厚物科技《什么是PXI》

一、PXI的定义

PXI （PCI eXtensions for Instrumentation，面向仪器系统的PCI扩展)）是一种由NI公司发布的坚固的基于PC的测量和自动化平台。PXI结合了PCI（Peripheral Component Interconnection-外围组件互连）的电气总线特性与CompactPCI（紧凑PCI）的坚固性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。

简单来说，PXI是以PCI及CompactPCI为基础再加上一些PXI特有的信号组合而成的一个架构。PXI继承了PCI的电气信号，使得PXI拥有如PCI bus的极高传输数据的能力，因此能够有高达132MB/s到528MB/s的传输性能，在软件上是完全兼容的。另一方面，PXI采用和CompactPCI一样的机械外型结构，因此也能同样享有高密度、坚固外壳及高性能连接器的特性。

NI发布业界首款18槽高速PXIe台式机箱PXIe-1085

 厚物科技发布业界首款3U 6槽PXIe笔记本HW-1363

二、PXI系统的组成

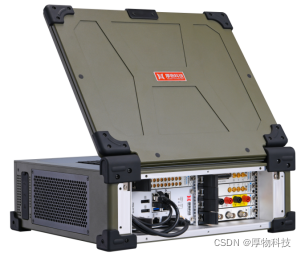

一个PXI系统由几项组件所组成，包含了1个机箱、1个PXI背板（Backplane）、1个系统控制器（System Controller Module）以及数个外设模块（Peripheral Modules）。在此，以厚物科技HW-2373这款3U 7槽PXI笔记本为例，如下图所示。系统控制器，也就是CPU模块，位于机箱的左边底部第1槽，其上方预留了空间给系统控制器使用，以便插入因功能复杂而体积较大的系统控制器。由第2槽开始至第7槽称为外设槽，可以让用户根据项目需求而插上不同的PXI仪器模块。如果需要了解PXIe笔记本，可以访问厚物科技官网HW-1363或HW-1663产品方案。

 三、PXI的信号

10MHz参考时钟（10MHz reference clock）

PXI规格定义了一个低歪斜（Low Skew）的10MHz参考时钟。此参考时钟位于背板上，并且分布至每一个外设槽（Peripheral Slot），其特色是由时钟源（Clock Source）开始至每一槽的布线长度都是等长的，因此每一个外设槽所接受的Clock都是同一相位的，这对多个仪器模块的同步来说是一个很方便的时钟来源。

局部总线（Local Bus）

在每一个外设槽上，PXI定义了局部总线以及连接其相邻的左方及右方外设槽，左方或右方局部总线各有13条，这个总线除了可以传送数字信号外，也允许传送模拟信号。

星形触发（Star Trigger）

一般来说，到外设槽2号的左方局部总线在PXI的定义下，视被作为另一种特殊的信号，叫做星形触发。这13条星形触发线被依序分别连接到另外的13个外设槽（如果背板支持到另外13个外设槽的话），且彼此的走线长度都是等长的。也就是说，若在2号外设槽上同一时间在这13条星形触发在线送出触发信号，那么其它仪器模块都会在同一时间收到触发信号（因为每一条触发信号的延迟时间都相同）。也因为这一项特殊的触发功能只有在外设槽2号上才有，因此定义了外设槽2号叫做星形触发控制器槽（Star Trigger Controller Slot）。

四、PXI的应用

PXI作为标准的模块化仪器平台，已经在半导体测试、军用电子测试、消费电子产品测试、硬件在环测试、射频和通信测试、音频和视频测试得到了越来越广泛的应用。为了解决特种行业中PXI测控系统外场应用的难题，比如加固、便携、抗震动、抗冲击等各种特殊要求，厚物科技研发团队开发了一系列PXI便携式测控平台，用丰富的测试测控及定制化经验为PXI测控系统外场应用保驾护航。

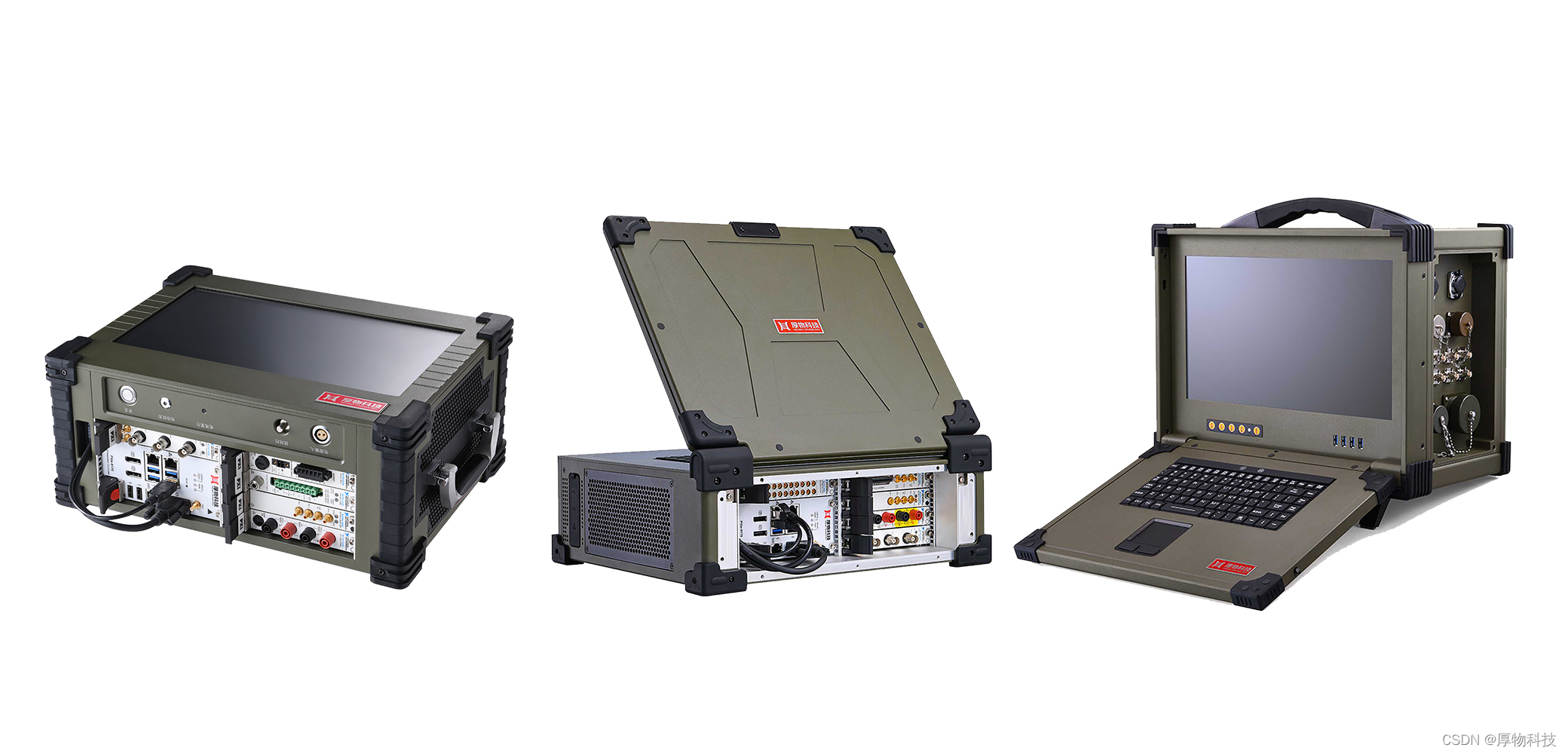

    厚物科技持续研发推出的这一系列PXIe/PXI便携式测控平台，外形设计美观，结构设计独特，品质严格保证，专业性强，产品特点如下：

• 内置PXIe/PXI控制器
• 超强续航能力的锂智能电池
• 兼容数采、模块化仪器、航空总线、FPGA等PXIe/PXI模块
• 可选10到18.5寸工业显示屏
• 可选2到18槽PXIe/PXI背板
• 可选一体机、笔记本和便携机等形态
• 全铝镁合金紧凑型一体化设计
• 适用于外场测试
• 提供外形、结构、颜色、丝印等ODM定制服务
