操作系统-番外-老牌Linux文件系统ext

引言

和标题一样，ext文件系统是一个老牌的Linux的文件系统，是Linux的第一个文件系统。虽然业界将Ext文件系统看成是一个过度用的文件系统，但是现在的Ext4依然有很强的生命力。从ext2-ext3-ext4，文件系统的磁盘布局没有发生太大的变化，从ext2到ext3，主要是增强了可用性、数据完整性、速度、易于迁移等功能；ext3到ext4就不仅仅是功能增强，它修改了某一些重要的数据结构，并且在对大文件的支持上做了更多的优化改进

Ext文件系统磁盘布局

Ext2文件系统磁盘布局

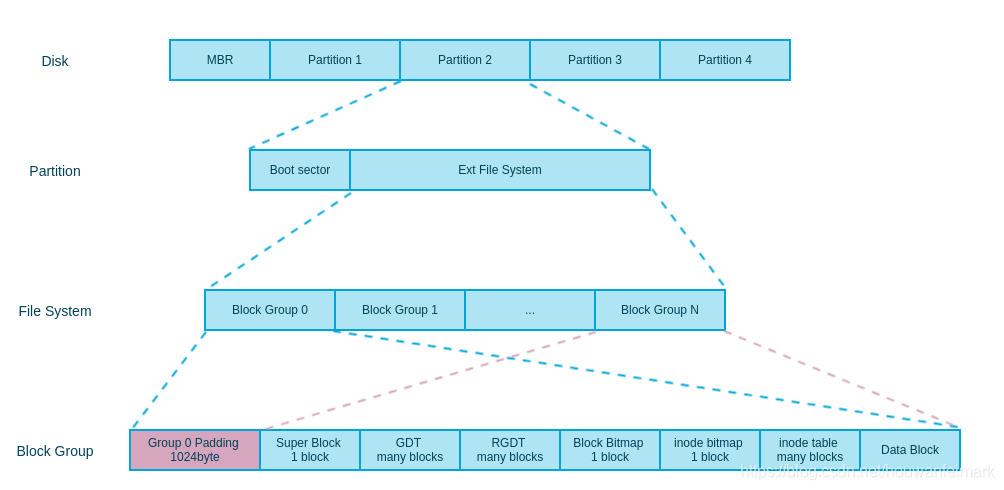

ext文件系统从ext2-ext4磁盘布局并没有太大的改动，如下图

Block Group

ext文件系统将文件系统分块组管理，在写文件时，尽可能保证文件集中在块组内，减少读取时磁盘旋转的开销。块组的结构如上图，这里要注意，块组0的结构和其他组有点区别，块组0开始位置多了一个固定1024byte用于安装x86引导扇区以及其他信息。

• super block

  • 定义：块组0的super block是从1024byte偏移量开始的，如果每个group都备份super block，可能造成一些空间浪费，因此提供了sparse_super的设置，如果设置了该sparse_super，那么只有group 0，3、5、7的幂组才会备份super block

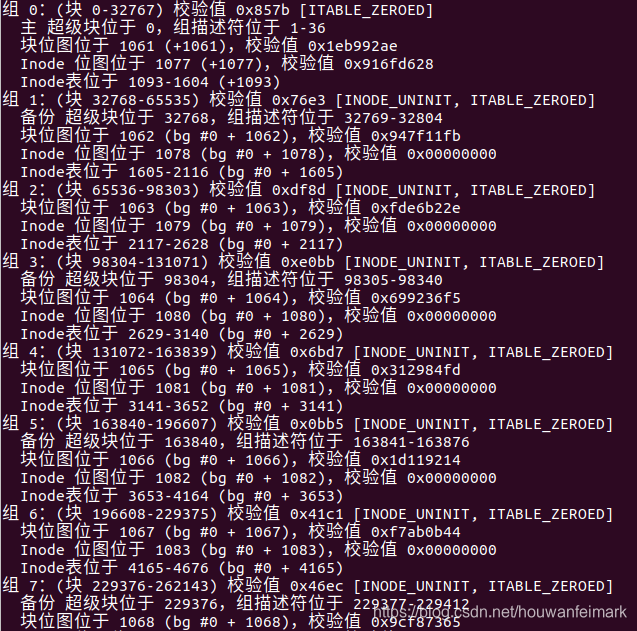

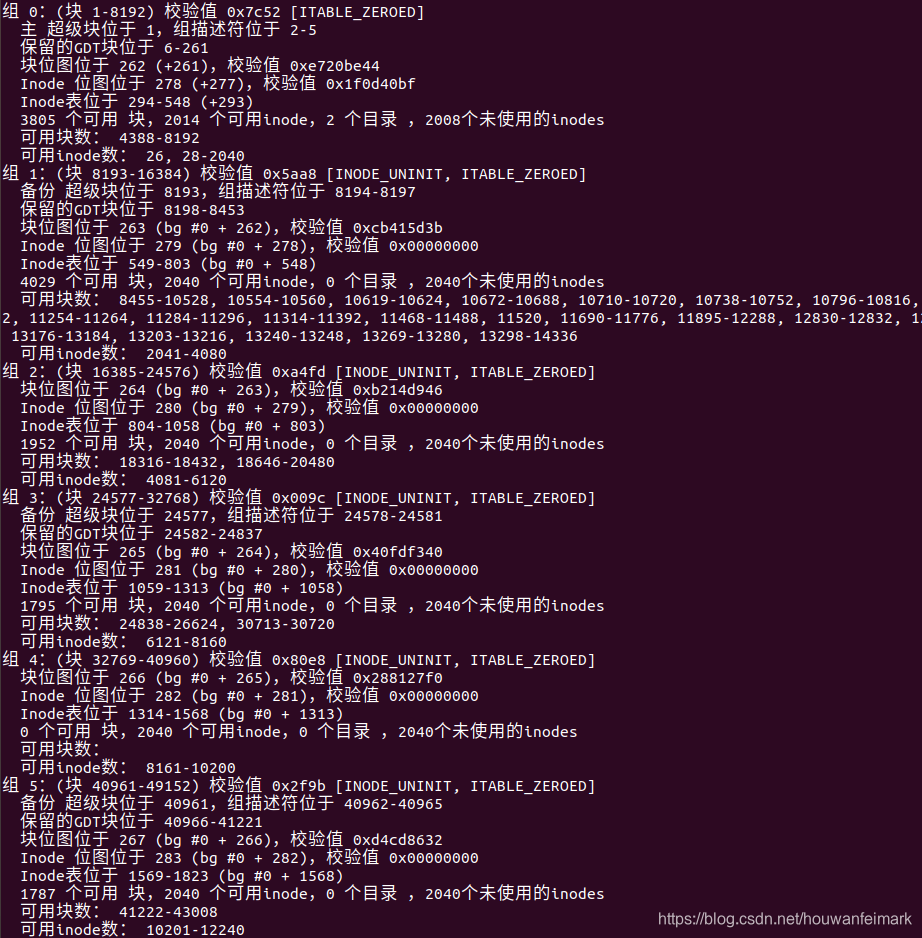

  • 可能理论优点抽象，一个简单ext4的例子，是我Linux系统引导分区的例子，首先我们看到并不是所有的组上都有super block的备份，并且备份分别在 0,1,3,5,7,9,25,49，正如上边描述的，开启了sparse_super后，只有0号和3,5,7的幂的组才会备份

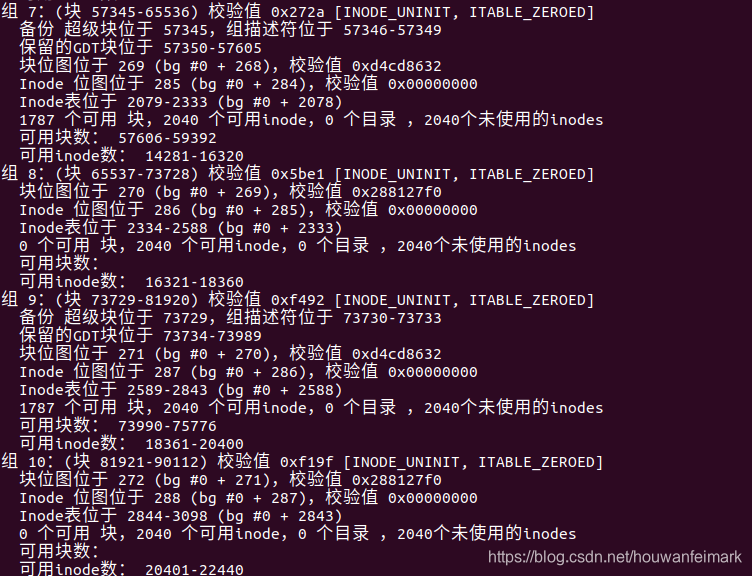

    下边是7和9组，其他的不列举，如果有兴趣可以用dumpe2fs工具看一下自己的电脑，尽量挑小的分区看，分区太大，数据太多


• GDT（块组描述符表）

  • 定义：记录块组的信息，super block和GDT从组1-组n都是组0的备份，因为super block和GDT是非常重要的信息，为了安全，需要备份

  • GDT的局限，假设一个组描述符占用64byte，块大小为4KB，那么一个组全部存放GDT能存放

    $$C_{GDT}=2^{27}÷2^6=2^{21}$$

    因此如果块为4KB，那么一个组最多存放GDT为2^{21}个，那么可以表示的最大文件系统大小为组容量乘组数

    $$C_{Disk}=2^{27}\times 2^{21}=2^{48}=256PB$$

    通过上面的简单计算，即使第一个组全部用于存放GDT，文件系统大小无法突破256PB的极限。并且，文件系统为了安全，所有组的GDT会随着super block备份，也会消耗很大的文件系统空间，即使设置了sparse_super设置也会

• block bitmap：记录块组内块的使用情况，同时也限制了块组的块数量，所以块组的最大大小为

  $$BG\_B\_SIZE=B\_SIZE\ast 8$$

  所以一个4KB块的文件系统，一个组最多可以包含$2^{12}\ast 2^3=2^{15}=32768$个块，因此块的大小

  $$BG\_SIZE=B\_SIZE\ast BG\_B\_SIZE$$

  依然假设文件系统为4KB的块，那么一个块组的大小为$2^{15}\ast 2^{12}=2^{27}$byte，为128MB

• inode bitmap：记录哪些项在inode table中使用

• 特殊inode

  inode	用途
  0	不存在0号inode
  1	损坏数据块链表
  2	根目录
  3	ACL索引
  4	ACL数据
  5	引导装载程序
  6	未删除的目录
  7	预留的块组描述符inode
  8	日志inode
  9	排除在外的inode，用于快照
  10	备份inode，用于一些非上游特性
  11	第一个非预留的inode，通常是lost + found目录

改进

Meta Block Group(元块组)

• 定义：改进GDT，上边描述了ext2中GDT的局限，在ext3中引入了Meta Block Group，其固定用一个块来存放GDT，用于记录连续的组组成的一个元块组，GDT不在跟随super block一起备份，而是在自己元块组内备份，分别存放在元块组的1,2号组和最后一个组上。元块组的大小为一个块能存放的组描述数数目

  $$C_{MBG}=B\_SIZE÷GDT\_SIZE$$

  假设块组为4KB，组描述符为64byte，那么元块组的大小为$2^{12}÷2^6=2^6$，为64个

• 画了一个简单的示意图，凑合着看

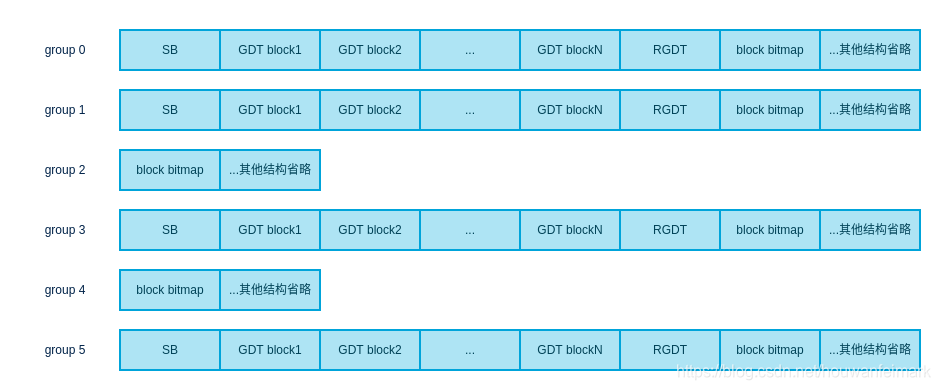

  没有使用meta block group的文件系统组分布示意图

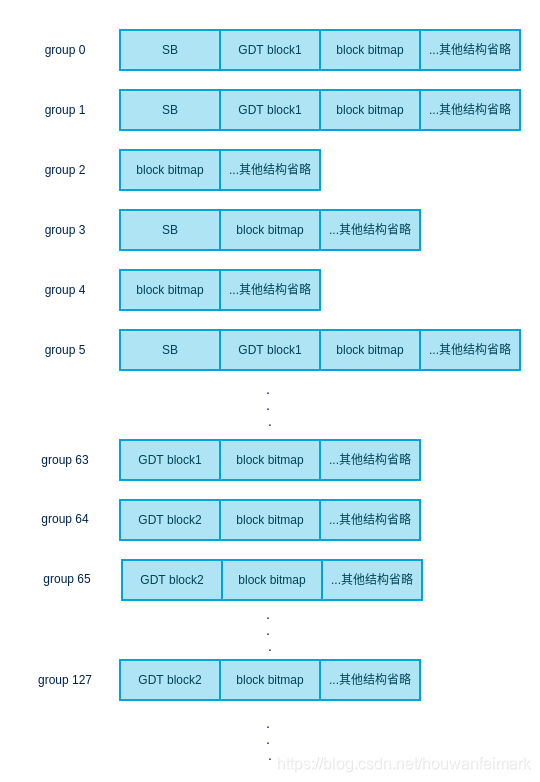

  使用meta block group的文件系统组分布示意图，


Flexible Block Groups

• 定义：我们知道，机械硬盘每次读取块前要先寻道，相对读取数据，寻道开销是非常高的，而block bitmap、i-node table、i-node table这些数据需要频繁加载，它们分散在各个组上存放就会导致频繁的寻道。为了减少加载block bitmap、i-node table、i-node table时的寻道开销和大文件的连续块分配，ext4引入了Flexible Block Groups，它将一定数量的物理块组连起来组成一个逻辑块组，block bitmap、i-node table、i-node table按顺序存储在逻辑块组的第一个块组上

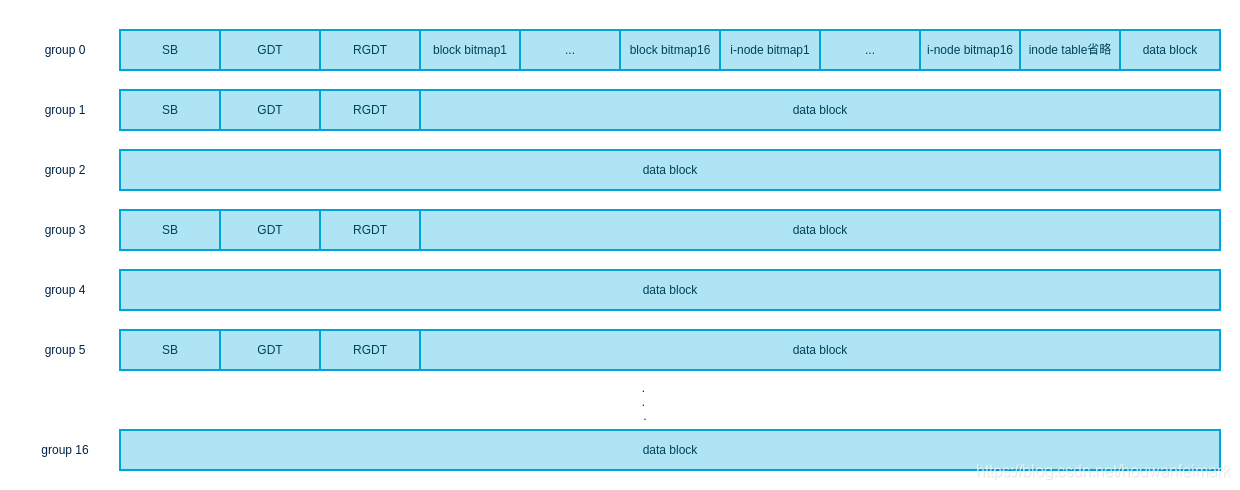

• 简单的示意图，注意该图只是一个简单示意图，一个方块并不代表一个块，block bitmip、i-node bitmap依然是一个组一个块，i-node table依顺序占用多个块


• 一个简单的例子，还是以我操作系统为例，先看一下，flexible block group size

  sudo dumpe2fs /dev/sda10 |grep 'Flex'


  看到组大小16


  然后来看一下组的block bitmap 、i-node bitmap、i-node table分布，可以看到从0-7block bitmap 、i-node bitmap、i-node table都是依次连续的，当然一直到15都是连续的，从第16组开始会变化

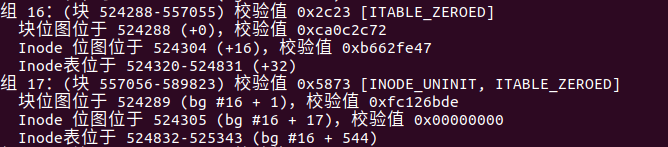

  再来看一下第16组，是从524288块开始的，它们属于另一个Flexible Block Groups，和上图中flex block group size大小吻合


Extent 树

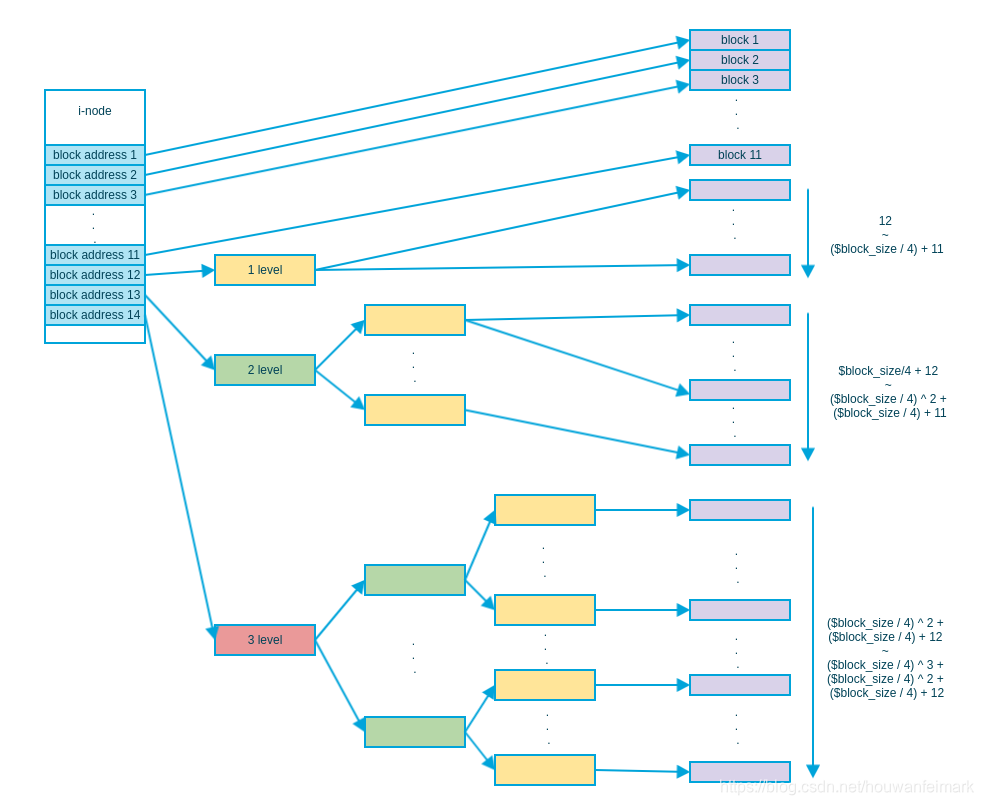

• 定义：ext2/3时，i-node中指向文件数据块采用直接/间接块地址，如下图，0-11是直接地址，之后的块分为3种，第一种是一级间接地址，第二种是二级，第三种三级，随着间接级数变大，指向的数据块越多，但是这种表示方法有一个缺点，那就是如果数据块连续，依然会每个数据块都存储一个地址，很浪费空间

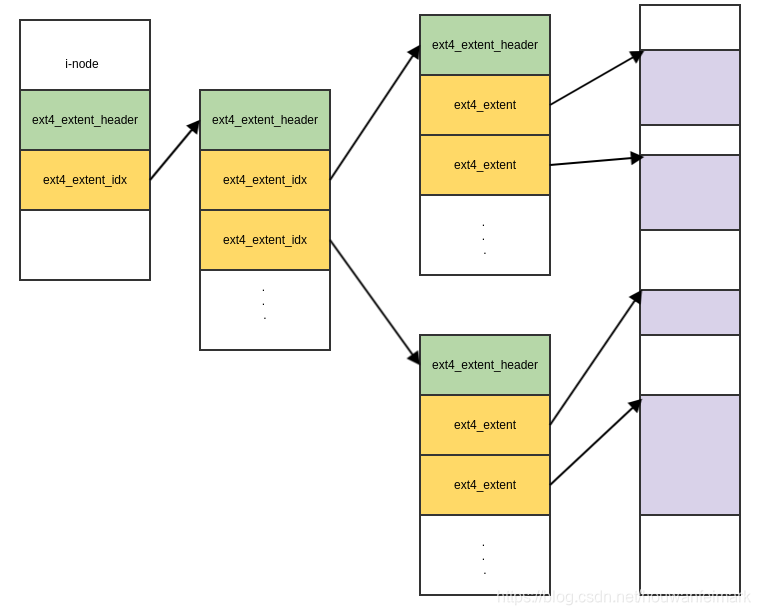

  ext4采用Extent树优化了这种情况，它的核心原理是连续块只存储起始块和连续的块数，每个节点都是以ext4_extent_header(12byte)结构开始，然后如果是内节点，则后边是ext4_extent_idx的项其大小为12byte；如果是叶子节点，则后边是ext4_extent，其大小也是12byte。

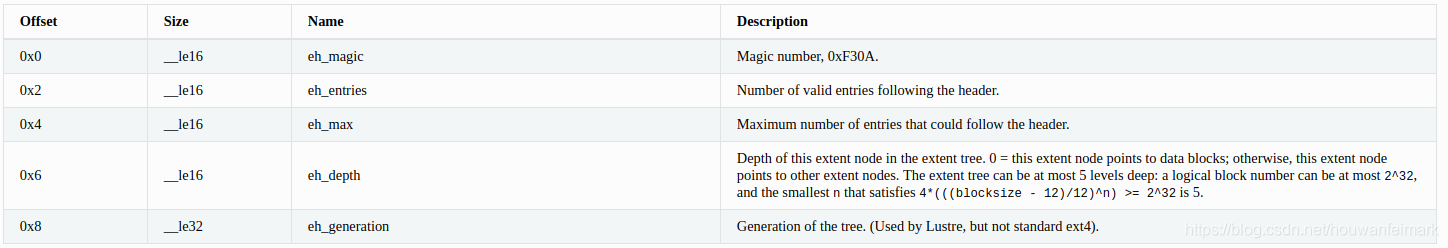

  • ext4_extent_header结构

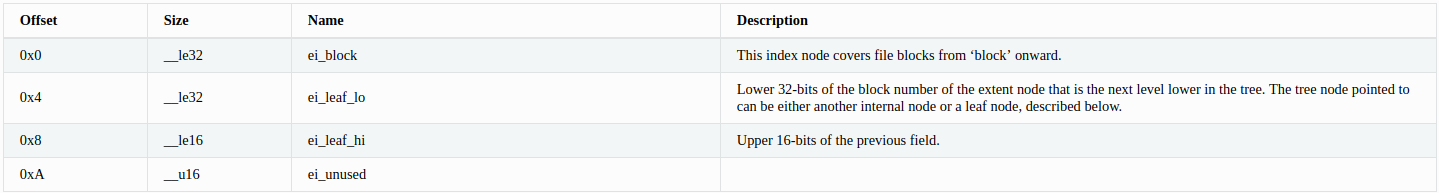

  • ext4_extent_idx结构

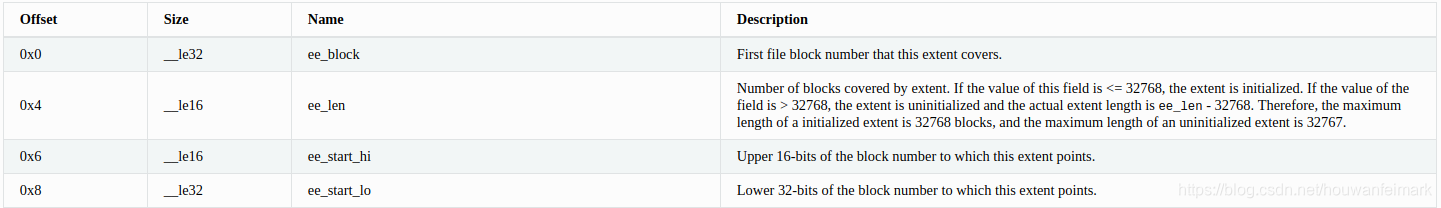

  • ext4_extent结构，ee_block该连续块段的第一个块号，ee_len连续块数量，ee_start_hi是该范围段起始指针的高16位，ee_start_lo是该范围段的起始指针低32位


目录项

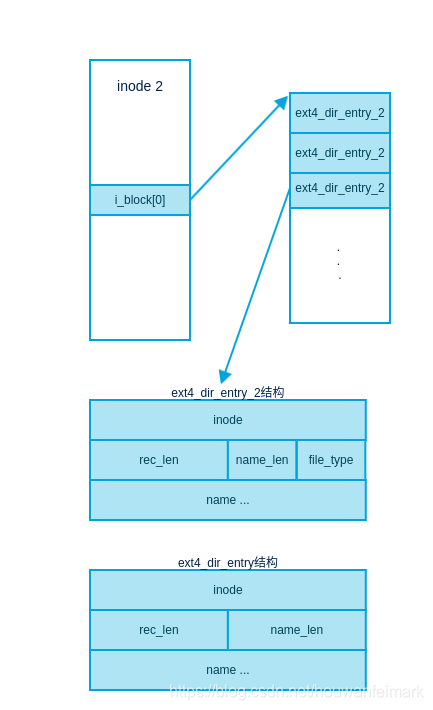

• 线性(传统)目录，示意图如下，ext4默认是ext4_dir_entry_2，ext4_dir_entry_2和ext4_dir_entry的区别主要是因为文件名不超过255，所以不需要16位存储文件名，因此抽出8位用来存储文件类型，inode 2是系统保留的inode号代表根目录，该图是简单的根目录下的文件目录项示意图，可以看到在块内查找一个文件几乎要遍历目录项数组对比文件名

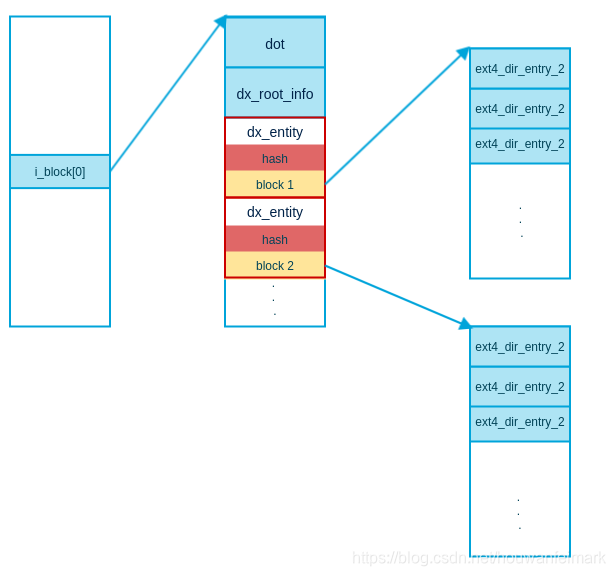

• Hash树目录，由于传统目录查找文件几乎是遍历查找，出于性能的考虑，ext3引入了文件名hash值的B树来提升查找文件的速度。其结构如下图，树的root通常保存在文件的第一个数据块中，这里有一个地方要注意dx_entry结构中的block号是文件内部的块号，代表是文件的第几个数据块，并非文件系统的块号。

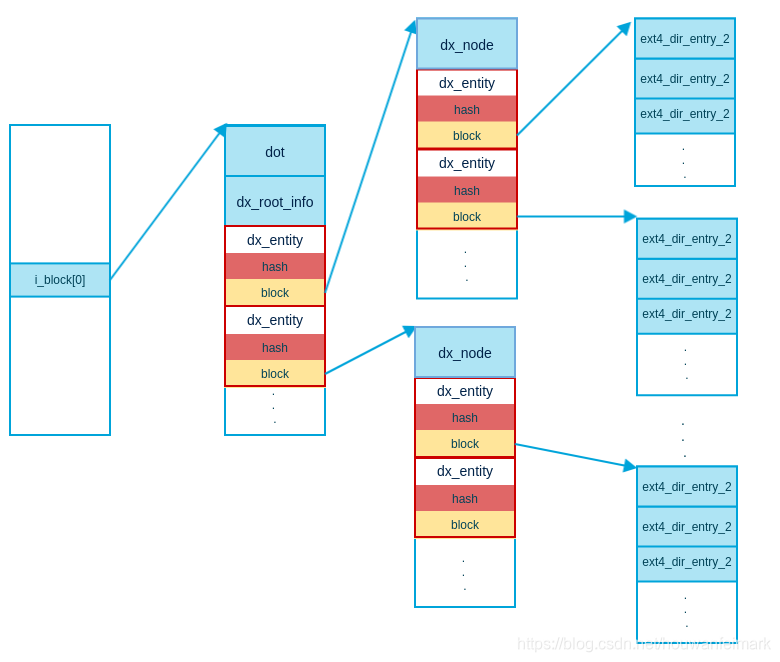

  如果dx_root.info.indirect_levels为非零，则htree有两层，根节点并非指向存放ext4_dir_entry_2的叶子节点，而是指向内部节点，其示意图如下，此时根节点中的hash值为其指向内部节点中hash值的最小值


jbd2日志

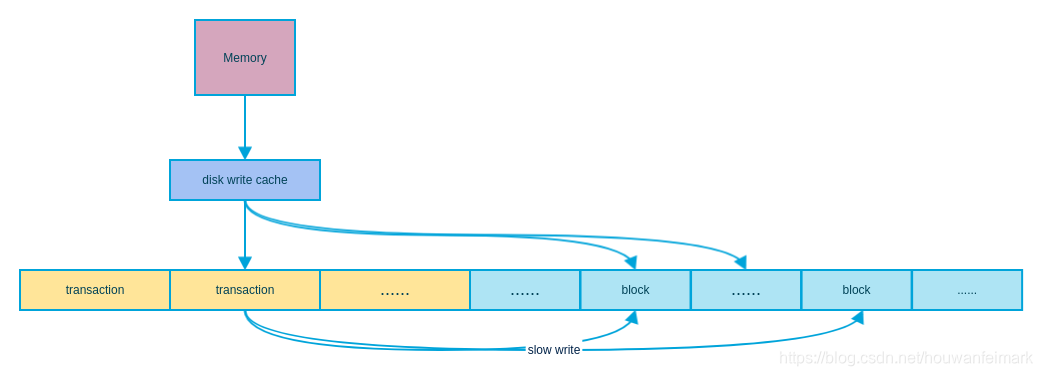

• jdb2流程简单示意图，写文件时，先写到磁盘缓冲区，然后写到journal（是一个文件系统保留区域，inode为8，大小默认128MB），因为是顺序写，速度很快。当写入完成时，写入一个提交记录，然后刷新磁盘缓冲区。之后文件系统会将journal的提交记录在擦除前写入最终的位置，这里的写就可能会比较慢，因为数据可能需要写到不同块，需要多个寻道开销


• jdb2日志模式

  1. ordered(默认级别)：只将文件系统元数据写入journal，当系统崩溃时，不能保证任何一致性状态
  2. journal：所有数据和元数据都会写入到journal，该模式比较慢，但是很安全
  3. writeback：在元数据通过journal写入到磁盘最终位置前，脏数据不能刷新到磁盘

• 崩溃恢复：当系统崩溃重启时，文件系统利用journal的最近的提交记录重放写过程来恢复数据，journal详细的数据结构参考jdb2

参考

• Linux ext4 官方文档
