【无标题】7.20 ospf笔记

一.OSPF LSA类型

OSPF由于有着多种区域类型，多种网络类型，多种链路类型，多种路由器身份，所以LSA（Link-State Advertisements）也是多样的。 在详细讲解LSA之前，需要重点说明，只有同一个区域内的LSA，才是精确的，区域外的LSA，并不一定包含所有必备的信息，因此，所有LSA知识信息，并不一定可以套用到每一类LSA。

OSPF中共有11类LSA，而现阶段只需要理解1、2、3、4、5、7共6类即可，这些LSA会因为区域类型，网络类型，链路类型，路由器身份的不同而不同，以下是详细介绍：

类型 1 （Router Link）

类型1的LSA是任何一台OSPF路由器都会产生的，每一台OSPF路由器的每一个OSPF接口都会有自己的链路状态，但是每台OSPF路由器只能产生一条类型1的LSA，即使有多个OSPF接口，也只有一条类型1的LSA，因为所有OSPF接口的链路状态是被打包成一条类型1的LSA发送的。 一个区域正是由于LSA 1的存在，才有精确的路由表，一个区域如果只有LSA 1，同样可以正常通信。LSA 1 只能在单个区域内传递，ABR不能将LSA 1转到发另外一个区域，并且没有任何权利修改LSA 1。

类型 2 （Network Link）

类型2的LSA只有在需要选举DR/BDR的网络类型中才会产生，并且只是DR产生，BDR没有权利产生，LSA 2与LSA 1没有任何关联，没有任何依存关系，是相互独立的。

类型 3 （Summary Link）

类型3的LSA就是将一个区域的LSA发向另一个区域时的汇总和简化，ABR其实就是将LSA 1汇总和简化，变成LSA 3后再发到另一个区域的，如果是详细完整的LSA 1，是绝不允许的，LSA 3是LSA 1的缩略版。

类型 4 （ASBR Summary Link）
对于外部路由，执行重分布的路由器ASBR在LSA中写上自己的Router-ID，然后传递到多个OSPF区域，所以会被多个ABR转发，而ABR在转发外部路由的LSA时，是没有权限修改LSA的Router-ID，这样一来，外部路由的Router-ID在所有OSPF路由器上都不会改变，永远是ASBR的Router-ID，最终造成的结果是只有与ASBR同在一个区域的路由器才能到达外部路由，因为只有与ASBR同在一个区域的路由器才知道如何到达ASBR的Router-ID，而其它区域的路由器对此却无能为力；为了能够让OSPF所有区域都能与外部路由连通，在ABR将外部路由从ASBR所在的区域转发至其它区域时，需要发送单独的LSA来告知如何到达ASBR的Router-ID，因为ABR将外部路由的LSA告诉了其它区域，是有义务让它们与外部路由可达的，所以额外发送了单独的LSA来告知如何到达ASBR的Router-ID；这个单独的LSA就是类型4的LSA，LSA 4是包含的ASBR 的Router-ID，只要不是ASBR所在的区域，都需要ABR发送LSA 4来告知如何去往ASBR。

类型 5 （External Link）
类型5的LSA就是外部路由重分布进OSPF时产生的，并且是由ASBR产生的，LSA中包含ASBR的Router-ID，任何路由器都不允许更改该Router-ID，LSA 5中还包含Forward Address，对于LSA 5 的Metric值计算与选路规则也有所不同，详细信息请见OSPF外部路由部分。

类型 7 （NSSA Link）
因为NSSA区域可以将外部路由重分布进OSPF进程，而NSSA不是一般的常规区域，所以在NSSA将外部路由重分布进OSPF时，路由信息使用类型7来表示，LSA 7由NSSA区域的ASBR产生，LSA 7也只能在NSSA区域内传递，如果要传递到NSSA之外的其它区域，需要同时连接NSSA与其它区域的ABR将LSA 7 转变成LSA 5后再转发。

二.ospf的网络类型及特点

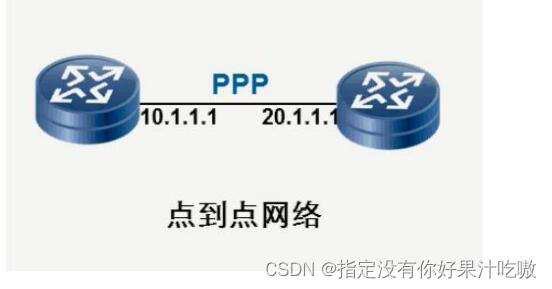

　　1、点到点网络

    即Point-to-point（P2P）型网络，是指该接口通过点到点的方式与一台路由器相连。此类型网络不需要进行OSPF的DR、BDR选举。

　　当链路层协议是PPP或HDLC时，OSPF缺省认为网络类型是P2P。在此类型的网络中，OSPF以组播方式（224.0.0.5）发送协议报文。

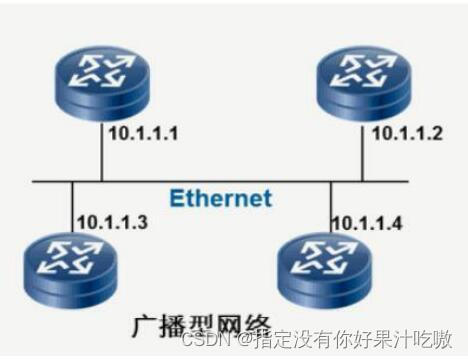

 2、广播型多路访问网络

    即Broadcast型网络，网络本身支持广播功能。当链路层协议是Ethernet、FDDI时，OSPF缺省认为网络类型是广播型。此类型网络需要进行OSPF的DR、BDR选举。在该类型的网络中，OSPF通常以组播方式（224.0.0.5和224.0.0.6）发送协议报文。

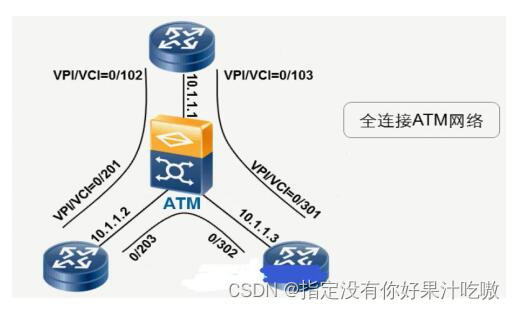

 3、非广播型多路访问网络

　　即NBMA（Non-BroadcastMultipleAccess）型网络，虽然从一个接口可以到达多个目的节点，但是网络本身不支持广播功能，当链路层协议是帧中继、ATM或X.25时，OSPF缺省认为网络类型是NBMA。此时OSPF的邻居需要管理员手工指定。在该类型的网络中，以单播方式发送协议报文。

 4、点到多点网络

　　即Point-to-multipoint（P2MP）型网络，是指该接口通过点到多点的网络与多台路由器相连。

　　P2MP型网络比较特殊，没有一种链路层协议会被缺省地认为是点到多点类型。点到多点必须是由其他网络类型强制更改而来。常用做法是将NBMA改为点到多点的网络。在该类型的网络中，缺省情况下以组播方式（224.0.0.5）发送协议报文，也可以根据用户需要，以单播形式发送协议报文。
