本文详细介绍了LVS-DR模式的数据包流向、ARP问题处理、集群部署配置，包括主备负载调度器设置、虚拟IP绑定、内核参数调整、负载均衡策略配置和NFS服务器挂载。此外，还讲解了通过Keepalived实现的双机热备，确保LVS高可用性，最后进行了配置验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

🐼

LVS-DR数据包流向
LVS-DR中的ARP问题
- 问题处理后的LVS-DR的数据流量分析
- DR模式的特点
LVS-DR负载均衡集群部署
Keepalived 双机热备
- LVS+keepalivd高可用集群

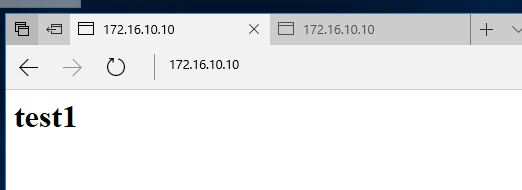

验证

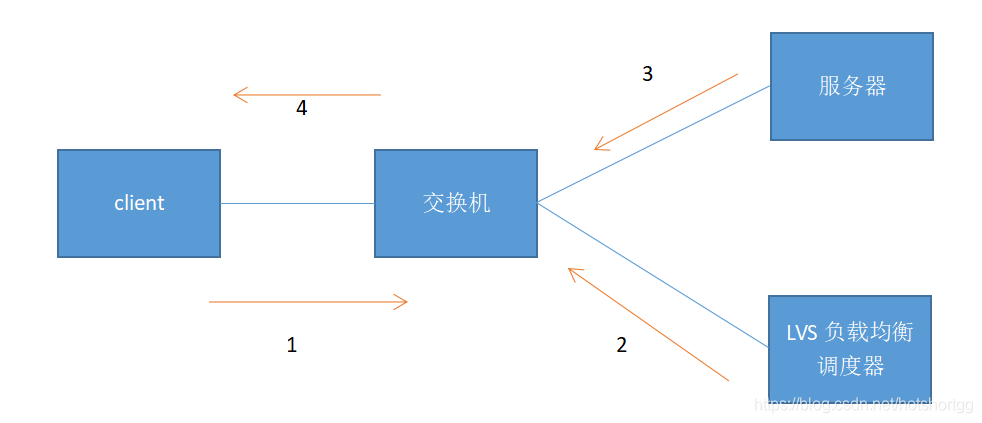

LVS-DR数据包流向

在这里插入图片描述

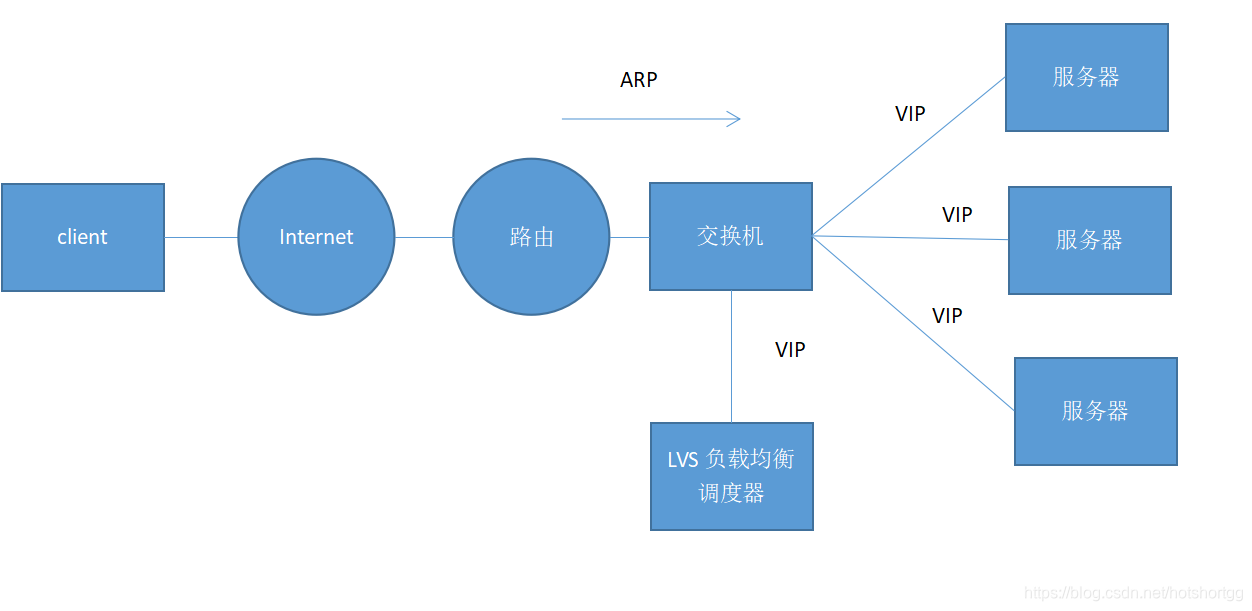

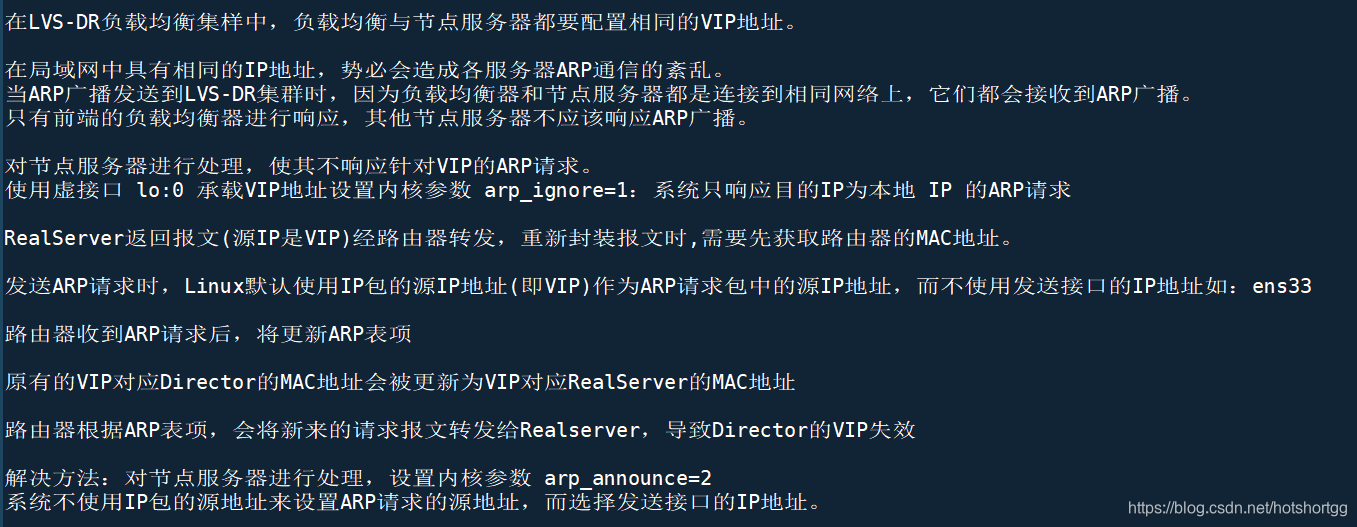

LVS-DR中的ARP问题

在这里插入图片描述

修改 /etc/sysctl.conf 文件

net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2

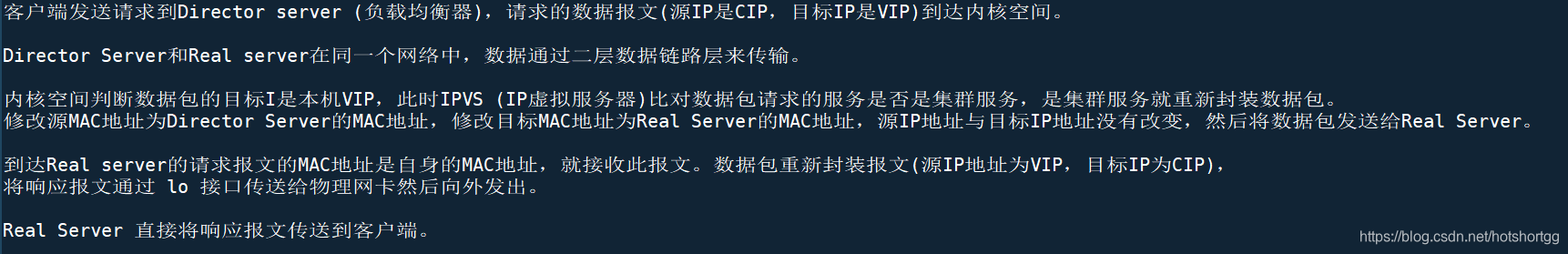

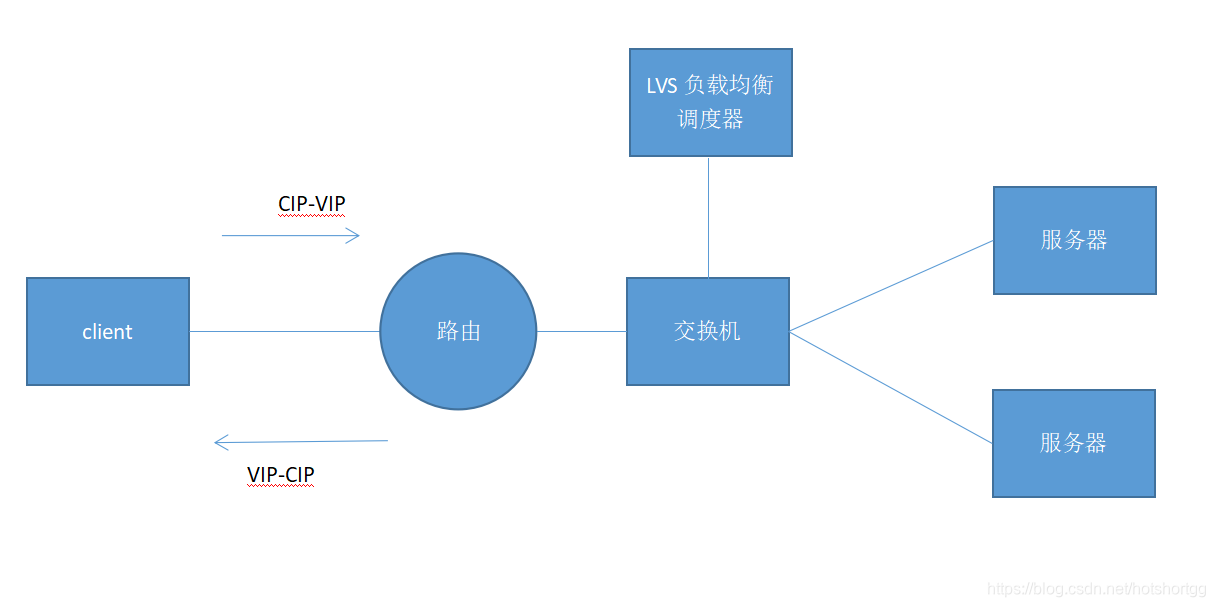

问题处理后的LVS-DR的数据流量分析

在这里插入图片描述

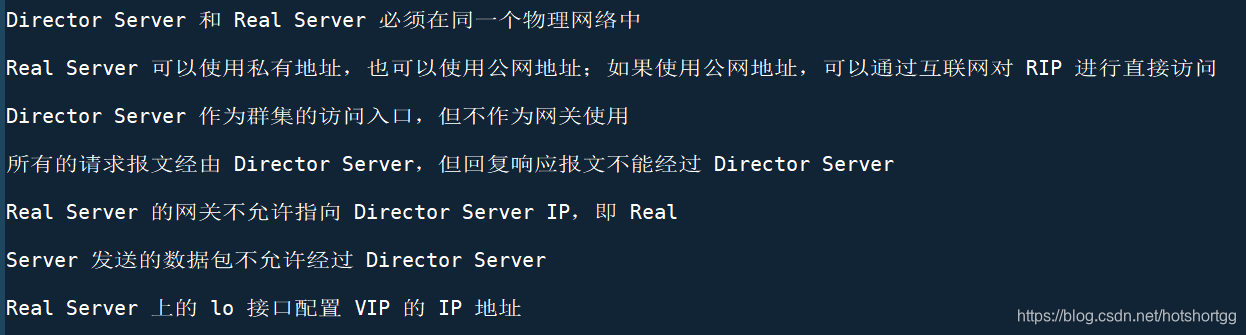

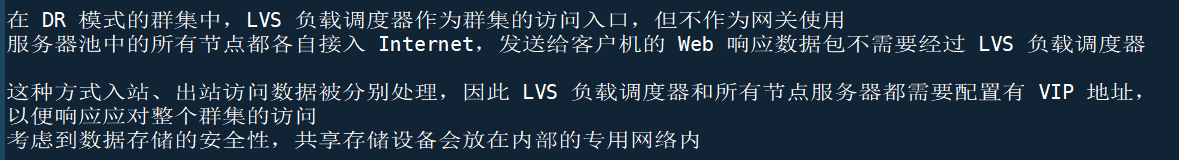

DR模式的特点

在这里插入图片描述

LVS-DR负载均衡集群部署

在这里插入图片描述

配置主备负载调度器

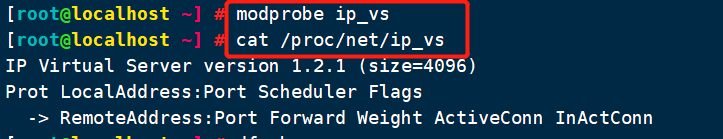

modprobe ip_vs
cat /proc/net/ip_vs

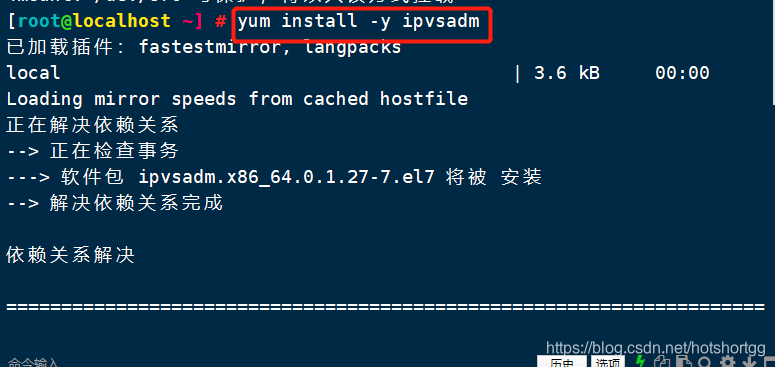

yum install -y ipvsadm

在这里插入图片描述

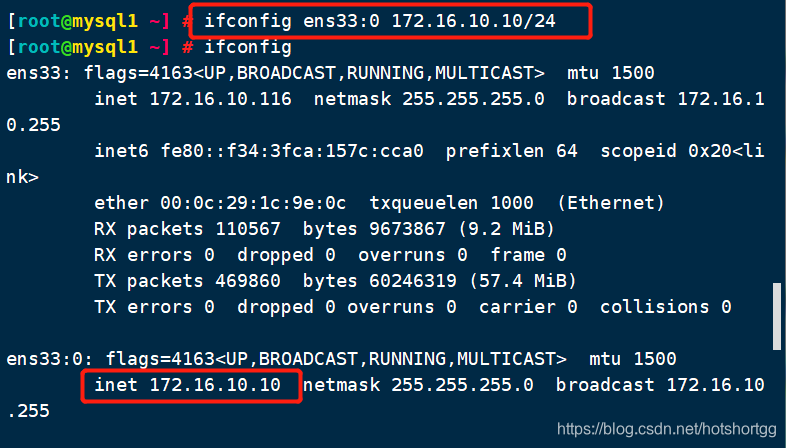

配置虚拟ip

采用虚接口的方式为网卡绑定 VIP 地址，以便响应群集访问

调整proc参数

对于 DR 集群来说，由于由于 LVS 负载调度器和各节点需要共用 VIP 地址，应该关闭 Linux 内核的重定向参数响应

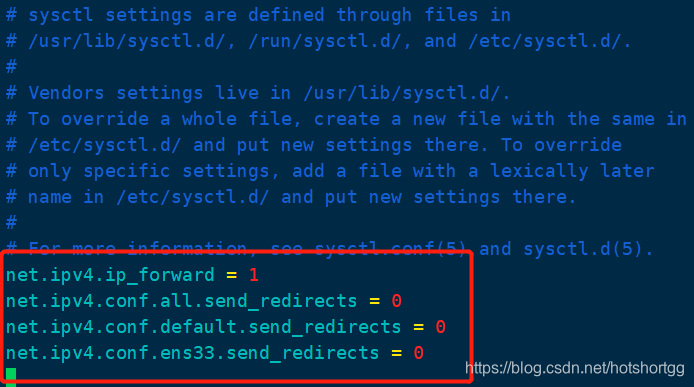

vim /etc/sysctl.conf

net.ipv4.ip_forward = 1
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p

在这里插入图片描述

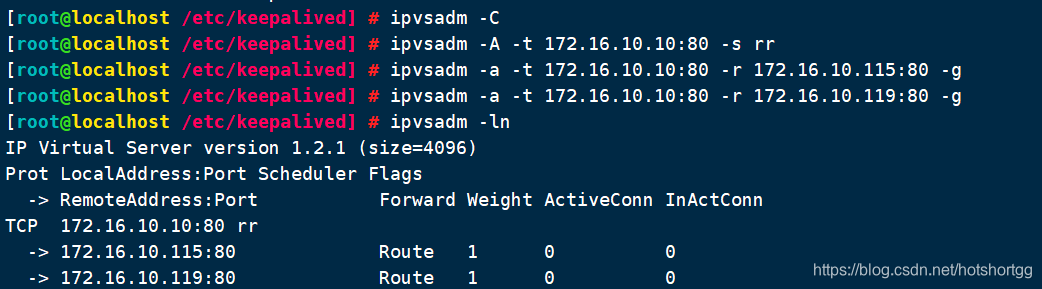

配置负载均衡策略

若使用隧道模式，结尾-g替换为-i

ipvsadm -C
ipvsadm -A -t 172.16.10.10:80 -s rr
ipvsadm -a -t 172.16.10.10:80 -r 172.16.10.115:80 -g
ipvsadm -a -t 172.16.10.10:80 -r 172.16.10.119:80 -g
ipvsadm -ln

在这里插入图片描述

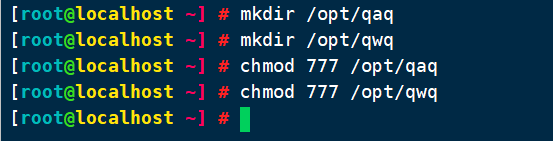

配置NFS

在这里插入图片描述

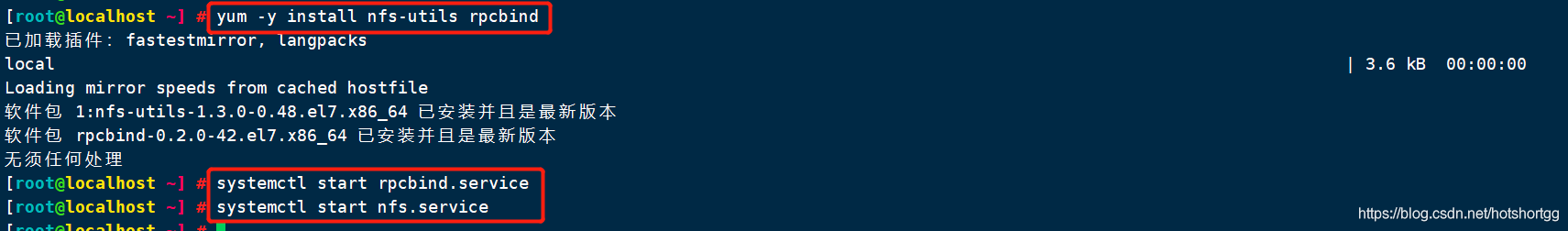

yum install -y nfs-utils rpcbind
systemctl start nfs rpcbind
systemctl enable nfs rpcbind
vim /etc/exports

在这里插入图片描述

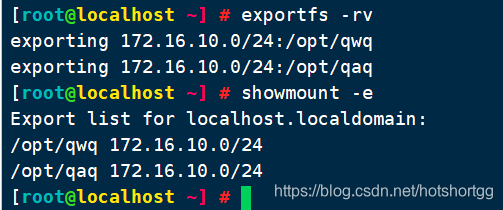

exportfs -rv
showmount -e

在这里插入图片描述

配置节点服务器

在这里插入图片描述

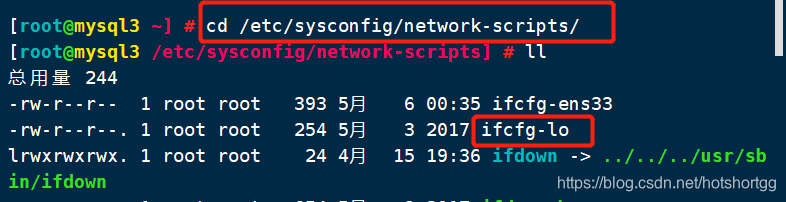

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0

在这里插入图片描述

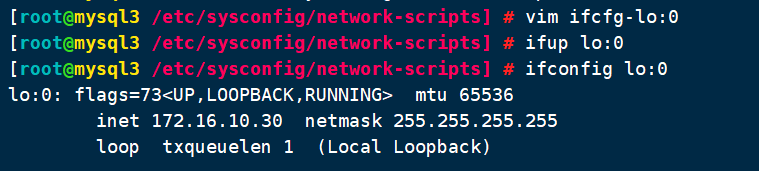

vim ifcfg-lo:0

DEVICE=lo:0
IPADDR=172.16.10.10
NETMASK=255.255.255.255
ONBOOT=yes

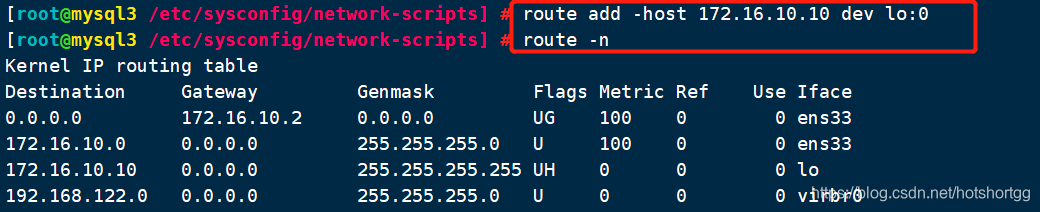

route add -host 172.16.10.30 dev lo:0
route -n

在这里插入图片描述

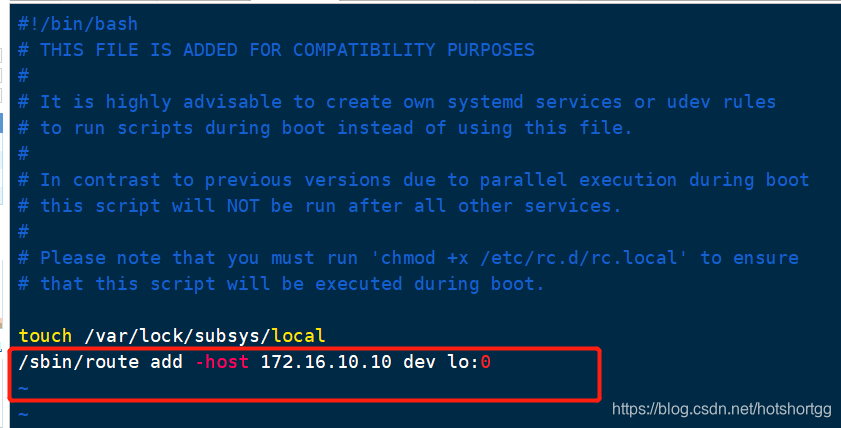

vim /etc/rc.local

/sbin/route add -host 172.16.10.10 dev lo:0 #添加VIP本地访问路由

chmod +x /etc/rc.d/rc.local

在这里插入图片描述

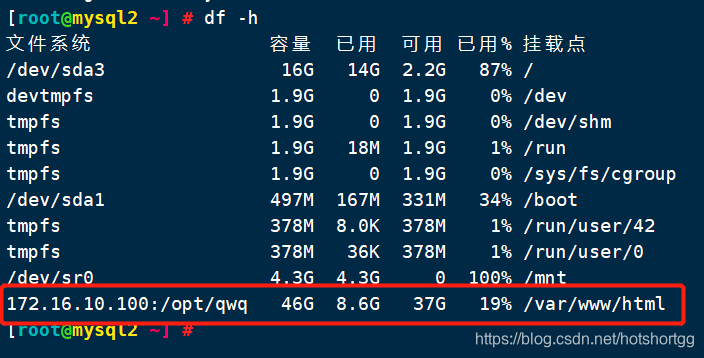

挂载NFS

yum -y install httpd
systemctl start httpd
systemctl enable httpd

mount.nfs 172.16.10.100:/opt/qaq /var/www/html
mount.nfs 172.16.10.100:/opt/qwq /var/www/html

在这里插入图片描述

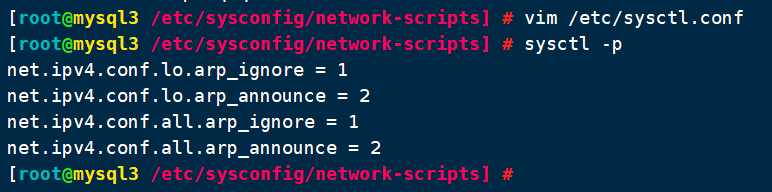

调整内核ARP响应参数

目的是阻止更新VIP的MAC地址，产生冲突

vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

sysctl -p

在这里插入图片描述

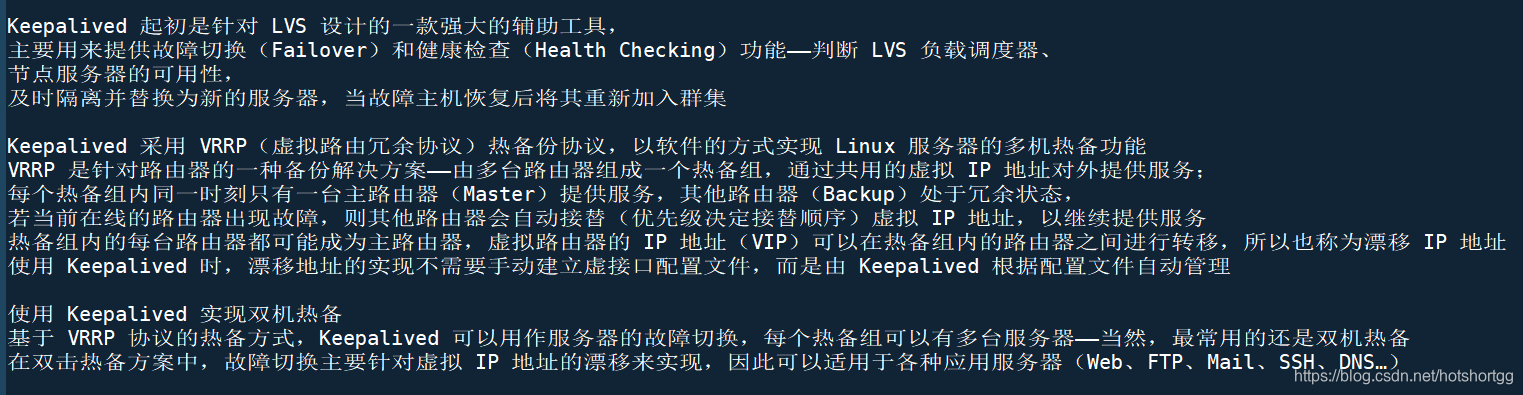

Keepalived 双机热备

在这里插入图片描述

LVS+keepalivd高可用集群

在这里插入图片描述
以上面的LVS-DR为基础，增加一台负载调度器，使用 keepalived 来实现主、从调度器的热备，从而兼有负载均衡、高可用性两种能力的 LVS 网站群集平台

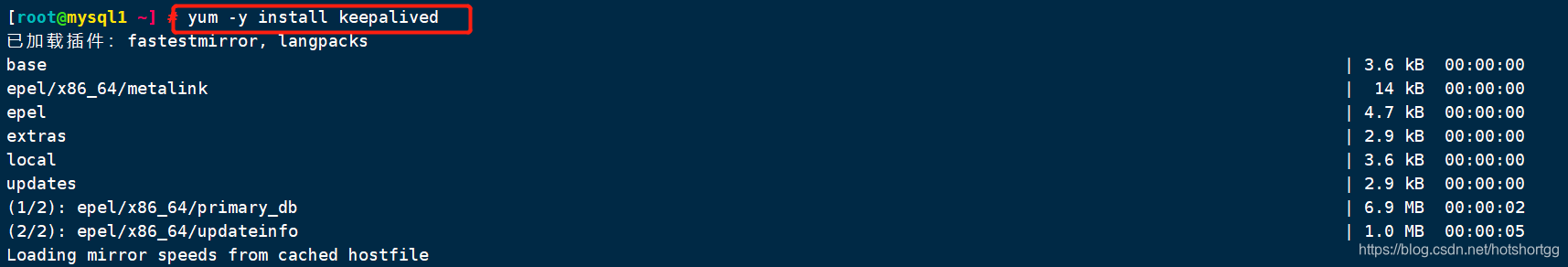

yum -y install keepalived #安装软件包

在这里插入图片描述

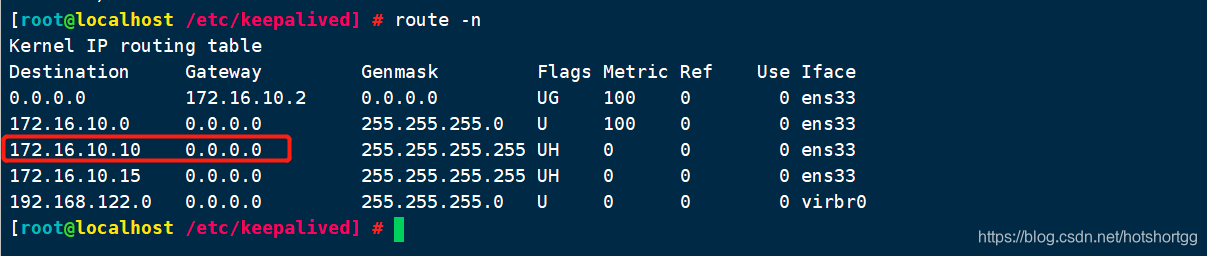

route add -host 172.16.10.10 dev ens33:0 #禁锢虚拟网卡

在这里插入图片描述

cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak #备份文件

vim keepalived.conf

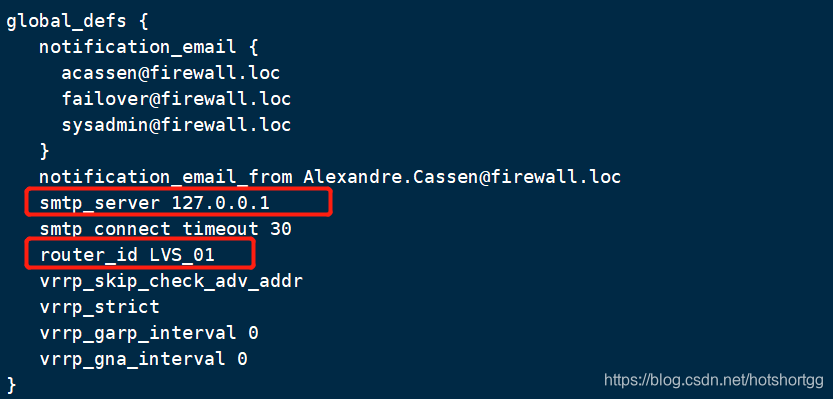

global_defs {						#定义全局参数
    #第10行，邮件服务指向本地
	smtp_server 127.0.0.1
    #第12行，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
	router_id LVS_01
}

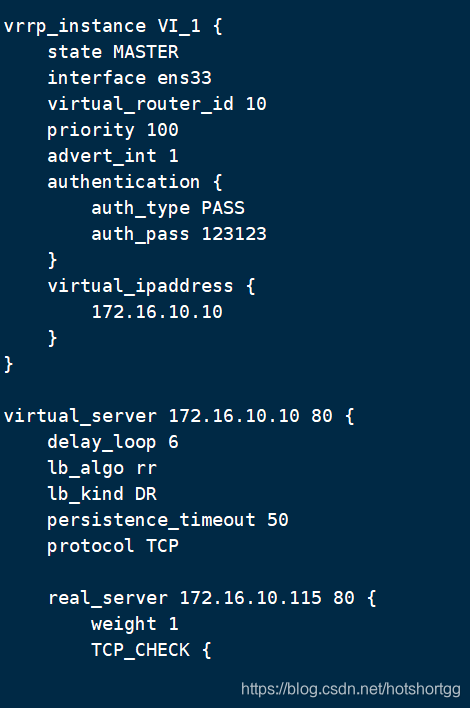

vrrp_instance VI_1 {				#定义VRRP热备实例参数
#20行，指定热备状态，主为MASTER，备为BACKUP
    state MASTER
    #21行，指定承载vip地址的物理接口
    interface ens33
    #第22行，指定虚拟路由器的ID号，每个热备组保持一致
    virtual_router_id 10
    #第23行，指定优先级，数值越大优先级越高，主为100，备为99
    priority 100
    advert_int 1					#通告间隔秒数(心跳频率)
    authentication {				#定义认证信息,每个热备组保持一致
		auth_type PASS				#认证类型
        第27行，指定验证密码，主备服务器保持一致
        auth_pass 123123
    }
    virtual_ipaddress {				#指定群集vip地址
        172.16.10.10
    }
}

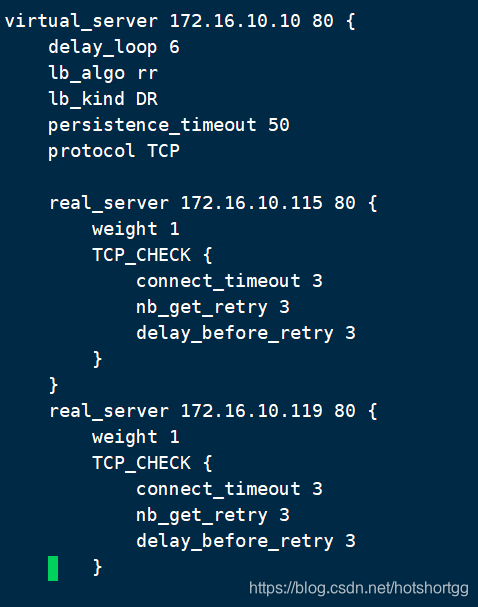

#第34行，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 172.16.10.115 80 {
    delay_loop 6					#健康检查的间隔时间(秒)
    lb_algo rr						#指定调度算法，轮询(rr)
    #第37行，指定群集工作模式，直接路由(DR)
    lb_kind DR
    persistence_timeout 50			#连接保持时间(秒)
    protocol TCP					#应用服务采用的是 TCP协议
    #第41行，指定第一个Web节点的地址、端口
    real_server 192.168.0.20 80 {
        weight 1					#节点的权重
        第43行，添加以下健康检查方式
        TCP_CHECK {
			connect_port 80			#添加检查的目标端口
			connect_timeout 3		#添加连接超时(秒)
			nb_get_retry 3			#添加重试次数
			delay_before_retry 3	#添加重试间隔
		}
	}
	#第二个服务器站点
	real_server 172.16.10.119 80 {
        weight 1
        TCP_CHECK {
			connect_port 80
			connect_timeout 3
			nb_get_retry 3
			delay_before_retry 3
		}
	}
}
