本文档详细解析了一个WSDL文件的结构，包括types、message、portType、binding和服务(service)等元素。同时，介绍了如何在MyEclipse中打开和查看WSDL文件，帮助理解Web服务接口定义。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

  <?xml version="1.0" encoding="UTF-8" ?>
 <!--
 Published by JAX-WS RI at http://jax-ws.dev.java.net. RI's version is JAX-WS RI 2.1.6 in JDK 6.
  -->
 <!--
 Generated by JAX-WS RI at http://jax-ws.dev.java.net. RI's version is JAX-WS RI 2.1.6 in JDK 6.
  -->
- <definitions xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns:tns="http://service.hongtaq.com/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns="http://schemas.xmlsoap.org/wsdl/" targetNamespace="http://service.hongtaq.com/" name="MyServiceImplService">
- <types>
types用来定义类型，可以打开schemaLocation="http://localhost:8888/ns?xsd=1" /来查看文档定义类型的详细信息


- <xsd:schema>
<!--xsd 是( XML Schemas Definition )- xml文档结构类型定义-->
XSL是指可扩展样式表语言
  <xsd:import namespace="http://service.hongtaq.com/" schemaLocation="http://localhost:8888/ns?xsd=1" />
  </xsd:schema>
  </types>
- <message name="del">
，！----message---->
  <part name="parameters" element="tns:del" />
h和另一个文档中的<xs:element name="del" type="tns:del" />相对应
  </message>
- <message name="delResponse">
  <part name="parameters" element="tns:delResponse" />
  </message>
- <message name="add">
  <part name="parameters" element="tns:add" />
  </message>
- <message name="addResponse">
  <part name="parameters" element="tns:addResponse" />
  </message>


上面一共有四个消息   del  。 delResponse  add ，addRespones。这四个消息。


- <portType name="IMyService">

<!------portType指定接口的名称，并且通过operation绑定相应的in和out消息，in表示参数，out表示返回值------->
- <operation name="del">

<!------operation指定接口中的哪些服务和方法的名称------->

<!-----input message="tns:del" />指定输入的消息------->
  <output message="tns:delResponse" />

<!-----<output message="tns:delResponse" />指定输出的消息------->


  </operation>
- <operation name="add">
  <input message="tns:add" />
  <output message="tns:addResponse" />
  </operation>
  </portType>

- <binding name="MyServiceImplPortBinding" type="tns:IMyService">

<!-----binding 指定消息传输所使用的格式------>

<soap:binding transport="http://schemas.xmlsoap.org/soap/http" style="document" />- <operation name="del"> <soap:operation soapAction="" />- <input> <soap:body use="literal" />

<!-----literal表示以xml的方式传递------->

</input>- <output> <soap:body use="literal" /> </output> </operation>- <operation name="add"> <soap:operation soapAction="" />- <input> <soap:body use="literal" /> </input>- <output> <soap:body use="literal" /> </output> </operation> </binding>- <service name="MyServiceImplService">

- <port name="MyServiceImplPort" binding="tns:MyServiceImplPortBinding"> <soap:address location="http://localhost:8888/ns" /> </port> </service> </definitions>这个是"http://localhost:8888/ns?xsd=1" 的详细页面schemaLocation="http://localhost:8888/ns?xsd=1" /> <?xml version="1.0" encoding="UTF-8" ?> - <xs:schema xmlns:tns="http://service.hongtaq.com/" xmlns:xs="http://www.w3.org/2001/XMLSchema" version="1.0" targetNamespace="http://service.hongtaq.com/"> <xs:element name="add" type="tns:add" />

和另一个文档中的<part name="parameters" element="tns:add" />相对应

<xs:element name="addResponse" type="tns:addResponse" /> <xs:element name="del" type="tns:del" /><xs:element name="delResponse" type="tns:delResponse" />- <xs:complexType name="add">- <xs:sequence> <xs:element name="arg0" type="xs:int" /> <xs:element name="arg1" type="xs:int" /> </xs:sequence> </xs:complexType>- <xs:complexType name="addResponse">- <xs:sequence> <xs:element name="return" type="xs:int" /> </xs:sequence> </xs:complexType>- <xs:complexType name="del">- <xs:sequence> <xs:element name="arg0" type="xs:int" /> <xs:element name="arg1" type="xs:int" /> </xs:sequence> </xs:complexType>- <xs:complexType name="delResponse">- <xs:sequence> <xs:element name="return" type="xs:int" /> </xs:sequence> </xs:complexType> </xs:schema>

< soapenv:Envelope xmlns:soapenv =" http://schemas.xmlsoap.org/soap/envelope/ " xmlns:q0 =" http://service.hongtaq.com/ " xmlns:xsd =" http://www.w3.org/2001/XMLSchema " xmlns:xsi =" http://www.w3.org/2001/XMLSchema-instance " >

- < soapenv:Body >

- < q0:add >

< arg0 > 111 </ arg0 >

< arg1 > 222 </ arg1 >

</ q0:add >

</ soapenv:Body >

</ soapenv:Envelope >




         -
         <
         S:Envelope
          xmlns:S
         ="
         http://schemas.xmlsoap.org/soap/envelope/
         "
         >




           -
           <
           S:Body
           >




             -
             <
             addResponse
              xmlns:ns2
             ="
             http://service.hongtaq.com/
             "
             >





               <
               return
               >
               333
               </
               return
               >




              </
              addResponse
              >





            </
            S:Body
            >





          </
          S:Envelope
          >

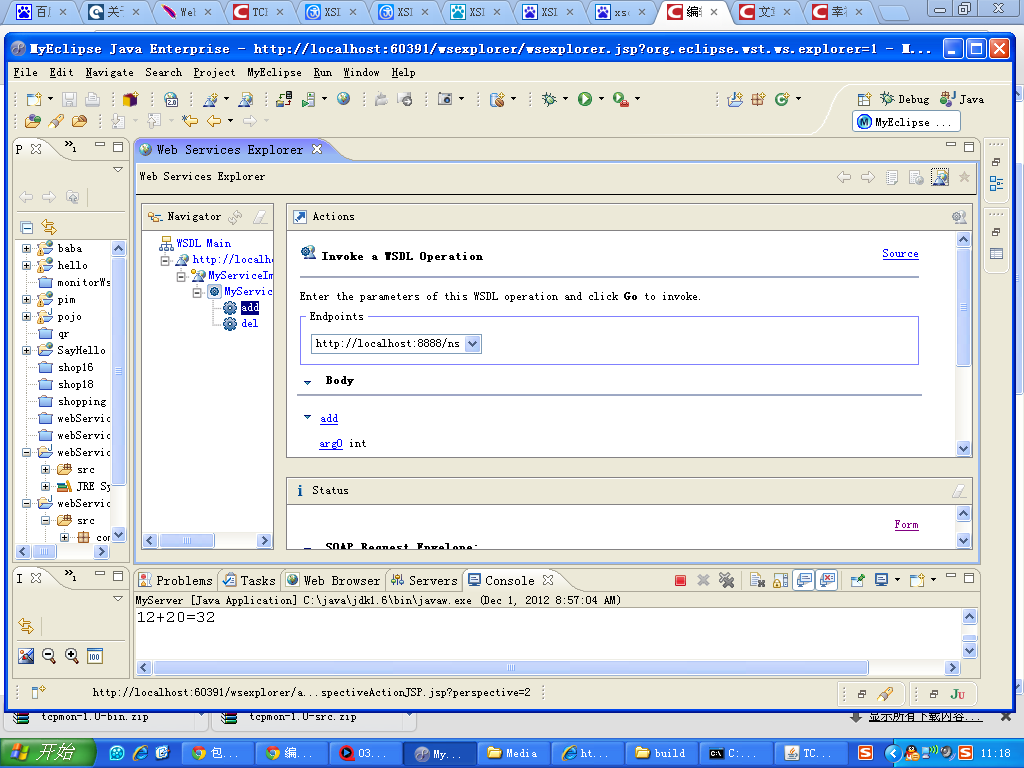

         下面的截图是如何使用myeclipse打开http://localhost:8888/ns?wsdl这种wsdl页面并使用

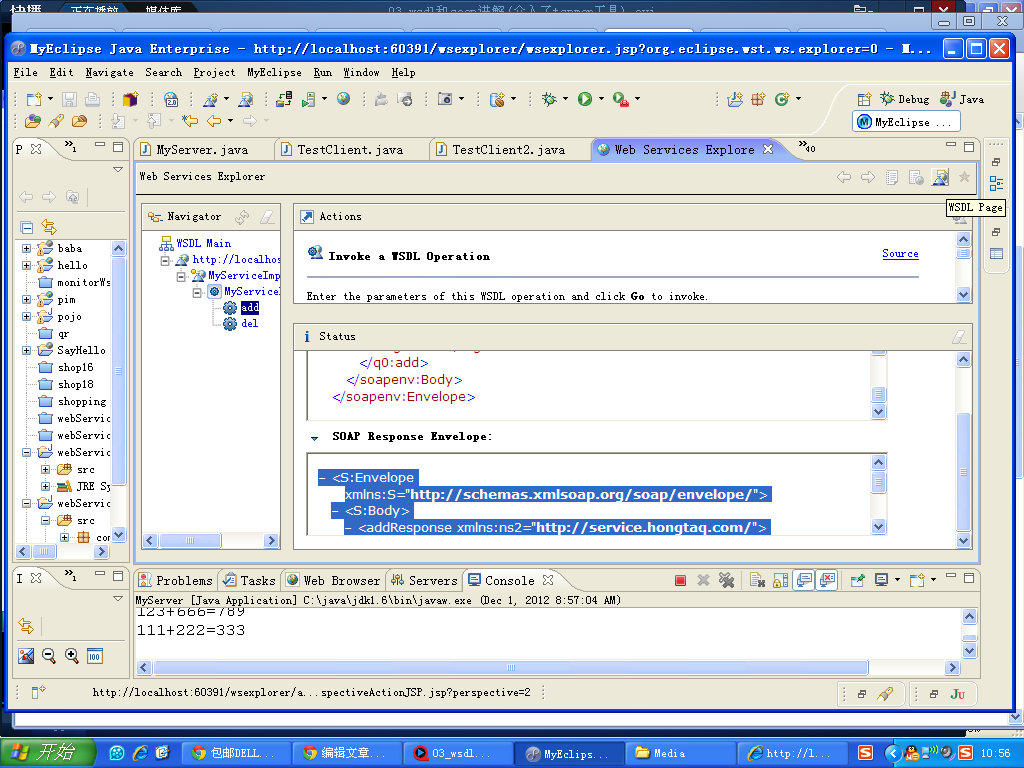

         点击wsdlpage后可以看到ＷＳＤＬｍａｉｎ这个页面。





         备注图片只能够自己查看
