UML构建元素之关系浅谈

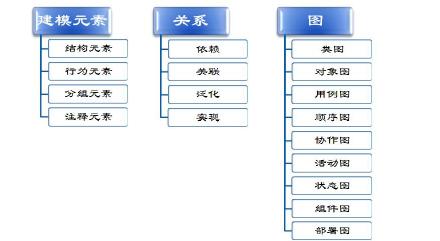

UML构建元素，如下图：

刚接触UML的人可能会有这样的错误认识，“UML就是图形”，其实不然。到底UML包括那些内容，我会在其他豆腐里进行阐述，还是要啰嗦一下子地。。。从上边那张图上也可以看到，UML除了图形，还有建模的元素和关系。这种对象与对象的关系在整个建模体系中还是非常重要的，现在，唐僧开始念经：

从关系的紧密程度上我们由疏至密的顺序依次为：依赖->关联->实现->泛化

一、依赖

一种使用关系，A概念的使用在某些情况下会用到B概念，此时称A依赖于B

程序体现：B作为A的某些方法的参数类型，或返回值类型

public class A {
       public void opB(B b){
           //B作为参数
       }
       public B opA(){
           //B作为返回值类型

return null;
}
}

UML图形表示：单线箭头的虚线

二、关联关系

拥有关系，方便于传递消息，也可以尽量避免使用继承。B作为A的一部分，属于A，此时称A关联了B。

程序体现：B作为A的数据成员

public class A {
        private B boy;

        public void opA(){
             String s = boy.toString();
        }
    }

public class B {
       public String toString(){
           return "boy";
       }
    }

UML图形表示：单箭头实线

箭头指向的为被关联一方

如果从导向性来看，现在是A知道B，而B并不知道A，所以为单向关联。就像恋爱中的单相思，喜欢他，不敢告诉他，这层关系只有相思之人才懂喽。如果有一天girl终于鼓起勇气向boy表白了，双方并且牵手了，那么这个时候就是双向关联了，即girl知道自己的BF是boy，而boy也知道自己的GF是girl。

程序体现：双方互为数据成员

public class A {
        private B boy;

        public void opA(){
             String s = boy.toString();
        }
    }

public class B {
      private A girl;

      public String toString(){
           return "boy";
      }
    }

UML图形表示：无箭头实线

现在再研究一下多重性，如果这个girl有多个男朋友呢？刚才的关系，只是一对一的。这下子变成了一个A对应了多个B，即一对多关系。为了能区分维护和管理好多个男朋友，girl是不是就应该建立一个男朋友档案呢？回答是肯定的，所以我们需要用一个集合来管理所有的boy。这种关系称之为聚合。

程序体现：A类型中存在B的集合

public class A {
        private ArrayList<B> boys;

        public void opA(){
            //TBD
        }
     }

public class B {
      private A girl;

      public String toString(){
           return "boy";
      }
    }

请注意，这里是双向的关联呦。

UML图形表示：空心菱形箭头，菱形所在方为单一方

这种关系有一个特点就是A和B的生命周期是不同的，即如果A的实例不存在了，那么所有被A关联的B的实例依然是可以独立存在的。想想看，就算有一天girl与世长辞了，boy们还是会活下去的吧？天涯何处无芳草不是？

但如果存在A实例消亡，而B实例也随之消亡的情况，我们就需要用到另外一种关系了---组合！

思考，你和你的胳膊是不是这种组合关系？当然不是啦！独臂神尼不也活得好好地不是？那和跳动的心脏呢？呵呵，这就叫组合了，人没了，心脏肯定不能再称之为“跳动的心脏”了。我说的是一般情况。提问！“人没了，钱还在；人还在，钱没了”什么关系呢？有想法的欢迎给我留言讨论。

程序体现：A类型中存在B的集合

public class School {
private ArrayList<Department> departments;
}

public class Department {
}

UML图形表示：实心菱形箭头，菱形所在方为单一方

关系解释：学校是由许多院系组成的，如果学校不存在了，院系也将消亡。

三、实现关系

类型的具体表现，由接口和实现类构成。B类型的实现过程中符合A接口要求的所有规范，那么称B实现了A接口。如果不清楚接口的定义，敬请等待我的其它豆腐产品。is a 的关系。实现了接口的类is a 接口类型。

例如：飞行器的接口将定义所有具备飞行能力事物的共同行为，而如果一个超人的类型实现了飞行器定义的所有行为，我们就可以称超人就是一个飞行器。当然，只要实现了接口定义行为的类型都可以，宇宙飞船，风筝，苍蝇，只要你能想到的，并且遵守飞行器接口约定的一切类型。

程序体现：类实现接口

public interface Flyer {
       public void takeOff();
       public void fly();
       public void landing();
    }

public class Superman implements Flyer {

public void fly() {
// TODO Auto-generated method stub

}

public void landing() {
// TODO Auto-generated method stub

}

public void takeOff() {
// TODO Auto-generated method stub

}

UML图形表现：三角箭头加虚线，箭头指向接口类型

四、泛化关系

也称之为继承关系，由父类和子类构成。子类就是一种类型的父类。父类为更抽象的概念。

好比苹果和水果的关系，水果是更为抽象的概念。我们可以说苹果就是水果，或者苹果是水果的一种。

程序体现：

public class Fruit {

}

public class Apple extends Fruit {

}

UML图形表示：三角箭头加实线，箭头指向父类型

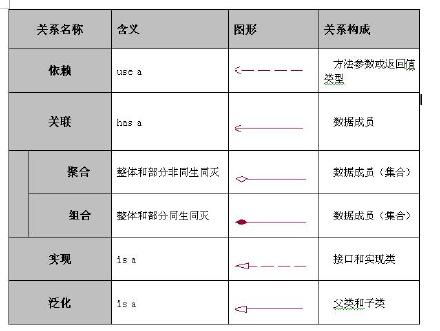

总结：
