面向对象方法概论

OOAD方法发展

过去4中主要的OO方法

• Booch方法：
  • 特点：思想活跃，开拓和创新，
  • 可操作性不够强，类图与对象图并存
• Coad/Yourdon方法
  • 概念简练，过程清晰，强调概念的一致性，
  • 过程指导不够具体。
• Jacobson方法
  • 通过用况描述用户需求，用交互图描述对象之间的交互，
  • 用况驱动的观点言之有过。
• Rumbaugh（OMT）
  • 概念严谨，阐述清楚，过程具体，可操作性强，
  • 包含了许多非00的内容，提出若干扩充概念，偏于复杂。

UML发展历史

• 第一阶段：OO方法学家的联合行动
  • 1995.10G.Booch与J.Rumbaugh联合推出Unified Method 0.8
  • 1996.6:Jacobson加入，推出UML0.9
• 第二阶段：公司的联合行动
  • 1996：成立了UML伙伴组织，12家公司加入
  • 1997.1：推出UML1.0，另外5家公司加盟
  • 1997.9：形成UML1.1，提交OMG作为建模语言规范提案
  • 1997.11：UML1.1被OMG正式采纳
• 第三阶段：OMG主持下的修订
  • 1997-2002：OMG成立UML修订任务组主持UML的修订，先后产生UML1.2、UML1.3、UML1.4、UML1.5等版本
• 第四阶段：UML的重大修订–UML2
  • 1999：开始酝酿，旨在产生比UML1有显著改进的新版本
  • 2000-2001：由OMG陆续发布了4个提案需求
  • 2002年之后先后形成4个UML2.0规范，在OMG的组织下进行修订，产生了UML2.1~2.4的版本
• 第五阶段：提交到ISO申请成为国际标准
  • 2005年以后UML2的4个规范陆续进入ISO的标准化日程，目前UML基础结构、UML上层结构、OCL已被ISO正式采纳，成为建模语言国际标准

UML1的9种模型图

• 静态结构图(Static Structure Diagram)
  • 类图（Class Diagram）
  • 对象图（Object Diagram）
  • 用况图（Use Case Diagram）
• 交互图（Interaction Diagram）
  • 顺序图（Sequence Diagram）
  • 协作图（Collaboration Diagram）
  • 状态图（State chart Diagram）
  • 活动图（Activity Diagram）
• 实现图（Implementation Diagram）
  • 构件图（Component Diagram）
  • 部署图（Deployment Diagram）

一个模型就是对一个系统从一个特定的角度的一个完整描述。

扩展机制

• 约束（constraint）：用于说明某些必须保持为真的命题
• 注释（comment）：对模型元素的细节所进行的解释
• 标记值（Tagged Value）：表示模型元素的附加的特征
• 衍型（stereotype）：附加到其他模型元素智商，从而将原有的模型元素定制成一种语义较为特殊的新变种

UML2

• UML2.X规范组成
• 基础结构（Infrastructure）
  • 定义建模语言的核心构造物
• 上层结构（Superstructure）
  • 定义了建模语言UML
• 对象约束语言（Object Constraint Language）
  • 描述施加于模型元素或模型元素的属性、操作等上的约束条件
• 图交换

---

UML2.X支持的模型图在逻辑上分为两大类：结构图（structure diagram）和行为图（behavior diagram）

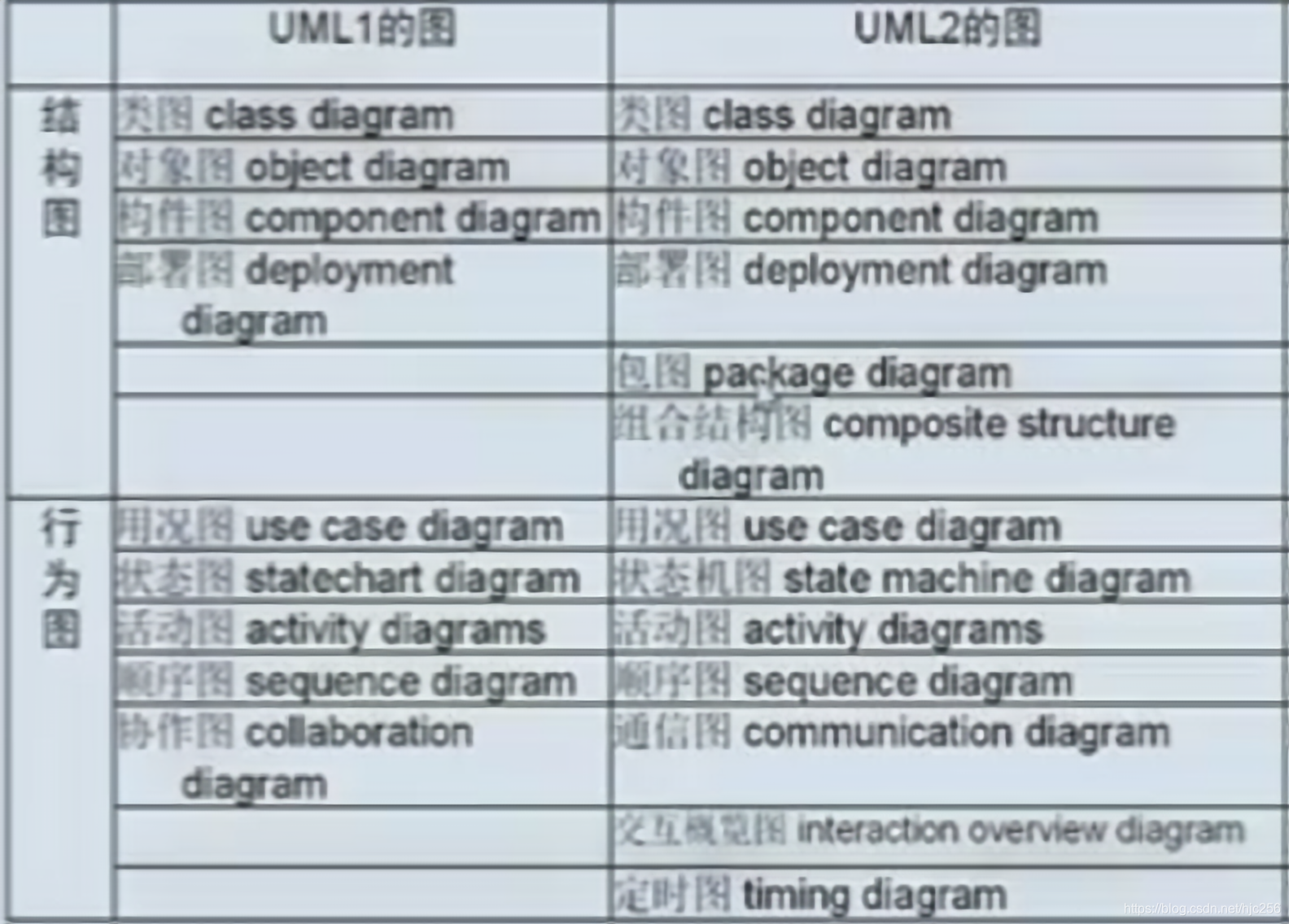

UML1与UML2各种图的对照
