本文介绍了在Android开发中如何实现交易所的K线图，特别是深度图的绘制。深度图用于展示买卖委托量，通过处理后台返回的数据，按照价格排序并累加委托量，形成递增效果。实现包括数据处理、图形绘制以及交互功能，提供了最终的实现效果和关键代码片段。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在 Android开发中自定义控件是一个范围很广的话题，讲起自定义控件，从广度上来划分的话，大体上可以划分为：

View、ViewGroup的绘制
事件分发
各种动画效果
滚动嵌套机制
还有涉及到相关的数学知识等等

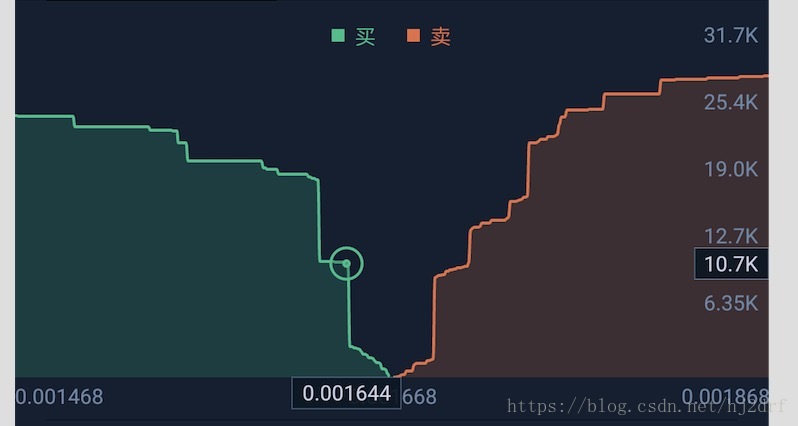

本次来讲讲如何实现交易所中的K线图，首先通过一张深度图开始讲解下相关业务需求
这里写图片描述

深度图一般代表交易所当前买入和卖出的委托量（不是指成交），从这张图我们可以看出X轴代表价格，价格从左往右依次增高，Y轴代表销量，由下往上递增，要绘制出正常的深度图，每次获取的数据至少包含价格和销量，通常的时间，开盘，收盘，高，低价都可忽略。实际开发中这块获取数据使用长链接即可，后台每次返回规定的买入和卖出的数据数量，要先处理后台的返回数据：

首先将返回的买入和卖出的数据分开按照价格从低到高排序
然后再去处理每个价格对应的委托量，因为返回的当前价格对应的委托量是无法对应深度图的坐标轴，我们需要将按价格排序后，高的价格去加上上一个价格的委托量，这样才可保证委托量的展示是在递增

处理完返回的数据后重新填充数据即可。处理完数据后就要开始处理交互方面了，当用户点击或者长按的时候就要展示当前选中点的相关数据了，从图中可以看到选中的时候有个圆圈以及在X，Y轴上展示了此坐标的价格和委托量。

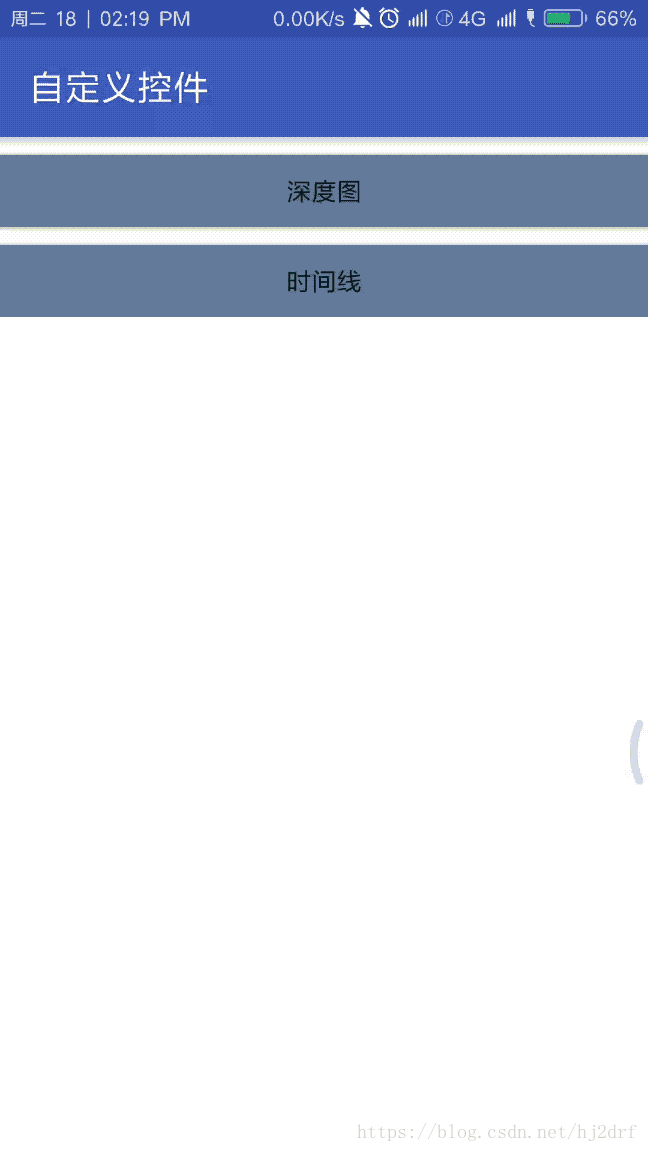

先上效果图：
这里写图片描述

由于上传大小的限制，修改了gif的质量，所以效果不是很好。
通过上面的实现效果可以看到做了一点功能上的简化，长按之后我并没有将结果展示在X，Y轴上而是直接显示在中间，不过这些都是次要的，最重要的是理解思路，看了源码后可以根据自己的需求修改。

首先讲下从后台获取到数据的处理，先将数据按价格进行排序，然后通过遍历下集合，将每个bean对象的委托量的数值累加下上一个的然后重新赋值，同时获取买入和卖出的最高和最低价格，后面会用到数据展示

    public void setData(List<DepthDataBean> buyData, List<DepthDataBean> sellData) {
        float vol = 0;
        if (buyData.size() > 0) {
            mBuyData.clear();
            //买入数据按价格进行排序
            Collections.sort(buyData, new comparePrice());
            DepthDataBean depthDataBean;
            //累加买入委托量
            for (int index = buyData.size()
