斜方向的九宫格图片拉伸

最新推荐文章于 2024-05-01 07:06:25 发布
原创 最新推荐文章于 2024-05-01 07:06:25 发布 · 置顶 · 1.3k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#unity3d

本文介绍了如何在Unity3D中实现斜向九宫格图片拉伸，通过分析网格和顶点属性，设置斜方向的拉伸border，以避免浪费资源。详细讲解了顶点三角形分布、UV坐标计算和顶点位置变化的过程，并提供了demo工程地址。

斜方向的九宫格图片拉伸

先上最终效果图：

阅读本文需要的基础知识：网格，顶点属性

一般九宫格拉伸的原理

在ui制作过程中，九宫格技术通常被用来拉伸一些某个维度上没有明显变化区域。比如按钮和一些界面的底图。它的原理是把一个大的矩形分为9个矩形，保留四个角的矩形不变，上下矩形在横向上无变化作横向拉伸，左右矩形在竖向上无变化作竖向拉伸，中间矩形在横向和竖向都无变化作两个方向拉伸。
在这里插入图片描述

在unity中，需要设置精灵图片的border来指定拉伸区域。这种做法的好处就是节省图片资源，用更小分辨率的图去完成更大分辨率的图该做的事。

斜方向九宫格拉伸

最近接到了个需求：slg中点击地块会有选中格子的示意，现在需要从点击一个地块变为点击25个地块。然而实际情况是地块示意图是不能被正常水平和垂直拉伸的。。只能被斜方向拉伸。。为了这么一个东西去扩大贴图是极其浪费资源的，于是我想是否能通过斜方向拉伸九宫格来实现。百度谷歌了一圈似乎也没有翻到有人造这个轮子，只好自己写了！

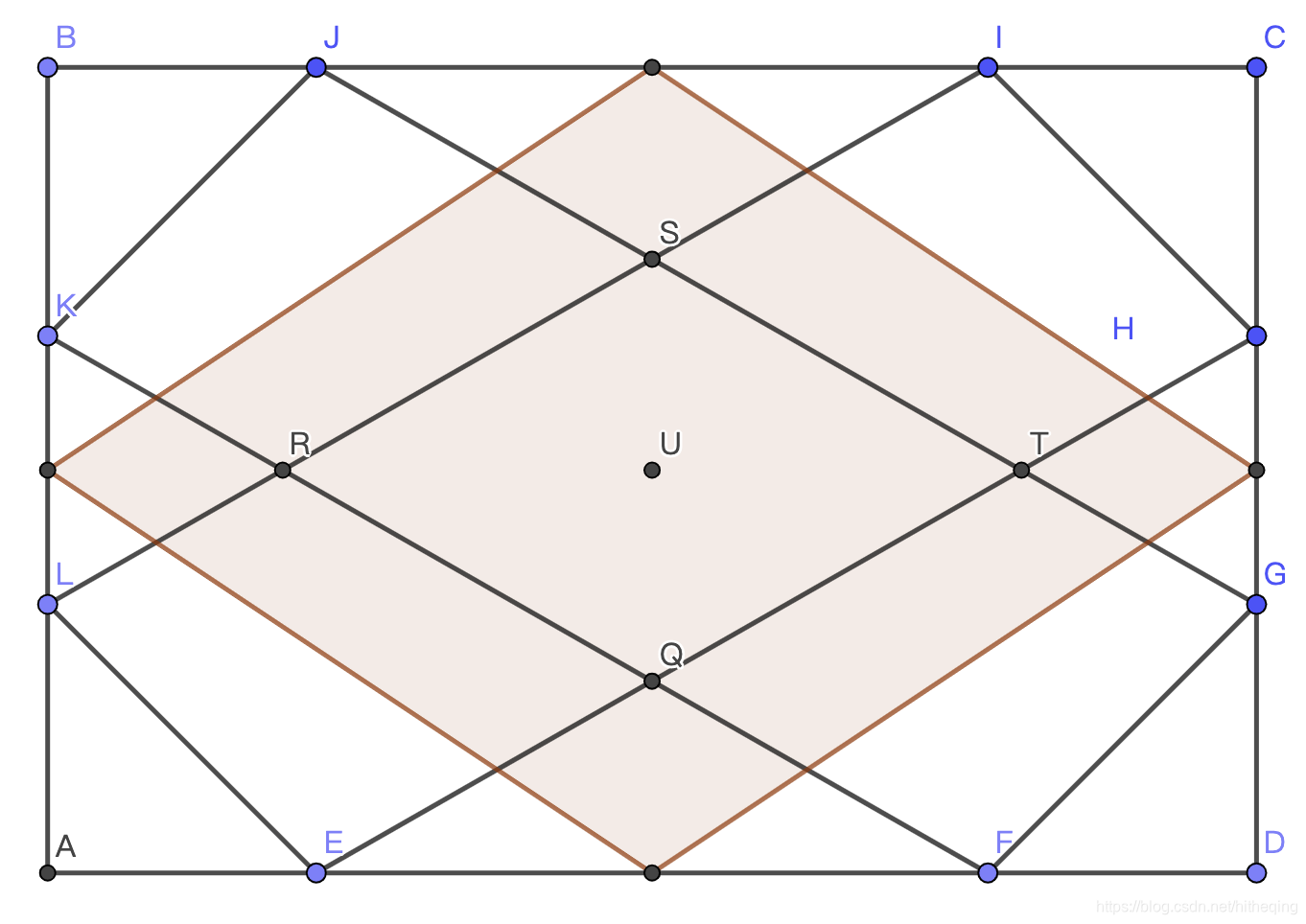

首先分析斜方向拉伸的网格分布：
在这里插入图片描述

推荐该作图软件

如图矩形ABCD为原始图片资源，中间的红色区域示意实际像素参考。正如九宫格设置

最低0.47元/天 解锁文章
