【系统架构设计（21）】层次型软件架构风格

一、本文知识覆盖范围

1、概述

层次型软件架构风格是软件工程中关于系统分层设计和模块化组织的核心架构模式。这些知识解决的根本问题是：如何将复杂的软件系统按照职责和功能进行有序分层，实现系统的可维护性和可扩展性。

层次型架构的意义：

1. 提高系统可维护性：通过分层设计，修改一层不会影响其他层，维护成本降低80%以上
2. 降低开发复杂度：每层职责明确，团队可并行开发，开发效率提升2-3倍
3. 统一架构标准：建立统一的分层规范，便于团队协作和知识传承
4. 解决集成难题：通过标准化的层间接口，解决不同系统间的集成问题

知识应用场景：

• 企业级Web应用开发（如电商平台、管理系统）
• 分布式系统架构设计（如微服务、SOA架构）
• 移动应用开发（如Android、iOS应用架构）
• 物联网系统构建（如智能家居、工业控制系统）



2、知识体系概览

本文涵盖层次型软件架构的完整知识体系：

知识模块	具体内容	学习重点
层次架构基础	分层原理、调用关系、影响范围	理解分层的本质和设计原则
经典架构模式	C/S、B/S、N层架构的演进	掌握不同架构模式的适用场景
表现层设计模式	MVC、MVP、MVVM架构详解	学会选择合适的表现层架构
中间层技术	业务逻辑层、工作流、框架设计	掌握业务层的设计和实现
数据访问层	DAO、DTO、ORM等数据访问模式	学会设计高效的数据访问层
现代架构应用	物联网、大数据、SOA架构实践	了解层次架构在新技术中的应用



二、层次架构基础原理

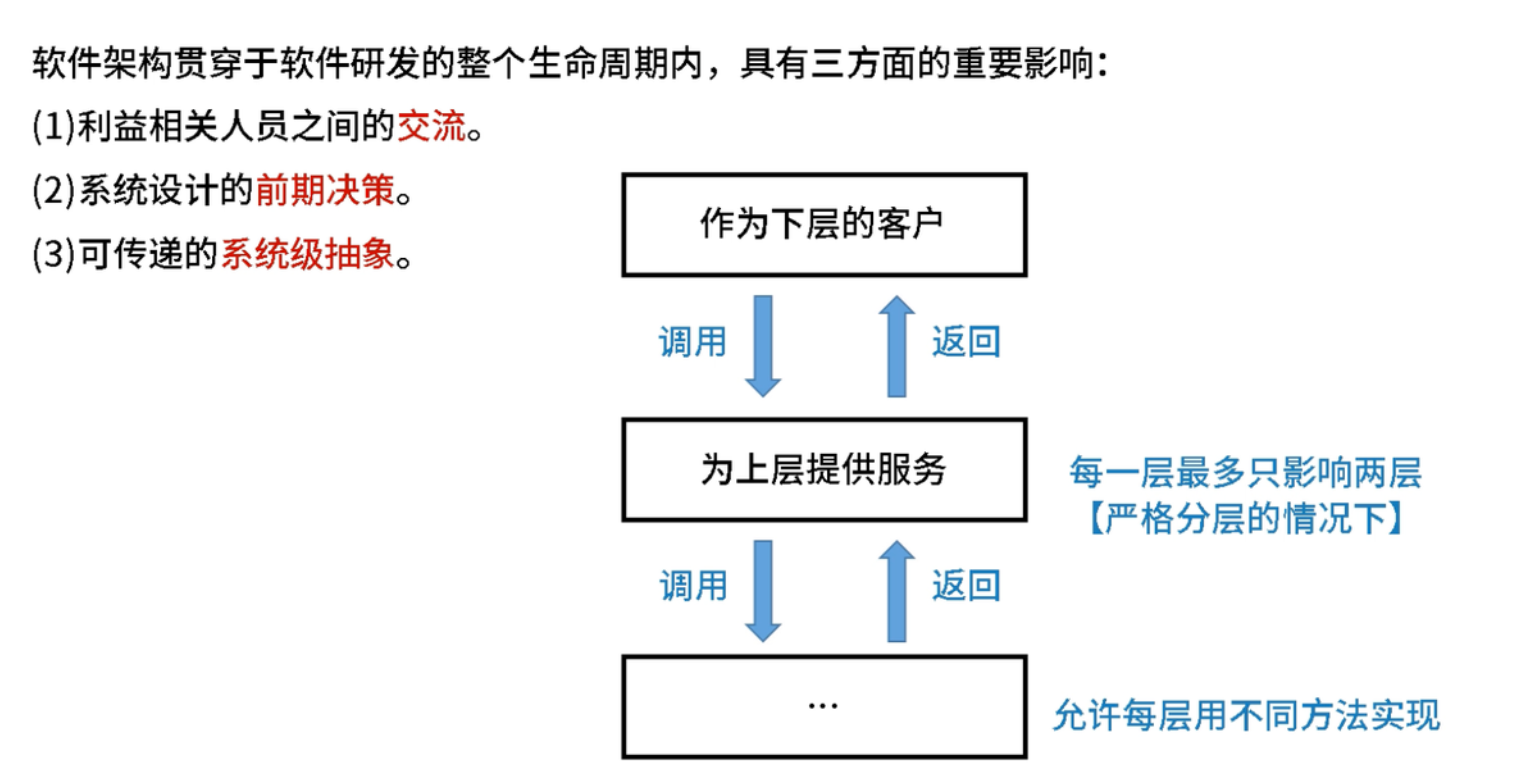

1、层次架构的核心概念

层次架构是将软件系统按功能职责划分为多个层次，每层只与相邻层交互的架构风格。

层次架构的三大特征：

特征	核心内容	实际例子	设计价值
层次间调用关系	上层作为下层客户，调用下层服务	电商系统：表现层→业务逻辑层→数据访问层	建立清晰的依赖关系，避免循环调用
影响范围限制	每层最多只影响相邻两层	修改数据库结构只影响数据访问层和业务层	降低系统耦合度，提高可维护性
实现技术灵活性	每层可选择不同技术实现	前端用React，后端用Spring Boot，数据库用MySQL	技术选型灵活，便于技术升级

实际应用架构示例：

典型电商系统分层架构：
用户界面层(React/Vue)
    ↓ HTTP请求
业务逻辑层(Spring Boot)
    ↓ SQL调用
数据访问层(MyBatis)
    ↓ JDBC连接
数据库层(MySQL)



2、软件架构的重要影响

层次架构作为软件系统的骨架，对项目成功具有决定性影响。

三个关键影响维度：

影响维度	具体作用	实际应用场景	带来的价值
利益相关人员交流	提供统一的沟通语言和理解基础	开发团队向客户展示电商系统架构 说明订单处理、支付、库存管理模块交互	减少沟通成本，提高需求理解准确性
系统设计前期决策	确定整体结构、技术选型、模块划分	大型社交网络系统选择分布式架构 决定用户服务、消息服务、推荐服务的分层	避免后期重大架构调整，降低开发风险
可传递系统抽象	提供高层次抽象，便于理解和复用	微服务架构模式在多个互联网项目中应用 新团队成员通过架构图快速理解系统	加速团队成员上手，促进架构模式复用

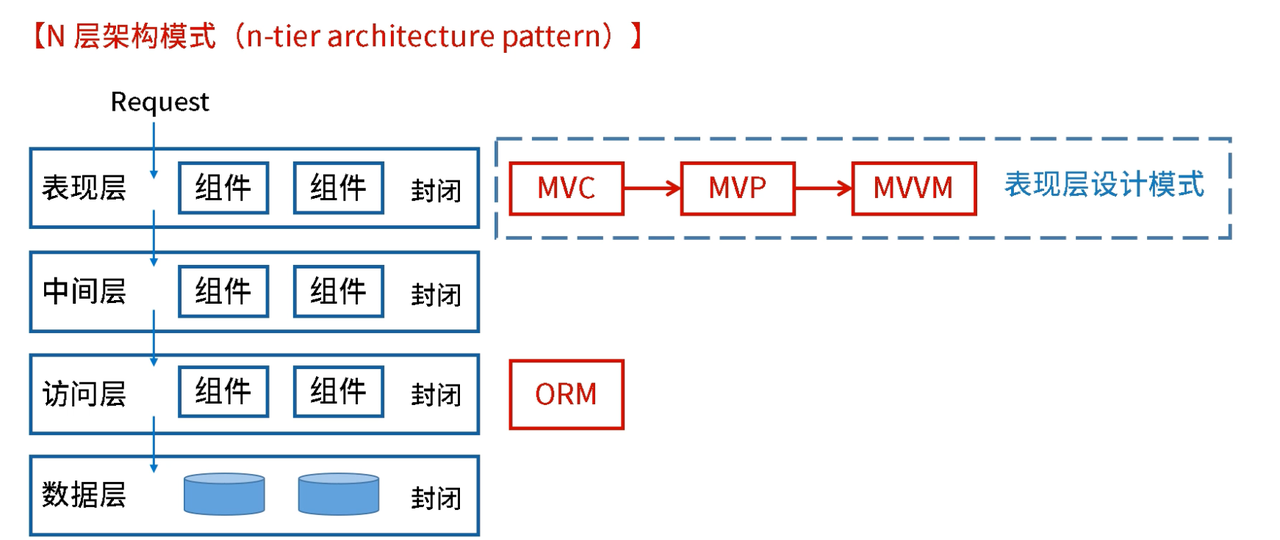

3、N层架构模式

N层架构将系统按功能划分为多个层次，各层相对独立、封闭，通过接口交互，便于开发、维护和扩展。

• 表现层：负责与用户交互，展示数据和接收用户输入。包含不同组件，且有MVC、MVP、MVVM等设计模式 。
  • MVC（Model - View - Controller，模型 - 视图 - 控制器）：模型处理数据和业务逻辑，视图负责展示，控制器接收用户输入并协调模型和视图，如早期Java Web项目常用此模式开发Web应用 。
  • MVP（Model - View - Presenter，模型 - 视图 - 展示器）：Presenter替代控制器，处理更多业务逻辑，降低视图与模型耦合度，在安卓开发等场景应用广泛 。
  • MVVM（Model - View - ViewModel，模型 - 视图 - 视图模型）：通过数据绑定和命令绑定，实现视图和视图模型双向数据流动，简化UI开发，在前端框架如Vue.js中应用 。
• 中间层：处于表现层和访问层之间，处理业务逻辑，对表现层提供服务，对访问层进行调用 。
• 访问层：负责与数据层交互，执行数据访问操作，常借助ORM（Object - Relational Mapping，对象关系映射）技术，将对象模型与关系数据库表映射，简化数据库操作，如Hibernate、MyBatis等 。
• 数据层：用于存储和管理数据，由数据库等存储设备组成 。

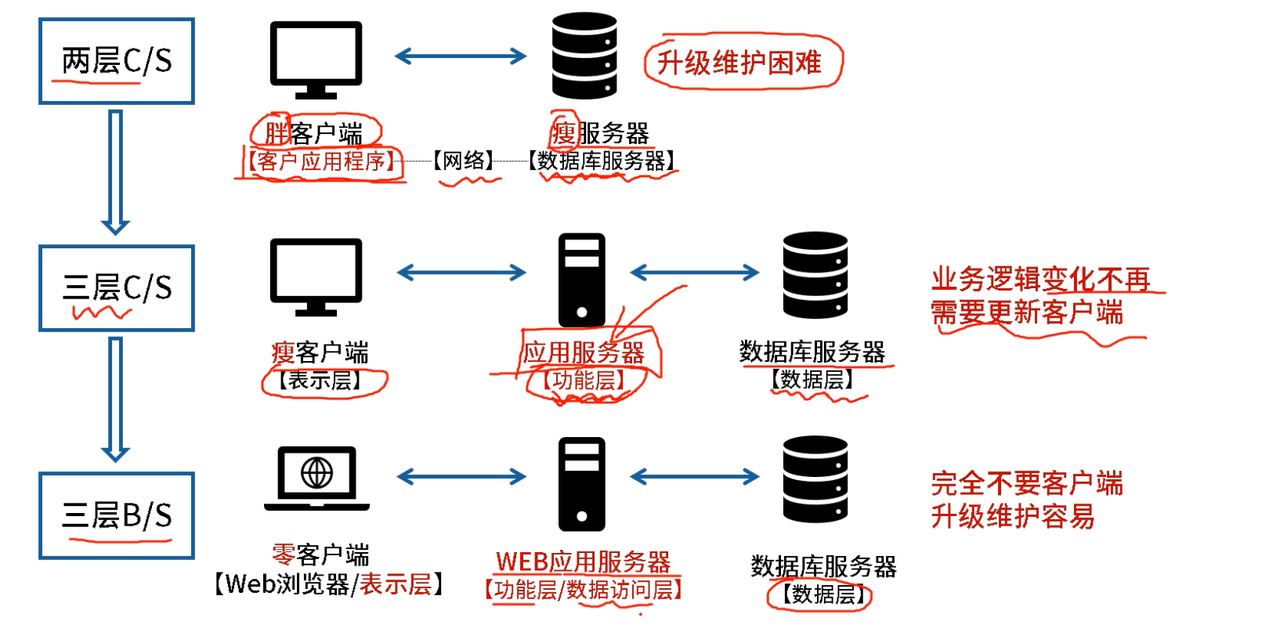

三、经典架构模式演进

1、两层C/S架构

两层C/S架构是客户端直接连接数据库服务器的架构模式，是早期企业应用的主流架构。

架构特点及问题：

特征	具体表现	实际例子	存在问题
胖客户端设计	大量业务逻辑在客户端实现	早期ERP系统客户端包含完整的财务计算逻辑	客户端程序庞大，安装维护复杂
直连数据库	客户端直接访问数据库服务器	财务软件直接连接Oracle数据库执行SQL	数据库连接数限制，安全性差
升级维护困难	业务逻辑变化需要更新所有客户端	税率调整需要给所有用户重新安装客户端	升级成本高，版本管理困难

实际部署示例：

传统财务软件架构：
客户端1(包含业务逻辑) → 直连 → 数据库服务器
客户端2(包含业务逻辑) → 直连 → 数据库服务器
客户端3(包含业务逻辑) → 直连 → 数据库服务器

问题：业务逻辑修改需要更新所有客户端



2、三层C/S架构

三层C/S架构通过增加应用服务器层，将业务逻辑从客户端分离出来。

架构组成及优势：

架构层次	主要职责	技术实现	解决的问题
瘦客户端(表示层)	用户界面展示和交互	Windows Forms、Swing界面	客户端只负责UI，减少程序大小
应用服务器(功能层)	集中处理业务逻辑	Java EE应用服务器、.NET服务	业务逻辑统一管理，便于维护升级
数据库服务器(数据层)	数据存储和管理	Oracle、SQL Server数据库	数据集中管理，提高安全性

实际应用案例：

企业管理系统三层架构：
瘦客户端(员工桌面应用)
    ↓ RPC调用
应用服务器(Tomcat + Spring)
    ↓ JDBC连接
数据库服务器(Oracle)

优势：业务逻辑变更只需更新应用服务器



3、三层B/S架构

B/S架构使用浏览器作为通用客户端，彻底解决了客户端安装和维护问题。

架构特点及优势：

架构组件	技术特点	典型技术	业务价值
零客户端(浏览器)	无需安装专门软件，通用性强	Chrome、Firefox、Safari	用户随时随地访问，降低使用门槛
Web应用服务器	处理HTTP请求，生成动态页面	Tomcat、Nginx、IIS	集中部署，统一升级维护
数据库服务器	数据持久化存储	MySQL、PostgreSQL	数据安全集中管理

现代B/S架构实例：

在线办公系统架构：
用户浏览器
    ↓ HTTPS请求
Web服务器(Nginx + Node.js)
    ↓ SQL查询
数据库(MongoDB)

特点：用户通过浏览器即可使用最新版本系统



四、表现层设计模式详解

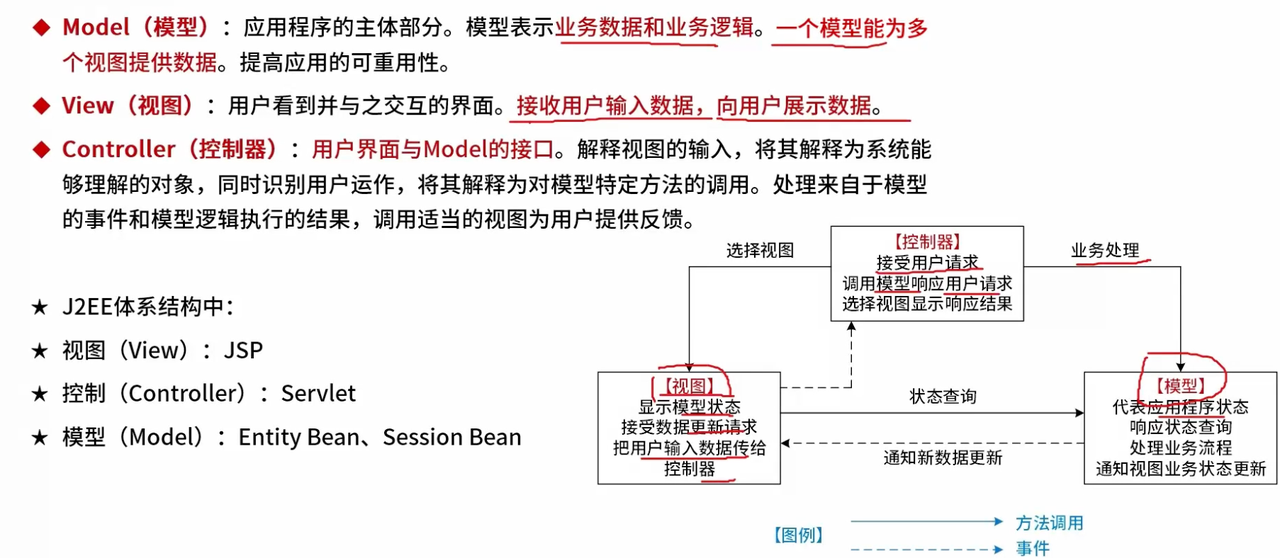

1、MVC架构模式

MVC是将表现层分为模型、视图、控制器三个组件的经典设计模式。

MVC工作流程及组件职责：

组件	核心职责	实际例子	设计优势
Model(模型)	处理业务数据和逻辑	电商系统的商品模型：价格计算、库存检查	业务逻辑集中管理，便于测试和维护
View(视图)	负责数据展示和用户交互	商品列表页面、购物车界面	UI与业务逻辑分离，便于界面设计
Controller(控制器)	协调模型和视图，处理用户请求	商品控制器：处理搜索、添加购物车请求	统一请求处理，便于流程控制

MVC实际工作流程：

用户操作流程：
1. 用户点击"加入购物车"按钮(View)
2. 视图将请求发送给控制器(Controller)
3. 控制器调用商品模型检查库存(Model)
4. 模型返回库存状态给控制器
5. 控制器选择合适视图显示结果(View)
6. 视图更新显示购物车数量

优势：职责分离，便于团队并行开发

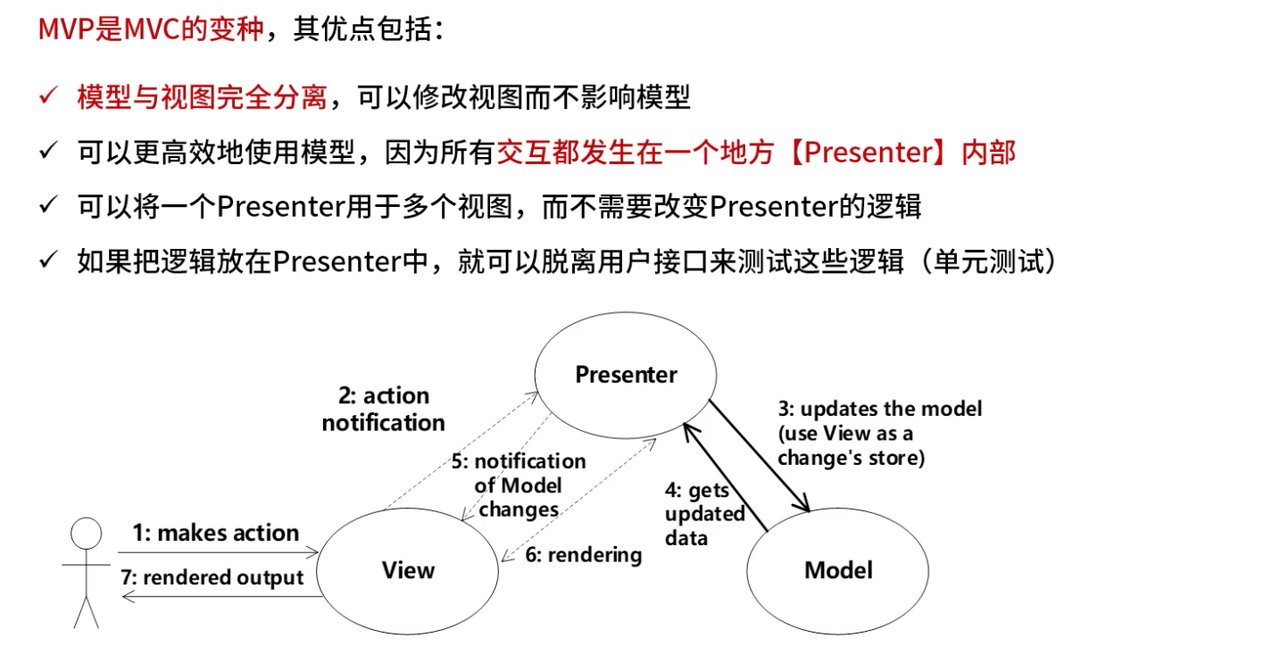

2、MVP架构模式

MVP通过Presenter替代Controller，实现了模型和视图的完全分离。

MVP与MVC的关键差异：

对比维度	MVC模式	MVP模式	实际影响
视图与模型关系	视图可直接观察模型	视图与模型完全分离	MVP中视图更加轻量，便于测试
交互控制	Controller协调交互	Presenter处理所有交互逻辑	Presenter可复用于多个视图
单元测试	需要UI环境进行测试	可脱离UI进行逻辑测试	测试效率和质量显著提高

MVP实际应用场景：

Android应用MVP架构：
Activity/Fragment(View) ←→ Presenter ←→ Model(数据层)

工作流程：
1. 用户点击登录按钮(View通知Presenter)
2. Presenter调用Model验证用户信息
3. Model返回验证结果给Presenter
4. Presenter通知View更新UI状态

优势：Presenter可用于多个Activity，提高复用性

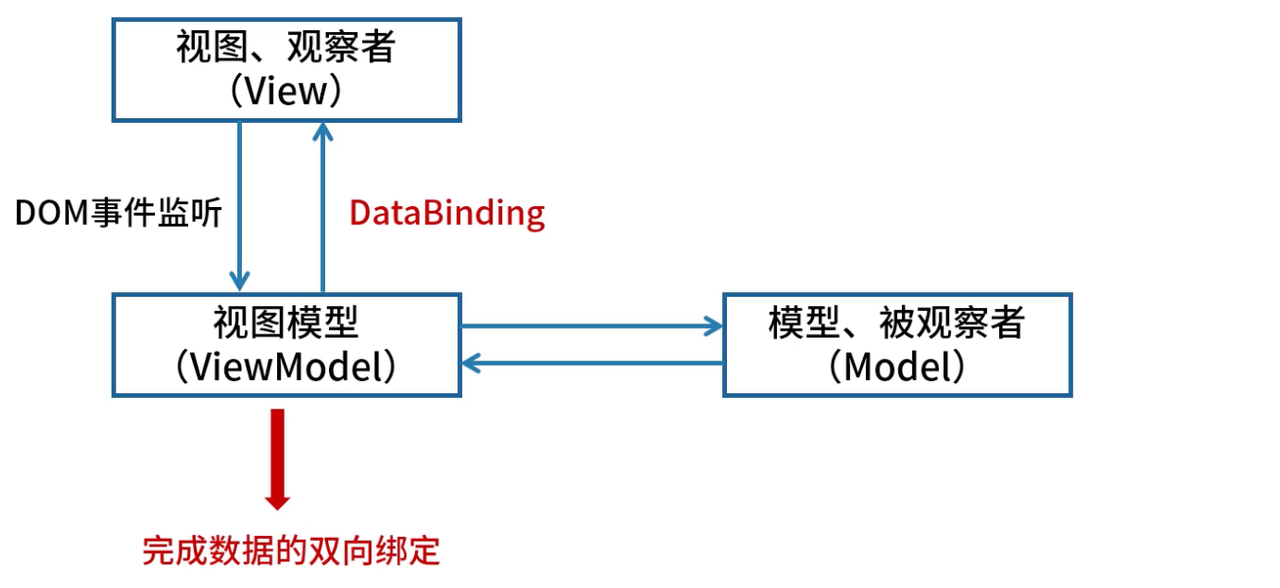

3、MVVM架构模式

MVVM通过数据绑定机制实现视图和数据的自动同步。

MVVM核心机制：

核心概念	技术实现	典型应用	开发优势
双向数据绑定	视图变化自动更新ViewModel	Vue.js的v-model指令	减少手动DOM操作，提高开发效率
ViewModel数据抽象	将视图状态抽象为数据模型	React的state管理	状态管理集中化，便于调试
DOM事件监听	自动监听用户操作事件	Angular的事件绑定	事件处理自动化，代码更简洁

MVVM实际开发示例：

Vue.js MVVM示例：
<!-- View层 -->
<template>
  <div>
    <input v-model="username" placeholder="用户名">
    <p>欢迎：{{username}}</p>
  </div>
</template>

<script>
// ViewModel层
export default {
  data() {
    return {
      username: '' // 数据模型
    }
  }
}
</script>

特点：输入框内容变化自动更新显示文本



五、中间层技术架构

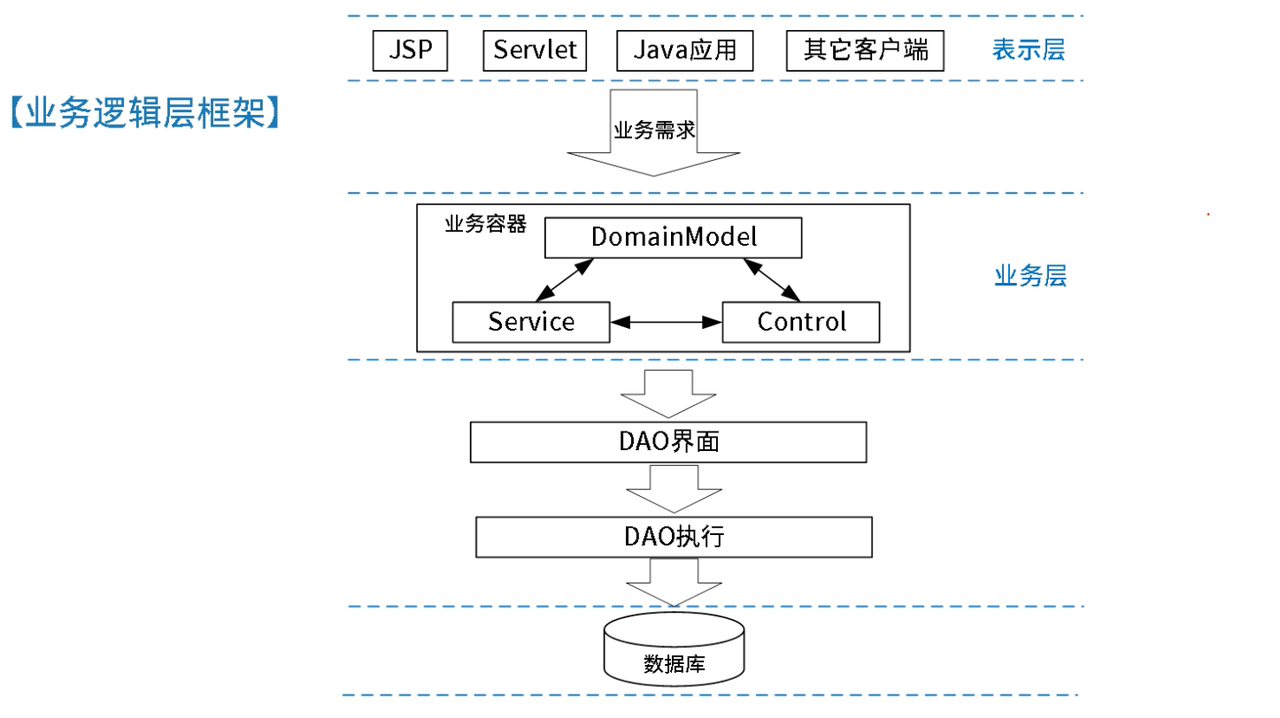

1、业务逻辑层框架设计

业务逻辑层是处理业务规则和流程控制的核心层次。

典型业务层组件架构：

组件类型	核心功能	技术实现	应用场景
Domain Model(领域模型)	描述业务实体和规则	Java Bean、实体类	电商系统：商品、订单、用户实体建模
Service(业务服务)	实现具体业务逻辑	Spring Service、业务组件	订单服务：创建订单、计算价格、库存扣减
Control(流程控制)	协调服务间交互	工作流引擎、状态机	订单状态流转：待付款→已付款→已发货

实际业务层架构示例：

电商订单处理业务层：
表示层(Controller)
    ↓
业务服务层：
  - OrderService(订单服务)
  - ProductService(商品服务)
  - PaymentService(支付服务)
    ↓
领域模型层：
  - Order(订单实体)
  - Product(商品实体)
  - Payment(支付实体)
    ↓
数据访问层(DAO)

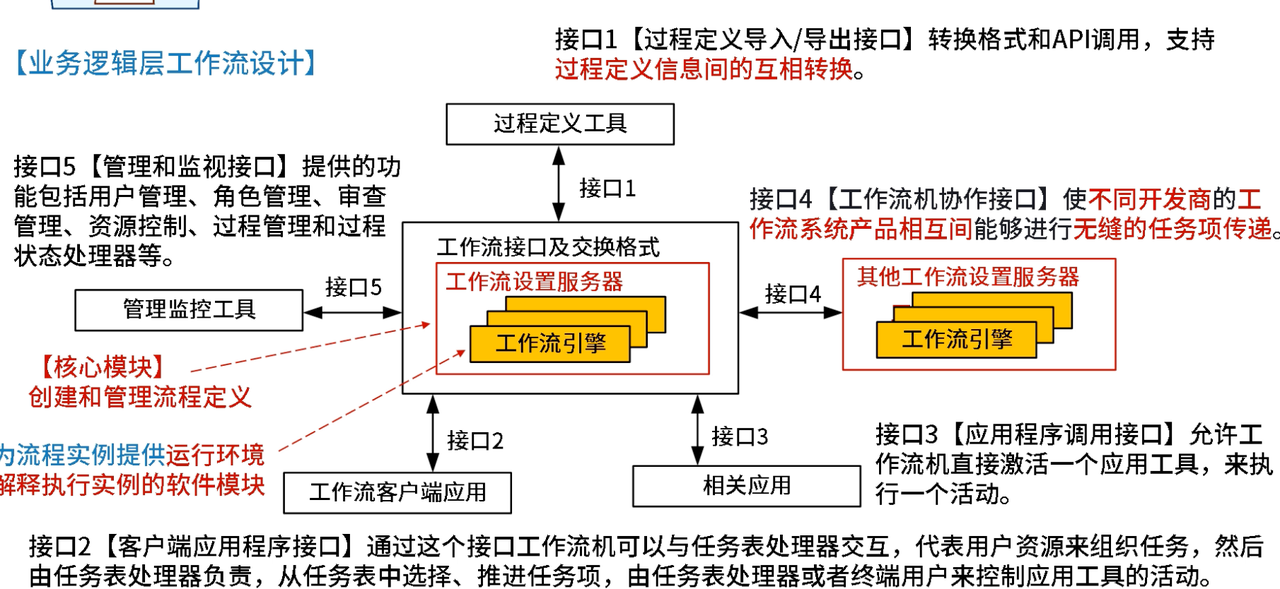

2、工作流引擎架构

工作流引擎提供业务流程自动化执行能力。

工作流系统核心组件：

组件名称	主要功能	接口说明	实际应用
工作流引擎	解释执行流程定义，管理流程实例	核心处理模块	审批流程：请假申请→部门审批→HR确认
过程定义工具	设计和定义业务流程	接口1：流程导入导出	可视化设计器：拖拽方式设计流程图
客户端应用	用户任务处理界面	接口2：任务分配处理	待办任务列表：显示需要处理的审批任务
管理监控工具	流程监控和管理	接口5：状态监控管理	流程监控面板：查看流程执行状态和性能

工作流接口功能详解：

工作流系统接口设计：
接口1：过程定义导入导出 - 支持不同格式流程定义转换
接口2：客户端任务处理 - 任务分配和状态更新
接口3：应用程序调用 - 自动调用外部系统执行任务
接口4：工作流协作 - 不同工作流系统间任务传递
接口5：管理监控 - 用户权限、流程状态管理

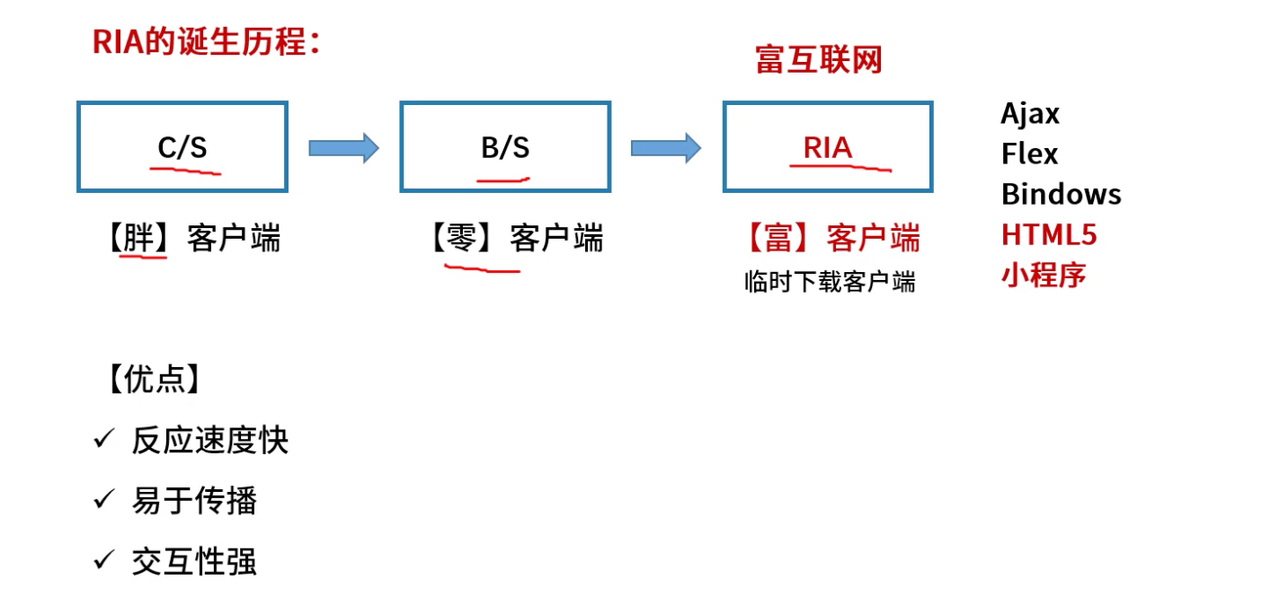

3、RIA富互联网应用

RIA结合了Web应用的便捷性和桌面应用的交互性。

RIA技术演进及特点：

发展阶段	技术特点	代表技术	解决的问题
C/S时代	胖客户端，功能丰富但维护困难	VB、Delphi桌面应用	客户端安装维护成本高
B/S时代	零客户端，易维护但交互受限	传统Web应用	用户体验不如桌面应用
RIA时代	富客户端，兼具两者优势	Ajax、Flex、HTML5、小程序	提供桌面级体验的Web应用

现代RIA技术应用：

微信小程序RIA架构：
用户微信客户端
    ↓ 临时下载
小程序运行环境(富客户端)
    ↓ API调用
后端服务(云函数/服务器)
    ↓ 数据访问
数据库

优势：无需安装，即用即走，体验接近原生应用



六、数据访问层技术

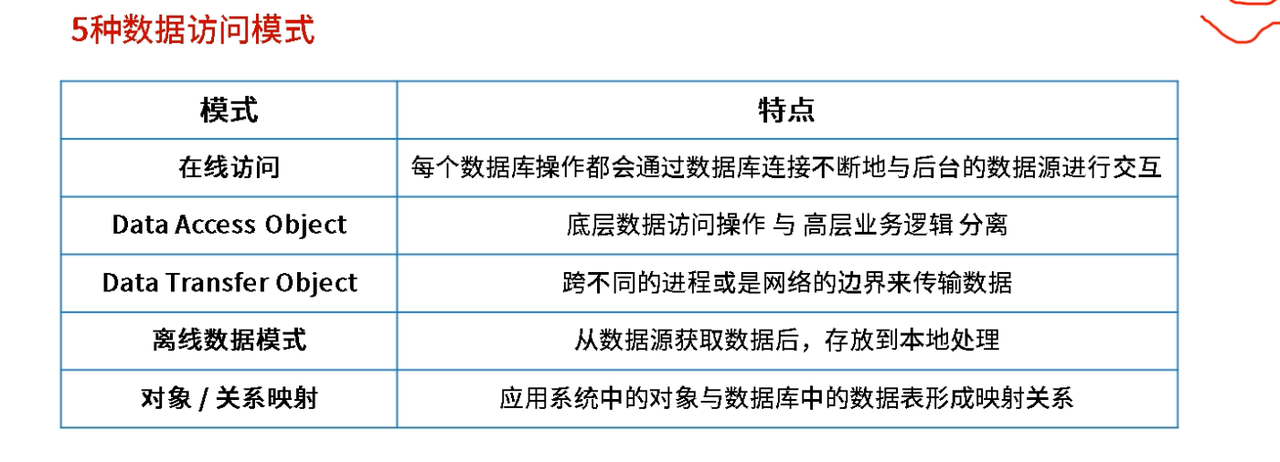

1、数据访问模式分类

数据访问层提供统一的数据操作接口，屏蔽底层存储差异。

五种主要数据访问模式：

访问模式	核心特点	适用场景	技术实现
在线访问	每次操作都实时连接数据库	数据实时性要求高的系统	JDBC直连、实时查询API
DAO模式	数据访问与业务逻辑分离	企业级应用开发	Spring Data JPA、MyBatis
DTO模式	跨进程数据传输对象	分布式系统、微服务架构	RESTful API、gRPC消息
离线数据	本地缓存数据，减少网络访问	移动应用、网络不稳定环境	SQLite本地数据库、Redis缓存
ORM映射	对象与数据库表自动映射	面向对象开发项目	Hibernate、Entity Framework

实际数据访问架构示例：

电商系统数据访问层设计：
业务服务层
    ↓
DAO接口层：
  - UserDAO(用户数据访问)
  - ProductDAO(商品数据访问)
  - OrderDAO(订单数据访问)
    ↓
ORM映射层(MyBatis/Hibernate)
    ↓
数据库连接池(Druid/HikariCP)
    ↓
数据库(MySQL/Oracle)

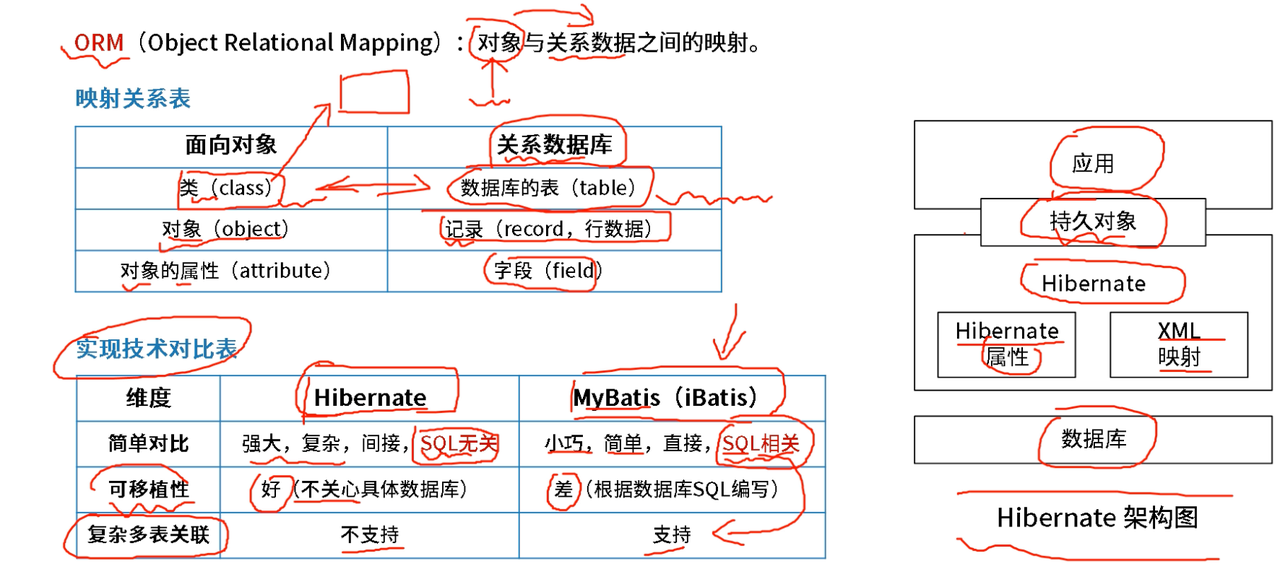

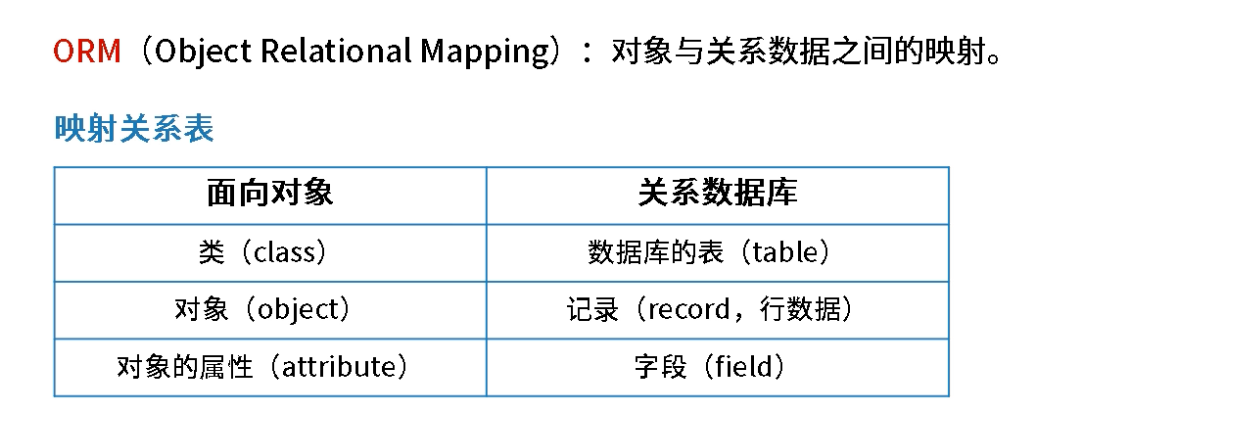

2、ORM对象关系映射

ORM实现面向对象模型与关系数据库的自动映射。

ORM核心映射关系：

面向对象概念	关系数据库概念	映射示例	实际应用
类(Class)	表(Table)	User类 ↔ user表	用户实体类对应用户信息表
对象(Object)	记录(Record)	user1对象 ↔ 用户张三的记录	一个用户实例对应表中一行数据
属性(Attribute)	字段(Field)	name属性 ↔ name字段	对象属性值与表字段值对应

ORM实际使用示例：

Java JPA ORM示例：
@Entity
@Table(name = "users")
public class User {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @Column(name = "username")
    private String username;

    @Column(name = "email")
    private String email;
}

// 使用方式
User user = new User();
user.setUsername("张三");
user.setEmail("zhangsan@example.com");
userRepository.save(user); // 自动生成INSERT SQL



七、现代分层架构应用

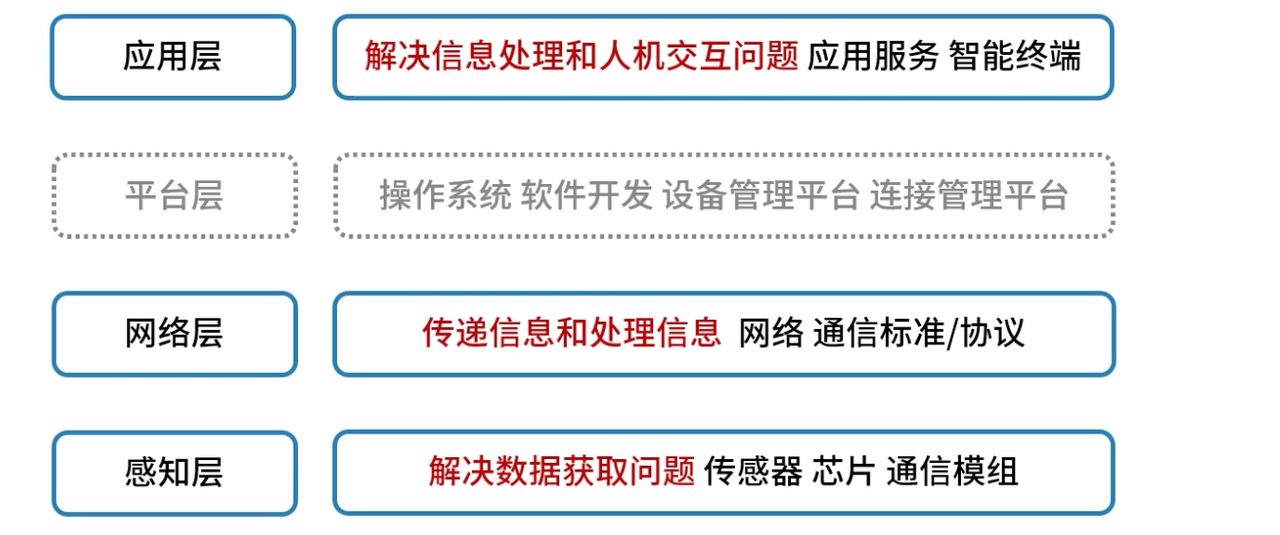

1、物联网分层架构

物联网系统采用四层架构实现从设备到应用的完整数据流。

物联网四层架构详解：

架构层次	核心功能	关键技术	实际应用
感知层	数据采集和设备控制	传感器、RFID、摄像头	智能家居：温湿度传感器、智能门锁
网络层	数据传输和通信	5G、Wi-Fi、蓝牙、LoRa	数据上传云端、设备远程控制
平台层	设备管理和数据处理	物联网平台、边缘计算	阿里云IoT、华为云IoT平台
应用层	业务应用和用户交互	移动APP、Web管理后台	智能家居APP、工业监控大屏

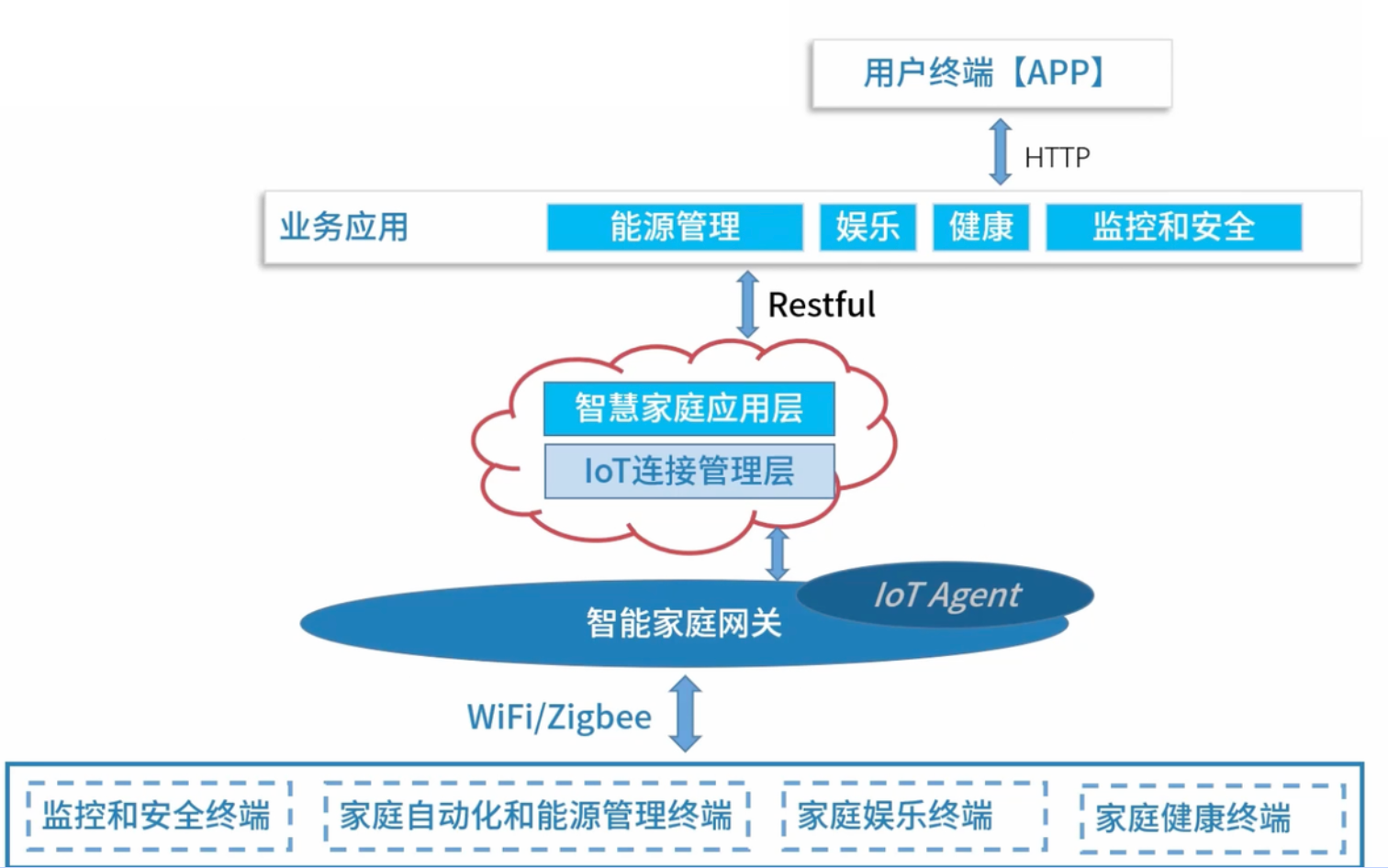

智能家居系统架构实例：

智能家居物联网架构：
应用层：手机APP、语音助手
    ↓ HTTP/WebSocket
平台层：IoT云平台、设备管理
    ↓ MQTT协议
网络层：家庭Wi-Fi、蓝牙网关
    ↓ 无线通信
感知层：智能灯泡、温度传感器、门锁

数据流：传感器→网关→云平台→APP显示

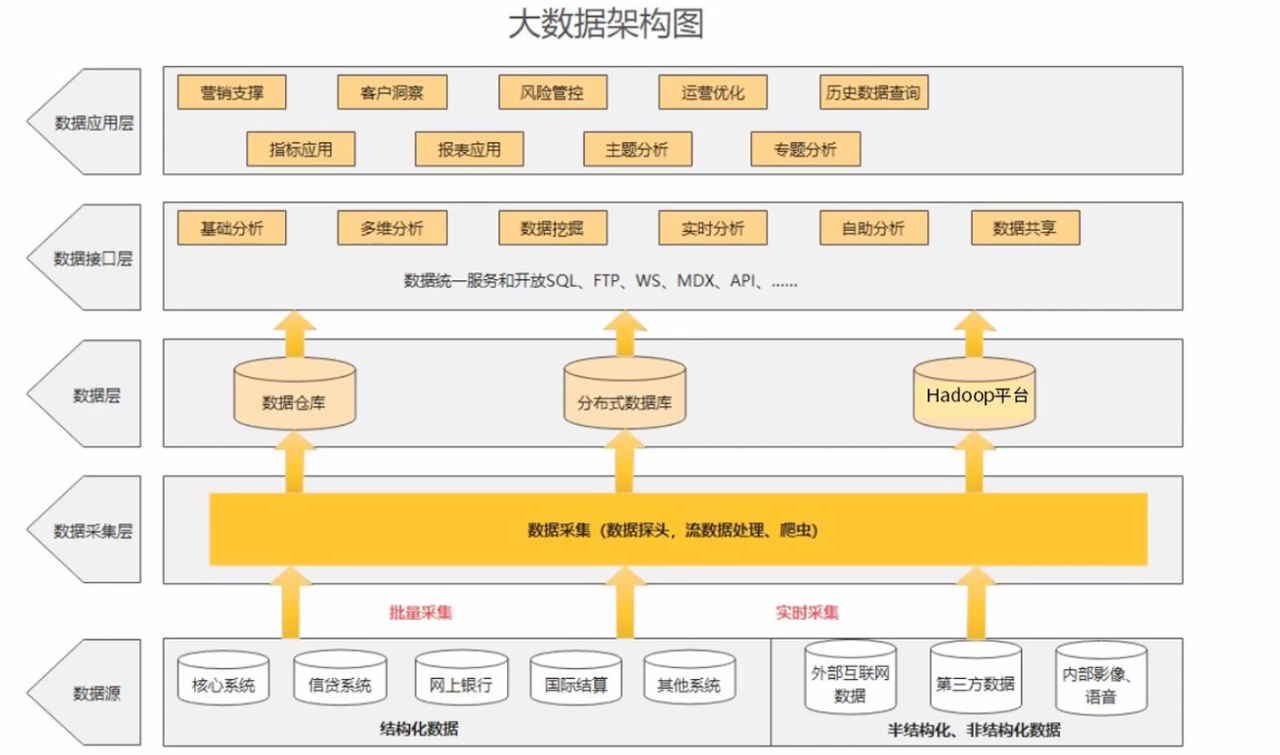

2、大数据分层架构

大数据系统通过五层架构实现海量数据的采集、存储、处理和应用。

大数据架构层次及功能：

架构层次	主要职责	核心技术	典型应用
数据源层	提供各种类型的原始数据	数据库、日志文件、API接口	银行核心系统、网站访问日志、第三方数据
数据采集层	实时或批量采集数据	Kafka、Flume、Logstash	实时日志采集、数据库同步、爬虫数据
数据存储层	分布式存储海量数据	Hadoop HDFS、HBase、Elasticsearch	历史数据仓库、实时数据存储
数据处理层	数据计算和分析处理	Spark、Flink、MapReduce	批处理分析、实时流计算、机器学习
数据应用层	业务应用和数据展示	BI报表、数据可视化、API服务	经营分析报表、实时监控大屏

银行大数据平台架构示例：

银行大数据平台分层：
应用层：风控系统、营销平台、BI报表
    ↓ SQL/API调用
处理层：Spark计算集群、实时风控引擎
    ↓ 分布式计算
存储层：Hadoop数据湖、HBase实时库
    ↓ 数据管道
采集层：Kafka消息队列、数据同步工具
    ↓ ETL处理
数据源：核心银行系统、网银日志、外部数据



八、实际应用指导

1、技术选择指南

不同场景的分层架构选择：

应用场景	推荐架构	选择理由	实施要点
企业Web应用	三层B/S + MVC	维护简单，用户访问便捷	选择成熟框架如Spring MVC、Django
移动应用开发	MVP/MVVM + RESTful API	便于单元测试，前后端分离	使用Retrofit、Axios等HTTP客户端
微服务系统	分层架构 + 服务网关	服务独立部署，技术栈灵活	采用Spring Cloud、Kubernetes
物联网系统	四层IoT架构	设备管理和数据处理分离	选择合适的IoT平台如阿里云IoT
大数据平台	Lambda架构(批流结合)	支持批处理和实时处理	使用Hadoop生态和Spark引擎



2、常见问题及解决

分层架构实施中的典型问题：

问题类型	具体表现	解决方案	预防措施
污水池反模式	请求简单穿透各层，未处理业务逻辑	明确各层职责，在相应层处理业务	制定分层开发规范，代码审查
应用规模膨胀	随业务发展各层代码量急剧增长	微服务拆分，模块化重构	定期重构，控制单个服务规模
层间耦合过紧	上层直接依赖下层实现细节	使用接口抽象，依赖倒置原则	面向接口编程，使用依赖注入
性能瓶颈	多层调用导致响应时间过长	缓存优化，异步处理	性能测试，监控关键指标

实际问题处理示例：

污水池反模式解决：
❌ 错误做法：
Controller直接操作数据库
public class OrderController {
    public void createOrder() {
        // 直接写SQL操作数据库
        jdbcTemplate.update("INSERT INTO orders...");
    }
}

✅ 正确做法：
Controller → Service → DAO分层处理
public class OrderController {
    @Autowired
    private OrderService orderService;

    public void createOrder() {
        orderService.createOrder(orderInfo); // 委托给业务层
    }
}



3、最佳实践建议

分层架构设计最佳实践：

1. 明确层次职责

   • 表现层：只处理用户交互和数据展示
   • 业务层：专注业务逻辑和规则处理
   • 数据层：只负责数据存取操作

2. 遵循设计原则

   • 单一职责：每层只负责一类功能
   • 依赖倒置：上层依赖下层抽象接口
   • 开闭原则：对扩展开放，对修改关闭

3. 建立分层规范

   • 统一命名约定：Controller、Service、DAO后缀
   • 标准化接口：统一返回格式、异常处理
   • 文档化架构：维护架构图和设计文档

4. 性能优化策略

   • 合理使用缓存：Redis、本地缓存
   • 异步处理：消息队列、异步任务
   • 数据库优化：连接池、SQL调优



九、总结

层次型软件架构风格是现代软件开发的重要基础，通过学习这些知识，我们能够：

1. 掌握分层设计原理：理解从C/S到B/S再到现代微服务的架构演进
2. 选择合适的架构模式：根据项目特点选择MVC、MVP或MVVM模式
3. 设计高质量的分层系统：避免污水池反模式，实现真正的分层架构
4. 应用现代架构技术：在物联网、大数据、SOA等领域应用分层思想

这些知识直接应用于企业级Web开发、移动应用架构、微服务设计、物联网系统构建等实际工作中，是软件架构师和高级开发人员必须掌握的核心技术。通过合理的分层设计，可以显著提高系统的可维护性、可扩展性和开发效率，是构建高质量软件系统的重要保障。
