一. RecordWriter封装数据并发送到网络
二. BufferBuilder申请资源并创建
- 1. ChannelSelectorRecordWriter创建BufferBuilder
- 2. BroadcastRecordWriter创建BufferBuilder

一. RecordWriter封装数据并发送到网络

1. 数据发送到网络的具体流程

RecordWriter对接入的StreamRecord数据进行序列化并等待下游任务消费的过程，整个过程细节如下。

StreamRecord通过RecordWriterOutput写入RecordWriter，并在RecordWriter中通过RecordSerializer组件将StreamRecord序列化为ByteBuffer数据格式。

RecordWriter向ResultPartition申请BufferBuilder对象，用于构建BufferConsumer对象，将序列化后的二进制数据存储在申请到的Buffer中。ResultPartition会向LocalBufferPool申请MemorySegment内存块，用于存储Buffer数据。

BufferBuilder中会不断接入ByteBuffer数据，直到将BufferBuilder中的Buffer空间占满，此时会申请新的BufferBuilder继续构建BufferConsumer数据集。

Buffer构建完成后，会调用flushTargetPartition()方法，让ResultPartition向下游输出数据，此时会通知NetworkSequenceViewReader组件开始消费ResultSubPartition中的BufferConsumer对象。

当BufferConsumer中Buffer数据被推送到网络后，回收BufferConsumer中的MemorySegment内存空间，继续用于后续的消息处理。

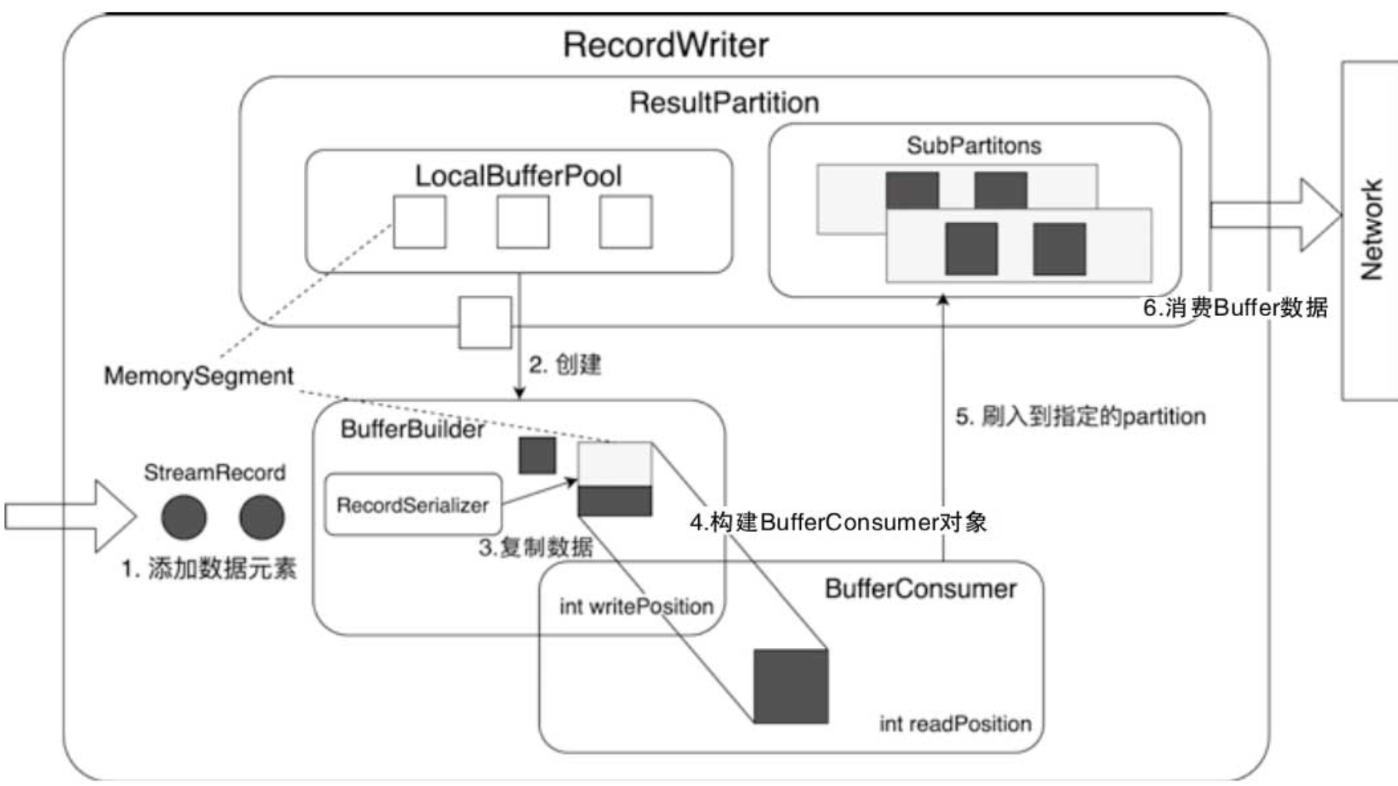

在这里插入图片描述

2. 源码层面

接下来我们从源码的角度了解RecordWriter具体处理数据的逻辑。在RecordWriterOutput中调用pushToRecordWriter方法将数据写出。

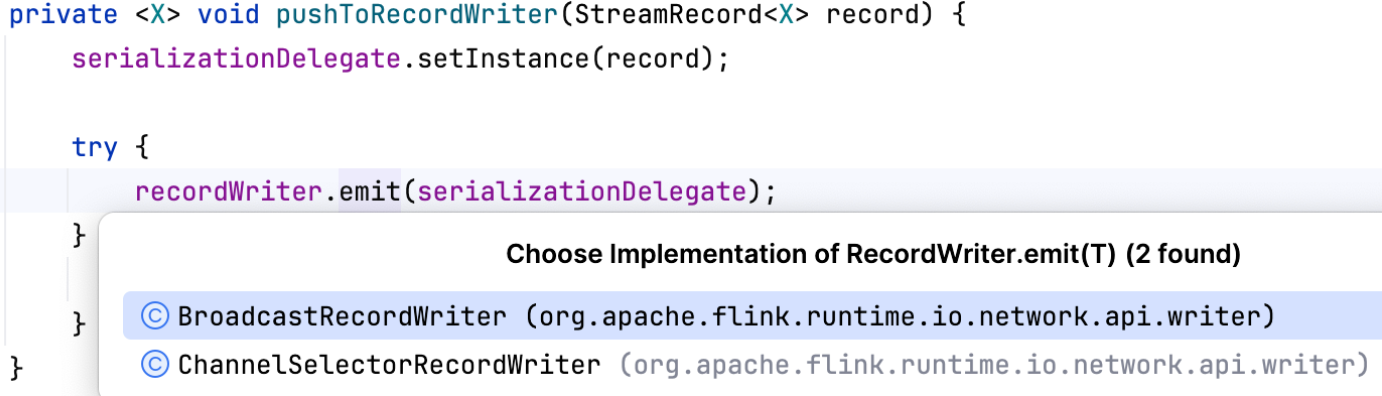

在这里插入图片描述

通过recordWriter.emit(serializationDelegate)方法，将数据元素发送到RecordWriter中进行处理。主要逻辑如下

序列化数据为ByteBuffer二进制数据，并缓存在SpanningRecordSerializer.serializationBuffer对象中。
将序列化器生成的中间数据复制到指定分区中，实际上就是将ByteBuffer数据复制到BufferBuiler对象中。
如果BufferBuiler中存储了完整的数据元素，就会清空序列化器的中间数据，因为序列化器中累积的数据不宜过大。

protected void emit(T record, int targetSubpartition) throws IOException {
    checkErroneous();

    targetPartition.emitRecord(serializeRecord(serializer, record), targetSubpartition);

    if (flushAlways) {
        targetPartition.flush(targetSubpartition);
    }
}



protected void emit(T record, int targetChannel) throws IOException,
   InterruptedException {
   checkErroneous();
   // 数据序列化
   serializer.serializeRecord(record);
   // 将序列化器中的数据复制到指定分区中
   if (copyFromSerializerToTargetChannel(targetChannel)) {
      // 清空序列化器
      serializer.prune();
   }
}

2.1. Serializer的实现逻辑

接着了解如何将序列化器中的数据转换成Buffer并存储到ResultPartiton中，最终将数据发送到下游。

a. SpanningRecordSerializer的实现

SpanningRecordSerializer实现将序列化后的BytesBuffer数据写入BufferBuilder。

SpanningRecordSerializer对象主要包含了DataOutputSerializer serializationBuffer和ByteBuffer dataBuffer两个成员变量。

DataOutputSerializer可以将数据转换成二进制格式并存储在byte[]数组中。在serialization中会调用serializationBuffer.wrapAsByteBuffer()方法，将serializationBuffer中生成的byte[]数组转换成ByteBuffer数据结构，并赋值给dataBuffer对象。
ByteBuffer是Java NIO中用于对二进制数据进行操作的Buffer接口，底层有DirectByteBuffer和HeapByteBuffer等实现，通过ByteBuffer提供的方法，可以轻松实现对二进制数据的操作。

b. SpanningRecordSerializer中如何对数据元素进行序列化

SpanningRecordSerializer.serializeRecord()方法主要逻辑如下。

1）清理serializationBuffer的中间数据，实际上就是将byte[]数组的position参数置为0。
2）设定serialization buffer的初始容量，默认不小于4。
3）将数据元素写入serializationBuffer的bytes[]数组。（所有数据元素都实现了IOReadableWritable接口，可以直接将数据对象转换为二进制格式）
4）获取serializationBuffer的长度信息，并写入serializationBuffer。
5）将serializationBuffer中的byte[]数据封装为java.io.ByteBuffer数据结构，最终赋值到dataBuffer的中间结果中。

public void serializeRecord(T record) throws IOException {
   if (CHECKED) {
      if (dataBuffer.hasRemaining()) {
         throw new IllegalStateException("Pending serialization of previous record.");
      }
   }
   // 首先清理serializationBuffer中的数据
   serializationBuffer.clear();
   // 设定serialization buffer数量
   serializationBuffer.skipBytesToWrite(4);
   // 将record数据写入serializationBuffer
   record.write(serializationBuffer);
   // 获取serializationBuffer的长度信息并记录到serializationBuffer对象中
   int len = serializationBuffer.length() - 4;
   serializationBuffer.setPosition(0);
   serializationBuffer.writeInt(len);
   serializationBuffer.skipBytesToWrite(len);
   // 对serializationBuffer进行wrapp处理，转换成ByteBuffer数据结构
   dataBuffer = serializationBuffer.wrapAsByteBuffer();
}

Flink 1.12版本中RecordWriter就提供了serializeRecord的能力，没有单拎出来实现。

2.2. 将ByteBuffer中间数据写入BufferBuilder

首先BufferBuilder用于构建完整的Buffer数据。在copyFromSerializerToTargetChannel()方法中实现了将RecordSerializer中的ByteBuffer中间数据写入BufferBuilder的逻辑：

对序列化器进行Reset操作，重置初始化位置。
将序列化器的ByteBuffer中间数据写入BufferBuilder。
判断当前BufferBuilder是否构建了完整的Buffer数据，完成BufferBuilder中Buffer的构建。
判断SerializationResult中是否具有完整的数据元素，如果是则将pruneTriggered置为True，然后清空当前的BufferBuilder，并跳出循环。
创建新的bufferBuilder，继续从序列化器中将中间数据复制到BufferBuilder中。
指定flushAlways参数为True，调用flushTargetPartition()方法将数据写入ResultPartition。为防止过度频繁地将数据写入ResultPartiton，在RecordWriter中会有独立的outputFlusher线程（在构造器中），周期性地将构建出来的Buffer数据推送到ResultPartiton本地队列中存储，默认延迟为100ms。

protected boolean copyFromSerializerToTargetChannel(int targetChannel) throws
   IOException, InterruptedException {
   // 对序列化器进行Reset操作，初始化initial position
   serializer.reset();
   // 创建BufferBuilder
   boolean pruneTriggered = false;
   BufferBuilder bufferBuilder = getBufferBuilder(targetChannel);
   // 调用序列化器将数据写入bufferBuilder
   SerializationResult result = serializer.copyToBufferBuilder(bufferBuilder);
   // 如果SerializationResult是完整Buffer
   while (result.isFullBuffer()) {
      // 则完成创建Buffer数据的操作
      finishBufferBuilder(bufferBuilder);
      // 如果是完整记录，则将pruneTriggered置为True
      if (result.isFullRecord()) {
         pruneTriggered = true;
         emptyCurrentBufferBuilder(targetChannel);
         break;
      }
      // 创建新的bufferBuilder，继续复制序列化器中的数据到BufferBuilder中
      bufferBuilder = requestNewBufferBuilder(targetChannel);
      result = serializer.copyToBufferBuilder(bufferBuilder);
   }
   checkState(!serializer.hasSerializedData(), "All data should be written at once");
     // 如果指定的flushAlways，则直接调用flushTargetPartition将数据写入ResultPartition
   if (flushAlways) {
      flushTargetPartition(targetChannel);
   }
   return pruneTriggered;
}

二. BufferBuilder申请资源并创建

1. ChannelSelectorRecordWriter创建BufferBuilder

在ChannelSelectorRecordWriter.getBufferBuilder()方法中定义了BufferBuilder的创建过程。

//1. targetChannel确认数据写入的分区，ID与下游InputGate中的InputChannelID是对应的
//2.
public BufferBuilder getBufferBuilder(int targetChannel) throws IOException,
   InterruptedException {
	//在ChannelSelectorRecordWriter中维护了
	//bufferBuilders[]数组，用于存储创建好的BufferBuilder对象
   if (bufferBuilders[targetChannel] != null) {
      return bufferBuilders[targetChannel];
   } else {
   //只有在无法从bufferBuilders[]中获取BufferBuilder时，
   //才会调用requestNewBufferBuilder()方法创建新的BufferBuilder对象。
      return requestNewBufferBuilder(targetChannel);
   }
}

requestNewBufferBuilder()方法逻辑如下

检查bufferBuilders[]的状态，确保bufferBuilders[targetChannel]为空或者bufferBuilders[targetChannel].isFinished()方法返回值为True。
调用targetPartition.getBufferBuilder()方法获取新的BufferBuilder，这里的targetPartition就是前面提到的ResultPartition。在ResultPartition中会向LocalBufferPool申请Buffer内存空间，用于存储序列化后的ByteBuffer数据。
向targetPartition添加通过bufferBuilder构建的BufferConsumer对象，bufferBuilder和BufferConsumer内部维护了同一个Buffer数据。BufferConsumer会被存储到ResultSubpartition的BufferConsumer队列中。
将创建好的bufferBuilder添加至数组，用于下次直接获取和构建BufferConsumer对象。

public BufferBuilder requestNewBufferBuilder(int targetChannel) throws
   IOException, InterruptedException {
   checkState(bufferBuilders[targetChannel] == null
              || bufferBuilders[targetChannel].isFinished());
   // 调用targetPartition获取BufferBuilder
   BufferBuilder bufferBuilder = targetPartition.getBufferBuilder();
   // 向targetPartition中添加BufferConsumer
   targetPartition.addBufferConsumer(bufferBuilder.createBufferConsumer(),
                                     targetChannel);
   // 将创建好的bufferBuilder添加至数组
   bufferBuilders[targetChannel] = bufferBuilder;
   return bufferBuilder;
}

2. BroadcastRecordWriter创建BufferBuilder

在BroadcastRecordWriter内部创建BufferBuilder的过程中，会将创建的bufferConsumer对象添加到所有的ResultSubPartition中，实现将Buffer数据下发至所有InputChannel，如下代码：

public BufferBuilder requestNewBufferBuilder(int targetChannel)
    throws IOException, InterruptedException {
   checkState(bufferBuilder == null || bufferBuilder.isFinished());
   BufferBuilder builder = targetPartition.getBufferBuilder();
   if (randomTriggered) {
      targetPartition.addBufferConsumer(builder.createBufferConsumer(), targetChannel);
   } else {
      try (BufferConsumer bufferConsumer = builder.createBufferConsumer()) {
         for (int channel = 0; channel < numberOfChannels; channel++) {
            targetPartition.addBufferConsumer(bufferConsumer.copy(), channel);
         }
      }
   }
   bufferBuilder = builder;
   return builder;
}
