【Flink集群RPC通讯机制（二）】创建AkkaRpcService、启动RPC服务、实现相互通信

零. RpcService服务概述

RpcService负责创建和启动Flink集群环境中RpcEndpoint组件的RpcServer，且RpcService在启动集群时会提前创建好。AkkaRpcService作为RpcService的唯一实现类，基于Akka的ActorSystem进行封装，为不同的RpcEndpoint创建相应的ActorRef实例。



RpcService主要包含如下两个重要方法。

1. startServer()：用于启动RpcEndpoint中的RpcServer。RpcServer实际上就是对Actor进行封装，启动完成后，RpcEndpoint中的RpcServer就能够对外提供服务了。
2. connect()：用于连接远端RpcEndpoint并返回给调用方RpcGateway接口的方法，建立连接后RPC客户端就能像本地一样调用RpcServer提供的RpcGateway接口了。

例如在JobMaster组件中创建与ResourceManager组件之间的RPC连接时。此时可以通过Akka发送消息到ResourceManager的RpcServer中，这样就使得JobMaster像调用本地方法一样在ResourceManager中执行请求任务。



1. AkkaRpcService的创建和初始化

在创建和启动ClusterEntrypoint及TaskManagerRunner的过程中，会调用AkkaRpcServiceUtils.createRpcService()方法创建默认的AkkaRpcService，接着启动RpcServer。

例如管理节点中会使用AkkaRpcService实例创建并启动ResourceManager、Dispatcher以及JobMaster等RPC服务。

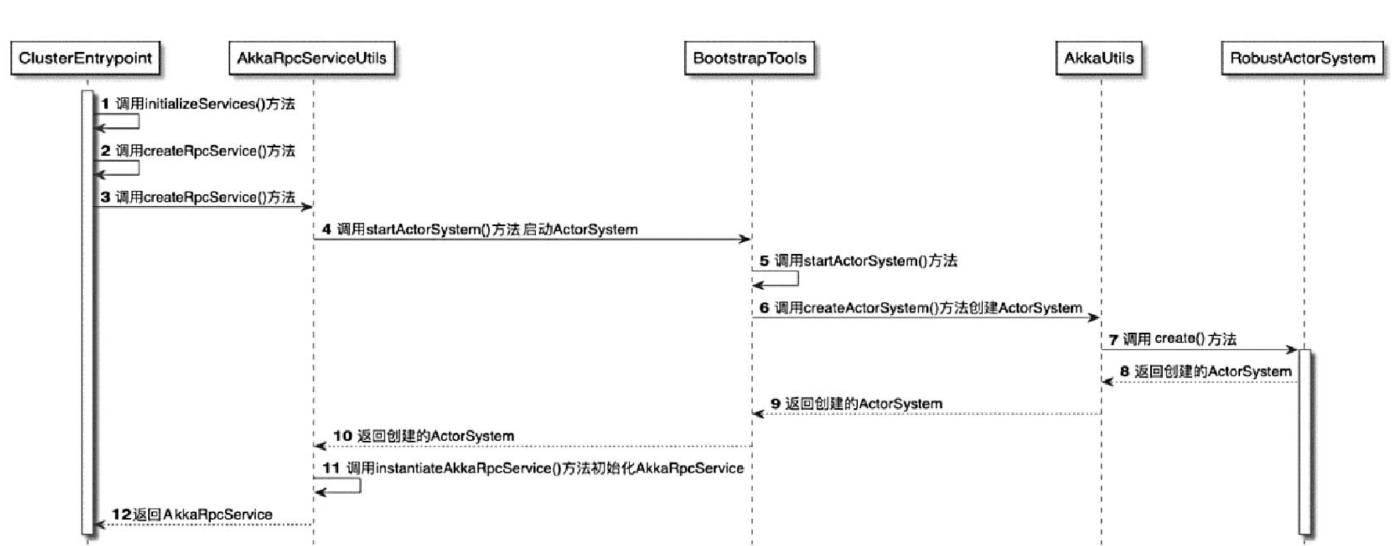

创建AkkaRpcService主要包括如下步骤。

1. 在ClusterEntrypoint中创建RpcService。
2. 启动ActorSystem服务。
3. 创建RobustActorSystem。RobustActorSystem实际上是对Akka的ActorSystem进行了封装和拓展，相比于原生Akka
   ActorSystem，RobustActorSystem包含了UncaughtExceptionHandler组件，能够对ActorSystem抛出的异常进行处理。
4. 使用RobustActorSystem创建AkkaRpcService实例。
5. 将AkkaRpcService返回到ClusterEntrypoint中，用于启动集群中各个RpcEndpoint组件服务



2.通过AkkaRpcService初始化RpcServer

在集群运行时中创建了共用的AkkaRpcService服务，相当于创建了Akka系统中的ActorSystem，接下来就是使用AkkaRpcService启动各个RpcEndpoint中的RpcServer实例。（AkkaRpcService服务作为共用的rpc服务，启动其他各个组件的RpcServer实例？）


这里先看通过AkkaRpcService初始化RpcEndpoint对应的RpcServer的逻辑。如下在org.apache.flink.runtime.rpc.RpcEndpoint的构造器中，执行了RpcServer的初始化

protected RpcEndpoint(final RpcService rpcService, final String endpointId) {


   this.rpcService = checkNotNull(rpcService, "rpcService");
   this.endpointId = checkNotNull(endpointId, "endpointId");
   // 初始化RpcEndpoint中的RpcServer
   this.rpcServer = rpcService.startServer(this);
   this.mainThreadExecutor = new MainThreadExecutor(rpcServer,
   this::validateRunsInMainThread);
}

具体看下rpcService.startServer(this) 启动rpcServer的逻辑

1. ActorSystem创建相应Actor的ActorRef引用类。创建完毕后会将RpcEndpoint和ActorRef信息存储在Actor键值对集合中。
2. 启动RpcEndpoint对应的RPC服务，首先获取当前RpcEndpoint实现的RpcGateways接口。 RpcGateway接口最终通过RpcUtils.extractImplementedRpcGateways()方法从类定义抽取出来，例如JobMaster组件会抽取JobMasterGateway接口定义。
3. 创建InvocationHandler代理类，根据InvocationHandler代理类提供的invoke()方法实现被代理类的具体方法。
4. 根据RpcEndpoint是否为FencedRpcEndpoint，InvocationHandler分为FencedAkkaInvocationHandler和AkkaInvocationHandler两种类型。

FencedMainThreadExecutable代理的接口主要有FencedMainThreadExecutable和FencedRpcGateway两种。
AkkaInvocationHandler主要代理实现AkkaBasedEndpoint、RpcGateway、StartStoppable、MainThreadExecutable、RpcServer等接口。

5. 创建好InvocationHandler代理类后，通过反射的方式（Proxy.newProxyInstance()）创建代理类。创建的代理类会被转换为RpcServer实例，再返回给RpcEndpoint使用。

在RpcServer创建的过程中可以看出，实际上包含了创建RpcEndpoint中的Actor引用类ActorRef和AkkaInvocationHandler动态代理类。最后将动态代理类转换为RpcServer接口返回给RpcEndpoint实现类，此时实现的组件就能够获取到RpcServer服务，且通过RpcServer代理了所有的RpcGateways接口，提供了本地方法调用和远程方法调用两种模式。

@Override
public <C extends RpcEndpoint & RpcGateway> RpcServer startServer(C rpcEndpoint) {


    checkNotNull(rpcEndpoint, "rpc endpoint");

    final SupervisorActor.ActorRegistration actorRegistration =
            registerAkkaRpcActor(rpcEndpoint);
    final ActorRef actorRef = actorRegistration.getActorRef();
    final CompletableFuture<
