计算机网络 Cisco Packet Tracer 实验

Cisco Packet Tracer 实验

直接连接两台 PC 构建 LAN

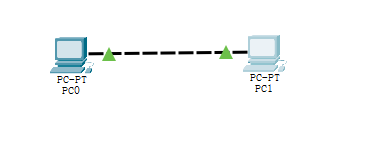

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线

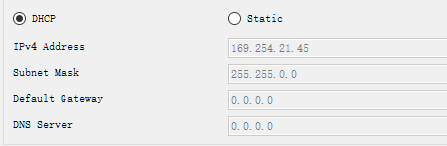

用DHCP自动分配IP

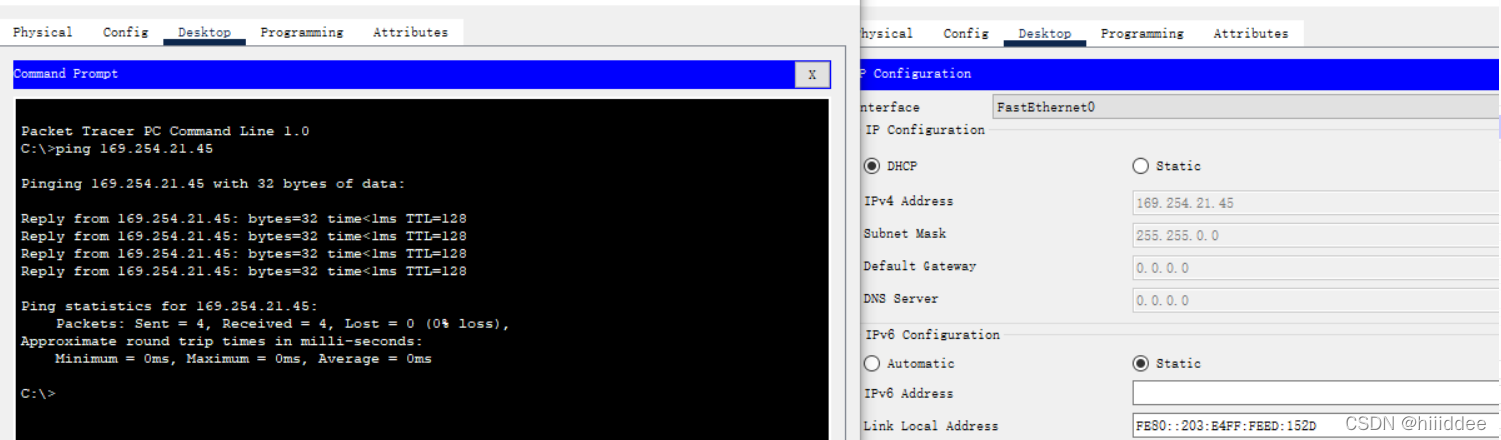

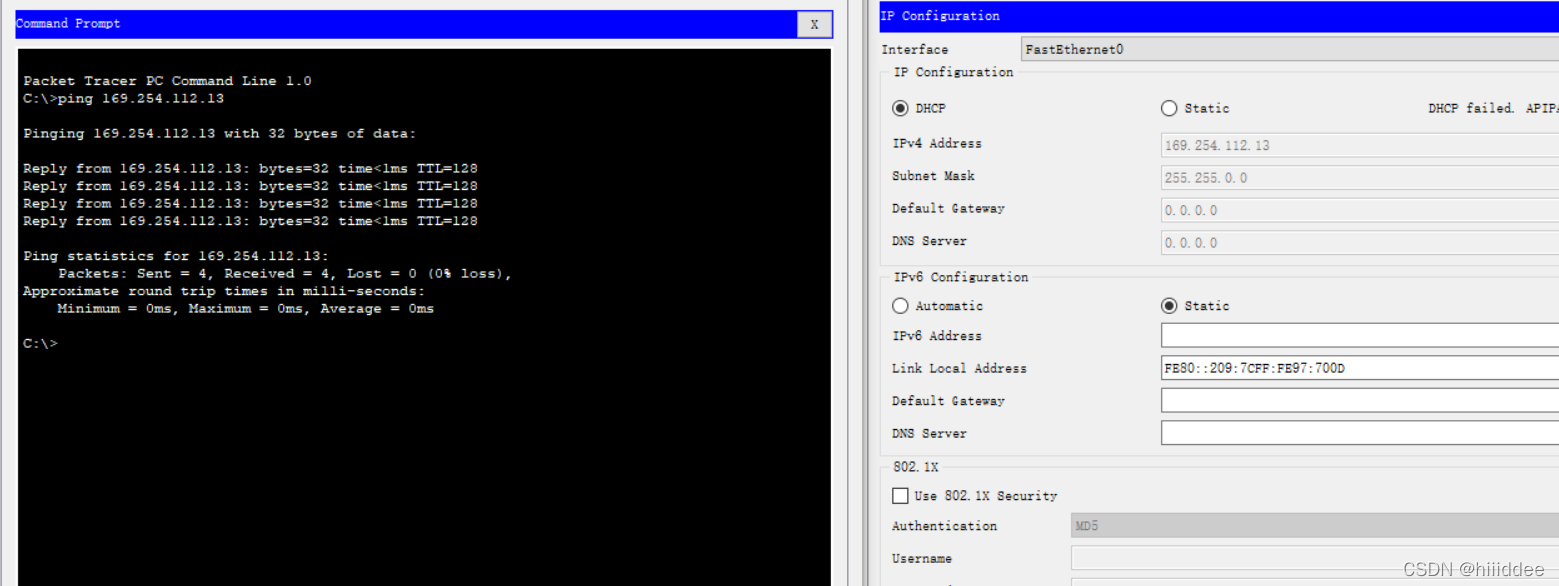

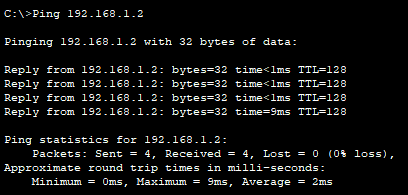

相互 ping

用交换机构建 LAN

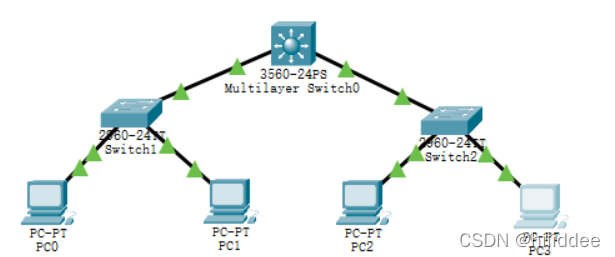

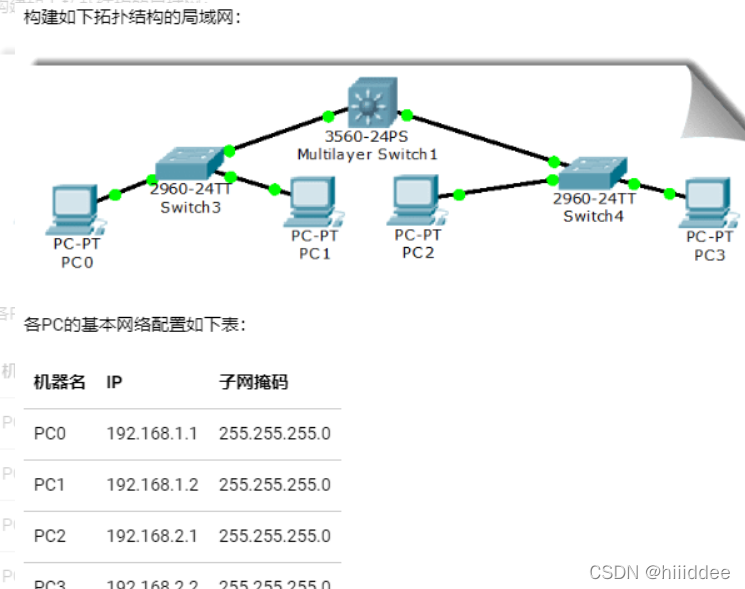

构建结构


问题：
1.PC0 能否 ping 通 PC1、PC2、PC3 ？

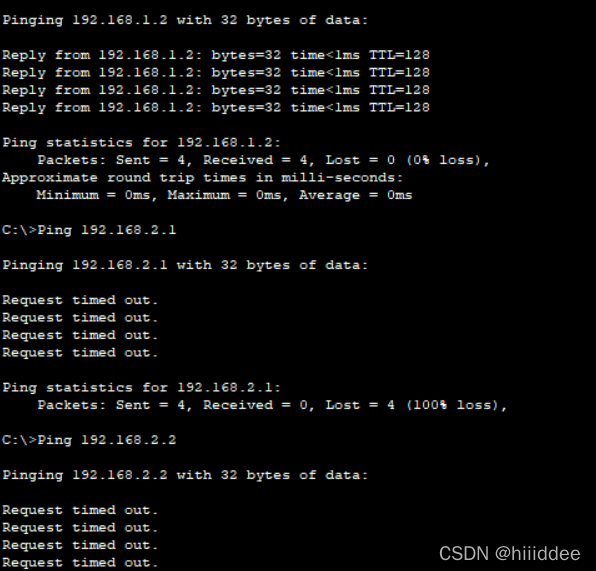

答： 能ping通PC1,不能ping通PC2，PC3

2.PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？

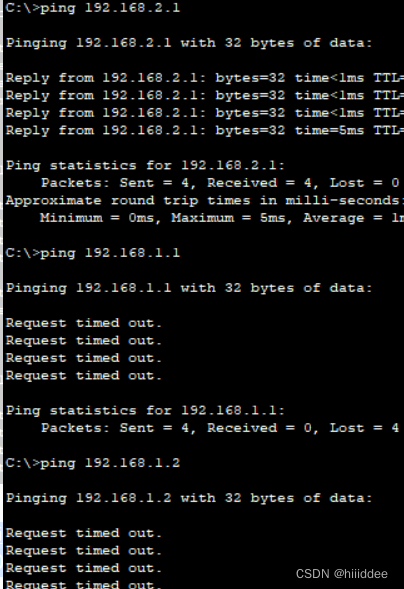

答： 能ping通PC2,不能ping通PC0,PC1.
因为PC0,PC1在同一子网，PC2,PC3在另一子网

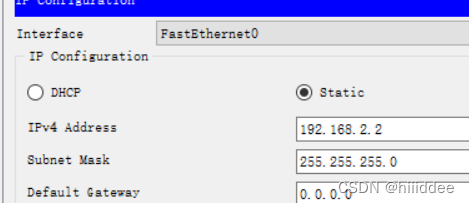

3.将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？
答： 能Ping通，因为都在同一子网下
4.使用二层交换机连接的网络需要配置网关吗？为什么？
答： 要到达外界就需要配置网关，就在子网内就不需要网关。

交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

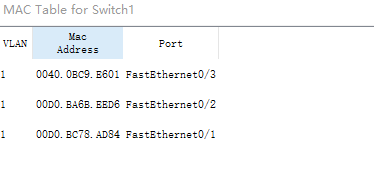

查看MAC TABLE

ping PC1后

生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

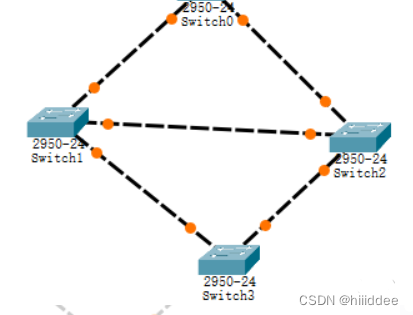

只使用交换机，构建如下拓扑：

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵具有唯一路径树即生成树！

经过一段时间，随着 STP 协议成功构建了生成树后，Switch2 的一个接口和Switch3的一个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示：
