原文链接：Onset Detection Part 3: Plotting

如果不能可视化的看到音频发生的变化，处理和分析音频将是非常单调乏味的。例如，我们可能想要可视化的看到样本的振幅变化。为了满足这种需要，我编写了一个非常简单的基于Swing的类Plot。它允许我们很容易地将一个或多个浮点数数组绘制到一个窗口，并在此过程中进行缩放，以保证我们可以看到一些音频的变化。签名如下:

public class Plot
{
   public Plot( String title, int width, int height );
   public void clear( );
   public void plot( float[] samples, float samplesPerPixel, Color color );
}

一如既往这是一个非常小巧类，它有足够的方法能够完成任务。在创建 Plot 对象时，传入它的标题以及窗口的宽度和高度(以像素为单位)。要绘制值数组，可以使用plot .plot()方法。这个方法的第一个参数是我们要绘制的样本数组。注意，这里的样本并不一定意味着PCM样本。你可以把任何你想要的东西传进来。下一个参数定义了图中单位像素应该使用多少个数组的样本。这样就允许您在x轴上缩放绘图。最后一个参数是绘制样本的颜色。如果要擦除到目前为止绘制的内容，只需调用Plot.clear()。注意，如果您绘制多个数组，它们都应该有相同的scale系数。例如，绘制两个值在[- 1,1]范围内的数组是ok的。如果绘制两个数组，一个在[-1,1]范围内，另一个在[0,200]范围内，这样做很不明智。请记住这一点。在本系列中，我们将只绘制相同比例的数组。如果要绘制不同比例的数组，应该为每个图使用不同的plot实例。而且，Plot类只使用Swing（译注：Swing是一个用于开发Java应用程序用户界面的开发工具包。），速度非常慢。您不应该使用它来可视化实时数据，因为它不能同步的完成处理。

现在让我们做一些有趣的事情，并绘制存储在“samples/”文件夹(PlotExample)中的所有歌曲样本:

public class PlotExample
{
   public static void main( String[] argv ) throws FileNotFoundException, Exception
   {
      WaveDecoder decoder = new WaveDecoder( new FileInputStream( "samples/sample.wav" ) );
      ArrayList<Float> allSamples = new ArrayList<Float>( );
      float[] samples = new float[1024];

      while( decoder.readSamples( samples ) > 0 )
      {
         for( int i = 0; i < samples.length; i++ )
            allSamples.add( samples[i] );
      }

      samples = new float[allSamples.size()];
      for( int i = 0; i < samples.length; i++ )
         samples[i] = allSamples.get(i);

      Plot plot = new Plot( "Wave Plot", 512, 512 );
      plot.plot( samples, 44100 / 100, Color.red );
   }
}

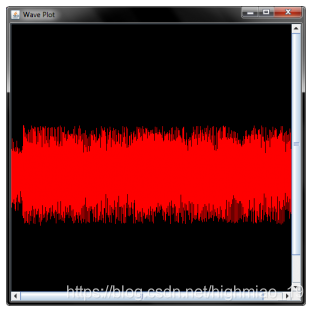

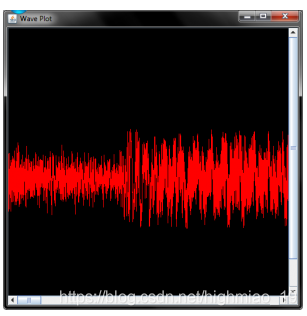

首先，我们 new 一个 wave 解码器，它将为我们提供 wave 文件的 PCM 数据。ArrayList allSamples将用于(缓慢地)读取解码器中的所有样本数据。ArrayList 能够自动调整类内的 array 数组大小，我们又偷懒了。注意，这样做不是一个好主意，因为我们必须将 float 转换为它的近亲 Float，Float 是一个对象实例。这个转化的过程叫做自动装箱，很讨厌（译注：自动装箱会影响效率，程序员都讨厌它）。在读取所有样本之后，我们将 ArrayList 转换为 float[] 数组，以便绘制它们。最后两行实例化了这个 Plot 并绘制了我们刚刚读取的样本。注意Plot.plot()的第二个参数。它告诉Plot在最终输出中，44100 / 100 = 441个样本使用一个像素。每个像素都显示了 0.001 秒的声音序列的振幅（译注：我猜是0.01秒）。您可以尝试使用这个参数来获得对波形的更细粒度的观察（警告：如果您将 samplePerPixel 参数设置得非常低，那么生成的图像将非常大，那么您需要为vm（译注：可能是jvm，Java虚拟机）提供更多的堆内存！）这是这个程序的输出:
