光功率平坦度

---

什么是光功率平坦度?

光功率平坦度指的是，光放各单波功率值与所有波平均值的功率差。

通过MCA（多通道光谱分析单元）扫描OMS（光复用段）上的所有单波光功率，计算经过光放的所有波长的功率平均值，计算每一波的单波功率与平均值的差值，对每一个差值分别取绝对值，其中最大值即为光功率平坦度的值。

• 各通道归一化实际单波功率
  • 归一化：所有通道的功率需统一折算到相同谱宽功率。
  若通道谱宽不一致，假设折算前后通道谱宽分别为A、B，折算前后通道功率分别为Pa、Pb，则Pb = 10log10（10^(Pa/10)/AB）
  • 修正MCA各单波功率Pi =归一化后Pi+（OA输出总功率 - MCA扫描的所有波功率和）
• 平均功率
  平均功率 =（P1/W1+P2/W2+ … +Pn/Wn）* 50
  Pn：单通道标称功率，mW
  Wn：通道谱宽，GHz
  N：监控信号波长数，不含监控的噪声通道和非监控通道

为什么需要光功率平坦度指标？

在波分系统长距离光传输过程中，由于各波传输光功率差异较大会产生非线性效应，严重影响系统性能，为了避免因各通道光功率失衡导致光传输链路的信噪比劣化，使通信质量下降甚至中断，需要调节系统光功率平坦度。

光功率均衡调节

根据功率监控点上报的功率谱，调节系统光功率平坦，按照如下原则：

1. 对于光功率高于平均光功率的单波，调节通道内的光衰减器，增大其衰减值，使单波光功率降低至平均值或附近。
2. 对于光功率低于平均光功率的单波，调节通道内的光衰减器，减小其衰减值，使单波光功率增大至平均值或附近。

根据功率监控点所在的位置，光功率均衡可以分为发端功率均衡、中间级功率均衡和收端功率均衡。

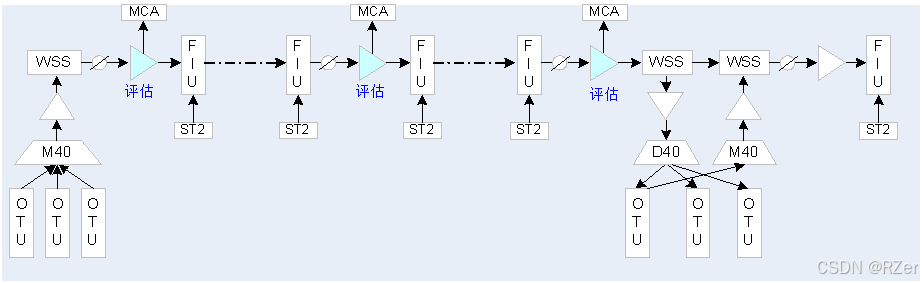

图4-11 光功率均衡调节示意图

---
