手机游戏渲染效果分析

前言

最近常有人问我怎么去分析其它画质比较高的游戏的渲染，比如崩坏3啊，七日之都啊。正好这几天有空，就简单写一篇关于分析其它游戏渲染的文章。这篇文章主要分析手游，PC原理基本类似。另外声明一下，文章的内容目的是为了学习，不用于其它用途。

一、分析工具

分析其它游戏的渲染之前，肯定要有一个合适的工具去抓取游戏GPU的渲染帧。基本不同的GPU厂商都有着自己的图形工具，像NVIDIA的Tegra Graohics Debugger，ARM的Mali Graphics Debugger。本文采用Mali Graphics来抓取分析Android游戏渲染帧，这个工具可以从ARM官网去下载（developer.arm.com）。

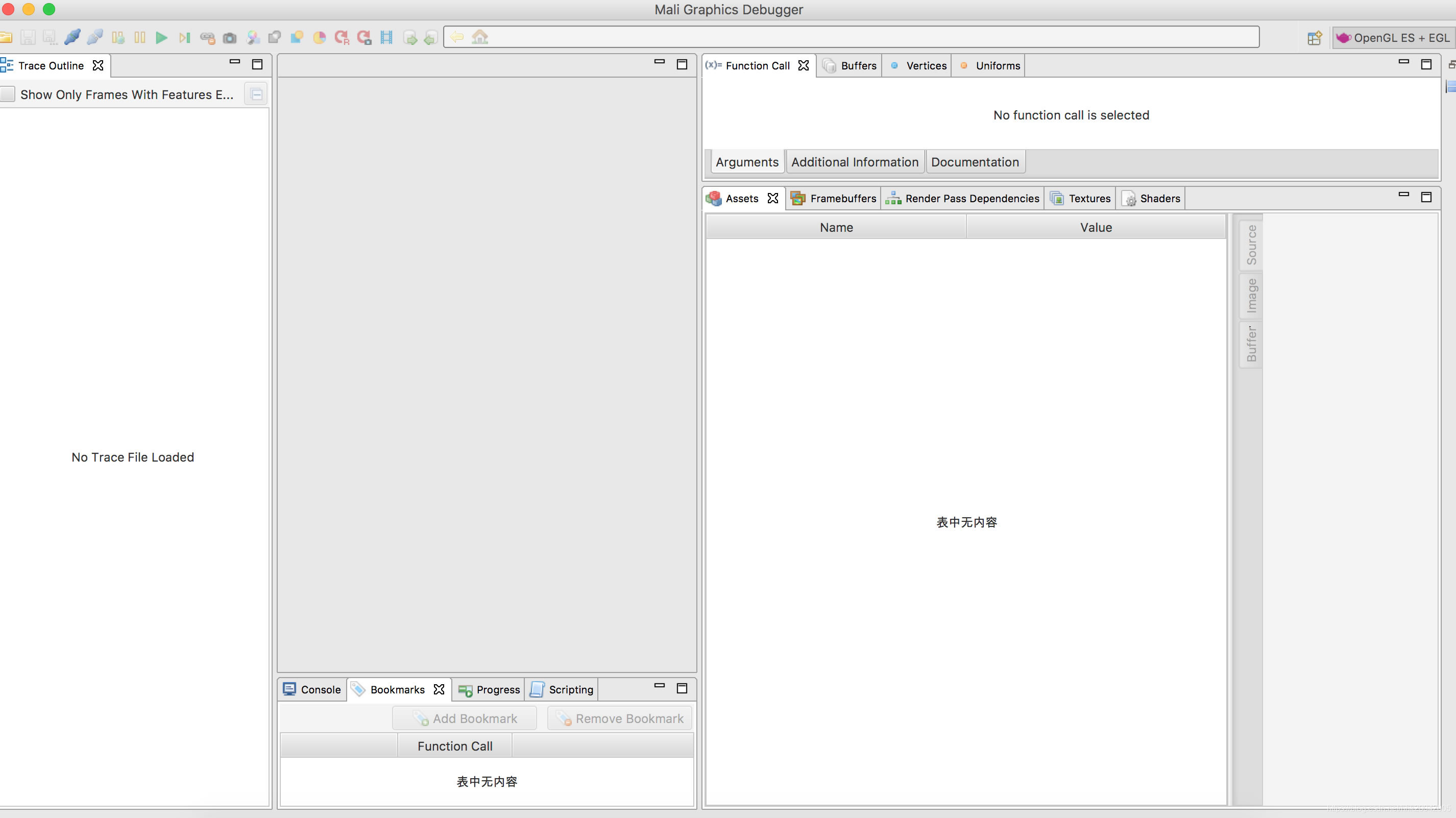

安装后，就可以看到下面的界面，里面包括了Framebuffers，Textures，Shaders，这些统统可以被抓取到！接下来我们就一步步去抓取分析渲染流程。

二、找到一个Android手机并安装目标游戏APK包。

接下来需要一个Android手机，我是有一个专门Root的测试机，最新的Mali工具好像不需要Root了，这个需要自己确定下。至于目标游戏嘛，因为前段时间二次元游戏玩的比较多，就分析一个二次元游戏的吧，顺便学习学习人家怎么做的渲染。

首先，需要去官方找到Mali Graphics这个工具的使用文档，大致叫Mali Graphics Debugger User Guide， 然后按照里面描述的，在Adnroid手机上安装对应的调试软件。

等上面的准备工作做完以后，使用Mali工具连接手机直接进行调试，然后启动游戏，随便进入一个场景，然后可以抓取一帧。如下图，就是抓取的一个场景。Framebuff就是当前屏幕图像，可以看到整个抓取的场景。
