结合抓包工具（如 tcpdump, Wireshark, bpftrace, hubble）来分析 MetalLB + Cilium + eBPF + VIP:Port 的访问流程

结合抓包工具（如 tcpdump, Wireshark, bpftrace, hubble）来分析 MetalLB + Cilium + eBPF + VIP:Port 的访问流程，可以精准验证每一步数据包的变换过程与路径跳转，有助于排查问题和深入理解网络行为。

以下是一个详细的 抓包分析步骤指南，按流程阶段划分：

---

🧪 抓包分析总览表

流程阶段	抓包位置	目的	推荐工具	关键点
1. ARP 宣告	MetalLB Speaker 节点	验证 MetalLB 是否成功广播 VIP 所属权	tcpdump	ARP who-has / is-at
2. 客户端请求到达	VIP 所在 Node	查看外部请求是否正确到达	tcpdump, Wireshark	VIP 为目标 IP
3. eBPF 处理前	eth0 接收包前	验证是否命中 Cilium eBPF hook	tcpdump -i eth0, bpftrace	VIP+Port
4. eBPF 执行 DNAT	eBPF Trace	查看 VIP 是否被替换为 PodIP	bpftrace, hubble observe	源/目标 IP 转换
5. 本地转发	veth pair 处	确认数据包进入 Pod	tcpdump -i cilium_XXX	目标为 Pod IP
6. 跨节点转发	Node A & C	验证是否封装、隧道协议使用	tcpdump udp port 8472（VXLAN）	源为 NodeA，目标为 NodeC
7. Pod 响应处理	Node C	查看 Pod B 的响应包出发	tcpdump -i cilium_XXX	源 IP 为 PodIP
8. 响应 SNAT	Node A or C	验证响应包 SNAT 是否生效	bpftrace, tcpdump	源 IP 改为 VIP/Node IP
9. 客户端收到包	客户端侧	查看是否成功收到并匹配预期	tcpdump, Wireshark	VIP:Port 回复 Client

---

🧭 分步骤详细操作

🧩 步骤 1：抓取 ARP 广播（VIP 宣告）

# 在 MetalLB Speaker 所在节点
tcpdump -i eth0 arp and host <VIP>

观察：

ARP, Reply <VIP> is-at <MAC>

表示 Speaker 已正确宣告 VIP。

---

🧩 步骤 2：客户端请求到达节点

# 在 Node A，VIP 所属节点
tcpdump -i eth0 'tcp and dst host <VIP> and dst port <Port>'

确认：

• 报文成功到达节点
• 未被中间网络丢弃

---

🧩 步骤 3：eBPF 捕获数据包入口

• 用 bpftrace 观察 eBPF 捕获行为：

bpftrace -e 'tracepoint:net:netif_receive_skb { printf("Packet received: %s\n", comm); }'

• 用 Hubble 观察：

hubble observe --from-ip <Client IP> --to-ip <VIP>

确认：

• eBPF 程序已生效
• 数据包已被重定向

---

🧩 步骤 4：验证 DNAT 后目的地址

• 抓 Node A 的 cilium_host 接口：

tcpdump -i cilium_host

确认 VIP ➜ PodIP_B 转换是否成功

---

🧩 步骤 5：本地 Pod 转发确认

# 抓 Pod 的 veth 设备（如 vethXXXX）
tcpdump -i vethXXXX

目标 IP 应为 PodIP_B。

---

🧩 步骤 6：跨节点封装验证

• 若 Pod B 不在 Node A，则抓 VXLAN：

tcpdump -i eth0 udp port 8472

解包可见：

• 源 IP 为 Node A
• 目标 IP 为 Node C
• 内层 IP 为 PodIP_B

---

🧩 步骤 7：Pod B 响应包发送分析

# 在 Node C 的 cilium interface 或 veth 处
tcpdump -i cilium_XXX or vethYYY

确认源 IP 为 PodIP_B，目的 IP 为客户端

---

🧩 步骤 8：响应 SNAT 是否执行

• 对比不同 externalTrafficPolicy：

Cluster：

# 在 Node A 出口
tcpdump -i eth0 'tcp and src host <VIP>'

Local 且 Pod 本地：

tcpdump -i eth0 'tcp and src host <NodeIP>'

---

🧩 步骤 9：客户端抓包验证

tcpdump -i eth0 'tcp and port <Port>'

确认回复包：

• 源 IP 是 VIP/NodeIP
• 目标 IP 是客户端

---

🔍 进阶技巧

✅ 使用 Wireshark 分析 PCAP

tcpdump -i eth0 -w trace.pcap

导入 Wireshark，设置过滤条件：

ip.addr == <VIP> or ip.addr == <PodIP>

---

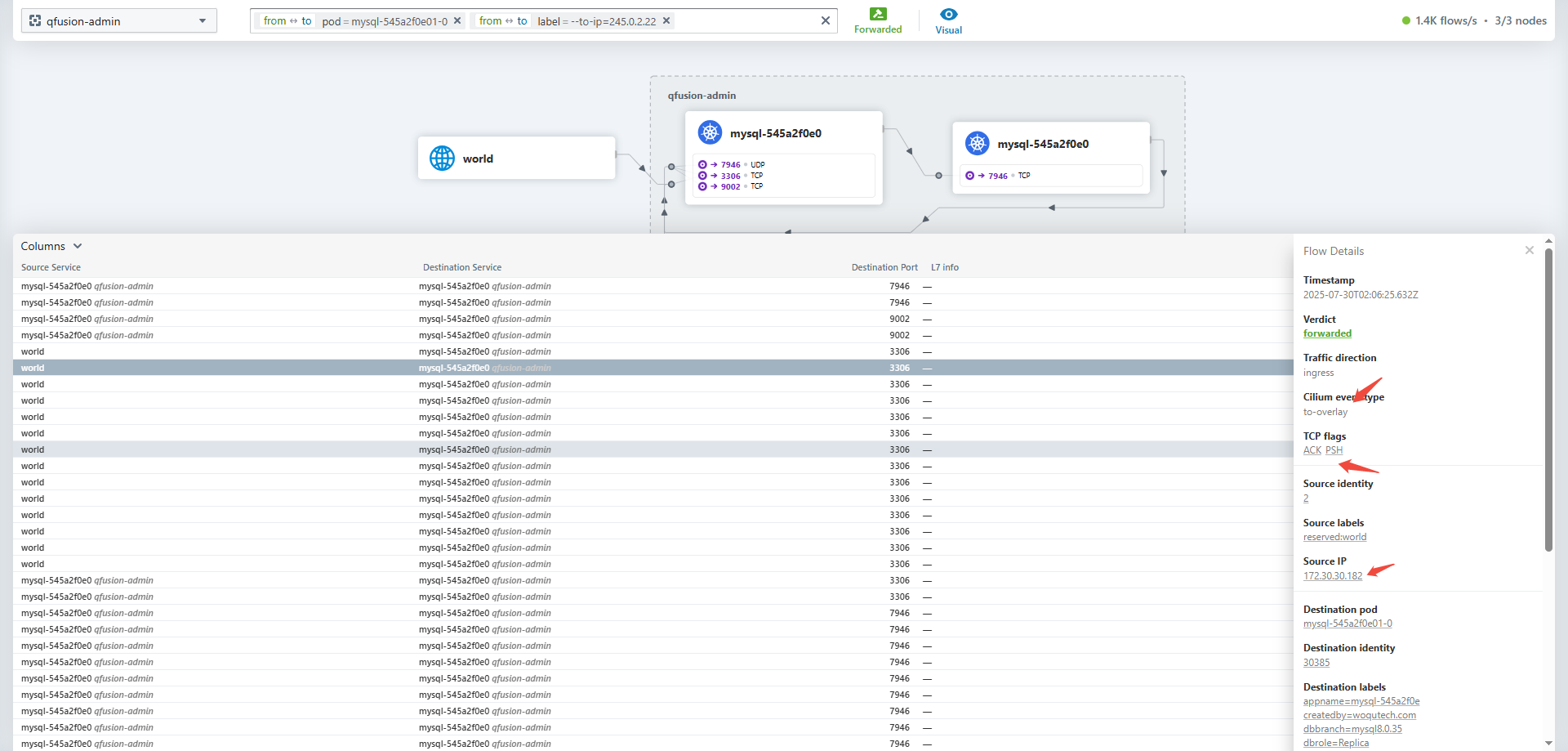

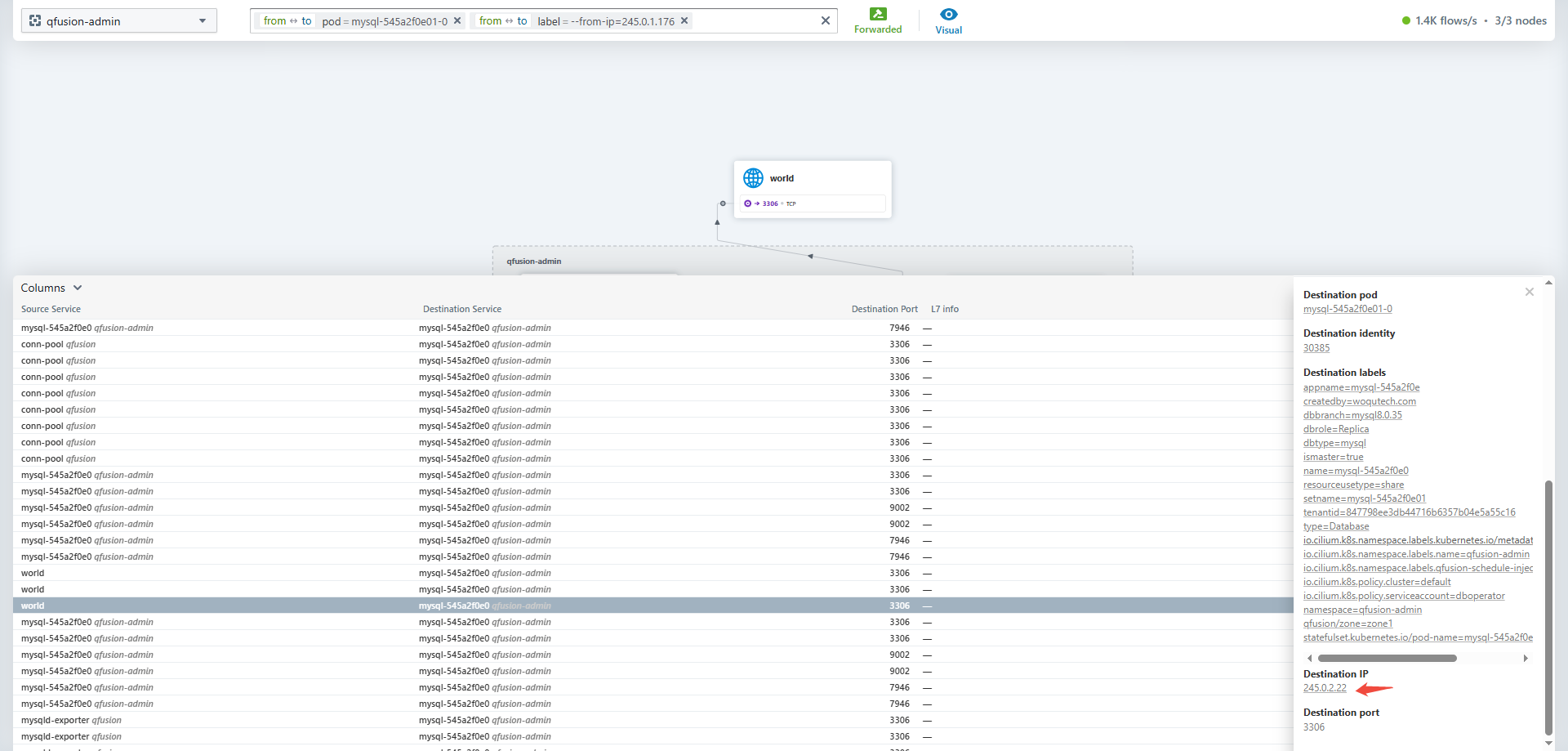

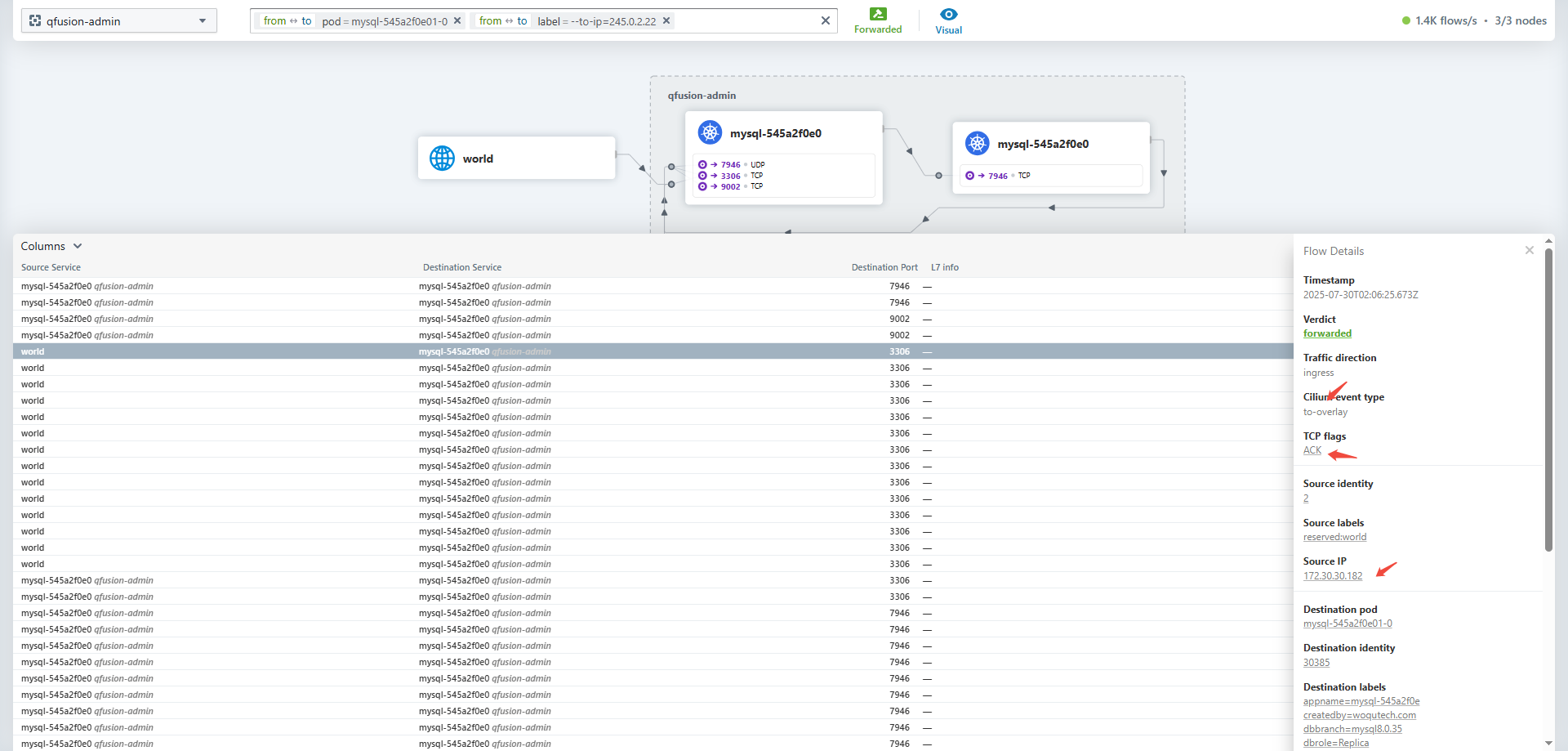

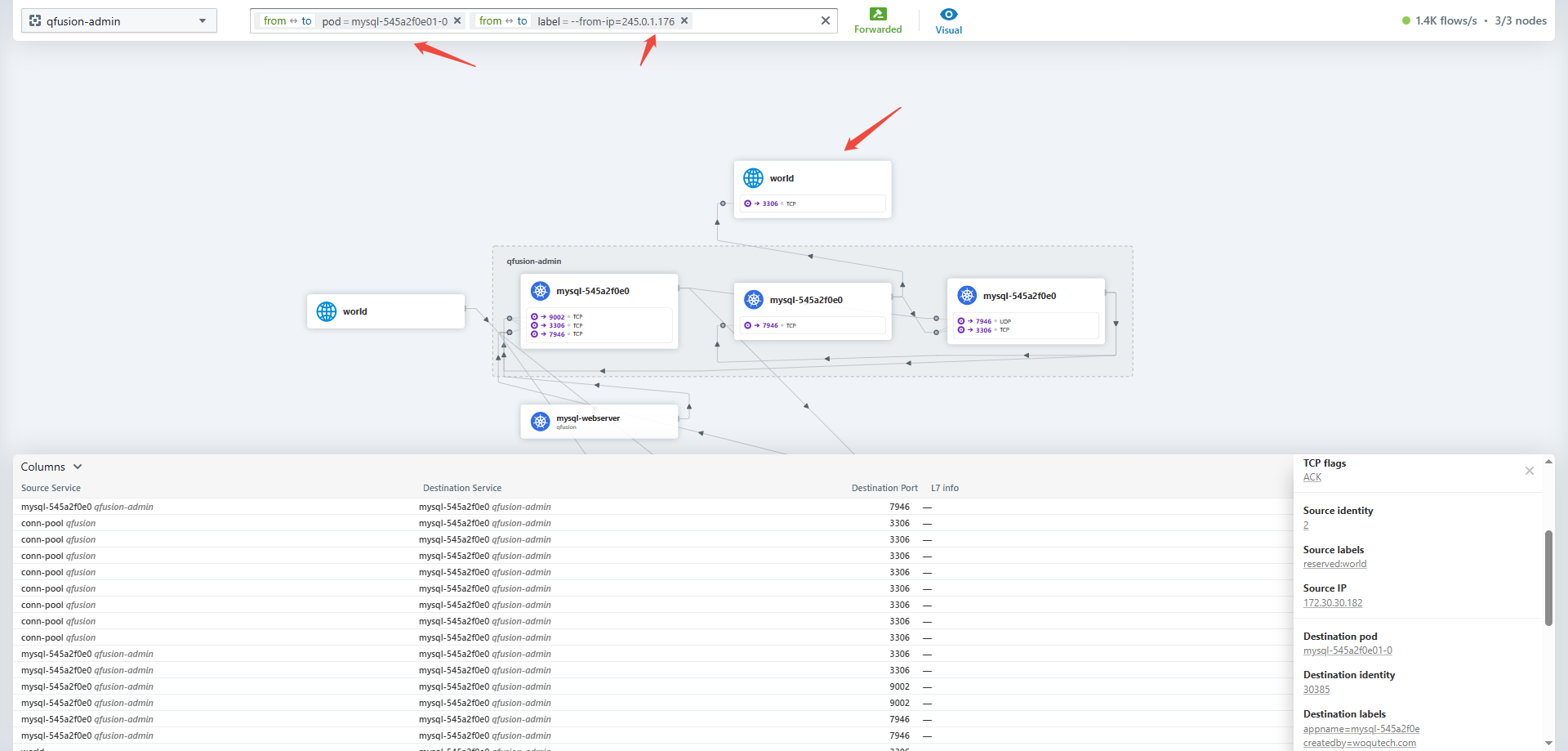

✅ 使用 Hubble CLI/UI（Cilium 可视化）

hubble observe

可查看：

• VIP ➜ Pod 的转发路径
• SNAT/DNAT 行为
• 各节点间跳转

---

🧷 补充工具推荐

工具	用途
tcpdump	抓原始数据包
bpftrace	跟踪内核 hook 行为
hubble	可视化流量路径
Wireshark	分析协议与封装结构
cilium monitor	跟踪 eBPF datapath 中的事件

---

是否需要我提供一套 抓包脚本模板 或 Wireshark 过滤表达式集合？可以进一步加速实战分析效率。
