国产板卡设计原理图:2226-基于JFM7K325T PCIeX8 四路光纤卡

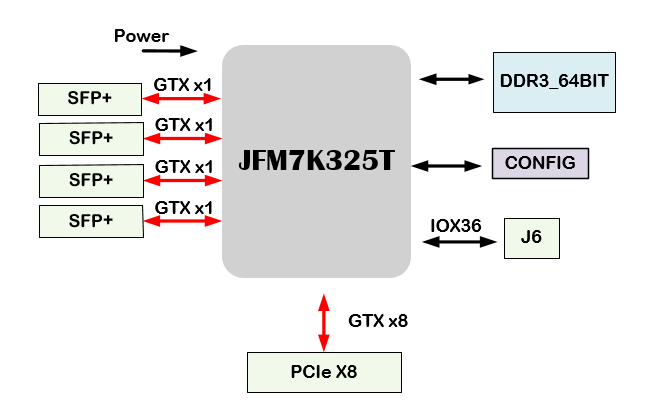

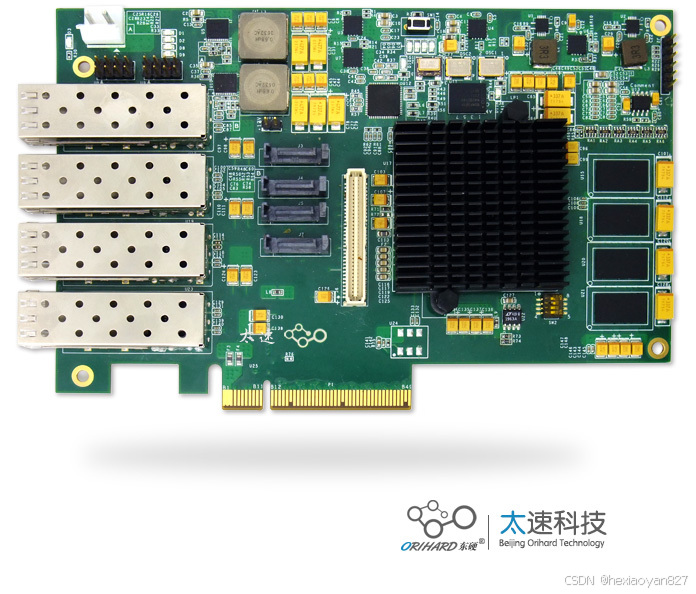

一、板卡概述

      板卡主芯片采用JFM7K325T FPGA,pin_to_pin兼容FPGAXC7K410T-2FFG900,支持8-Lane PCIe、64bit DDR3、四路SFP+连接器、四路SATA接口、内嵌16个高速串行收发器RocketIO GTX,软件具有windows驱动。

二、功能和技术指标:

板卡功能

参数内容

主处理器

JFM7K325T

板卡标准

PCI EXPRESS CARD REV. 1.1,全高,2/3长卡

电气规范

支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准

板载缓存

1路 64bit DDR3, 容量2GByte

加载Flash

 128Mbit @PC28F128MAP30

高速接口

PCIeX8

4路光纤SFP+,支持万兆以太网,Aurora,RapidIO协议

低速接口

18路LVDS或者36路 LVTTL IO

板卡尺寸

 177.64*111.07

板卡重量

(含散热片)

板卡供电

+12V@3A

板卡功耗

36W

工作温度

Industrial  -20℃到+65℃


三、接口测试软件:

板卡功能

参数内容

主处理器

JFM7K325T

软件版本

ISE14.7

编程语言

Verilog

板卡接口测试程序

DDR测试、PCIe IO模式测试,GPIO测试程序,光纤Aurora测试程序

板卡接口应用程序

PCIe V2.0 XDMA 测试FPGA程序,

Windows 7,Linux驱动程序



四、应用领域

  光纤数据收发,隔离,加速计算。
