国产化板卡设计原理图：2288-基于FMC接口的JFM7K325T PCIeX4 3U VPX接口卡

基于FMC接口的JFM7K325T PCIeX4 3U VPX接口卡

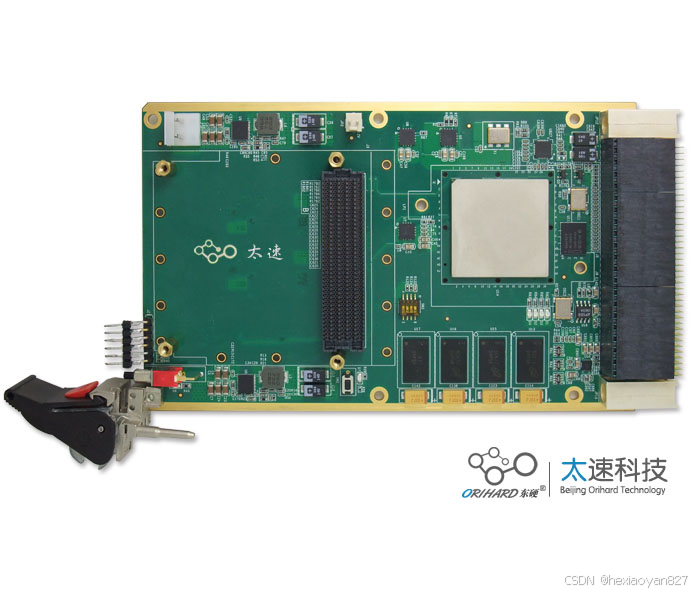

一、板卡概述

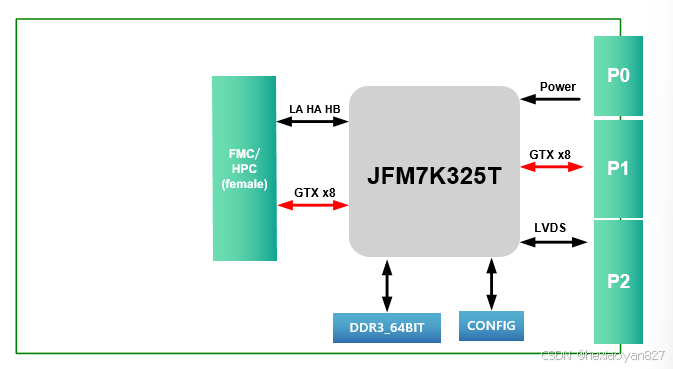

      标准VPX 3U板卡， 基于JFM7K325T 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。可应用于高性能计算，频域算法，如与FFT的加速等；配合AD，DA FMC子卡，实现高速数据采集，回放。

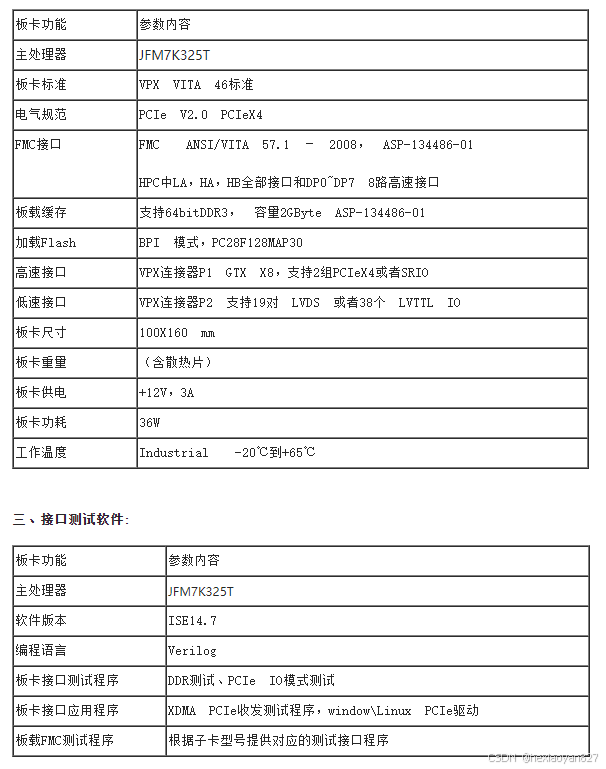

二、功能和技术指标：

四、应用领域

      数据采集IO卡，软件无线电处理平台
