FMC子卡设计方案：202-基于TI DSP TMS320C6678、Xilinx K7 FPGA XC7K325T的高速数据处理核心板

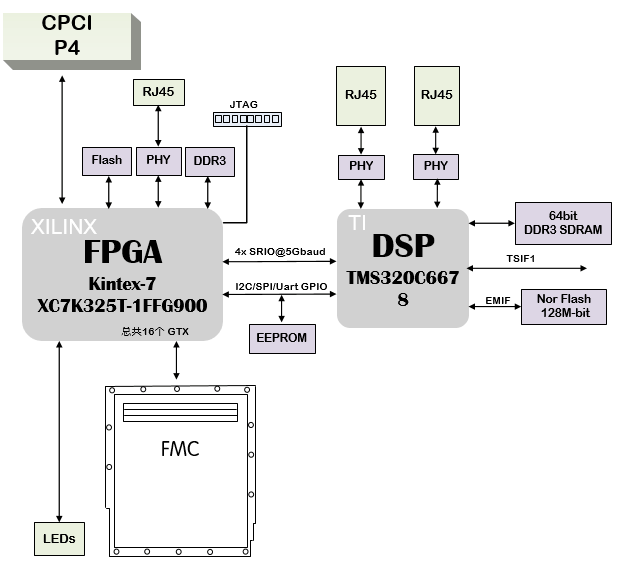

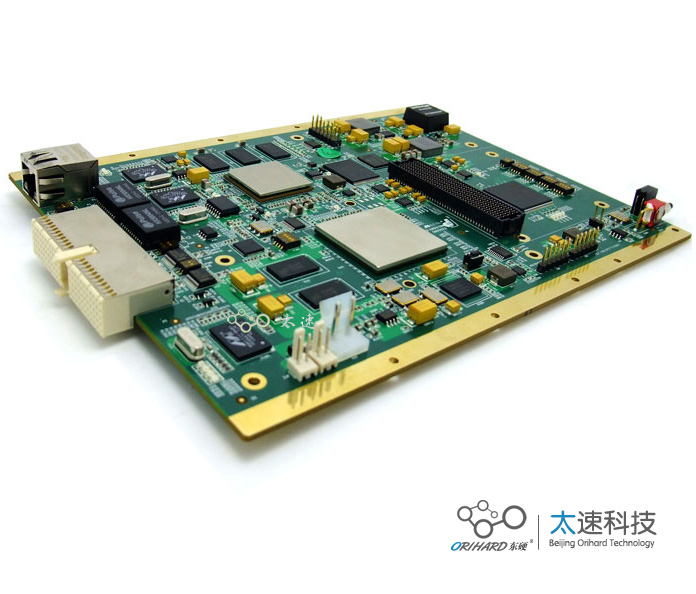

一、板卡概述 该DSP+FPGA高速信号采集处理板由我公司自主研发，包含一片TI DSP TMS320C6678和一片Xilinx FPGA K7 XC72K325T-1ffg900。包含1个千兆网口，1个FMC HPC接口。可搭配使用AD FMC子卡、图像FMC子卡等，用于软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。

二、技术指标 1. 以xilinx 公司K7系列FPGA XC72K325T和TI公司的TMS320C6678为主芯片。 2. 具有千兆以太网输出功能（DSP/FPGA各一个）。 3. DSP支持256M X64bit，FPGA支持256MX32bit，使用芯片MT41J256M16RE-15E IT。 4. DSP 外接32MB字节 Nor Flash，1GB字节Nand Flash。 5. DSP 输出1路uart接口，可配置RS232 ，RS422接口 6. DSP以太网具有在线可编程下载功能 7. FPGA与DSP接口: Rapidio X4,SPI ,GPIO. 8. FPGA输出2路uart接口，可配置RS232 ，RS422接口 9. FPGA外接HPC高速信号接口，全信号标准定义。 10. 板卡大小：200mm×155mm。   三、芯片介绍 　　1．DSP芯片介绍 　　TMS320CC6678是TI推出的新一代DSP芯片，它的内核、外设接口和内部互联的能力比C64x系列的DSP有了非常大的提高。首先，它具有八个处理器核C66x，并且C66x核同时具备320GMAC的定点和160GFLOP的浮点处理能力。然后，其外设集成了新一代的SRIO2.1、PCIe2.0和HyperLink等高速接口。另外，内部互联也采用新的TeraNet开关互联技术，具有非常高的速率。 　　2. FPGA芯片介绍 　　Xilinx 公司Kintex7系列FPGA XC7K325T-1FFg900I 为主芯片，XC57K325T 具有Logic Cells 326080个， 大RAM模块4000 Kb，DSP Slices840个，CMT时钟管理10个 RocketIO GTX 16个，总IO bank 10个， 大使用IO数500个。 　　FPGA外挂1组DDR3，容量为256Mx32bit。 四、物理特性： 　    工作温度:支持工业级-40℃~85℃        工作湿度：10%-80% 五、供电要求: 　　双直流电源供电。整板功耗 50W。  　　电压：板卡工作电压 12V 5A 。  　　纹波：≤10% 六、应用领域 　　高速图像采集、处理、软件无线电、图像数据采集、广播电视等。 七、子卡配用 子卡类别 板卡名称 板卡标识码 AD/DA子卡 FMC125-基于FMC接口的两路125Msps AD，两路160Msps DA子卡模块 06ADDA000125 FMC145-四路16位125Msps AD FMC子卡模块 06ADDA000145 FMC150-基于FMC接口的2路250Msps AD、2路800Msps DA FMC接口子卡模块 06ADDA000150 FMC141-4路 250Msps/16bits ADC, FMC板卡 06ADDA000141 FMC144-八路14位250MSPS AD FMC-HPC模拟数字转换器板 06ADDA000144 FMC160-两路14位400Msps AD，两路16位1.2Gsps DA FMC子卡模块 06ADDA000160 FMC209-基于FMC的4路125MAD输入、2路1GDA输出子卡 06ADDA000209 FMC210-1路1Gsps AD、2路2.5Gsps DA的FMC子卡 06ADDA000210 图像子卡 基于FMC接口的2路CameraLink输入子卡模块 06CamLink088 基于FMC接口的2路CameraLink输出子卡模块 06CamLink095 基于FMC的8路光纤SFP的子卡模块 06FMCSFP0154 基于FMC的2路万兆光纤SFP+子卡模块 06XFP000165 基于FMC接口的8路LVDS输入 1路DVI输出子卡 06DVILVDS0215 基于FMC接口的1路full Camera Link输入 1路HDMI(DVI)输出子卡 06CamLink216 DSP子卡 基于FMC接口的TI DSP TMS320C6455子卡模块 06TI6455099 基于FMC接口的TI DSP TMS320C6748子卡模块 06C67480162
