本文介绍了如何使用LABVIEW结合PLCSIM进行PLC编程学习的实战方法，通过设置step7、PLCSIM、NETTOPLCSIM和NI OPC Server，实现虚拟PLC与LABVIEW之间的通信，降低了实际操作PLC的学习成本。

前言

刚开始学plc，本来想买一块plc在家里练练手，无奈发现一块主控模块就上百上千，在加上一些扩展模块不就要上万了，这学习成本也太高了。所有我决定用labview联合plcsim可视化自己写的程序，让学习更加贴近现实。

用到的软件

  1. step7v5.6
  2. PLCSIM
  3. nettoplcsim
  4. labview+DSC模块

设置

1. step7

在选择cpu的时候选有pn口的
在这里插入图片描述

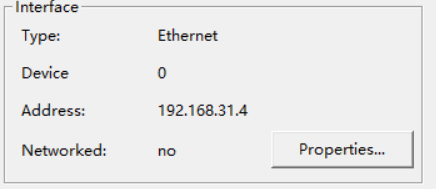

设置pn口的地址
在这里插入图片描述
与自己电脑在同一个网段下面
