Proteus使用心得(1) -- I2C调试器

1. 前言

学习单片机不仅头发会变少，钱包也会变薄。买一套单片机学习套装，加上各式各样的外围器件，动辄就要几百块。然而proteus这款电路仿真软件就很好地照顾到我们穷学生的痛处，妈妈再也不用担心我们没钱学单片机了。

2. I2c介绍

I2c是同步通信，因为主从共用一条SCL时钟线，然后用SDA数据线传信息。

开始信号	结束信号

写/读数据	答应从机

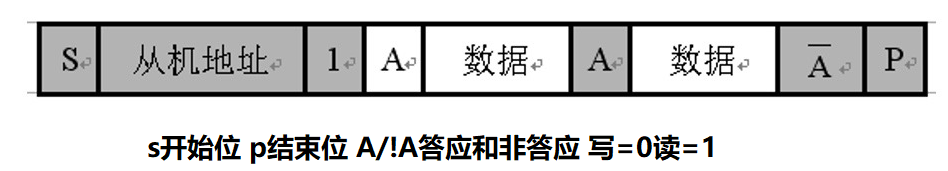

主机向从机发信息

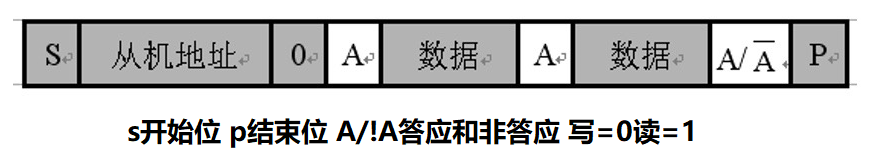

主机接收从机信息

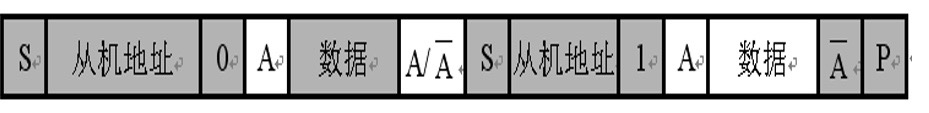

中途收发变换

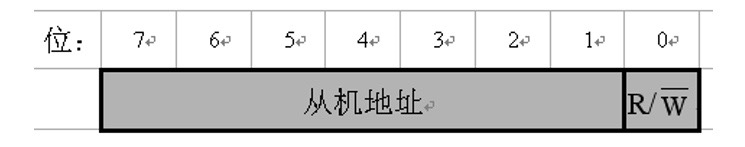

从机地址码

3. I2c调试器

3.1 i2c调试器位置

在这里可以找到I2C调试器

3.2 打开调试器

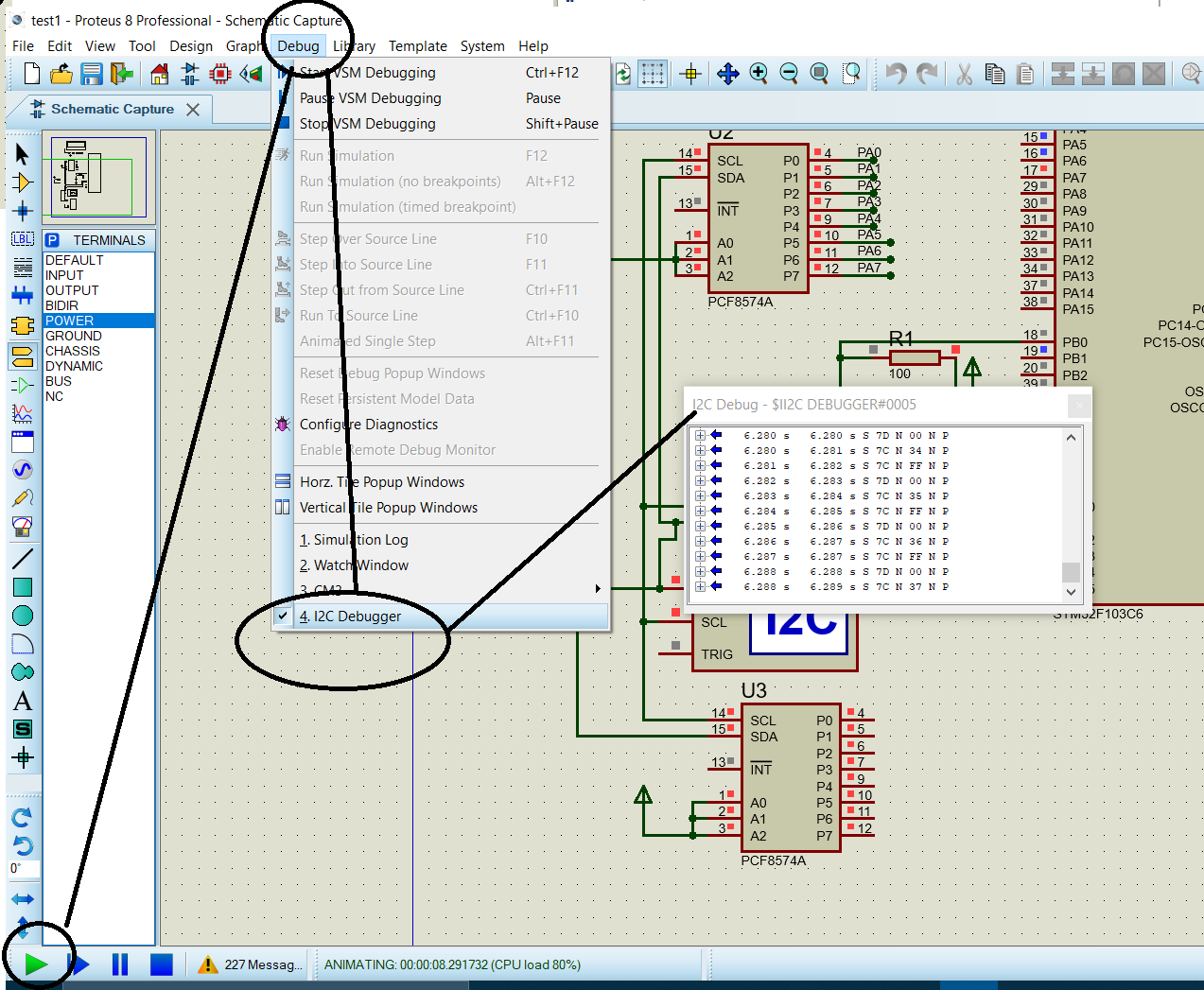

当仿真运行时不小心删了窗口，可以这样重新打开

3.3 调试器界面

界面刚开始很小，左右拉一下会有出现其他分栏

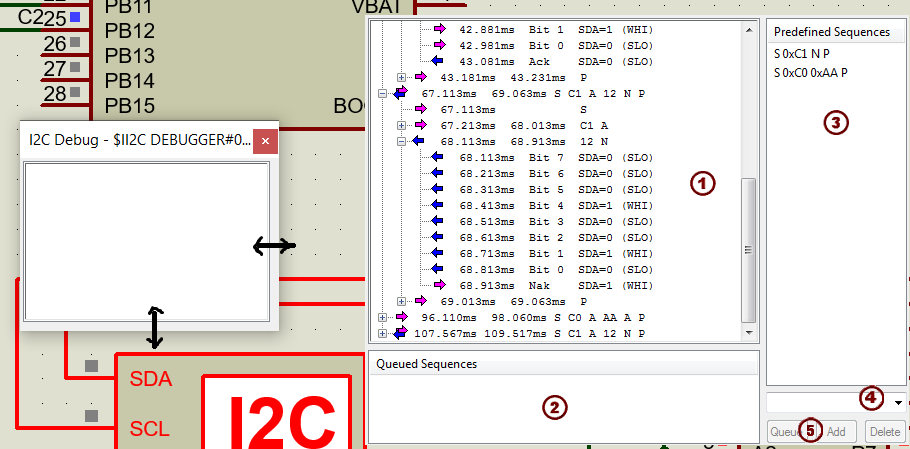

（1）界面 是记录数据传输日志，其中箭头表示从机和主机的传输方向XXXXXs 表示时间，S/P/A/N 分别表示开始信号，结束信号，从机的答应和非答应信号
(2) (3) (4) (5)界面 是把i2c调试器当中从机调试用的

3.4 当proteus口中有想要的i2c协议的器件
找到想要的器件（这里以PCF8574A为例）

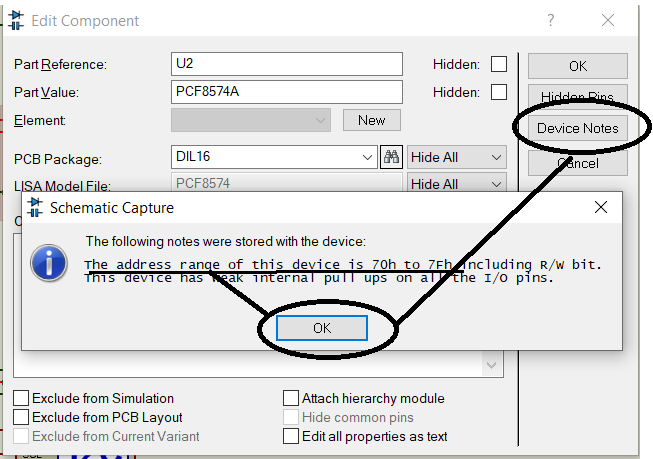

查找器件的地址

我们选择器件地址是7E（因为他是包括了读写位，最低位先为零以后再作处理）。注意要选择器件的地址范围的最高那个（又例如40h-4Fh的器件，地址选择4E）

然后把调试器的SCL SDA连接好了就可以通过观察（1）界面来判断自己的时序是不是正确的，如果（1）界面啥都没有或者有很多？，那一定是时序错了，回头要去改一下。

出现这样子的就说明通信成功了。

3.5 当proteus口中没有想要的i2c协议的器件
当库里没有想要的器件，我们可以用i2c调试器去模拟

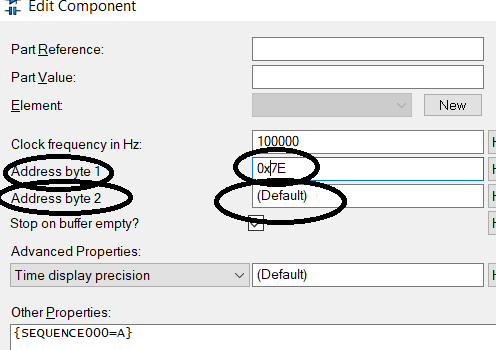

地址1是填写模拟设备的地址 写8位（如7E）读写位留0

连接好SCL 与SDA然后开始仿真

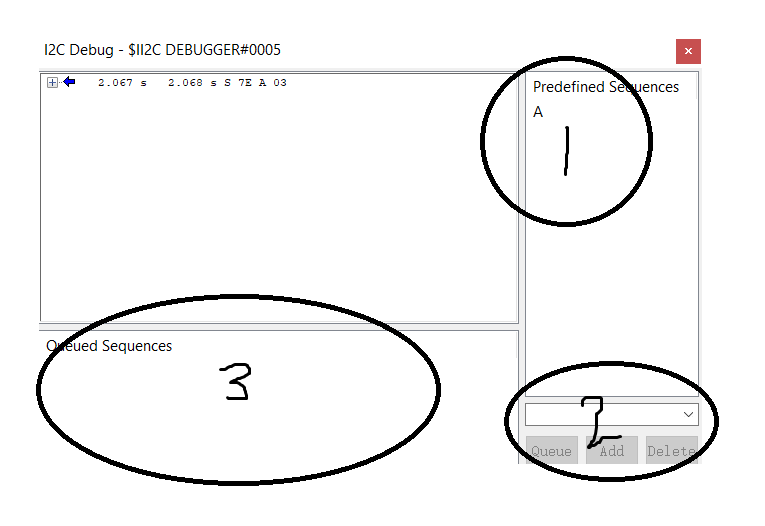

然后一会仿真就会暂停，然后出现一小段日志，这是因为我们还没有写队列，也就是这个用i2c调试器模拟的从机没有给主机发送答应信号，

所以我们可以在2中拉下来选择A 按queue放到了3中，然后继续仿真，就可以通信成功了（1 是预队列，个人感觉没怎么用到）

4. 总结

可能i2c还有更多的用途，但这两个确实很实用，特别是对于刚接触i2c的小伙伴来说，大大节省了debug的时间，但最重要的是够装逼。
