某Connector parameter 分析：

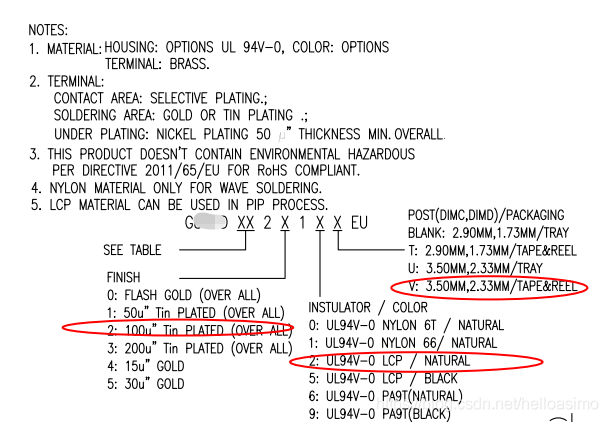

1. 某ATX Connector parameter 分析：

1）.50u‘‘ Tin是指镀锡的厚度，每50u'' Tin锡可以插拔约20次左右；

       每15u‘’ Gold镀金，约可以插拔50次；

2）.UL94V是防火等级， -0是最高防火等级，指的是Connector的Insulator（塑料）最耐烧的意思吧。

       NYLON, LCP, PA9T都是Insulator的不同材质，其中LCP品质最好，杜邦公司可以生产。

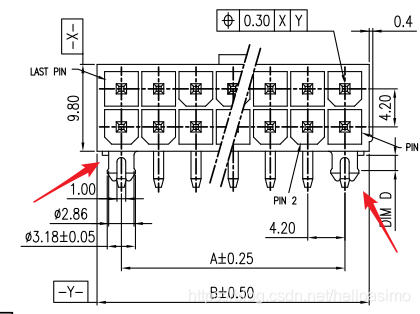

3）T 和V 指下面图2的箭头所指参数D的要求，选择T or D与PCB thickness相关， 2mm=V； 1.6mm=T;

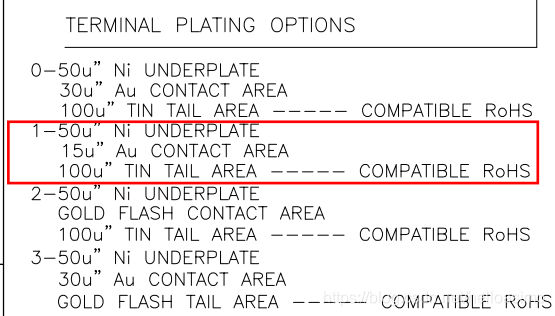

2. 某 Connector parameter 分析：

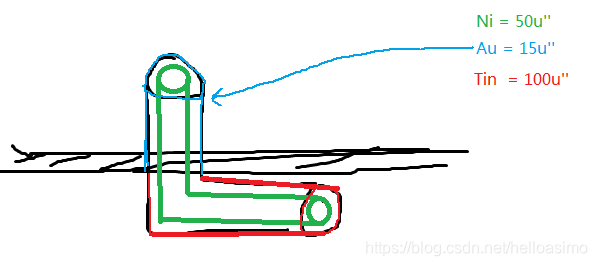

分析；

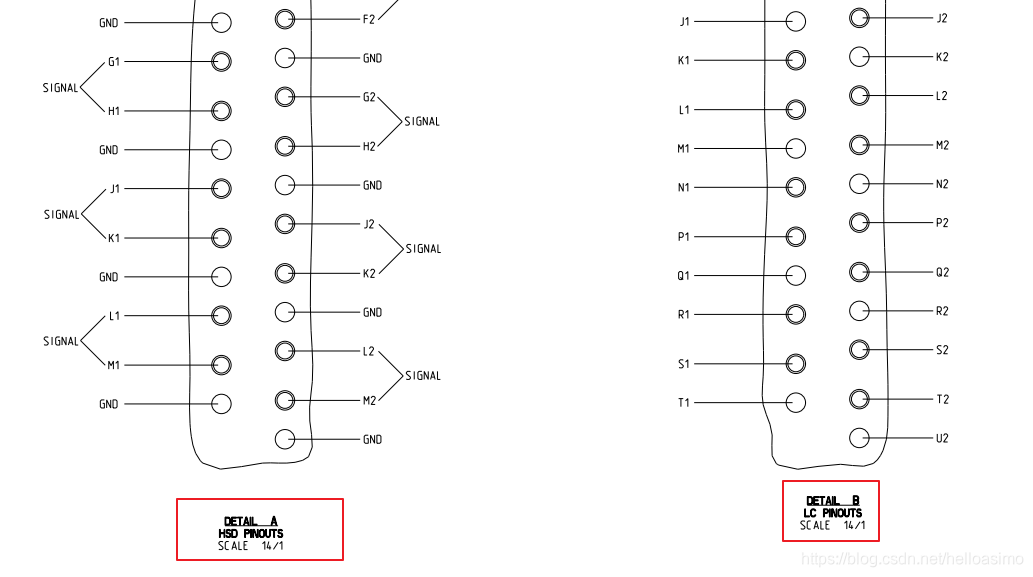

3.  LC pinout 达不到pcie 3.0 速率，其各个pin不含有固定的GND;

     HSD(High Speed Differencial), 可以达到pcie3.0. 其pin中含有固定的GND;
