一、 Yarn 简介
1、Yarn 是什么
Apache Hadoop YARN (Yet Another Resource Negotiator,另一种资源协调者)
一种新的 Hadoop 资源管理器,一个通用资源管理系统
为上层提供统一的资源管理与任务调度及监控,提高了集群管理效率、资源使用率、数据共享效率
2、产生背景
在 Hadoop1.x 中 MapReduce 是 Master/Slave 结构,在集群中的表现形式为:1 个 JobTracker 带多个 TaskTracker,我们称之为 MRv1。
Master:是整个集群的唯一全局管理者,功能包括:作业管理、状态监控和任务调度等即MapReduce 中的 JobTracker。
Slave:负责任务的执行和任务状态的汇报,即 MapReduce 中的 TaskTracker。
MRv1 包括三个部分:运行时环境(JobTracker 和 TaskTracker)、编程模型(MapReduce)和数据处理引擎(Map 任务和 Reduce 任务)。
JobTracker 主要功能:
资源管理,协调平衡集群中的计算节点,合理分配。
任务调度,一个作业对应多个任务,负责任务调度、状态监控、容错管理等。
TaskTracker 主要功能:
执行任务,响应 JobTracker 命令,如启动、停止任务等
汇报心跳:汇报节点健康状况、资源使用情况等。汇报任务执行进度、任务运行状态等。
MRv1 存在的主要问题:
JobTracker 单点故障,如果它挂掉,整个系统无法运转
JobTracker 负载过重,限制了集群扩展,随着节点规模的增大,称为集群的瓶颈
仅支持 MR 计算框架,适合批处理、基于磁盘的计算
资源与计算没有很好的解耦设计,一个集群只能使用一个计算框架,如 Hadoop&MapReduce 集群、Spark 集群、Tez 集群等。造成管理复杂、资源利用率低的难题
综上所述 MRv1 有以上缺陷:扩展性受限、单点故障、难以支持 MR 之外的计算框架。多计算框架各自为战,数据共享困难,资源利用率低。这些因素催生了 Yarn 的产生。
3、Yarn 特点
资源管理与计算框架解耦设计,一个集群资源共享给上层各个计算框架,按需分配,大幅度提高资源利用率
运维成本显著下降,只需运维一个集群,同时运行满足多种业务需求的计算框架
集群内数据共享一致,数据不再需要集群间拷贝转移,达到共享互用
避免单点故障、集群资源扩展得到合理解决
4、Yarn 应用
需要统一资源管理和任务调度的平台均可以使用,已成为大数据集群的必备组件之一。
二、Yarn 架构设计

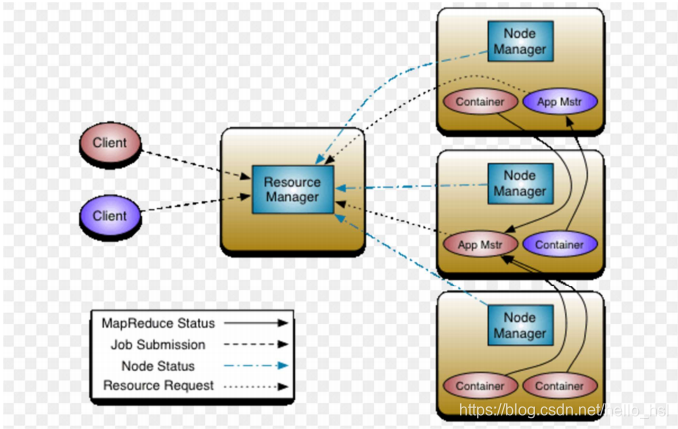

1、架构设计图
Yarn 设计的核心思想是将 JobTracker 的两个主要职责:资源管理和任务调度管理,分别交给两个角色负责。
一个是全局的 ResourceManager,一个是每个应用中唯一的 ApplicationMaster。
ResourceManager 以及每个节点一个的 NodeManager 构成了新的通用系统,实现以分布式方式管理应用。
2、基本组成
YARN 总体上仍然是 Master/Slave 结构,在整个资源管理框架中,ResourceManager 为 Master,NodeManager 为 Slave。YARN 主要由 ResourceManager、NodeManager、ApplicationMaster 和 Container等几个组件构成。
2.1 概略介绍
Master/Slave 结构,1 个 ResourceManager 和多个 NodeManager
Yarn 由 Client、ResourceManager、NodeManager、ApplicationMaster 组成
Client 向 ResourceManager 提交启动任务、杀死任务等命令请求
ApplicationMaster 由对应的计算框架编写的应用程序完成。每个应用程序对应一个
ApplicationMaster,ApplicationMaster 向 ResourceManager 申请资源用于在 NodeManager上启动相应的 Task
NodeManager 向 ResourceManager 通过心跳信息汇报 NodeManager 监控状况、任务执行状况、领取任务等
2.2 详细介绍
Client:面向用户提交的 Driver 代码,作为用户编程的接口,与 ResourceManager 交互。
ResourceManager:整个集群只有一个是存活(active)的,负责集群资源的统一管理和调度
负责整个集群的资源分配和调度
处理来自客户端的请求,启动、杀死应用程序
启动、监控 ApplicationMaster,一旦一个 AM 挂了之后,RM 将会在另一个 NodeManager上启动该 AM
监控 NodeManager,接收 NM 的心跳汇报信息,获取 NM 的资源使用情况和 Container 运行状态
NodeManager:整个集群中有多个,负责单节点资源管理和使用。
负责单个节点上的资源管理和任务调度
处理来自 ApplicationMaster 的命令
接收并处理来自 ResourceManager 的 Container 启动、停止的各种命令
周期性向 ResourceManager 汇报本节点上的资源使用情况和 Container 的运行状态
ApplicationMaster:每个应用程序特有,负责应用程序的管理
数据切分
为应用程序/作业向 ResourceManager 申请资源(Container),并分配给内部任务
与 NodeManager 通信以启动、停止任务
任务监控和容错(在任务执行失败时重新为该任务申请资源以重启任务)
处理 ResourceManager 发来的命令,让 NodeManager 重启任务、杀死 Container 等
Container:对任务运行环境的抽象
任务运行资源的抽象,封装了某个节点上的多维度资源,如内存、cpu、磁盘、网络等
任务命令启动、停止的执行单元
任 务 运 行 环 境 , 任 务 运 行 在 Container 中 , 一 个 Container 中 既 可 以 运 行
ApplicationMaster 也可以运行具体的 MapReduce、MPI、Spark 等任务
3、运行流程

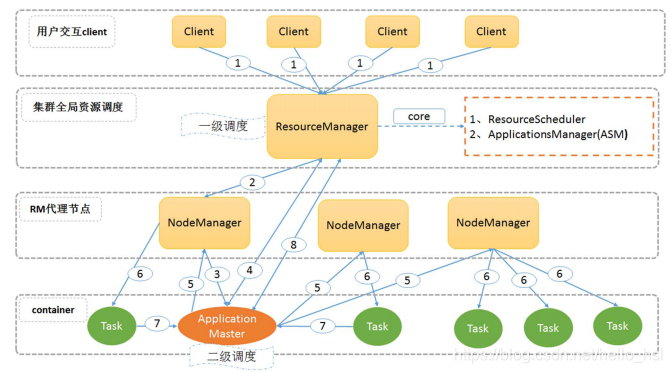

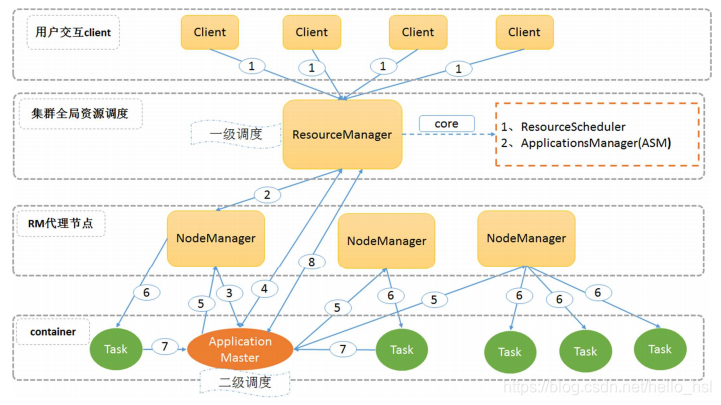

3.1 运行流程图:
3.2 运行流程详解:
- 用户向 YARN 中提交应用程序/作业,其中包括 ApplicationMaster 程序、启动
ApplicationMaster 的命令、用户程序等。 - ResourceManager 为作业分配第一个 Container,并与对应的 NodeManager 通信,要求它在这
个 Container 中启动该作业的 ApplicationMaster。 - NodeManager 启动一个 Container 运行 ApplicationMaster。
- ApplicationMaster 首先向 ResourceManager 注册,这样用户可以直接通过 ResourceManager查询该作业的运行状态;然后它将为各个任务申请资源并监控任务的运行状态。
如果 Container 没有完全申请到位,则会先使用已经分配到位的部分 Container 资源进行后续的第 5、6、7 步骤,其余 Container 部分由 ApplicationMaster 采用轮询的方式通过 RPC 请求向ResourceManager 申请和领取资源,直到全部资源分配到位。 - 一旦 ApplicationMaster 申请到资源后,便与对应的 NodeManager 通信,要求它启动任务。
- NodeManager 执行 ApplicationMaster 发送的命令,启动 Container 任务。
- 各 个 Container 通 过 RPC 向 ApplicationMaster 汇 报 自 己 的 状 态 和 进 度 , 以 让ApplicationMaster 随时掌握各个任务的运行状态,从而可以在任务失败时重新启动任务。在作业运行过程中,用户可以随时通过 RPC 向 ApplicationMaster 查询作业当前运行状态。
- 作业完成后,ApplicationMaster 向 ResourceManager 申请注销并关闭自己。
三、Yarn 调度策略**
1、MRv1 的调度方式
集中式调度器,资源调度和应用程序的管理功能集中到单一进程完成,扩展性差。
集群规模受限,集群达到一定规模(4000 个节点)后,JobTracker 压力过大容易发生单点故障
新的调度策略难以融入到现有代码中,之前仅支持 MapReduce 作业,现在要支持 Spark 等作业,而将新的作业的调度策略加入到集中式调度中是极难的工作
2、Yarn 双层调度架构
为了克服集中式调度器的不足,双层调度器是一种很容易被想到的解决之道,它可看作是一种分而治之的机制或者是策略下放机制:双层调度器仍保留一个经简化的集中式资源调度器,但具体任务相关的调度策略则下放到各个应用程序调度器完成。
将传统的集中式调度器一分为二,即资源调度器(ResourceManager)和应用程序调度器(ApplicationMaster)
ResourceManager 即简化了的集中式资源调度器,具体作业的资源调度和管理由应用程序调度器 ApplicationMaster 负责
3、常用调度策略
理想情况下,我们应用对 Yarn 资源的请求应该立刻得到满足,但现实情况资源往往是有限的,特别是在一个很繁忙的集群,一个应用资源的请求经常需要等待一段时间才能的到相应的资源。在Yarn 中,负责给应用分配资源的就是 Scheduler。其实调度本身就是一个难题,很难找到一个完美的策略可以解决所有的应用场景。为此,Yarn 提供了多种调度器和可配置的策略供我们选择。

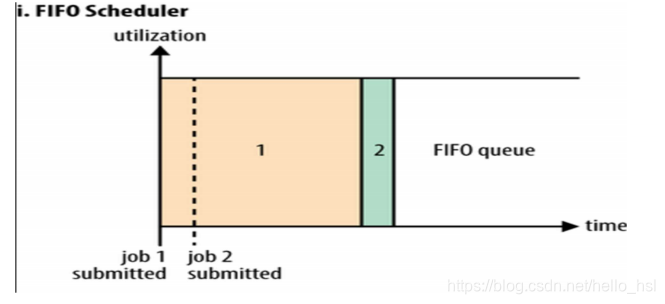

3.1 FIFO Scheduler(First In First Out,先进先出)
默认的调度策略,把用户提交的作业顺序排成一个队列,所有用户共享,是一个先进先出的队列。
无法控制用户的资源使用,大的应用可能会占用所有集群资源,导致其他应用被阻塞,造成集群的可用性差,所以不适用于共享集群。一般不在生产环境中使用。

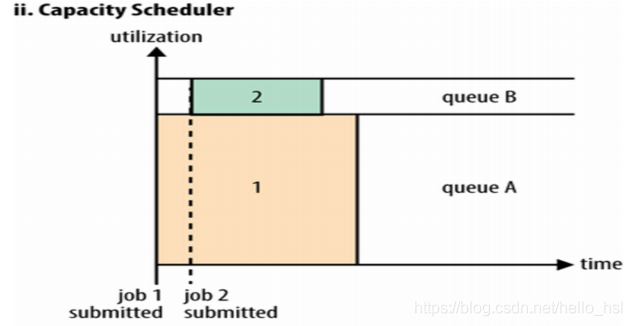

3.2 Capacity Scheduler(容器调度器)
允许多用户共享整个集群,每个用户或组织分配专门的队列,不支持抢占式。队列内部默认使用FIFO,也支持 Fair 调度。

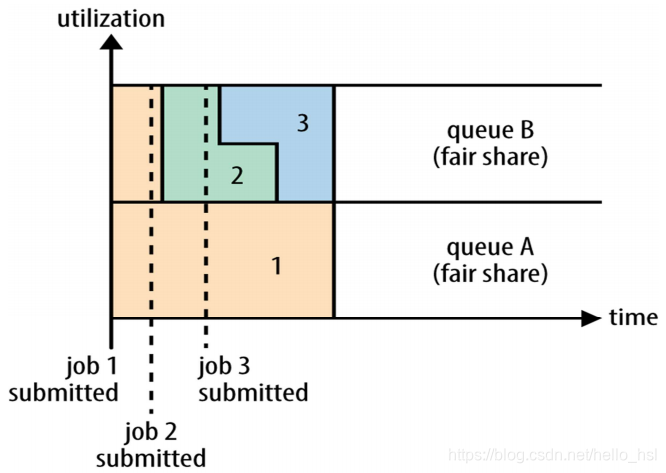

3.3 Fair Scheduler(公平调度器)
目标是为所有用户分配公平的资源。也支持多用户共享集群,也可划分多队列。队列内部不是FIFO,而是采用公平分配的方式。
3.4 总结
调度名称和特点
FIFO Scheduler
默认的队列内部调度器,只有一个队列,所有用户共享 ,简单好理解,无法控制用户的资源使用,造成集群的可用性很差。一般不在生产环境使用。
Capacity Scheduler
多用户、分队列、ACL 控制、不支持抢占式,队列内部依然是 FIFO,也可以采用 Fair 。
Fair Scheduler
多用户、分队列、ACL 控制、支持抢占式,队列内部不是 FIFO,而是公平分配的方式。
