Camera1 源码解析系列（三）—— Camera1 hw_get_module() 解析

前言

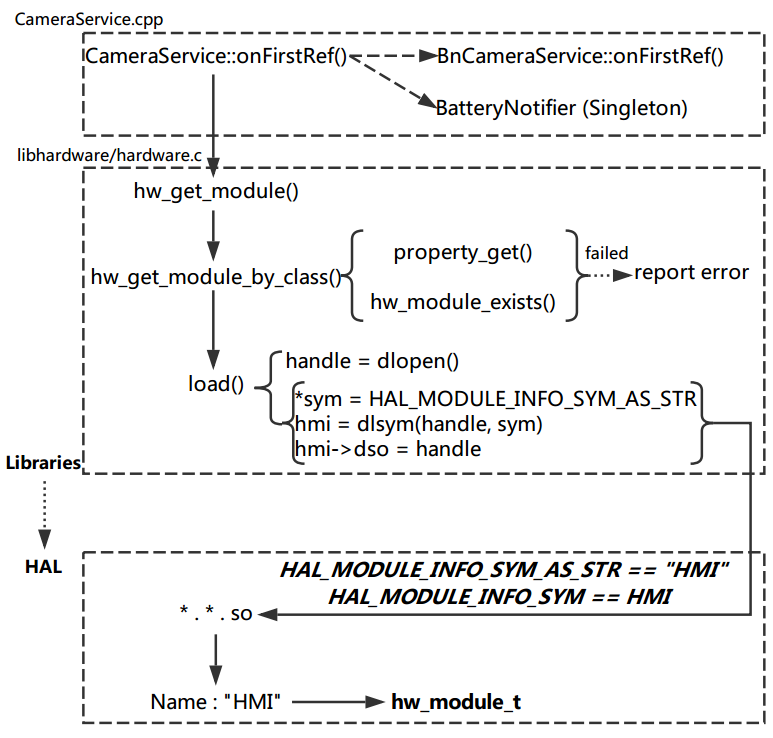

这一章，我们将从 hw_get_module() 函数入手，去探究 Libraries 层是如何调用 HAL 层的库中的函数的。
CameraService 是在开机时就会启动的，而当它第一次启动时，就会调用一个名为 onFirstRef() 的成员函数，我们所要探究的内容就是从这里开始的。

1 CameraService

• 路径：framework/av/services/camera/libcameraservice/CameraService.cpp
• CameraService::onFirstRef()：
  • 首先调用其基类的 onFirstRef 函数。
  • 更新 notifier （这个 BatteryNotifier 好像是个单例，看类名好像和电池有关）。
  • 通过 hw_get_module 函数获取 rawModule。
  • 注意 rawModule 是 camera_module_t 类型。
  • 利用 rawModule 创建 mModule 的实例，mModule 是 CameraModule 类。

    BnCameraService::onFirstRef();

    // Update battery life tracking if service is restarting
    BatteryNotifier& notifier(BatteryNotifier::getInstance());
    notifier.noteResetCamera();
    notifier.noteResetFlashlight();

    camera_module_t *rawModule;
    /*** NOTE THIS ***/
    int err = hw_get_module(CAMERA_HARDWARE_MODULE_ID,
            (const hw_module_t **)&rawModule);
    if (err < 0) {


        ALOGE("Could not load camera HAL module: %d (%s)", err, strerror(-err));
        logServiceError("Could not load camera HAL module", err);
        return;
    }

    /*** NOTE THIS ***/
    mModule = new CameraModule(rawModule);
    err = mModule->init();

2 hardware

2.1 hardware.h

• 路径：hardware/libhardware/include/hardware/hardware.h
• 注意两个宏定义：

/**
 * Name of the hal_module_info
 */
#define HAL_MODULE_INFO_SYM         HMI

/**
 * Name of the hal_module_info as a string
 */
#define HAL_MODULE_INFO_SYM_AS_STR  "HMI"

声明了这两个函数：

• hw_get_module()：
  • 作用是通过传入的 id 来获取模块相关的信息。
  • 成功则返回 0，出错则返回值小于 0 且 *module == NULL。
• hw_get_module_by_class()：
  • 作用是通过 class_id 获取与模块实例相关的信息。
  • 提供模块信息的库文件应该是带有这样命名规范的：
• audio.primary.<variant>.so
• audio.a2dp.<variant>.so

/**
 * Get the module info associated with a module by id.
 *
 * @return: 0 == success, <0 == error and *module == NULL
 */
int hw_get_module(const char *id, const struct hw_module_t **module);

/**
 * Get the module info associated with a module instance by class 'class_id'
 * and instance 'inst'.
 *
 * Some modules types necessitate multiple instances. For example audio supports
 * multiple concurrent interfaces and thus 'audio' is the module class
 * and 'primary' or 'a2dp' are module interfaces. This implies that the files
 * providing these modules would be named audio.primary.<variant>.so and
 * audio.a2dp.<variant>.so
 *
 * @return: 0 == success, <0 == error and *module == NULL
 */
int hw_get_module_by_class(const char *class_id, const char *inst,
                           const struct hw_module_t **module);

2.2 hardware.c

• 路径：hardware/libhardware/hardware.c
• 注意这个数组：

static const char *variant_keys[] = {


    "ro.hardware",  /* This goes first so that it can pick up a different
                       file on the emulator. */
    "ro.product.board",
    "ro.board.platform",
    "ro.arch"
};

• hw_get_module()：
  • 这是我们重点追踪的函数。
  • 它直接返回调用另一个函数。

int hw_get_module(const char *id, const struct hw_module_t **module)
{


    return hw_get_module_by_class(id, NULL, module);
}

• hw_get_module_by_class()：
  • 读取库文件，尝试的顺序是：
    • ro.hardware
    • ro.product.board
    • ro.board.platform
    • ro.arch
    • default
  • 通过 load 函数加载模块。

    /* First try a property specific to the class and possibly instance */<
