实验：GRE---通用路由封装

标准简单的vpn技术，属于虚拟的点到点网络类型

功能：

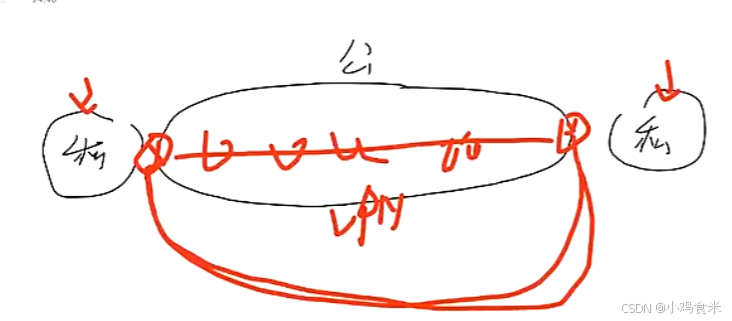

vpn：虚拟专用网络 -- 通过虚拟手段，将两个独立网络，穿越中间一个公共网络进行互联，模拟出点到点的专线的效果。

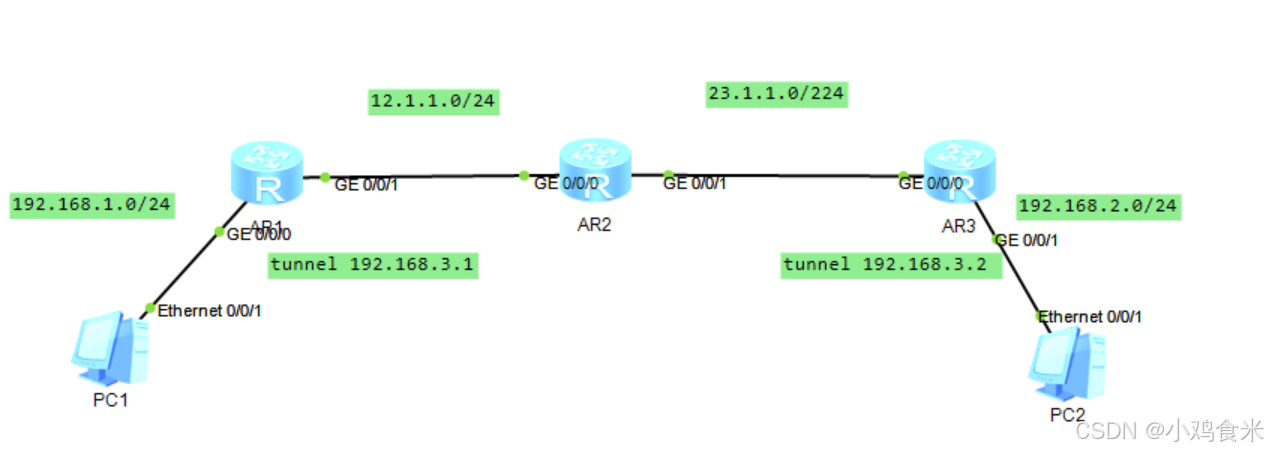

 实验：

一、实验步骤：

总步骤：

1.配置ip
2.实现全网可达
3.检查

详细步骤：

1.路由器配ip
2.路由器配缺省下一跳指向isp（ar2）
3.配置tunnel隧道
4.配置到2.0网段的路由
5.pc配置ip，设置环回
6.配置nat

二、实验操作和展示
1.路由器配ip
r1
[r1-GigabitEthernet0/0/1]ip add 12.1.1.1 24
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 24


r2
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[r2-GigabitEthernet0/0/1]ip add 23.1.1.1 24


r3
[r3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[r3-GigabitEthernet0/0/1]ip add 192.168.2.2 24

pc配置ip

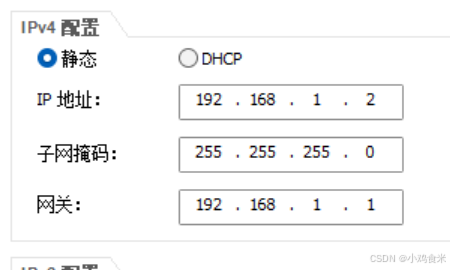

pc1

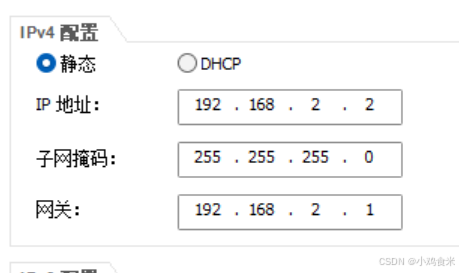

pc2

2.配置缺省指向isp（注意这里如果先配置tunnel隧道的话会导致不起作用）

[r1]ip route-static 0.0.0.0 0 12.1.1.2

[r3]ip route-static 0.0.0.0 0 23.1.1.1

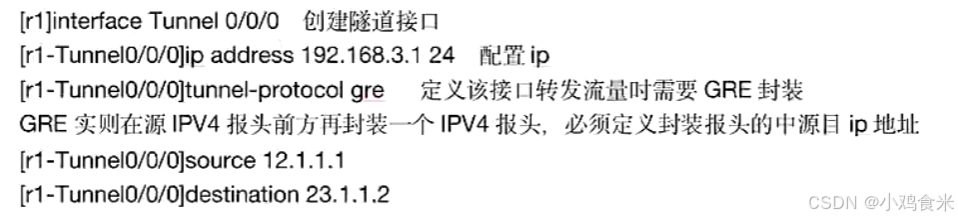

3.配置tunnel隧道

[r1]int Tunnel 0/0/0
[r1-Tunnel0/0/0]ip add 192.168.3.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]source 12.1.1.1
[r1-Tunnel0/0/0]destination 23.1.1.2

[r3]int Tunnel 0/0/1
[r3-Tunnel0/0/1]ip add 192.168.3.2 24
[r3-Tunnel0/0/1]tunnel-protocol gre
[r3-Tunnel0/0/1]source 23.1.1.2
[r3-Tunnel0/0/1]destination 12.1.1.1

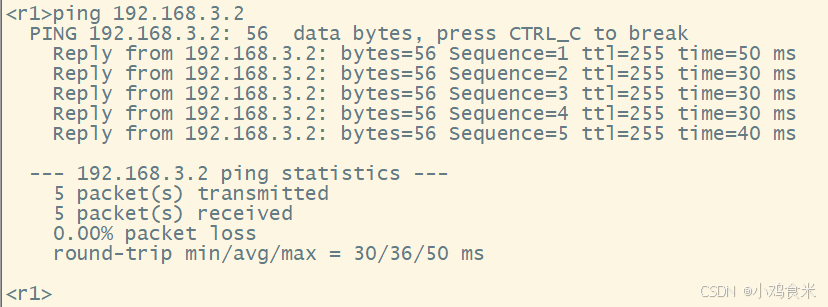

这个时候r1和r3就可以直接ping了，实现了点到点的连接

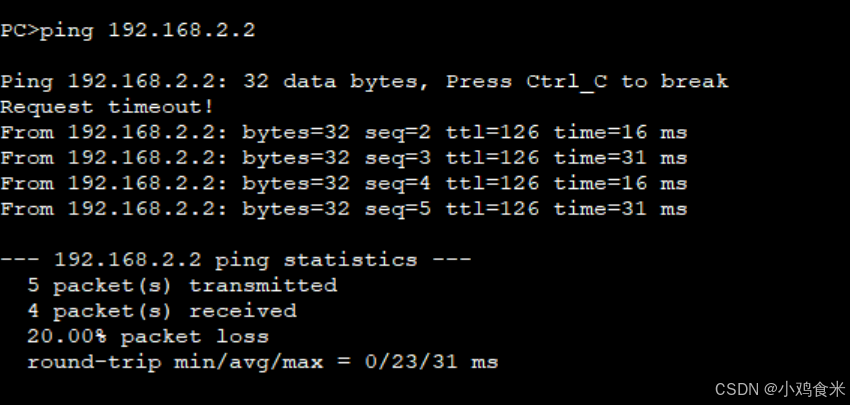

4.pc1 ping pc2

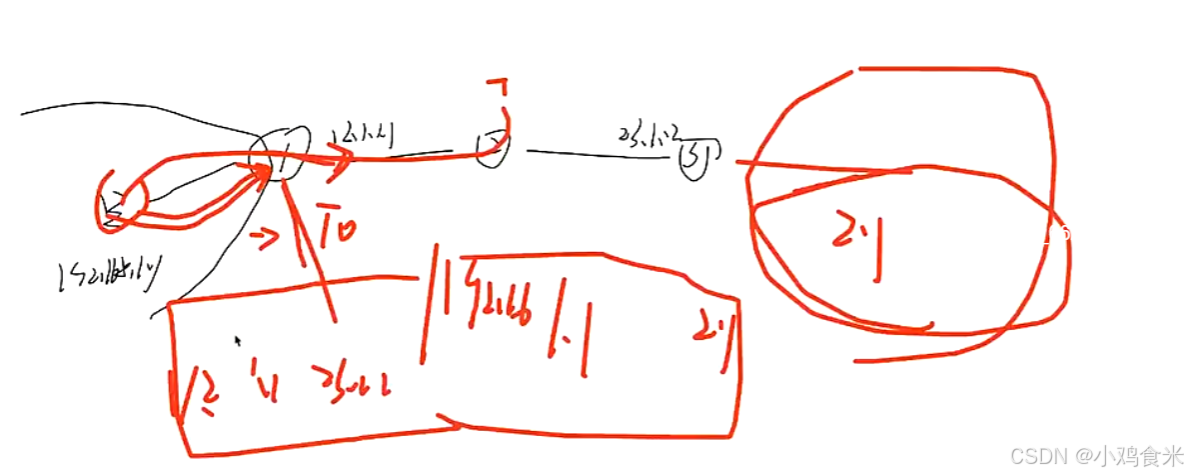

配完ip之后不能直接通过各自的网关路由器ping到2.0网段，因为没有路由表

配置路由


[r1]ip route-static 192.168.2.0 24 192.168.3.2

[r3]ip route-static 192.168.1.0 24 Tunnel 0/0/1（这里是出接口方法来配置静态路由）

5.配置nat

[r2]acl 2000
[r2-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]nat outbound 2000

1.先要配通缺省

2.然后再tunnel

3.tunnel之后就可以点到点访问

4.想要pc1 ping pc2 首先路由器要路由，把tunnel隧道当真的线来用，写完路由之后就可以ping

5.但是pc1不能访问互联网，因为边界路由器还没有做nat

6.最后全网可达
