本文介绍了一个使用C语言实现的共阴极数码管显示和按键延时扫描程序，通过`seg_code`数组控制数码管字符，以及`key_scan`函数实现按键自增索引。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

代码：

#include "reg51.h"
// 数码管共阴极字符数组 0-f
unsigned char seg_code[16] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71};

void delay(){ // 延时 n ms
unsigned int i = 10000;
while (i--);
}

void display(unsigned char n){
   switch(n){

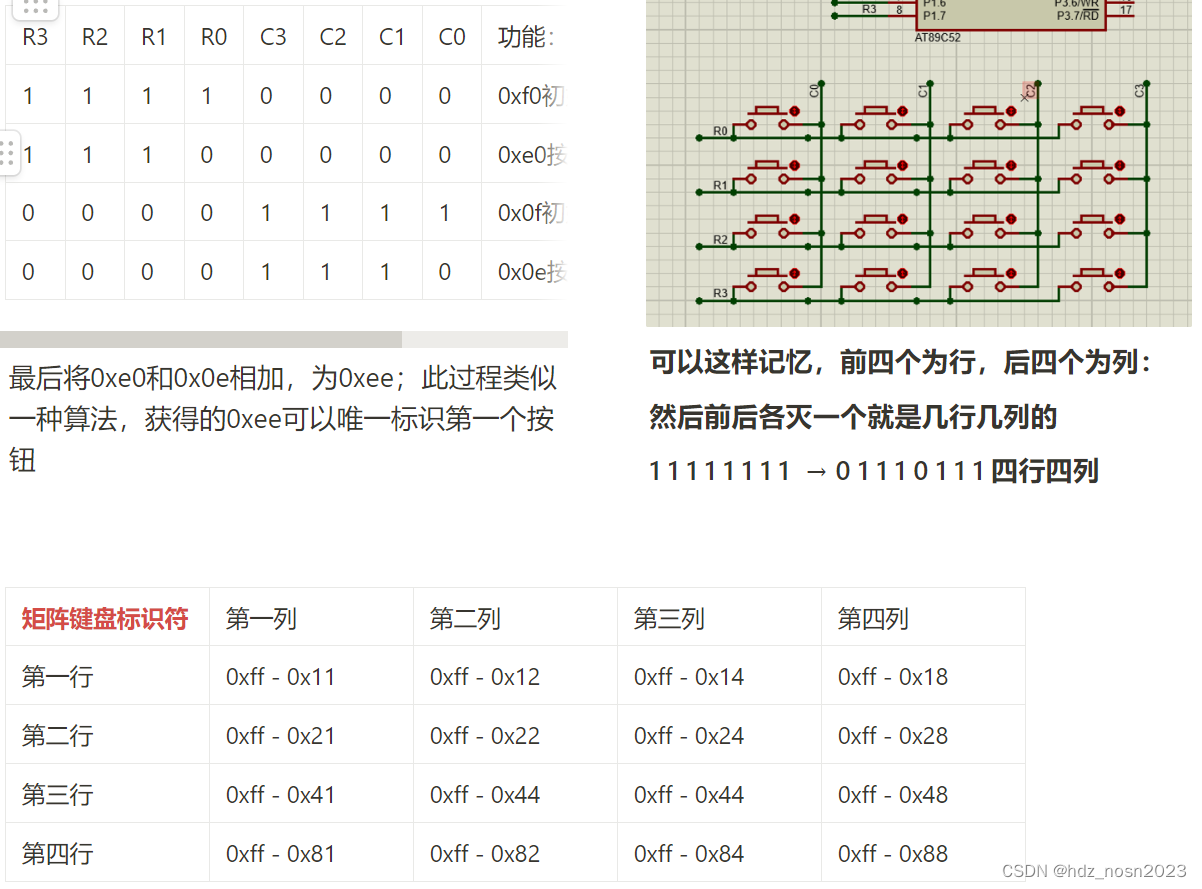

       case 0xff - 0x11: P0 = seg_code[0]; break;
       case 0xff - 0x12: P0 = seg_code[1]; break;
       case 0xff - 0x14: P0 = seg_code[2]; break;
       case 0xff - 0x18: P0 = seg_code[3]; break;

       case 0xff - 0x21: P0 = seg_code[4]; break;
       case 0xff - 0x22: P0 = seg_code[5]; break;
       case 0xff - 0x24: P0 = seg_code[6]; break;
       case 0xff - 0x28: P0 = seg_code[7]; break;

       case 0xff - 0x41: P0 = seg_code[8]; break;
       case 0xff - 0x42: P0 = seg_code[9];break;
       case 0xff - 0x44: P0 = seg_code[10];break;
       case 0xff - 0x48: P0 = seg_code[11];break;


       case 0xff - 0x81: P0 = seg_code[12];break;
       case 0xff - 0x82: P0 = seg_code[13];break;
       case 0xff - 0x84: P0 = seg_code[14];break;
       case 0xff - 0x88: P0 = seg_code[15];break;
       default: break;
   }
}

// 按键延时实现索引自增
void key_scan(){
   unsigned char tmp1, tmp2, tmp;
   P2 = 0xf0;
   if (P2 != 0xf0){ // 检测按键是否变化
       delay();
       tmp1 = P2;
       P2 = 0x0f;
       if (P2 != 0x0f){
           tmp2 = P2;
       }
   }

   tmp = tmp1 + tmp2;
   display(tmp);
}

void main(){
   P0 = 0x00;
   P1 = 0x7f;
   while (1){
       key_scan();
   }
}
