Cisco（46）——HSRP和VRRP

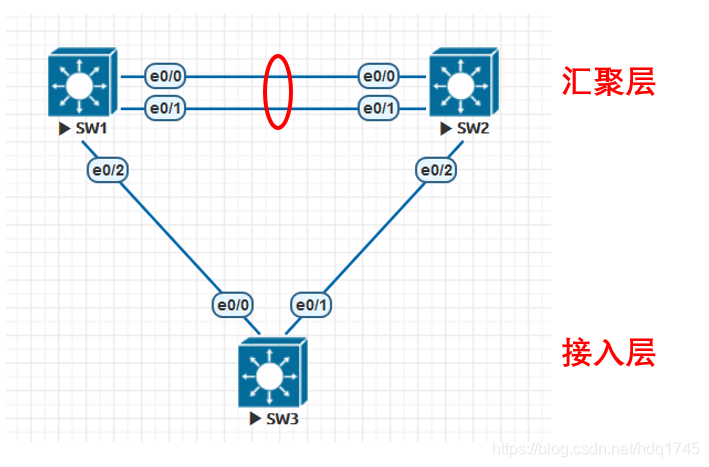

实验拓扑：

实验说明：

1.把SW3模拟成三台PC，配置三个VLAN对应的SVI地址。

2.HSRP：

SW1做vlan 10的活动设备，SW2做vlan 20的备份设备；

SW1做vlan 10的备份设备，SW2做vlan 20的活动设备；

3.VRRP：

SW1做vlan 30的Master，SW2做vlan 30的备份设备。

4.down掉环回口，检查数据包的路径。

实验步骤：
一：HSRP。

1.配置交换机之间的中继链路，关闭DTP的协商。

SW1(config)#interface range ethernet 0/0-2

SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#switchport nonegotiate

SW1(config-if-range)#exit

SW1(config)#interface range ethernet 0/0
