打开拷贝的 ise工程，无法打开/编辑fir ip问题

最新推荐文章于 2024-03-09 18:29:38 发布

原创最新推荐文章于 2024-03-09 18:29:38 发布 · 1.6k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#verilog #fpga

当ISE工程中的IP如fircompile依赖于绝对路径的*.coe文件时，若缺少该文件会导致IP报错并重置为默认配置。解决方法包括：一是在本机创建相同路径并调整为相对路径；二是删除IP并重新创建，确保调用文件位于ipcore_dir下。建议使用相对路径以避免拷贝问题。

原因及现象：其中含有 fir compile等ip，且ip中调用的系数文件(*.coe)在绝对路径下。如果本机无此文件，则此ip打开会报错，且其中配置均变为默认值。重新编辑后再打开依然报错！更改无效！

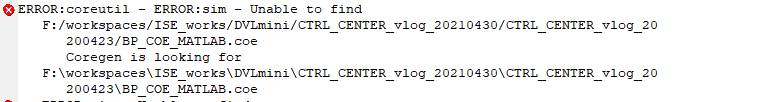

打开ip时的报错
解决方法：
解决方法1：在本机建立相同路径的工程文件夹，打开后重新编辑调用文件路径，更改路径为默认位置（当前工程的ipcore_dir文件夹下），这样更改路径变为相对路径，拷贝后不会再有此问题。

解决方法2：删除这个ip，重新创建ip，注意调用文件放到ipcore_dir文件夹下

在这里插入图片描述

提示：ise中使用ip时，如果需要调用文件，需调用相对路径下的文件，最好将调用文件放到所在工程的ipcore_dir文件夹下
如果电脑中没有那个磁盘，可插入u盘，在我的电脑→磁盘管理中将u盘改为相应的磁盘，再创建相同路径的工程文件夹
