拓扑排序在处理树形关系结构中的应用

Preface

---

偶然在QQ上的一个交流群中看到了一位群友的棘手需求。互联网开发中，数据的落盘存储通常在MySQL中。MySQL是一种关系型数据库，以“行”为基本的存储单元，然后通过外键等建立数据实体模型之间的联系。

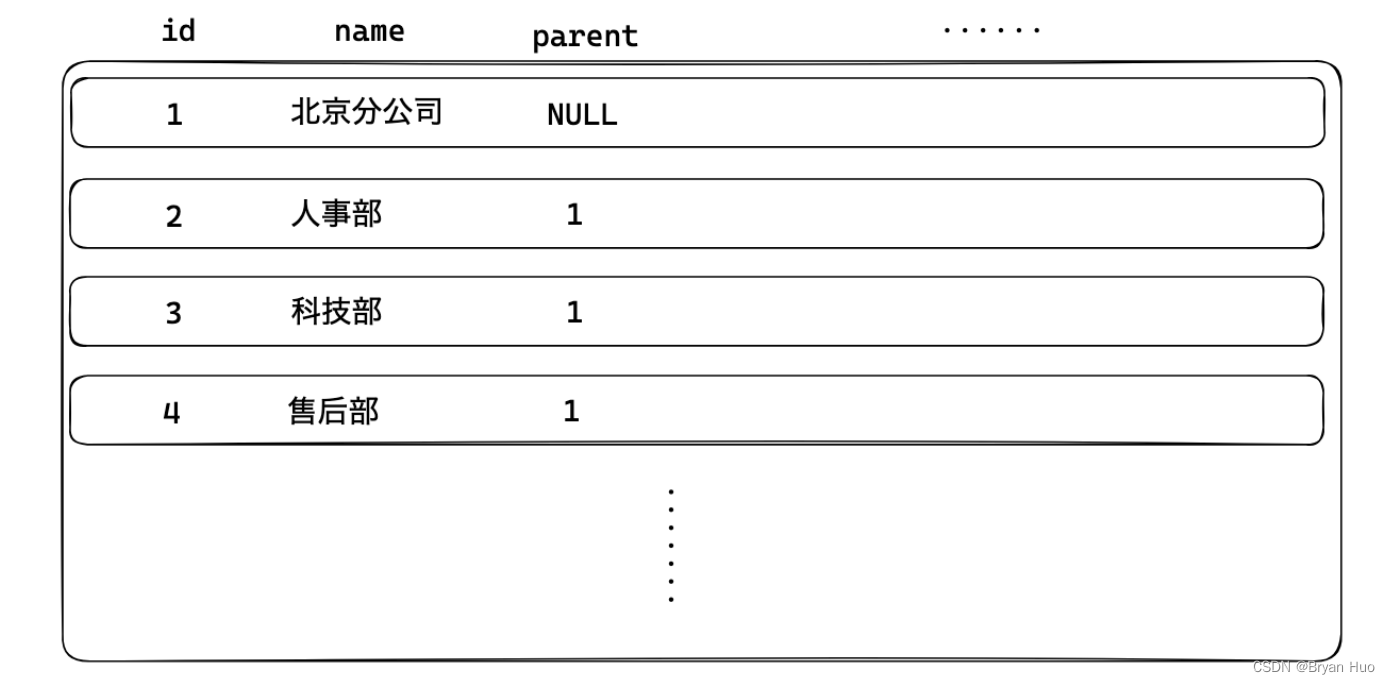

但有些数据的存储，在MySQL上并没有那么友好。比如一个存在等级与隶属关系的部门表。每个部门会有一个所直接隶属的上级部门，一个部门又可能会有多个直属的下级部门。在MySQL中存储时，每一个部门都要有一个parent列，来指明自己的直属上级部门。这样一来，就会得到一张实际为树形关系的部门结构表。

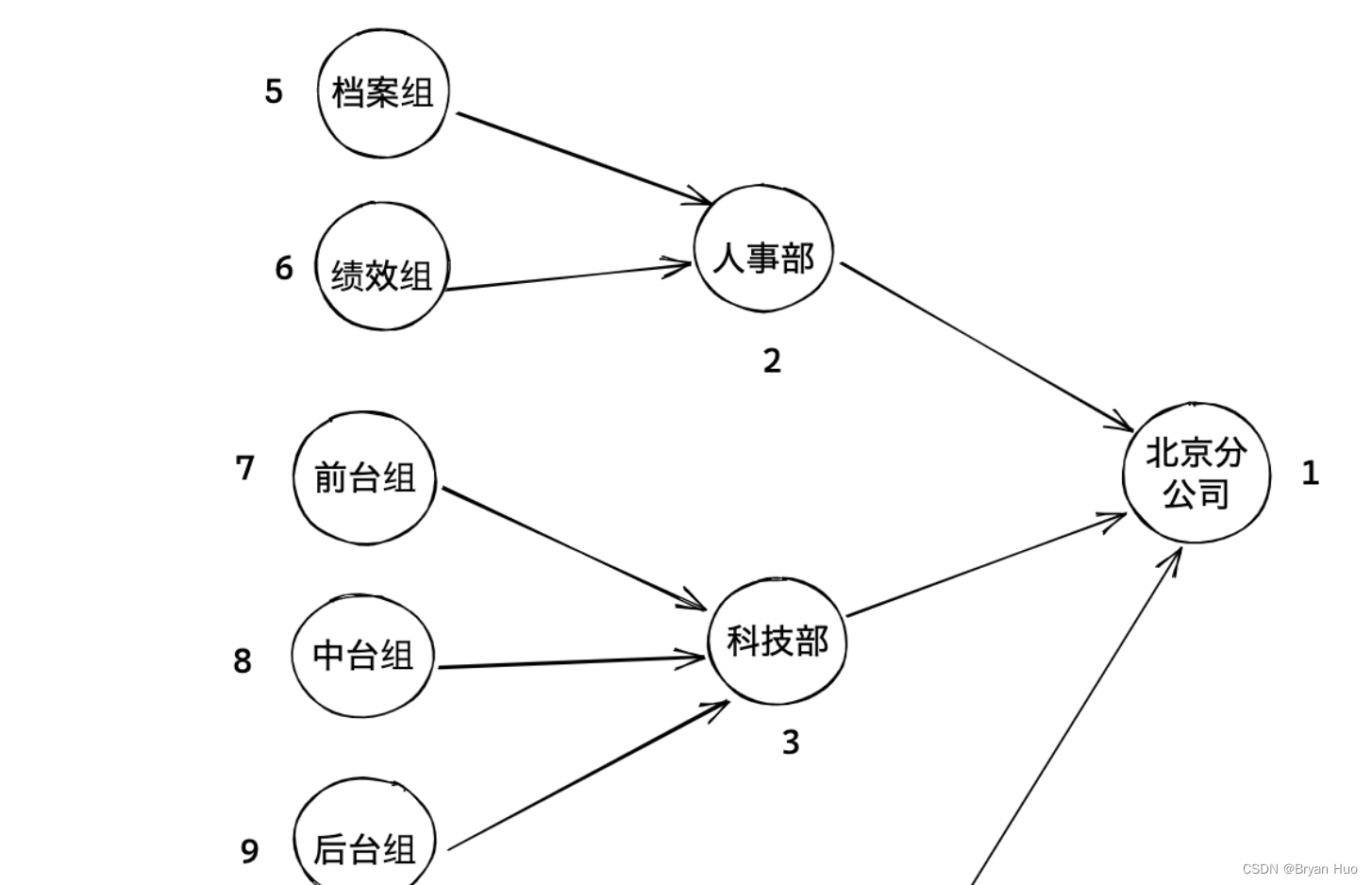

实体数据之间的关系，是一张树形结构图

话题回到群友的需求上来，群友的需求也很简单，通过数据库查询与业务层的处理，将所有部门的完整隶属关系整合成一个列表，如下所示：

0： 北京分公司 -> 人事部 -> 档案组
1： 北京分公司 -> 人事部 -> 绩效组
2： 北京分公司 -> 科技部 -> 前台组
             ...

处理思路

---

看到了这样的需求后，第一个闪念在脑海中的想法是——拓扑排序。我们知道树结构是图结构的一种特例，树结构是一种无环图，因此只要数据库记录层面不出问题，将查询得到的数据按照树结构组织起来，那么该结构的拓扑序列是一定存在的。

在实际拓扑排序中，只要将每条数据的parent域作为一条指向其他结点的边来看待即可。从入度为零的结点出发，按照parent指针进行深度优先遍历，将路径上的结点收集起来，即可完成上述需求。

如果想要了解拓扑排序的过程或者算法原理，可以查看数据结构书籍中关于图章节的讲述，也可查看下面链接中的解释。

拓扑排序百度百科：https://baike.baidu.com/item/%E6%8B%93%E6%89%91%E6%8E%92%E5%BA%8F

拓扑排序维基百科：https://zh.wikipedia.org/wiki/%E6%8B%93%E6%92%B2%E6%8E%92%E5%BA%8F

设计与实现

---

算法性能预估

在拓扑排序之前，我们需要考虑一下算法的性能问题。首先拓扑排序的时间复杂度在$O(N^2)$，因此理论上该算法的性能并不好。但是时间复杂度只是一个理论指标，实际我们还需要考虑问题的规模。通常部门的架构表的数据量不会很大，对于某些场景下，该表的数据量也就在几千到几万条之间。

同时，部门架构表经常面对的是读多写少的场景，因此一定程度上，我们可以将一次业务处理的数据进行缓存。而且在业务处理中，面对如此小量的数据，通常我们可以从磁盘中一次性将其读入到内存，然后供业务层处理，这样可以减少磁盘IO的次数。

算法实现

准备承载数据库查询结果的POJO类

@Data
@NoArgsConstructor
@AllArgsConstructor
static class Node {

    private Integer id;            // 部门ID
    private String name;           // 部门名称
    private Integer parent;        // 上级部门的ID
    private Integer inDegree = 0;  // 该部门的入度（该部门子部门的数量）
}

模拟数据库查询得到整张部门表数据

final List<Node> dbQuerySet = Arrays.asList(
        new Node(1, "北京分公司", null, 0),
        new Node(2, "人事部", 1, 0),
        new Node(3, "科技部", 1, 0),
        new Node
