【论文阅读】YOLO系列论文：YOLO v3

论文：Yolov3: An Incremental Improvement

https://arxiv.org/pdf/1804.02767.pdf

代码：GitHub - ultralytics/yolov3: YOLOv3 in PyTorch > ONNX > CoreML > TFLite

作者：Joseph Redmon, Ali Farhadi

发布时间 ：CVPR, 2018

优缺点/总结

优点

• 改进得到更好的主干网络DarkNet-53

• • 更好的挖掘出图像中的细节，同时相对其它算法更快

• 多尺度预测，类似FPN结构，融合不同尺度特征

• • 聚类来得到Bbox的先验，选择9个簇以及3个尺度
  • 将这9个簇均匀的分布在这3个尺度上

• binary cross-entropy loss

• • 边界内容的分类使用交叉熵评估的多个独立Logistic分类器
  • 可以表示多个属性类型

缺点

• 识别物体位置精准性差
• 召回率低

模型的改进

• yolov3改进了yolov1和v2的缺点，是速度和精度最均衡的目标检测网络，重点解决了小物体检测的问题

解决的问题

• 对 YOLOv2 做了许多改进，YOLOv3 使用了 ResNet 结构，提出了 DarkNet-53，并且采用 FPN （Feature Pyramid Networks for Object Detection）结构。

模型

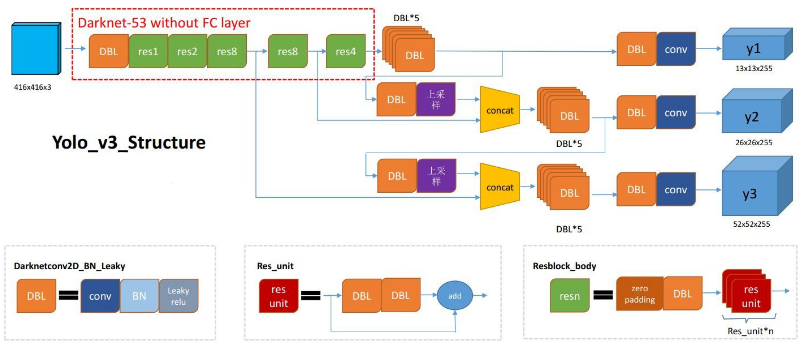

整体框架可划分为三个部分：Darknet-53结构，特征层融合结构，分类检测结构

工作流程：

1、输入一张图像（416*416）到Darknet-53网络，分别得到原图像的1/8(52 *52)、1/16(26 *26)、1/32(13 *13)的特征图，即3种不同尺寸的feature map

2、考虑到特征层提取的特征不能充分反应原图中的目标信息，对3个特征图进行特征融合，以获得更强的特征表现力

3、对特征图进行分类预测和回归预测，coco数据集有80类，所以最后一个卷积层个数为3 *（80+4+1）= 255，最后进行NMS筛选出预测最准确的框

4、对原图中所有网格区域都预测出各自的类别后，输出整张图片的完整目标信息，最后在原图中框出目标

结构

• DBL结构：Darknetconv2d_BN_Leaky = 卷积 + BN + Leaky relu 三个部分共同构成的小组件
• Res_unit结构：借鉴resnet的残差结构，使得网络结构加深
• Concat结构：张量拼接，将darknet中间层和后面的某一层的上采样进行拼接，与add操作不同，add是直接相加不会导致张量维度改变，而concat会扩充张量维度
• Resblock_body：res1，res2，resn这些模块代表含有多少个Res_unit构成

网络结构

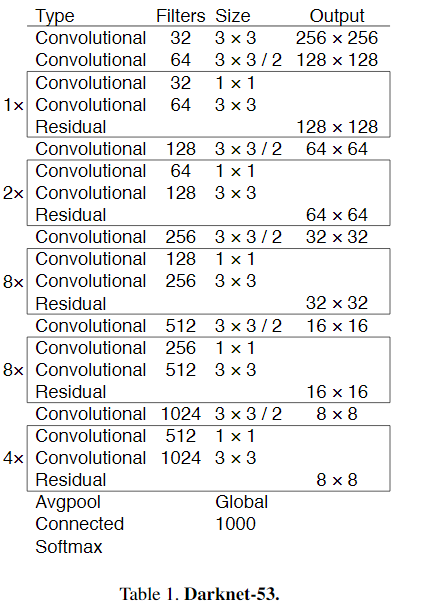

• DarkNet-53

• • 前52层没有池化层和全连接层，采用改变卷积核的步长实现降采样，完成张量的尺寸变化（降低池化带来的梯度负面效果）
  • 使用残差的跳层连接，加深网络结构

特征融合

• 输出3个不同尺度的feature map（3个深度均为255，大小为13，26，52）
• 借鉴FPN（特征金字塔网络）结构，采用多尺度来对不同size的目标进行检测
• 提出predictions across scales

• • 进行了三次检测，分别在32倍、16倍和8倍降采样时进行检测

• • • 在网络中使用up-sample（上采样）的原因 : 网络越深的特征表达效果越好，yolo_v3使用了步长为2的up-sample（上采样），把32倍降采样得到的feature map的大小提升一倍，也就成了16倍降采样后的维度。同理8倍采样也是对16倍降采样的特征进行步长为2的上采样，这样就可以使用深层特征进行detection。
    • 通过上采样将深层特征提取，其维度是与将要融合的特征层维度相同的（channel不同）。为了使通道数相同，还需要进行一系列的3×3，1×1卷积操作，这样既可以提高非线性程度增加泛化性能提高网络精度，又能减少参数提高实时性。

分类检测

• YOLO v3的Bounding Box由YOLOV2又做出了更好的改进。
• 在yolo_v2和yolo_v3中，都采用了对图像中的object采用k-means聚类。
• feature map中的每一个cell都会预测3个边界框（bounding box） ，每个bounding box都会预测三个东西：

• • 每个框的位置（4个值，中心坐标tx和ty，，框的高度bh和宽度bw）
  • 一个objectness prediction
  • N个类别，coco数据集80类，voc20类。

• 三次检测，每次对应的感受野不同，设置不同尺寸的先验框：

所以当输入为416×416时，实际总共有（52×52+26×26+13×13）×3=10647个proposal box。

• 生成10647个锚框，为了预测最终结果，需要将框变为1，我们通过物体分数过滤一些锚框，例如低于阈值（假设0.5）的锚框直接舍去；
• 使用NMS（非极大值抑制）解决多个锚框检测一个物体的问题，NMS用于去除多个检测框
• 产生最终预测结果

Tricks

Prediction

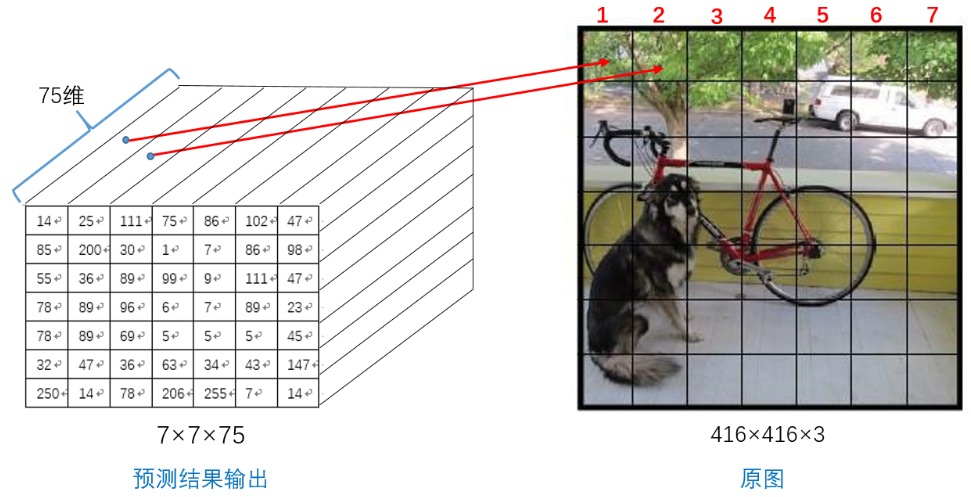

• 输出预测特征图，每个cell有五个边界框进行预测，85（coco为80类）分别表示是否为物体的分数（1个数字），边界框的表示（4个数字）和类概率（80个类）。如果物体的中心落在某个cell中，那么这个cell对预测物体负责（即使用相对应的预测图中的）

Objective Function/Loss Function

• YOLOv3重要改变之一：No more softmaxing the classes。
• YOLO v3现在对图像中检测到的对象执行多标签分类。
• logistic回归用于对anchor包围的部分进行一个目标性评分(objectness score)，即这块位置是目标的可能性有多大。这一步是在predict之前进行的，可以去掉不必要anchor，可以减少计算量。
• 如果模板框不是最佳的即使它超过我们设定的阈值，我们还是不会对它进行predict。
• 不同于faster R-CNN的是，yolov3只会对1个prior进行操作，也就是那个最佳prior。而logistic回归就是用来从9个anchor priors中找到objectness score(目标存在可能性得分)最高的那一个。
• logistic回归就是用曲线对prior相对于 objectness score映射关系的线性建模。
