本文深入探讨集成运放中的电流源电路，包括镜像电流源和微电流源的工作原理。通过分析电流源在偏置电路中的作用，阐述了如何利用这些电路为三极管设置静态工作点，并讨论了有源负载在集成放大电路中的应用，特别是电流源如何提升差模放大倍数和电压放大倍数。

要深入理解集成运放的工作原理，一定要理解其中的电流源电路，这一节将有非常助于提高大家对于三极管的应用和集成运放工作原理的认知！

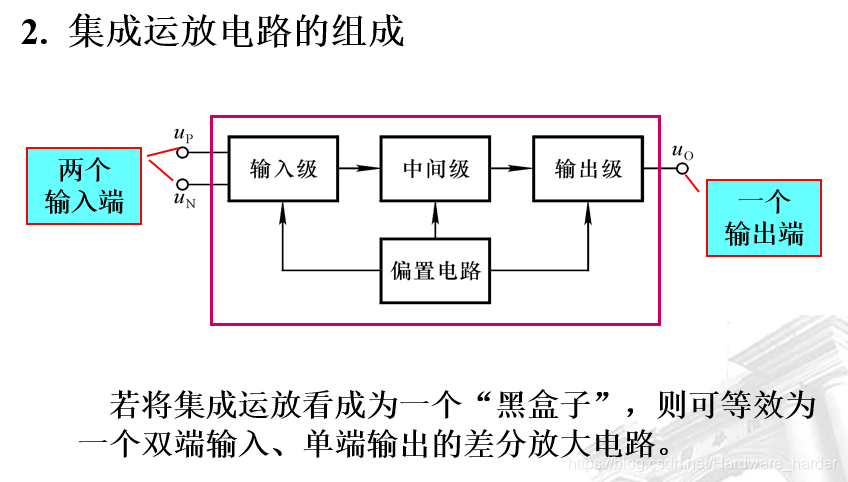

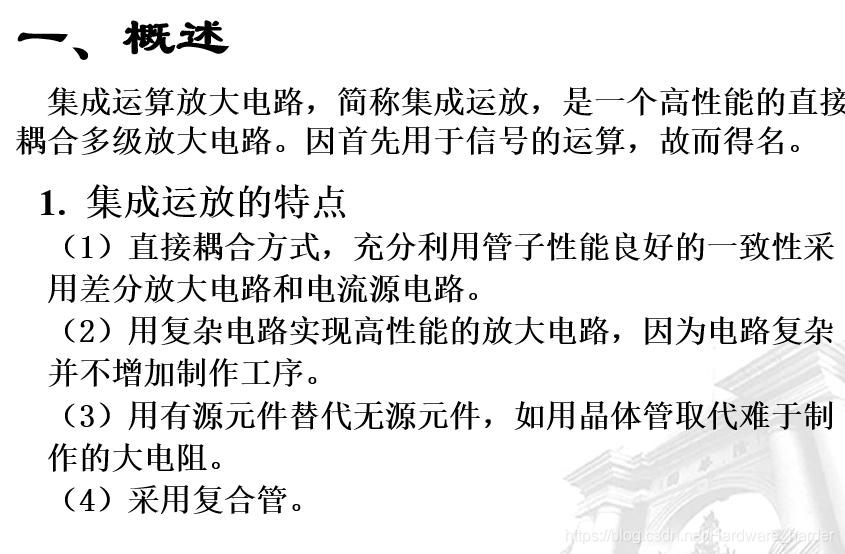

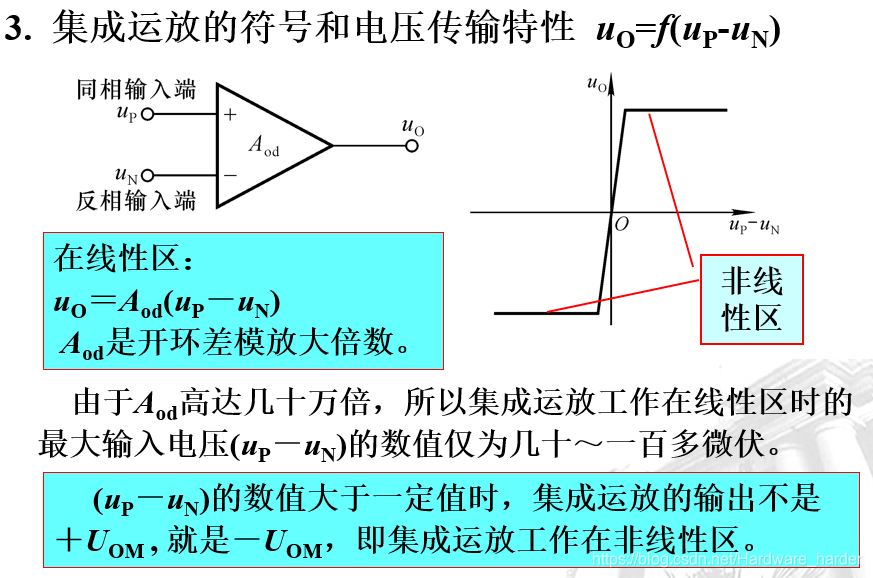

在这里插入图片描述

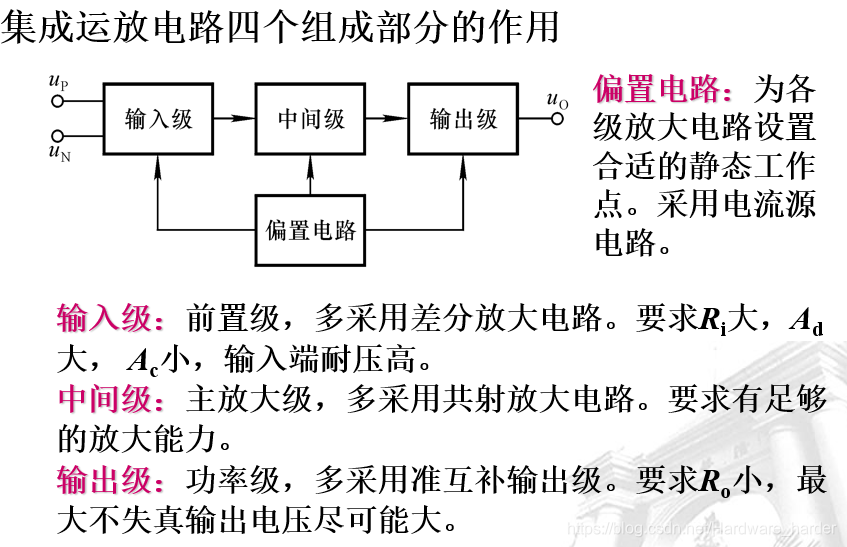

特别要注意：偏置电路，是用电流源电路来为各级设置静态工作点的电路！

电流源电路

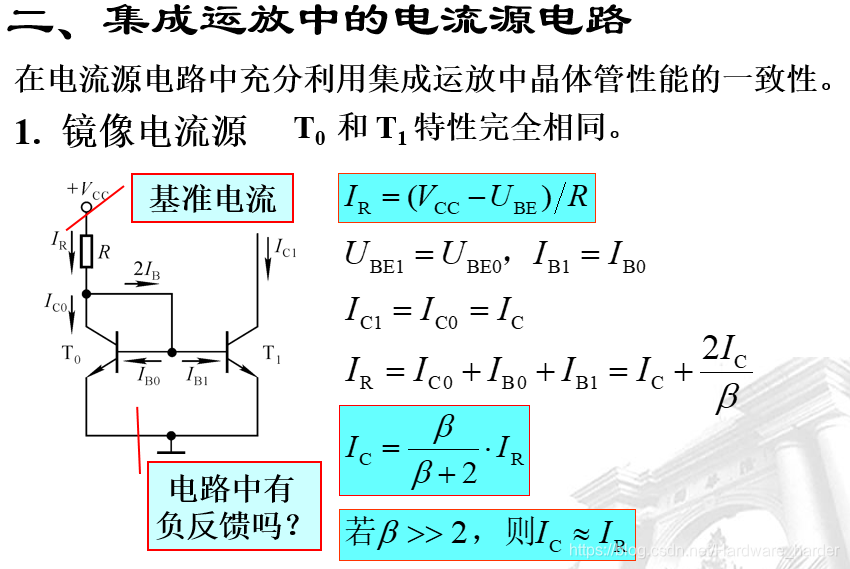

镜像电流源

在这里插入图片描述
注意：
#两只管子基极接基极，射极接射极，UBE相同，势必导致IB,IC,IE都相同，所以是完全对称的。
#T0管的基极和集电极短路，UBE=UCE,说明管子处于饱和和放大的临界状态（饱和是集电结要反偏），则可以说：T0永远不会真正进入饱和状态！
#电路中有反馈，当温度升高，IC增大（电子的运动加剧），IE增大，IB增大，IR不变，所以IC减小。
