正点原子NEO-6M有源GPS模块解剖

原创 已于 2025-06-18 21:14:29 修改 · 3.8k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#gps #lna #sdr

于 2021-10-23 13:33:28 首次发布
这篇博客分享了作者拆解正点原子NEO-6M GPS模块的过程，着重介绍了使用杭州中科微的AT2659S LNA，并提供了原理图，探讨了模块内部技术细节。

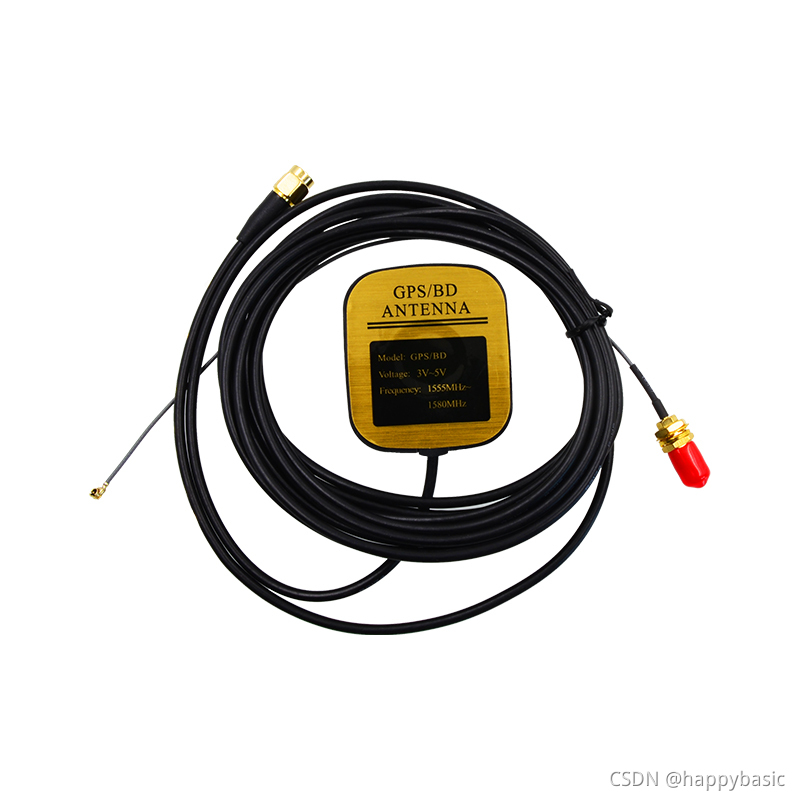

如下图，正点原子NEO-6M有源GPS模块

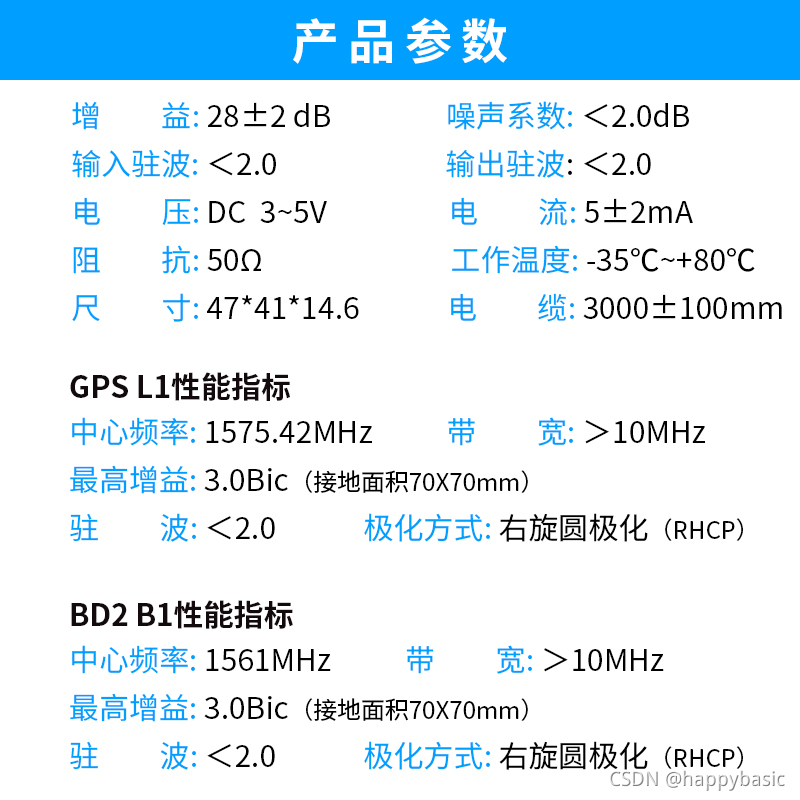

官网上的介绍参数如下：

但是问他们是否有原理图，回答是没有，这么说估计是第三方供应的了。所以，我就动手把它解剖了一下，模块主要用的是杭州中科微的AT2659S, 这是一款GPS专用的LNA。

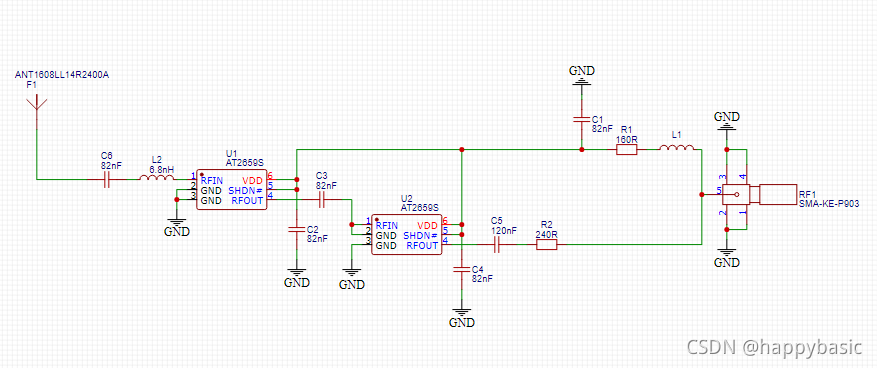

具体原理图分享如下：
