开漏输出、推挽输出简述

一、学习视频

推挽 开漏 高阻 这都是谁想出来的词？？_哔哩哔哩_bilibili

二、个人观点

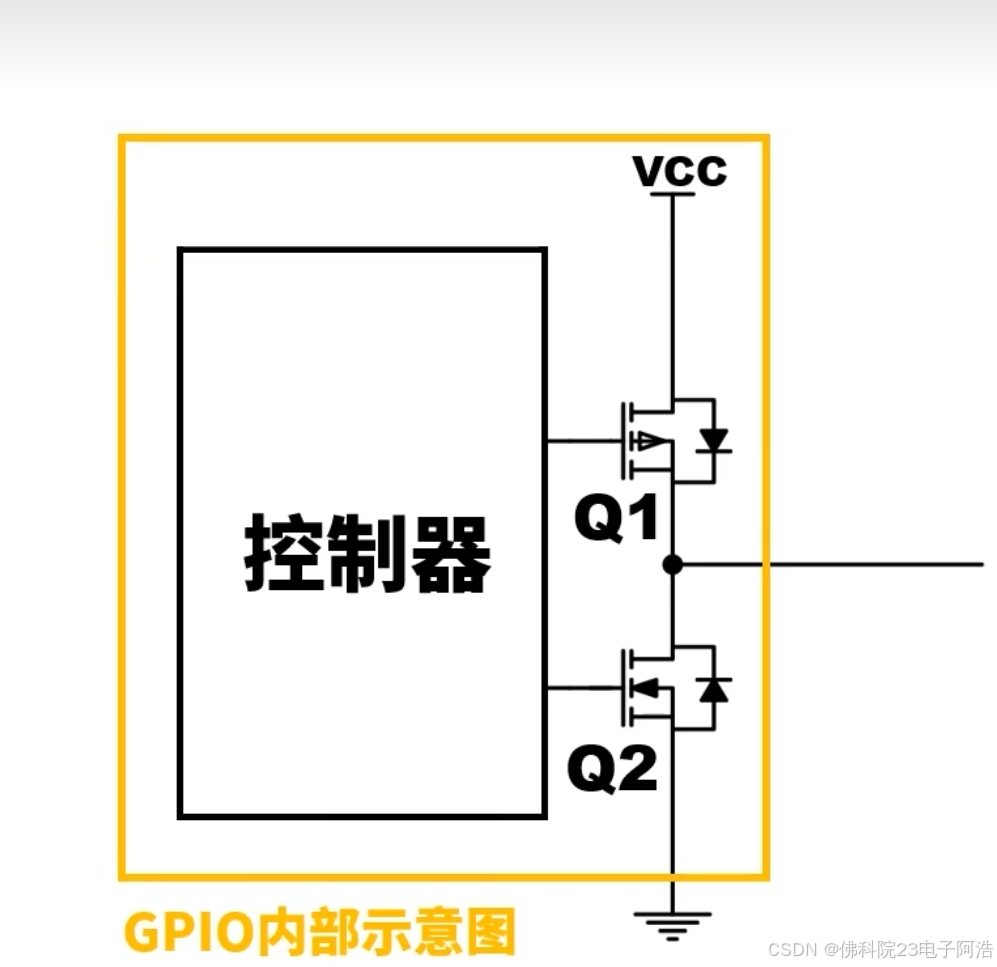

前提结构：

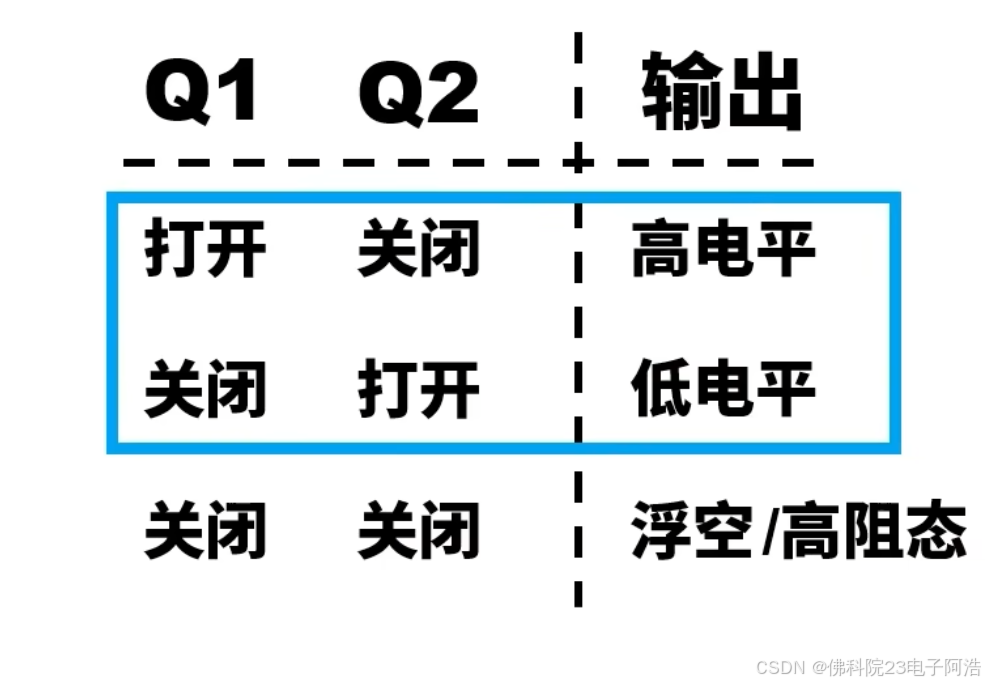

最后一种Q1，Q2都打开会烧毁MOS管。所以实际电路中不存在。

 推挽输出

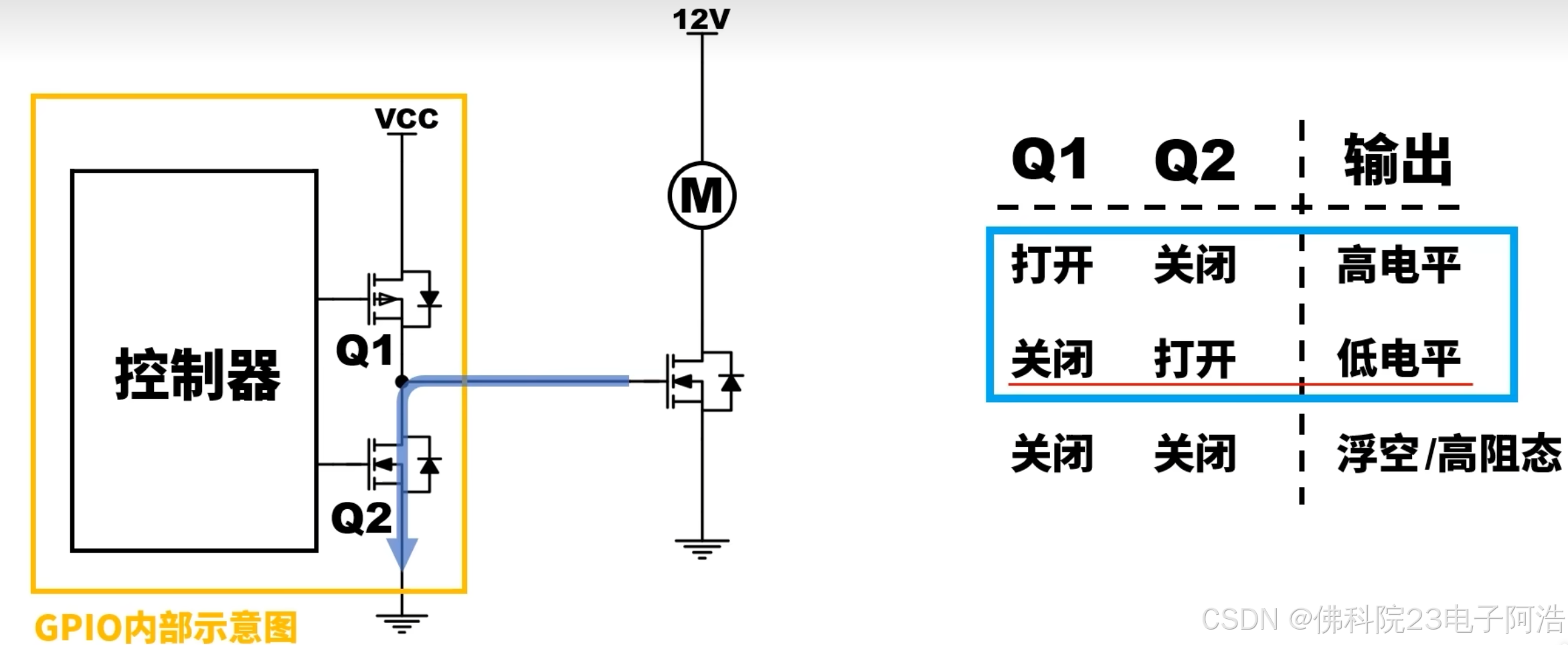

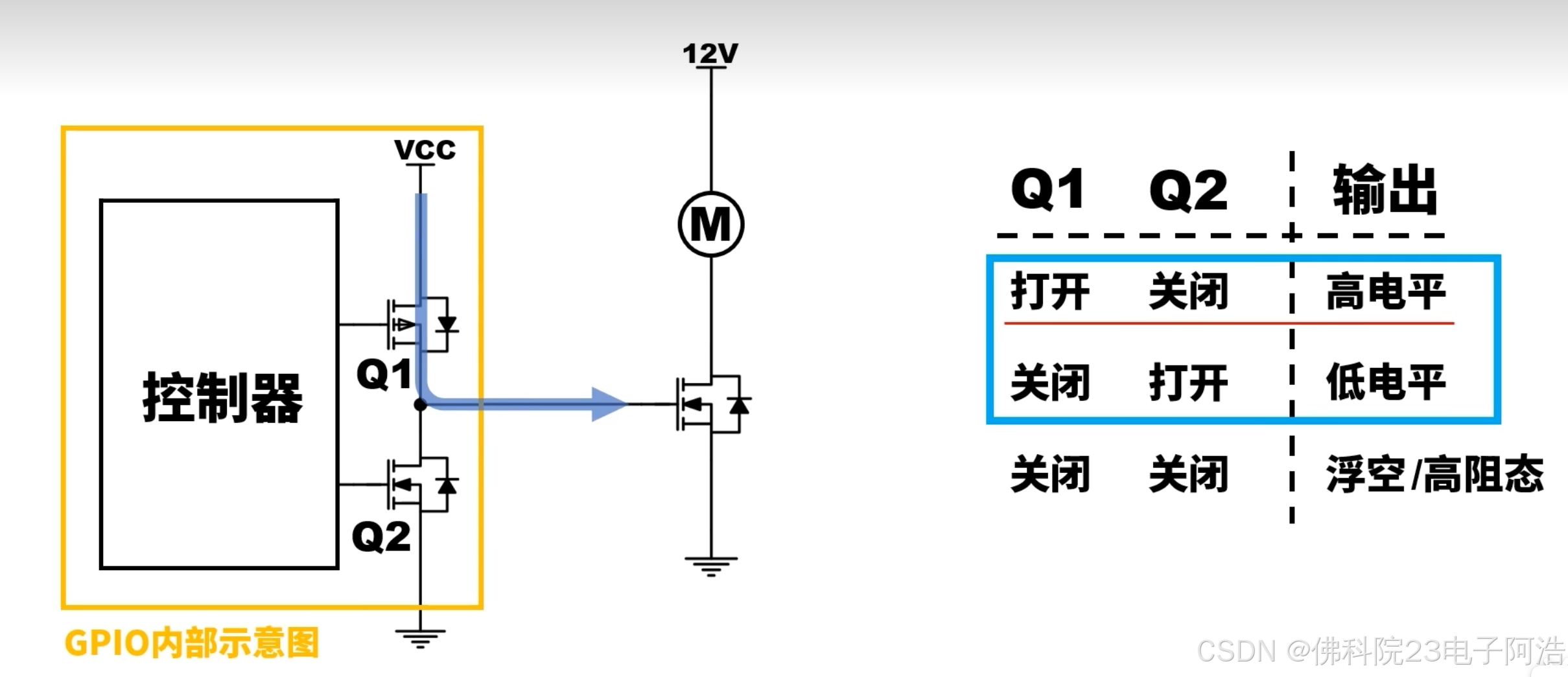

推挽推挽，指的是电流的动作，推就是出去，挽就挽回来。推就是输出高电平，挽就是输出低电平（接地），所以推挽输出由高低电平两种状态组成。

开漏输出

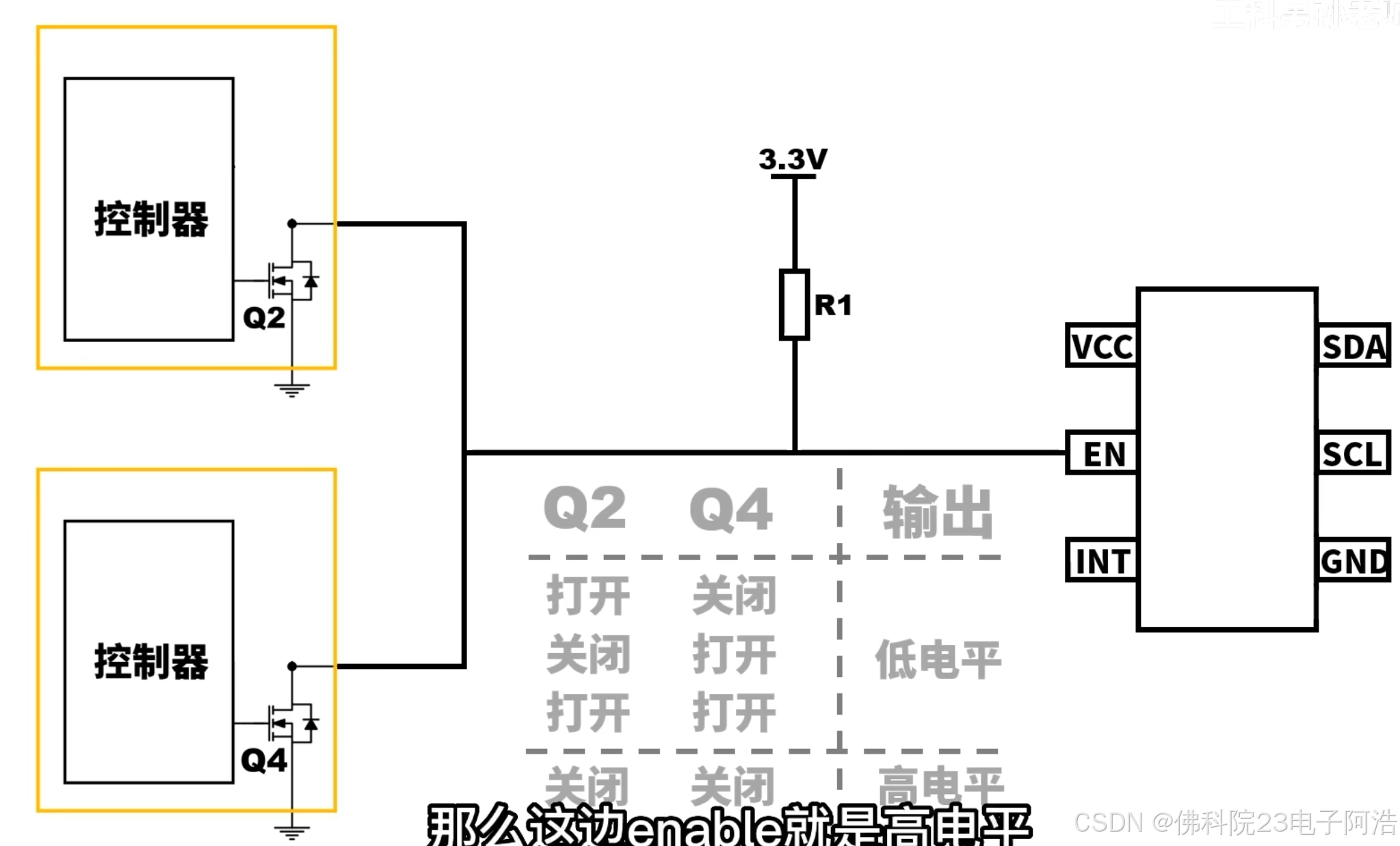

此时的开漏指的是漏极断开，因为开漏输出由高组态和低电平再加上一个外部的上拉电阻组成，Q1始终处于关闭状态，相当于开路消失不见。高阻态时被上拉，输出高电平，Q2导通时输出低电平，这个模式支持多个GOIO控制，因为只要有一个给gnd就输出低电平。
