《使枚举成功的USB设备成为WINUSB设备》

** 更新声明：各位不好意思，这篇文章是我本科期间所作，而且我已经很久没有涉足过硬件了，文中可能会有遗漏或者错误，并且很多关于USB的细节我已经忘记。

1. 将设备枚举为WINUSB设备

1.1 使设备能获取字符串描述符

1. 确保devicedescriptor中字符串index不为0。这里的Index应该是指iManufacturer, iProduct和iSerialNumber这三项，若设置为0则Host不会发送获取字符串的命令。

uint8_tUSBDeviceDesc[USB_LEN_DEV_DESC] =

{

0x12,                       /*bLength: 18bit*/

USB_DESC_TYPE_DEVICE,       /*bDescriptorType: 0x02*/

0x00,                       /*bcdUSB */

0x02,

0x00,                       /*bDeviceClass*/

0x00,                       /*bDeviceSubClass*/

0x00,                       /*bDeviceProtocol*/

USB_MAX_EP0_SIZE,          /*bMaxPacketSize: 64bit*/

0x37,          /*低位idVendor*/

0x05,          /*高位idVendor*/

0x21,          /*低位idVendor*/

0x43,          /*高位idVendor*/

0x00,                       /*bcdDevice rel. 2.00*/

0x02,

USBD_IDX_MFC_STR,           /*Index of manufacturer  string USBD_IDX_MFC_STR*/

USBD_IDX_PRODUCT_STR,       /*Index of product stringUSBD_IDX_PRODUCT_STR*/

USBD_IDX_SERIAL_STR,        /*Index of serial number stringUSBD_IDX_SERIAL_STR*/

USBD_MAX_NUM_CONFIGURATION  /*bNumConfigurations    固定为1，因为只有一个配置描述符*/

};

其中：

#define  USBD_IDX_MFC_STR                       0x01

#define  USBD_IDX_PRODUCT_STR                                           0x02

#define  USBD_IDX_SERIAL_STR                     0x03

2. 根据索引值发送字符串描述符

1. 判断获取的标准命令wValue字段部分低8位。

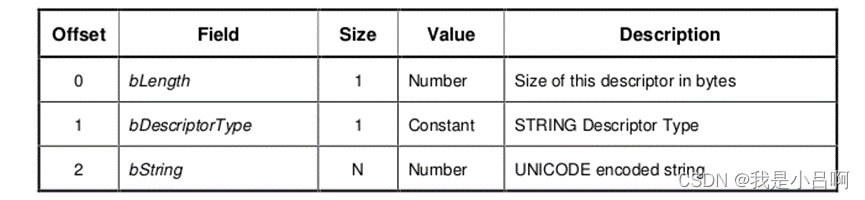

2. 发送字符串描述符。其格式如下表：

其中bLength=字符串描述符的长度为原字符串长度*2+2，bDescriptorType固定为0x03，bString中的内容是unicode编码（就是在ASCII码前面加上0x00即可）。



例如：若想要的字符串为"LSQ"，那么其字符串描述符应为：

Uint8_tUSBManufactoryString[USB_LEN_MAU_STRING]=

{

USB_LEN_MAU_STRING,         // 这里是0x08

           0x03,

           0x4C,                                             //L

           0x00,

           0x53,                                              //S

           0x00,

           0x51,                                              //Q

           0x00

}

1.2 处理获取操作系统字符串描述符的标准命令

当上文提到的字符串描述符正确上传到主机上时（可以用USB monitor）检测到。此时Host会发送获取操作系统字符串描述符（OS String Descriptor）。它包含OS string descriptor和OS feature descriptors。此时按照下文所述步骤操作：

1、主机发送要求获取索引值为0XEE的字符串（即OSString Descriptor）的命令。其标准请求命令格式为：
