RT-Thread 之 RT-Thread + WIZnet + W5500 + MQTT + ali-iotkit-v3.0.1 完成以太网Socket通信MQTT协议主题订阅发布

目录

1、介绍

1.1 WIZnet

1.2 W5500

2、RT-Thread Studio 配置及相关代码

 2.1 添加WIZnet软件包

2.2 配置 WIZnet 软件包

2.3 配置 spi20

3、验证效果

4、与ali-iotkit-v3.0.1 阿里云IOT软件包 MQTT主题订阅发布

4.1 添加 ali-iotkit-v3.0.1 软件包

4.2  配置Ali-iotkit 连接阿里云IOT平台的三元组参数，开启Samples示例代码，其他参数默认即可

4.3 MQTT示例代码 mqtt-example.c

4.4  物模型示例代码 linkkit_example_solo.c

4.5 实验验证OK



---

开发环境：使用 RT-Thread 实时操作系统 。

开发软件：使用 RT-Thread Studio （目前最新版本1.1.3）。

开发硬件：使用正点原子的 STM32L475 潘多拉开发板 。



1、介绍

1.1 WIZnet

WIZnet 软件包是 RT-Thread 基于 WIZnet 官网 ioLibrary_Driver 代码库的移植实现，目前只支持 W5500 设备。该软件包在原代码库功能的基础上，对接 RT-Thread SAL 套接字抽象层，实现对标准 BSD Socket APIs 的支持，完美的兼容多种软件包和网络功能实现，提高 WIZnet 设备兼容性。

1.2 W5500

W5500是WIZnet推出的高性能以太网接口芯片系列之一，内部集成全硬件TCP/IP协议栈+MAC+PHY。全硬件协议栈技术采用硬件逻辑门电路实现复杂的TCP/IP协议簇，其应用具有简单快速、可靠性高、安全性好等显著优势；内部集成MAC和PHY工艺，使得单片机接入以太网方案的硬件设计更为简捷和高效。

W5500 芯片是一款集成全硬件 TCP/IP 协议栈的嵌入式以太网控制器，同时也是一颗工业级以太网控制芯片。是韩国WIZnet（微知纳特）发布全硬件TCP/IP协议栈以太网接口芯片。

W5500 支持高速标准4线SPI接口与主机进行通信，该 SPI 速率理论上可以达到 80MHz。其内部还集成了以太网数据链路层（MAC）和10BaseT/100BaseTX 以太网物理层（PHY），支持自动协商（10/100-Based全双工/半双工）、掉电模式和网络唤醒功能。与传统软件协议栈不同，W5500内嵌的8个独立硬件 Socket 可以进行8路独立通信，该8路Socket的通信效率互不影响，可以通过 W5500 片上32K 字节的收/发缓存灵活定义各个Socket的大小。

（注：参考资料 WIZnet W5500-参考设计大全）

特点

• • 全硬件TCP/IP协议栈：TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE
  • 8个独立的硬件Socket，各路通信互不影响
  • 32K字节收发缓存
  • 集成802.3以太网MAC
  • 集成10Base-T / 100Base-T以太网PHY
  • 主机接口:SPI高速串行外设接口（最高80Mhz ）
  • 支持嵌入式操作系统：Linux & RTOS
  • 支持掉电模式 & UDP网络唤醒
  • 工作电压3.3V，I/O 5V耐压
  • 支持自动协商（全/半双工，10M/100M)
  • 工作温度40℃左右
  • 48Pin LQFP无铅封装（7x7mm, 0.5mm针间距）







2、RT-Thread Studio 配置及相关代码

 2.1 添加WIZnet软件包

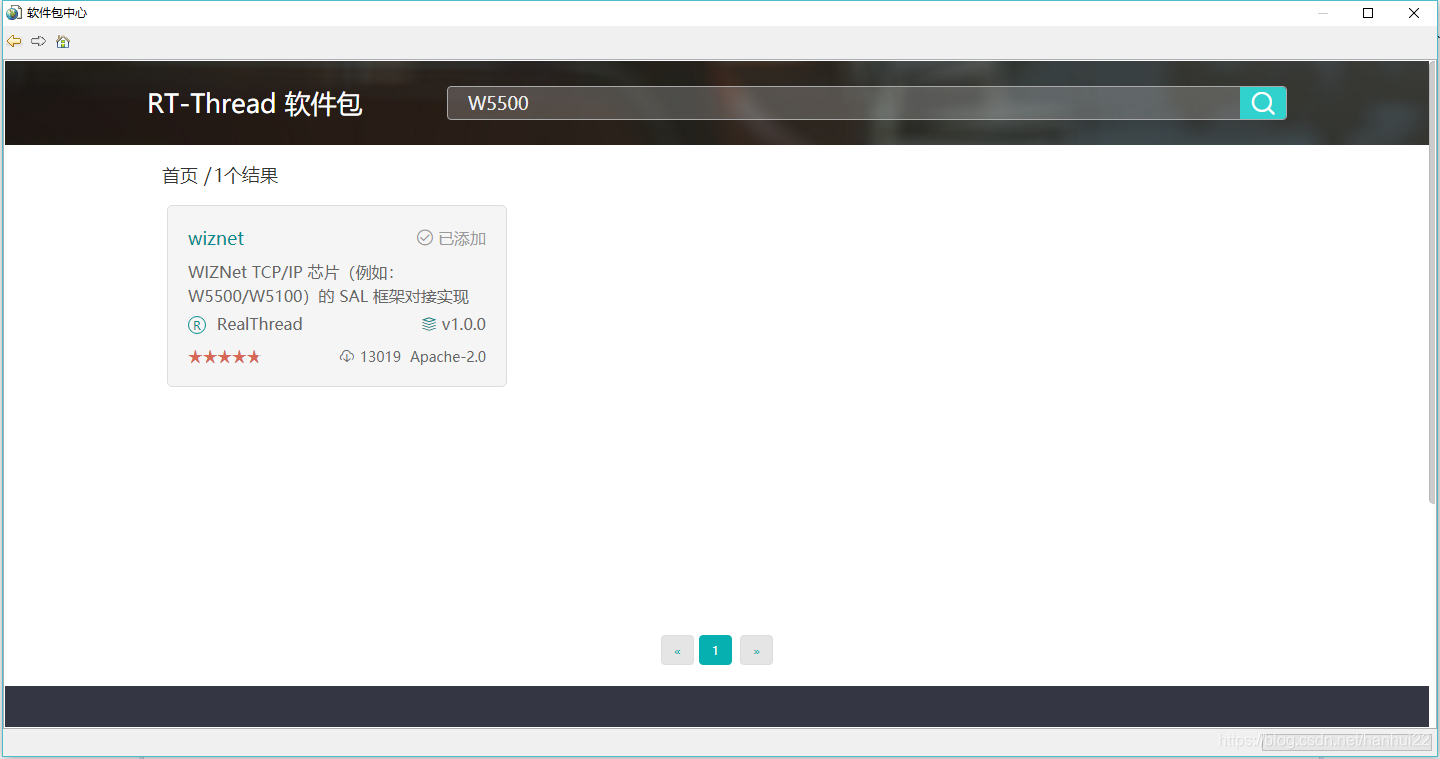

在RT-Thread 软件包中搜索W5500软件包后添加到项目中

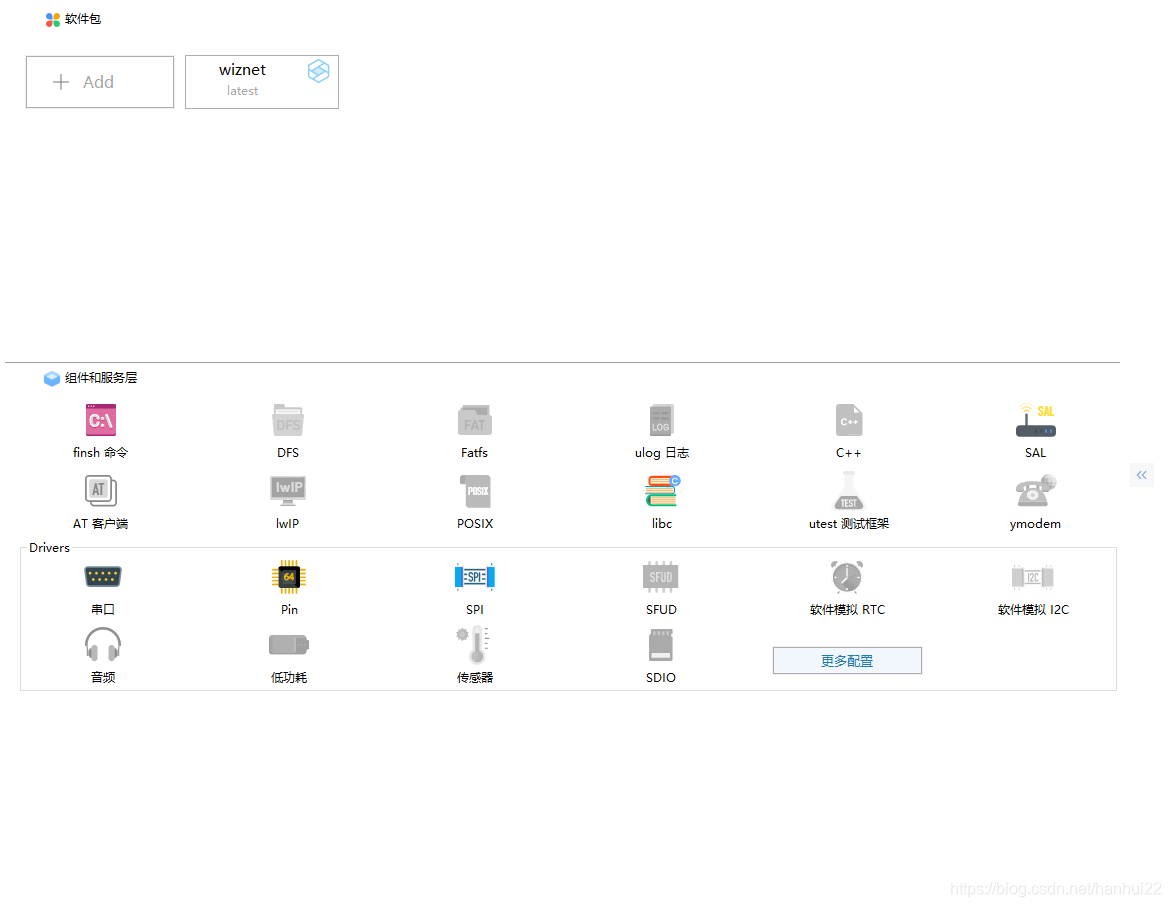

添加后的结果如下图所示

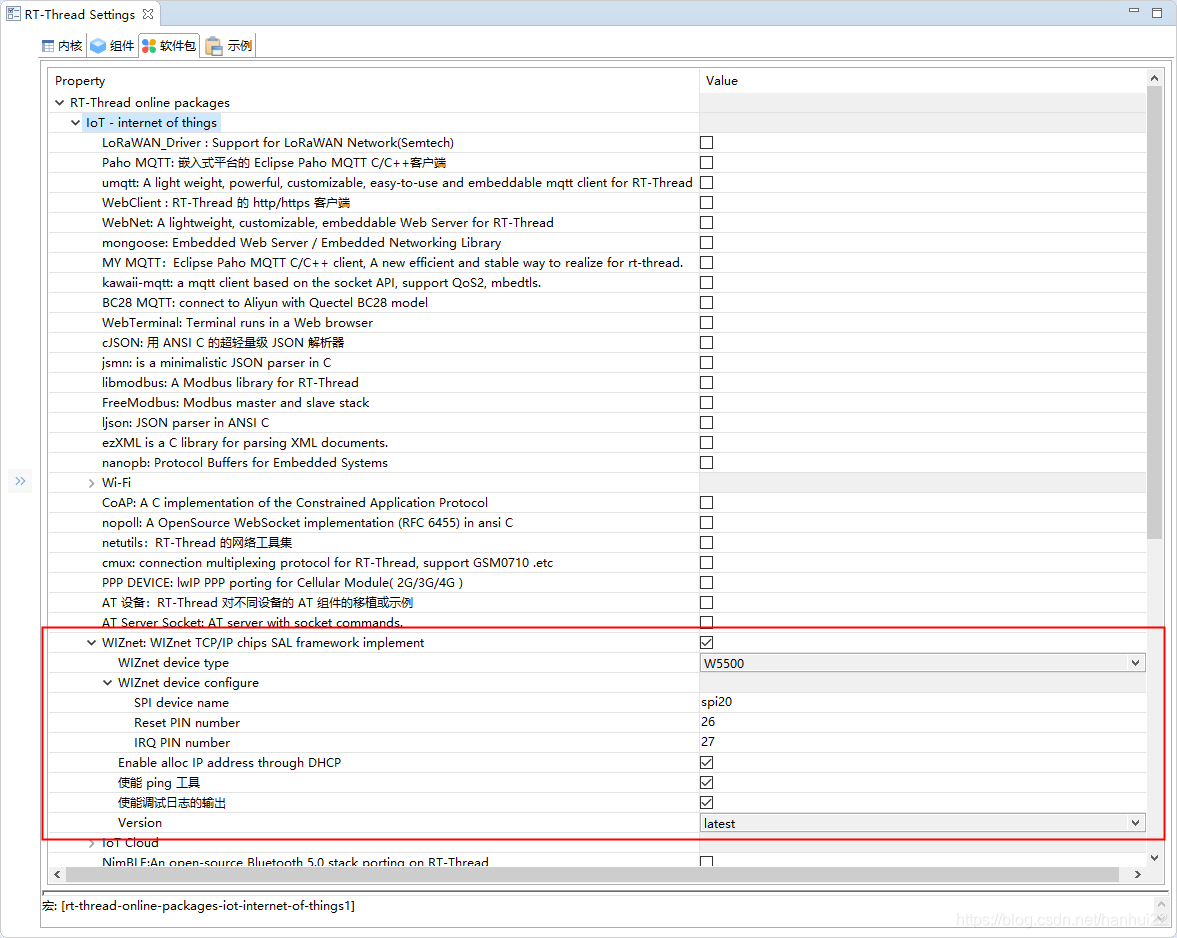

2.2 配置 WIZnet 软件包

spi20 设备引脚说明如下所示

PB12	SPI2_CS
PB13	SPI2_SCK
PB14	SPI2_MISO
PB15	SPI2_MOSI

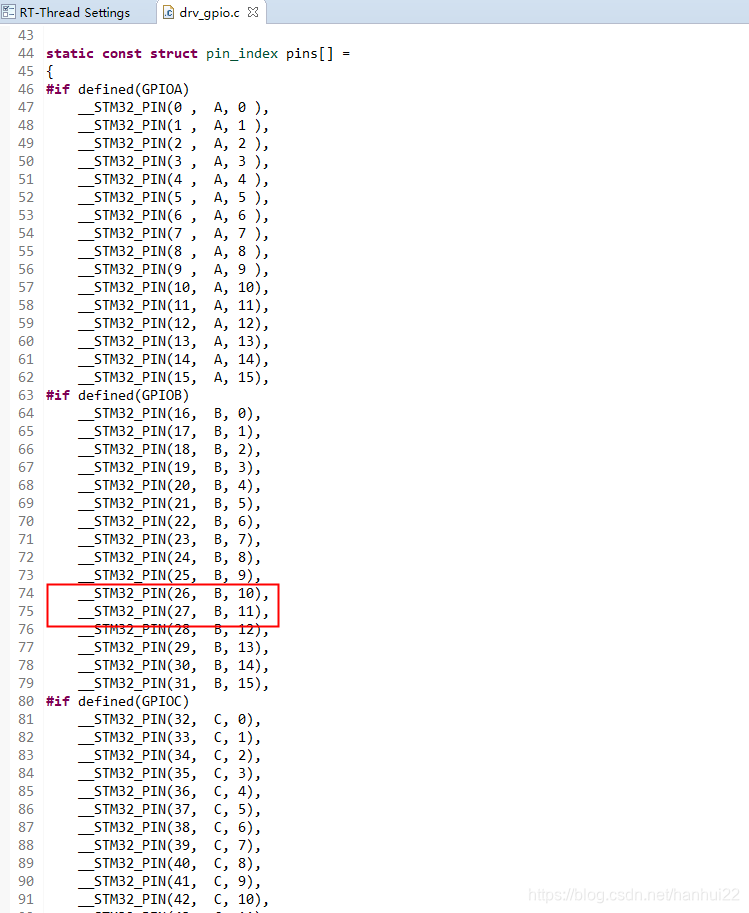

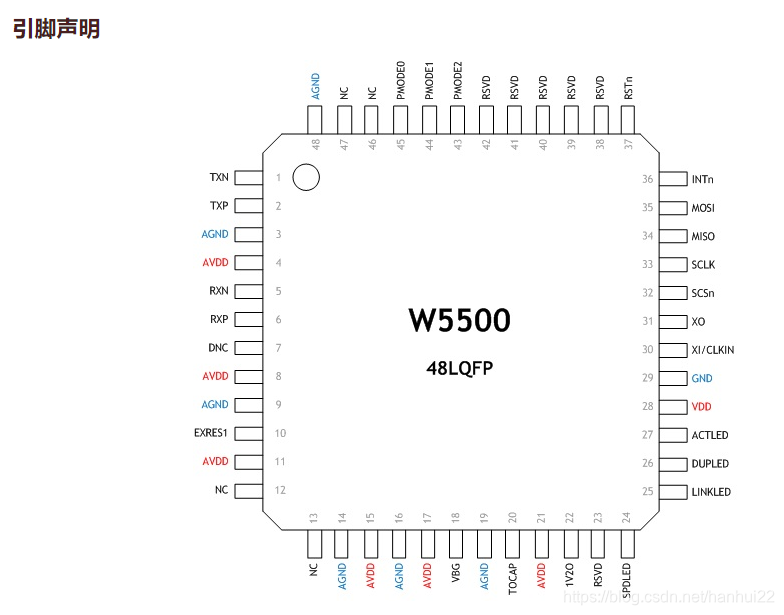

Reset复位引脚是26（对应PB10），IRQ中断引脚 27 （对应PB11），引脚号参考见下图

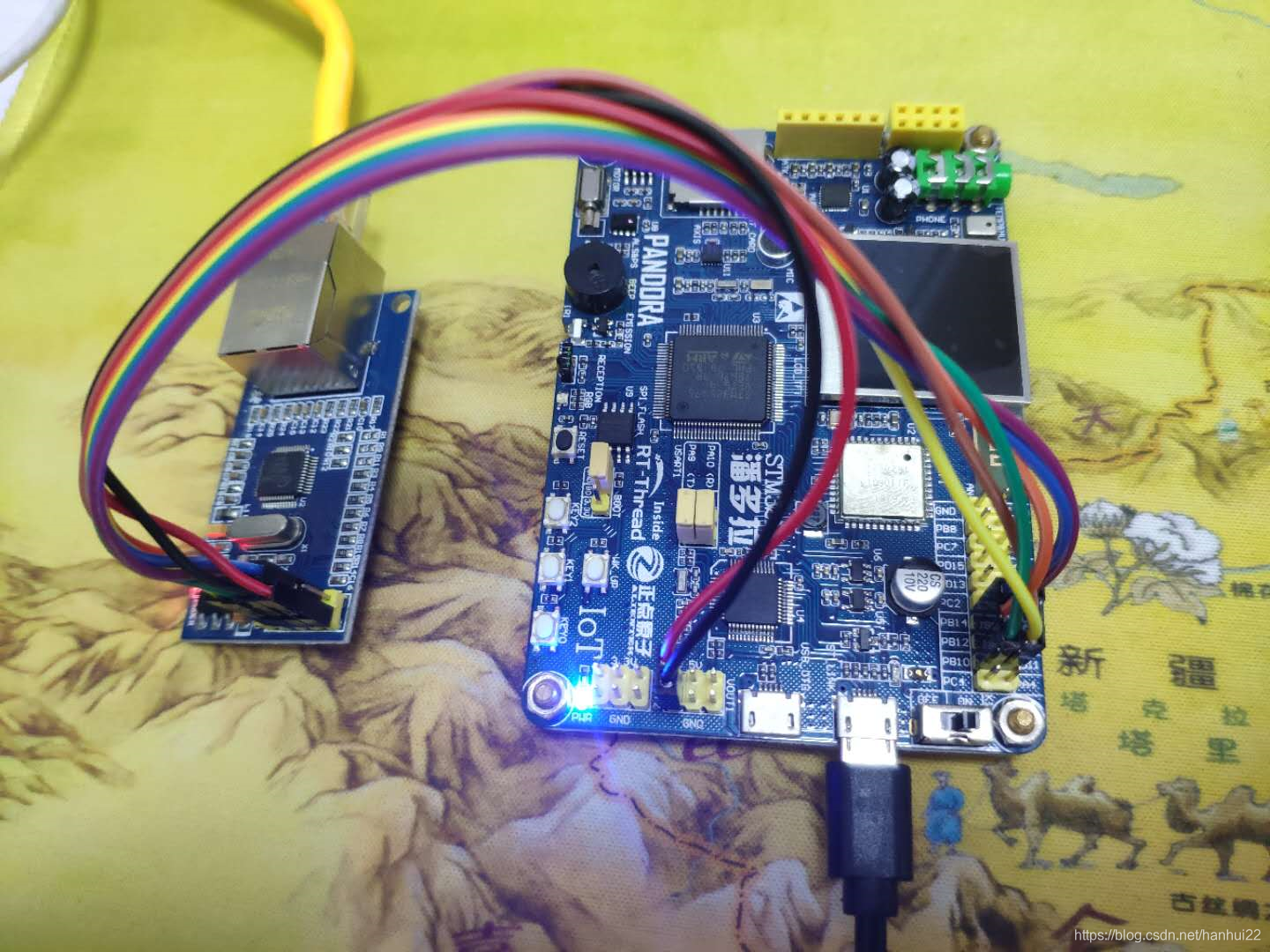

硬件连接图如下所示：



2.3 配置 spi20

在drv_spi.c源文件中添加 HAL_SPI_MspInit 函数（SPI2引脚配置）

void HAL_SPI_MspInit(SPI_HandleTypeDef *spiHandle)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RT_ASSERT(spiHandle != RT_NULL);

#ifdef BSP_USING_SPI1
    if (spiHandle->Instance == SPI1)
    {
        /* SPI1 clock enable */
        __HAL_RCC_SPI1_CLK_ENABLE();
        __HAL_RCC_GPIOA_CLK_ENABLE();

        /**SPI1 GPIO Configuration
        PA5     ------> SPI1_SCK
        PA6     ------> SPI1_MISO
        PA7     ------> SPI1_MOSI
        */
        GPIO_InitStruct.Pin = GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF5_SPI1;
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }
    else
#endif
#ifdef BSP_USING_SPI2
    if (spiHandle->Instance == SPI2)
    {
        /* SPI2 clock enable */
        __HAL_RCC_SPI2_CLK_ENABLE();
        __HAL_RCC_GPIOB_CLK_ENABLE();

        /**SPI2 GPIO Configuration
        PB13     ------> SPI2_SCK
        PB14     ------> SPI2_MISO
        PB15     ------> SPI2_MOSI
        */
        GPIO_InitStruct.Pin = GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF5_SPI2;
        HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    }
    else
#endif
#ifdef BSP_USING_SPI3
    if (spiHandle->Instance == SPI3)
    {
        /* SPI3 clock enable */
        __HAL_RCC_SPI3_CLK_ENABLE();
        __HAL_RCC_GPIOB_CLK_ENABLE();

        /**SPI3 GPIO Configuration
        PB3 (JTDO-TRACESWO)     ------> SPI3_SCK
        PB4 (NJTRST)            ------> SPI3_MISO
        PB5                     ------> SPI3_MOSI
        */
        GPIO_InitStruct.Pin = GPIO_PIN_3 /* | GPIO_PIN_4 */ | GPIO_PIN_5;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF6_SPI3;
        HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    }
    else
#endif
    {
        RT_ASSERT(0);
    }
}

 自动初始化 rt_hw_spi_flash_init 函数，将spi20 挂载到spi2总线上

static int rt_hw_spi_flash_init(void)
{
    __HAL_RCC_GPIOB_CLK_ENABLE();
    rt_hw_spi_device_attach("spi2", "spi20", GPIOB, GPIO_PIN_12);

    return RT_EOK;
}
/* 导 出 到 自 动 初 始 化 */
INIT_COMPONENT_EXPORT(rt_hw_spi_flash_init);



3、验证效果

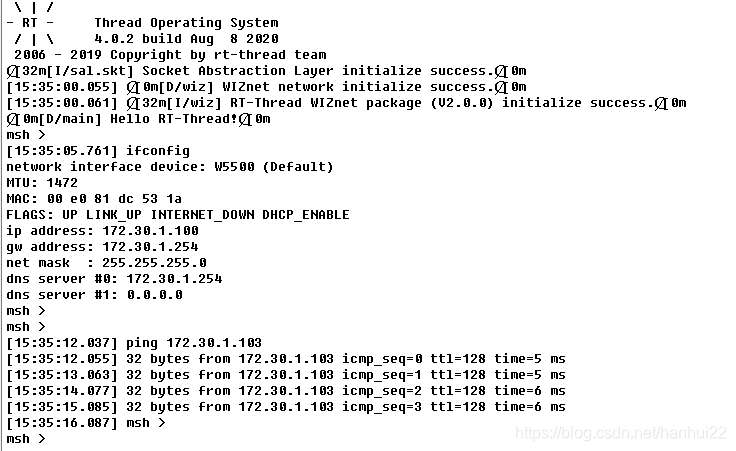

串口调试助手显示效果如下

ifconfig ： 查看当前网络的 ip address 、 gw address （网关地址）、net mask （子网掩码）、 dns server （dns服务器）

ping 172.30.1.103 成功ping通，表示局域网内可以相互访问了

（注：因为路由器没有连到公网，所以没有ping www.baidu.com）



4、与ali-iotkit-v3.0.1 阿里云IOT软件包 MQTT主题订阅发布

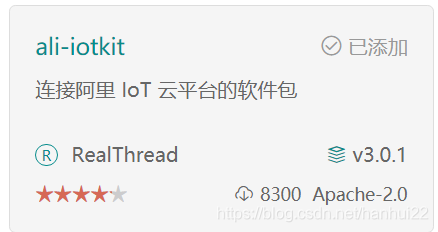

4.1 添加 ali-iotkit-v3.0.1 软件包

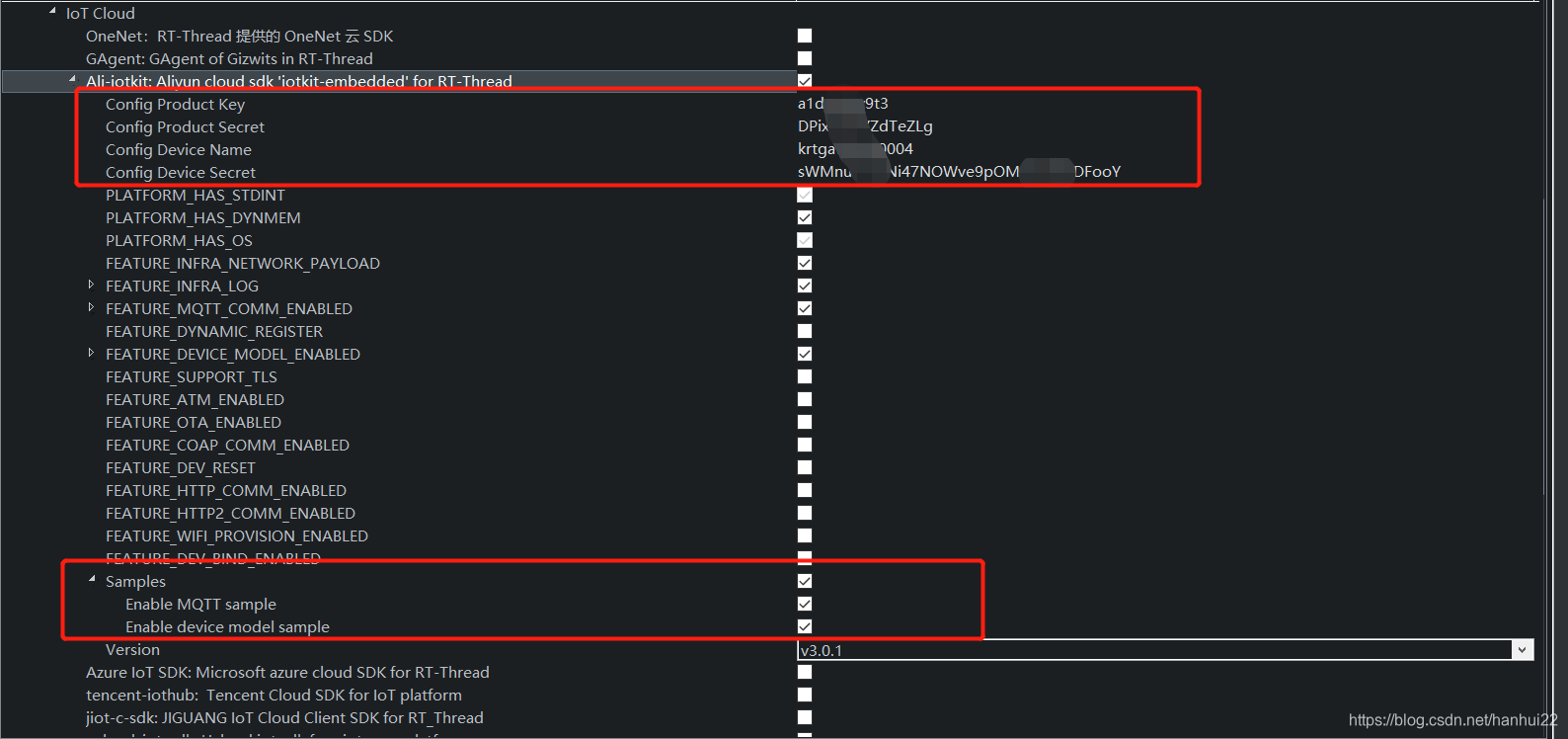

4.2  配置Ali-iotkit 连接阿里云IOT平台的三元组参数，开启Samples示例代码，其他参数默认即可

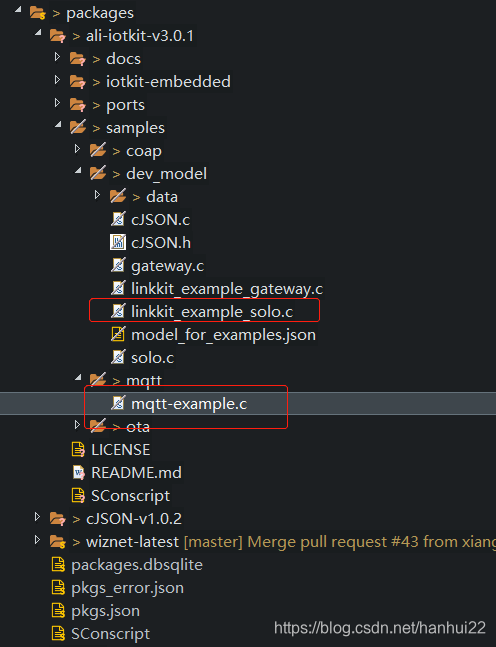

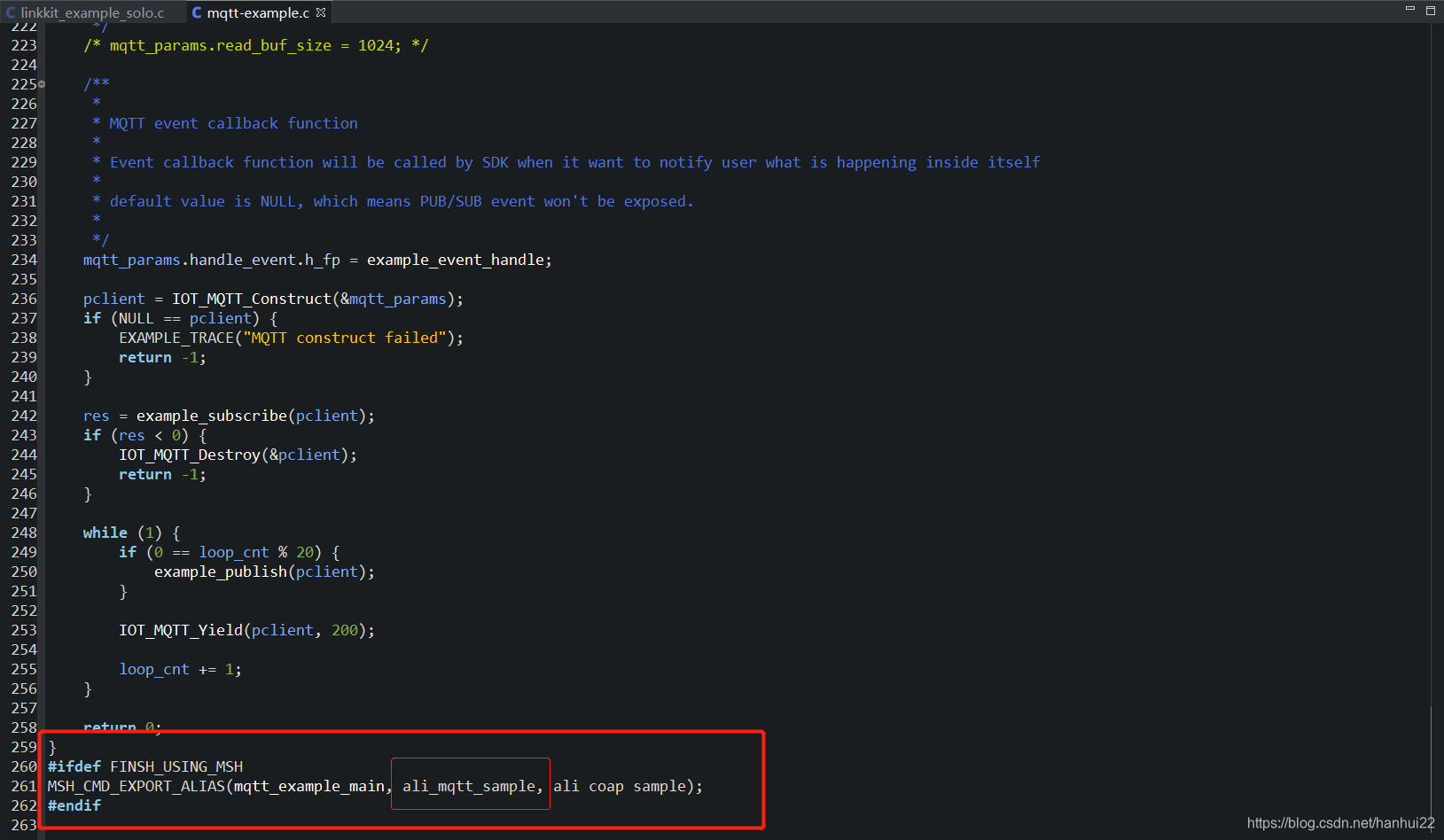

4.3 MQTT示例代码 mqtt-example.c

在串口调试助手输入 ali_mqtt_sample（加回车换行即ENTER键）就可以连接阿里云IOT云平台进行MQTT通信。

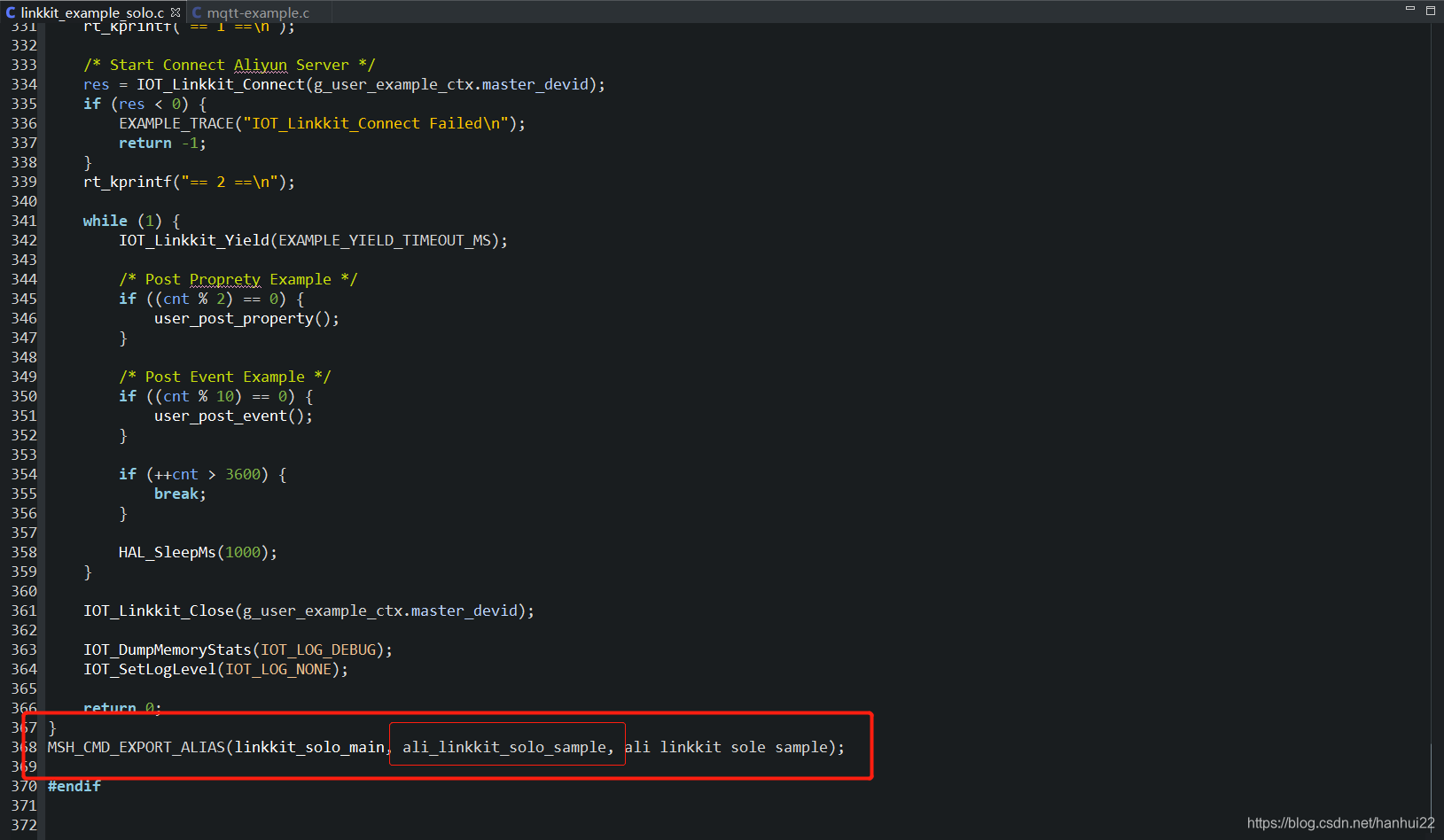

4.4  物模型示例代码 linkkit_example_solo.c

在串口调试助手输入 ali_linkkit_solo_sample（加回车换行即ENTER键）就可以连接阿里云IOT云平台进行物模型通信。

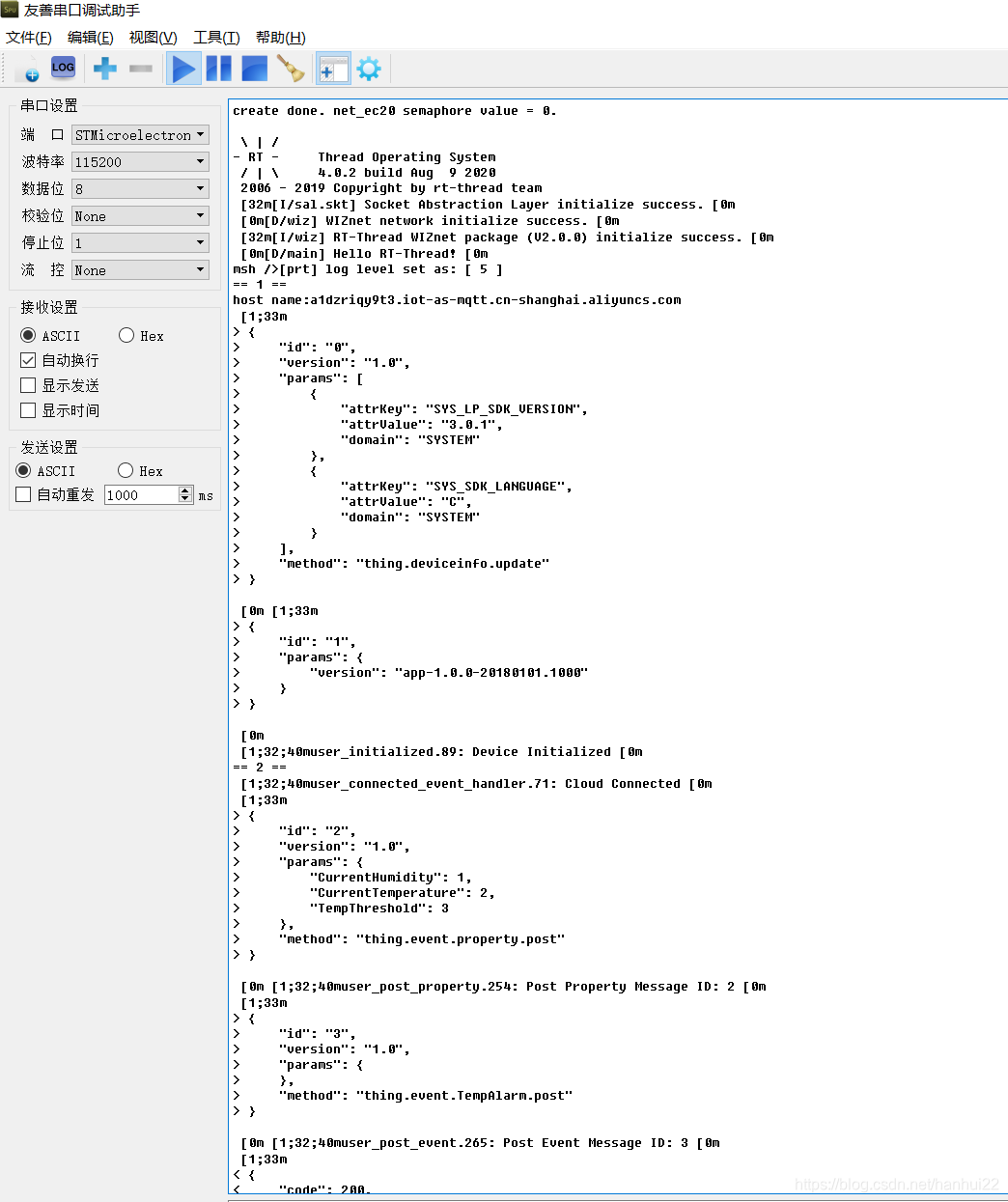

4.5 实验验证OK
