PackageManagerService介绍----基于Android Q

1.PKMS功能概述

PackageManagerService是系统的核心服务之一，负责系统中Package的管理，应用程序的安装、卸载、信息查询等。

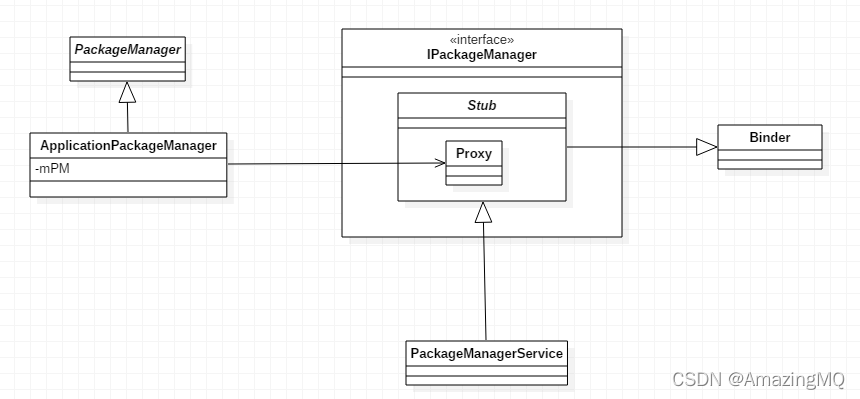

2.类继承结构图

IPackageManager：接口类，定义了服务端和客户端通信的函数以及Stub（从Binder派生并实现IPackageManager接口）,在编译过程中由IPackageManager.aidl文件生成。

PackageManagerService: 继承 IPackageManager.stub，具体实现功能类，是Binder通信中的服务端。

IPackageManager.Stub: 类中定义了一个内部类 Proxy，该类有一个 IBinder 类型的成员变量 mRemote，mRemote 用于和服务端 PackageManagerService 通信；

PackageManager: 抽象类，封装了提供给上层应用使用的一些方法。Context中通过getPackageManager()方法获得PackageManager对象， 实际返回的对象是其子类ApplicationPackageManager ，可以具体查看ContextImpl中getPackageManager方法。

ApplicationPackageManager: 并没有直接参与Binder通信，而是通过其 IPackageManager 类型的成员变量 mPM，它指向一个 IPackageManager.Stub.Proxy 类型的对象（最终是在ActivityThread的getPackageManager()中进行初始化）。

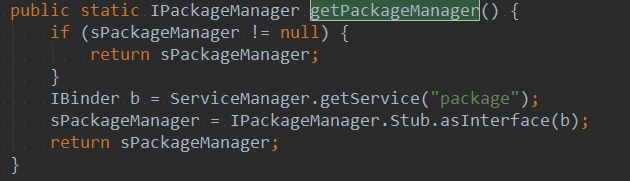

ActivityThread中getPackageManager()：

asInterface(b)返回的是IPackageManager.Stub.Proxy 类型的对象：

return new android.content.pm.IPackageManager.Stub.Proxy(obj);

3.PKMS启动流程

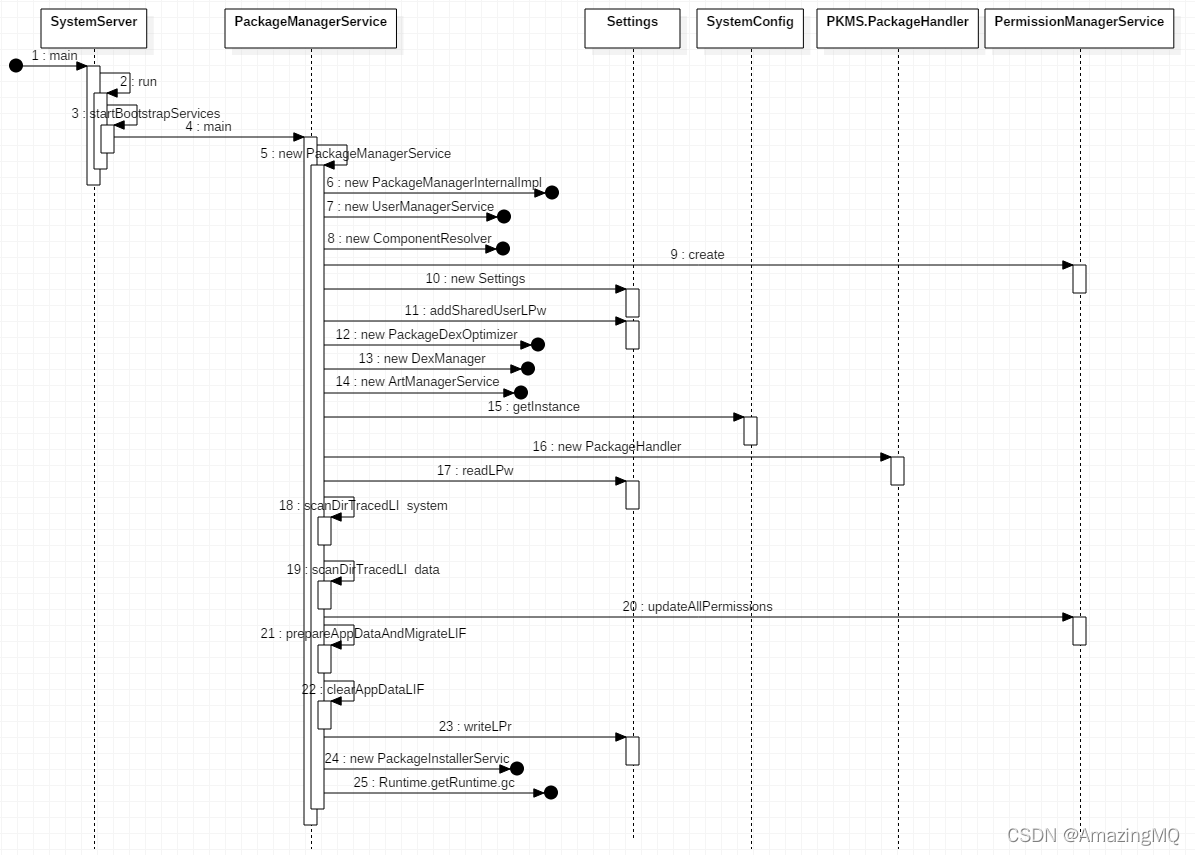

（1）启动流程图

（2）5个阶段

在PKMS的构造方法中，分为5个阶段（有参考网络上博客）：

BOOT_PROGRESS_PMS_START：

    构造DisplayMetrics，保存分辨率等相关信息；

    创建Installer对象与InstallId交互；

    把PackageManagerInternalImpl 添加到本地服务LocalServices；

    创建sUserManager对象，进行多用户管理；

    创建mPermissionManager对象，进行权限管理；

    构造Settings类，保存安装包信息，清除路径不存在的孤立应用，主要涉及/data/system目录下的packages.xml,package-backup.xml,packages.list,packages-stopped.xml,packages-stopped-backup.xml等文件。

    调用造PackageDexOptimizer及DexManager类，处理dex优化；

    创建SystemConfig实例，获取系统配置信息，主要是加载etc目录下配置信息，如platform.xml等，配置共享lib库。

    创建PackageManager的handler线程，循环处理外部安装相关消息（安装、卸载）。

    调用Settings的readLPw来读取并解析data/system目录下的xml内容。

BOOT_PROGRESS_PMS_SYSTEM_SCAN_START：

    对于旧版本升级的情况，将安装时获取权限变更为运行时申请权限；

    扫描system/vendor/product/odem/oem 等目录的priv-app ,app ,overlay包。

    清除安装时临时文件以及其他不必要的信息。

BOOT_PROGRESS_PMS_DATA_SCAN_START

    解析data/app应用，处理应用信息，更新，删除不必要的数据

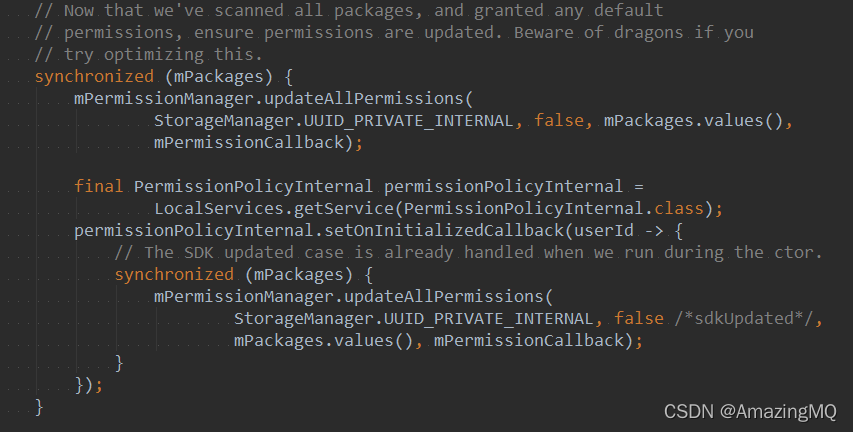

BOOT_PROGRESS_PMS_SCAN_END

    sdk版本变更，更新权限

    OTA升级后首次启动，清除不必要的缓存数据

    权限等默认更新后，清理相关数据

    更新data/system目录下的package.xml，packages.list文件

BOOT_PROGRESS_PMS_READY

    创建PackageInstallerService

    GC回收内存

（3）关键点说明

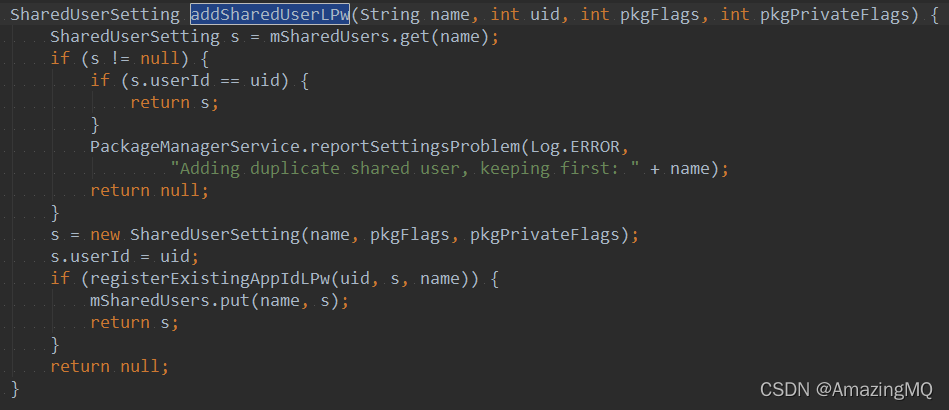

mSettings.addSharedUserLPw：创建SharedUserSetting对象并添加到Settings的成员变量mSharedUsers中，在Android系统中，多个package通过设置shareUserid属性可以运行在同一进程，共享同一个UID。这里添加system, phone, log, nfc, bluetooth, shell，se，networkstack 这8种shareUserId到mSettings；

mSettings.readLPw：扫描data/system目录下的文件：packages.xml（）,package-backup.xml,packages.list,packages-stopped.xml（在Android 10 的机器上data/system目录下没有此文件）,packages-stopped-backup.xml（在Android 10 的机器上data/system目录下没有此文件）等。

packages.xml：PKMS 扫描完目标文件夹后会创建该文件。当系统进行程序安装、卸载和更新等操作时，均会更新该文件。该文件保存了系统中与 package 相关的一些信息。

packages.list：描述系统中存在的所有APK 的信息。当这些程序有变动时，PKMS 就会更新该文件。

mSettings.writeLPw：更新data/system目录下的package.xml，packages.list文件

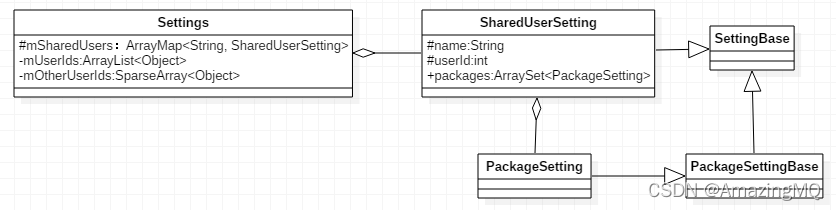

SharedUserSetting:继承关系图

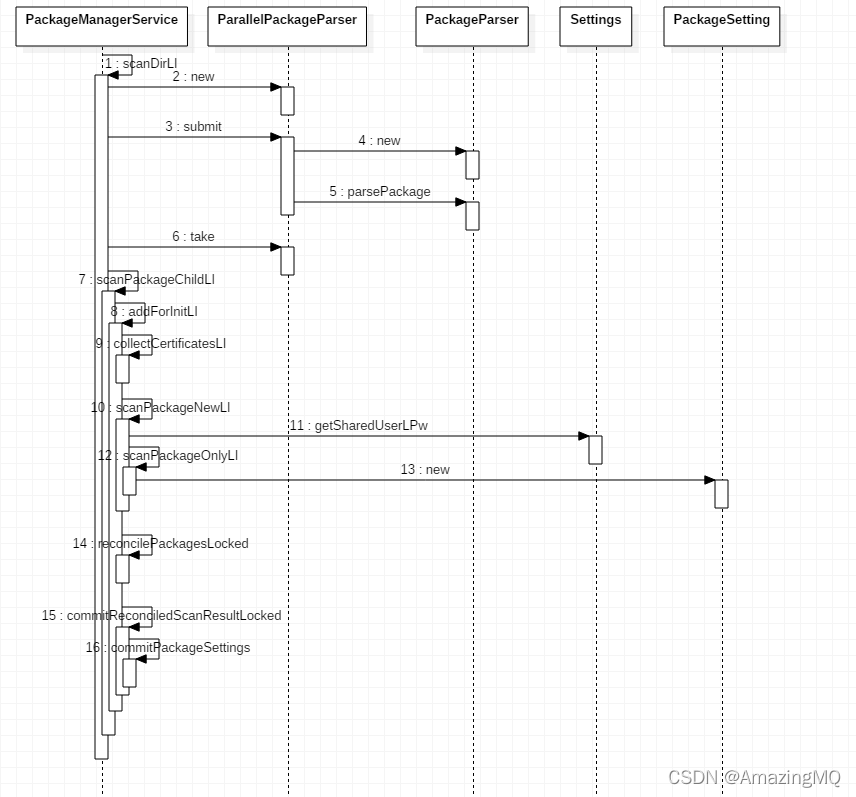

4.扫描流程scanDirTracedLI

关键点说明：

（1）parsePackage系列：实际上就是解析出Package对应的数据结构。 代码看起来相当繁琐，但实际思想确实很简单的，就是解析AndroidManifest.xml对应的标签项，然后形成对应的数据结构插入到Package中。

（2）scanPackage系列：将Package中的信息加入到了PKMS的Settings对象中，在此之前四大组件的信息都属于Package的私有财产，现在统一注册到PKMS中，于是PKMS就可以对外提供统一的组件；最终创建PackageSetting实例，创建好后可以进行查询等操作。

（3）scanPackageNewLI与应用安装中的流程一致了，不再具体分析。

（4）scanDirTracedLI流程中没有updateSettingsLI(会调用到mSettings.writeLPr)，因为在扫描完所有的目录后会直接调用mSettings.writeLPr;

（5）scanDirTracedLI流程中没有performDexOpt，是因为在PKMS的构造方法完成后在SystemServer中会调用到PKMS.java#updatePackagesIfNeeded()，这个后面有介绍。

（6）ParallelPackageParser是一个并行解析package的类，里面使用线程池来完成并行解析的工作。

（7）负责将静态文件转换内存中数据结构的工具就是PackageParser，包解析器。

5.关系图

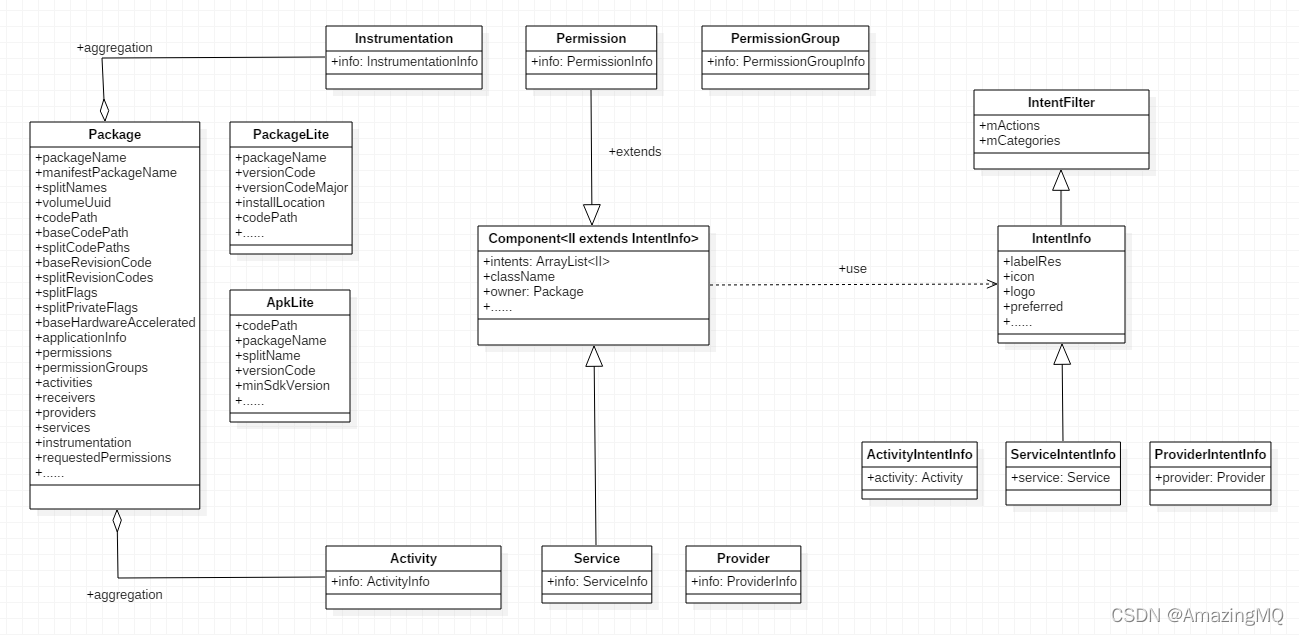

（1）解析的数据结构关系图

包通过parsePackage后最终在内存中的数据结构Package：

它包含了一个包的所有信息，如包名、包路径、权限、四大组件等，其数据来源主要就是AndroidManifest.xml文件

一个包中有很多组件，为此设计了一个高层的基类Component，所有具体的组件都是Component的子类。什么是组件呢？AndroidManifest.xml文件中所定义的的一些标签，就是组件，譬如<activity>，<service>，<provider>，<permission>等，这些标签分别对应到包解析器中的一个数据结构，它们各自有自身的属性。

诸如<activity>，<service>标签，都可以配置<intent-filter>，来过滤其可以接收的Intent，这些信息也需要在包解析器中体现出来，为此组件Component依赖于IntentInfo这个数据结构。每一个具体的组件所依赖的IntentInfo不同，所以Component和IntentInfo之间的依赖关系采用了桥接(Bridge)这种设计模式，通过泛型的手段实现。

各种组件最终聚合到Package这个数据结构中，形成了最终包解析器的输出。

当然，在解析的过程中，还有利用了一些数据结构来优化设计，PackageLite和ApkLite就是一些很简单的数据封装。

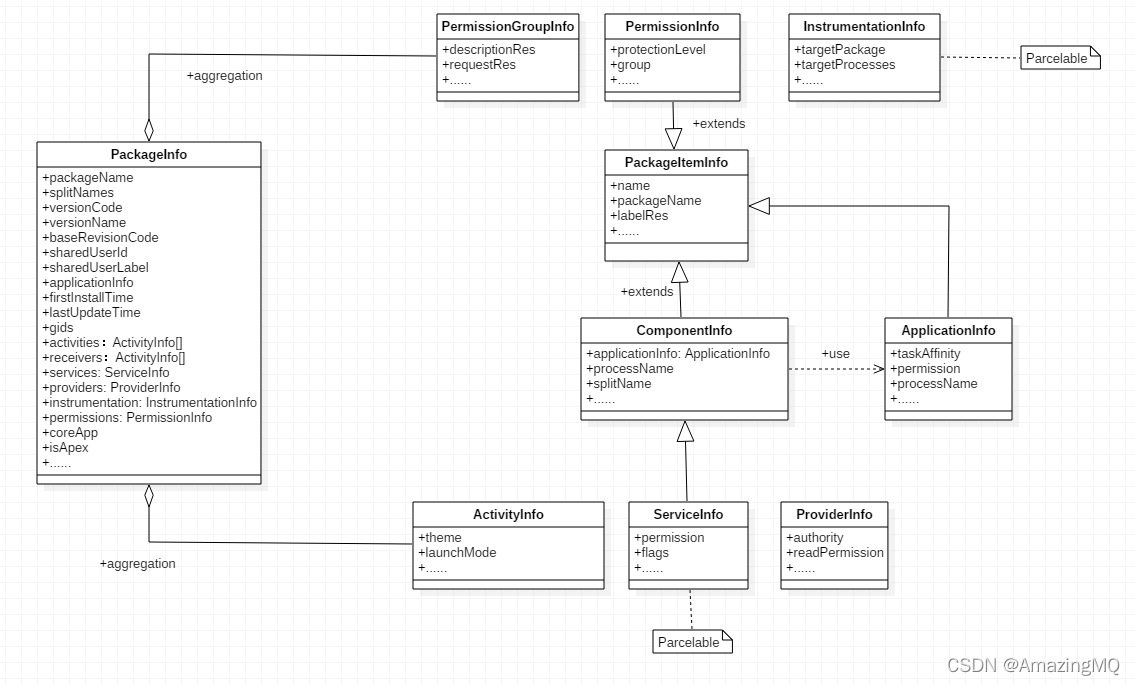

（2）Info类相关

包解析器从静态文件中获取的数据，很多都是需要用于跨进程传递的，譬如初次启动Activity时，就需要把包信息从系统进程传递到应用进程，先完成应用进程的启动。在包解析器的类图中，我们看到Activity、Service、Provider、Permission、Instrumentaion这些类都有一个共同的特征：都具备info这个属性，其实这些类的结构非常简单，就是对info的一次封装，info这个结构体才是真正的包数据。所有的info都实现了Parcelable接口，意图很明显，info是可以进行跨进程传递的。不同组件的info类型是不同的，除了实现了Parcelable接口，它们之间又构成了一个庞大的数据结构：

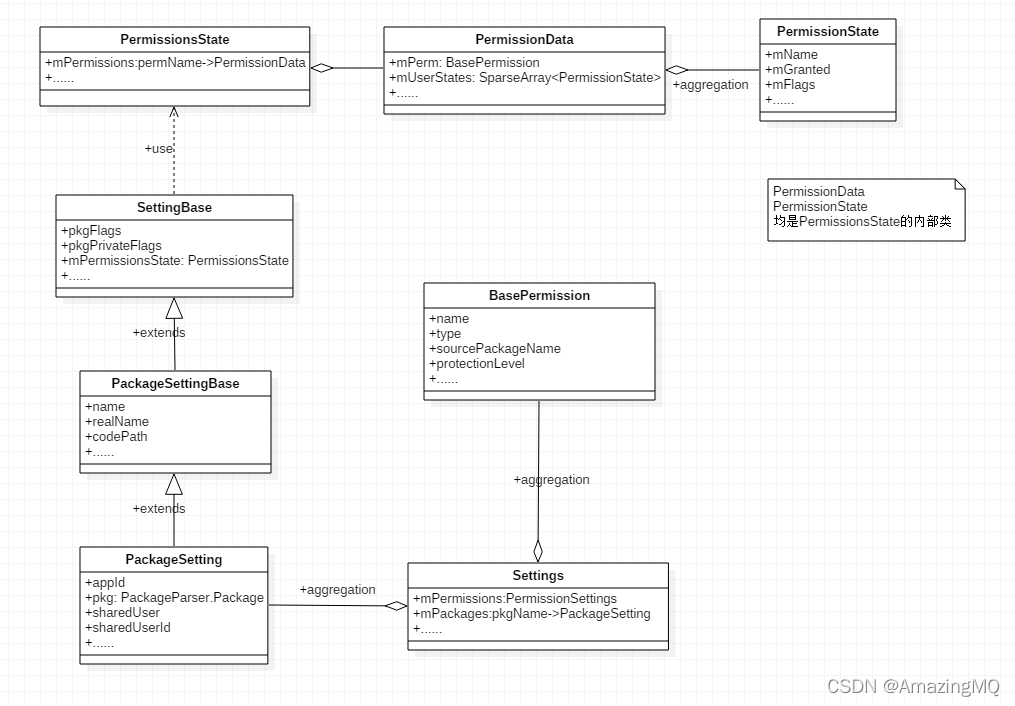

（3）授权机制对应的数据结构

BasePermission：权限持有者所定义的每一项权限都会生成一个BasePermission，所有BasePermission都聚合在PMS的Settings中。BasePermission有三种类型: NORMAL、BUILTIN、DYNAMIC。

PackageSetting: 每一个解析成功的包都会生成一个PackageSetting，所有的PackageSetting都聚合在PMS的Settings中。PackageSetting继承了其祖宗SettingBase的属性mPermissionsState，这个属性表示一个包的授权状态。

PermissionsState(注意，这是复数)：聚合了包中所有权限的授予状态，在多用户的场景下，不同用户的授权情况不同，因此要区分出一个权限针对每个用户的授予情况，为此设计了一个数据封装类PermissionData(注意，这是单数)，记录了一个BasePermission与多个用户mUserState之间的关系。每一个用户的权限授予状态用PermissionState(注意，这是单数)来记录。

6.Dex优化

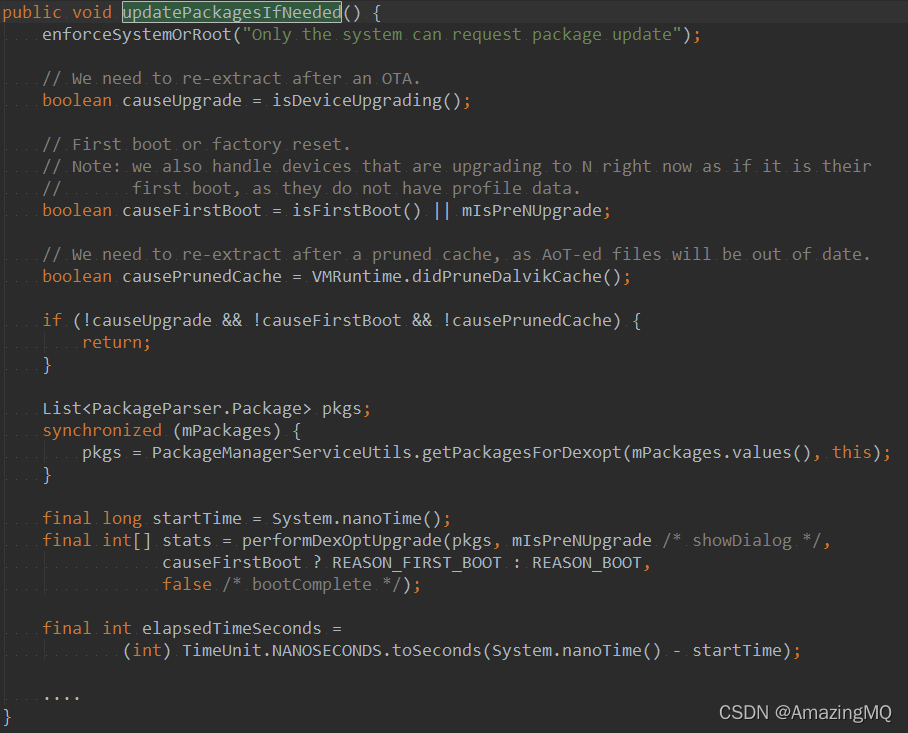

PKMS.java#updatePackagesIfNeeded()

在SystemServer的startOtherServices()中被调用；

检查是否需要去更新Packages并进行dex优化，如果没有OTA升级，不是第一次开机或大版本升级，没有清除dalvik虚拟机缓存，则不需要，否则可以去更新packages。最终调用的是Installer的dexopt进行优化。

更新packages的优先级：core app> system app > other app,调用performDexOptUpgrade()进行系统更新

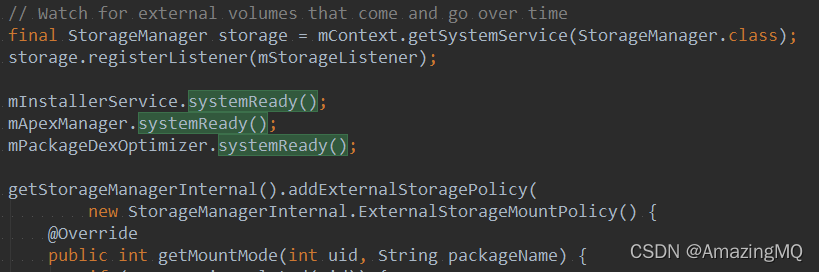

7.systemReady

systemReady主要完成默认授权和更新package的信息，通知等待pms的一些组件。
