【android 9】【input】【10.发送按键事件4——View的分发流程】

public class MainActivity extends AppCompatActivity implements View.OnKeyListener {
//MainActivity实现View.OnKeyListener

    Button mActivitytest;
    EditText mEditText;

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initview();
    }

    //如果目标 View 没有消费掉此次事件（即返回值为 false）则会调用 Activity 的 onKeyDown或者onKeyup来处理。
    public boolean onKeyDown(int keyCode, KeyEvent event) {
        int keycode = event.getKeyCode();
        mEditText.setText("onKeyDown按键监听到了key ="+keycode+ "按键按下");
        return true;
    }

    public boolean onKeyUp(int keyCode, KeyEvent event)
    {
        int keycode = event.getKeyCode();
        mEditText.setText("onKeyUp按键监听到了key ="+keycode+ "按键抬起");
        return true;
    }

    protected void initview()
    {
        mEditText = (EditText) findViewById(R.id.onkeytest);
        mEditText.setOnKeyListener(this);

    }


    @Override
    //应用程序消费按键事件的地方
    public boolean onKey(View view, int i, KeyEvent keyEvent) {
        int keycode = keyEvent.getKeyCode();
        int action = keyEvent.getAction();
        if(action == 0)
        {
            mEditText.setText("onKey按键监听到了key ="+keycode+ "按键按下");

        }else if(action == 1)
        {
            mEditText.setText("onKey按键监听到了key ="+keycode+ "按键抬起");

        }

        return true;
    }
}

布局代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:orientation="vertical">



    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical">

        <EditText
            android:id="@+id/onkeytest"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:textSize="50dp"/>

            <Button
                android:id="@+id/Activitytest"
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:text="开始测试"
                android:layout_weight="1"
                android:textSize="50dp"/>

    </LinearLayout>
</LinearLayout>

1.1.2 测试结果演示

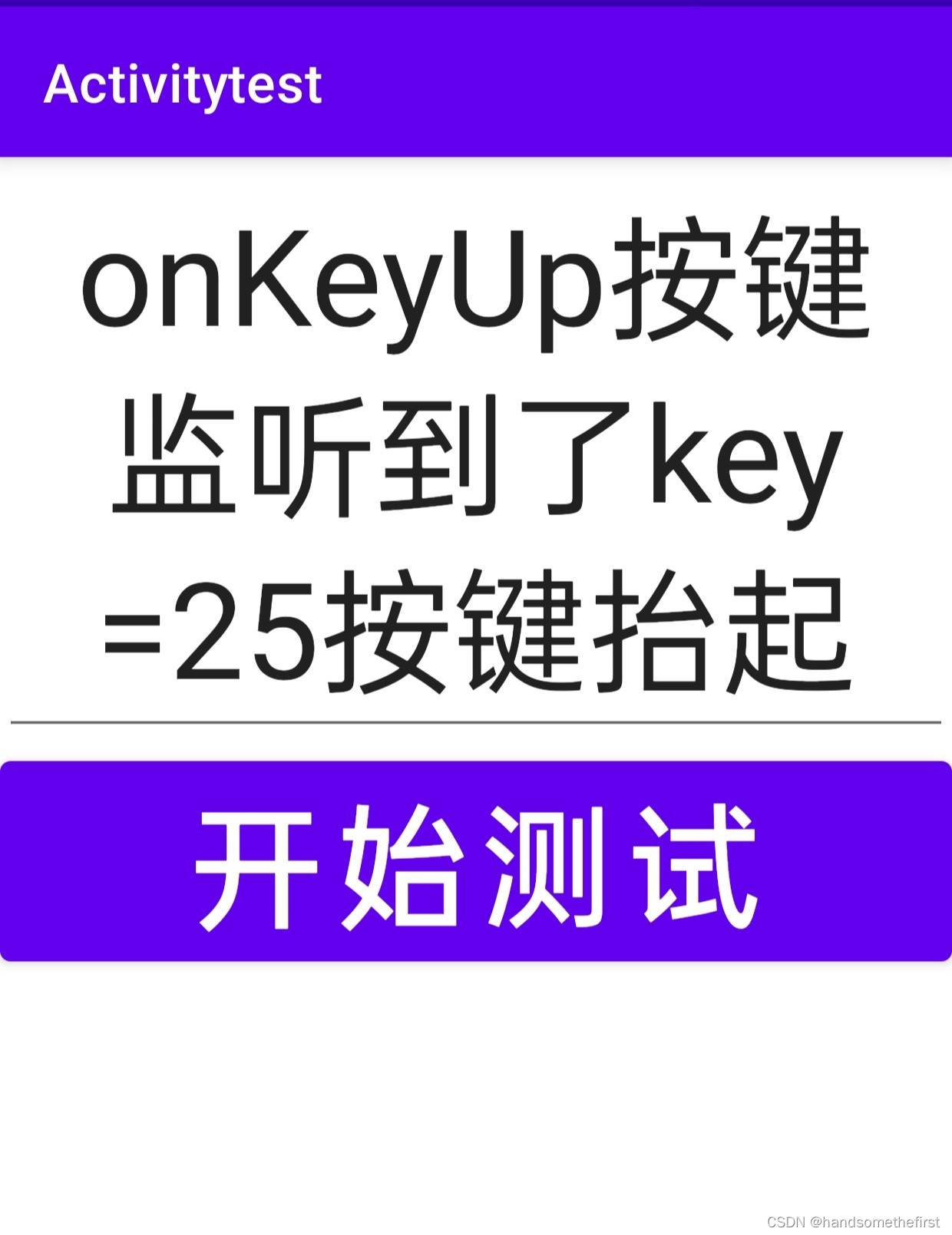

1.当我们只打开应用（重写了Activity的onKeyDown和onKeyup函数），而不点击EditText的区域时候，即EditText此时不是焦点，当按下音量减少按键，结果如下。即此时走的是Activity的兜底的onKeyDown和onKeyup函数。

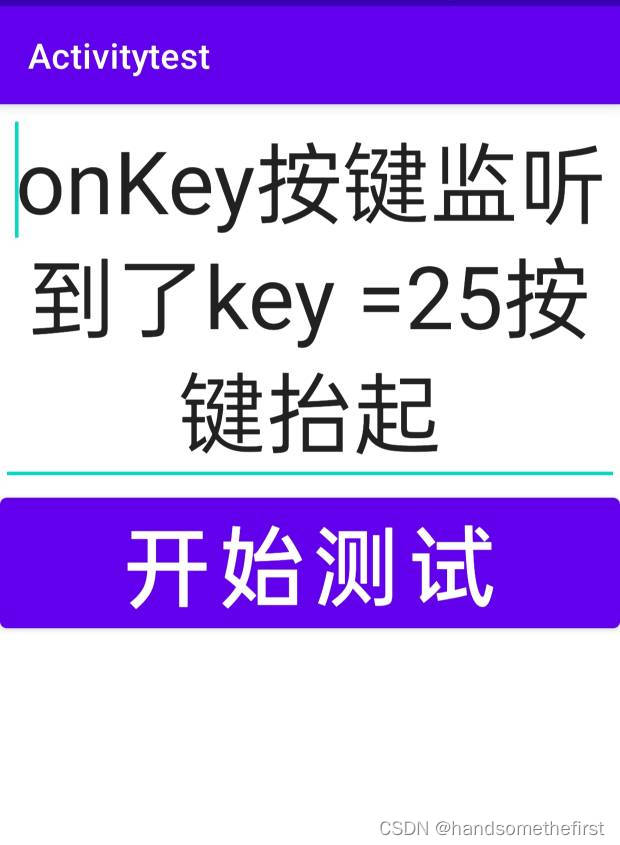

2.当我们只打开应用，然后点击EditText的区域时候，即EditText此时是焦点，当按下音量减少按键，结果如下。即此时走的是EditText的onKey函数。

3.当我们不打开应用或者不重写Activity的onKeyDown和onKeyup函数时，按下音量减少按键。如图：

2.流程分析

2.1 主要步骤

第一步：当IMS通过socket发送按键事件后，应用端的NativeInputEventReceiver::handleEvent会被调用。

第二步：然后应用端从socket下读取按键事件，然后应用端会调用WindowInputEventReceiver（ViewRootImpl 的内部类）重写的 onInputEvent 方法，此方法就是 java 层事件分发的起点。

第三步：应用端会通过InputStage责任链的方式，将按键事件进行派发，最终会派发到ViewPostImeInputStage.processKeyEvent，这个便是View派发的起点。

第四步：如果有焦点窗口，则View会派发按键事件到焦点窗口的onkey函数，如果无焦点窗口，但重写了Activity的onKeyDown和onKeyup函数，则会交给Activity的onKeyDown和onKeyup函数处理，如果当前无Activity或者不重写Activity的onKeyDown和onKeyup函数时，按下音量减少按键，此时会交给meida服务去减少音量。

第五步：当第四步无论是那种情况，处理完成后都会调用调用InputEventReceiver的finishInputEvent函数通过socket向IMS服务发送此按键事件已经完成处理的消息。此时IMS服务侧的handleReceiveCallback回调函数会被执行。

第六步：IMS服务侧的handleReceiveCallback回调函数执行中会从IMS服务端的socket下读取应用端发送的消息，然后将处理完成的事件从等待队列中删除。

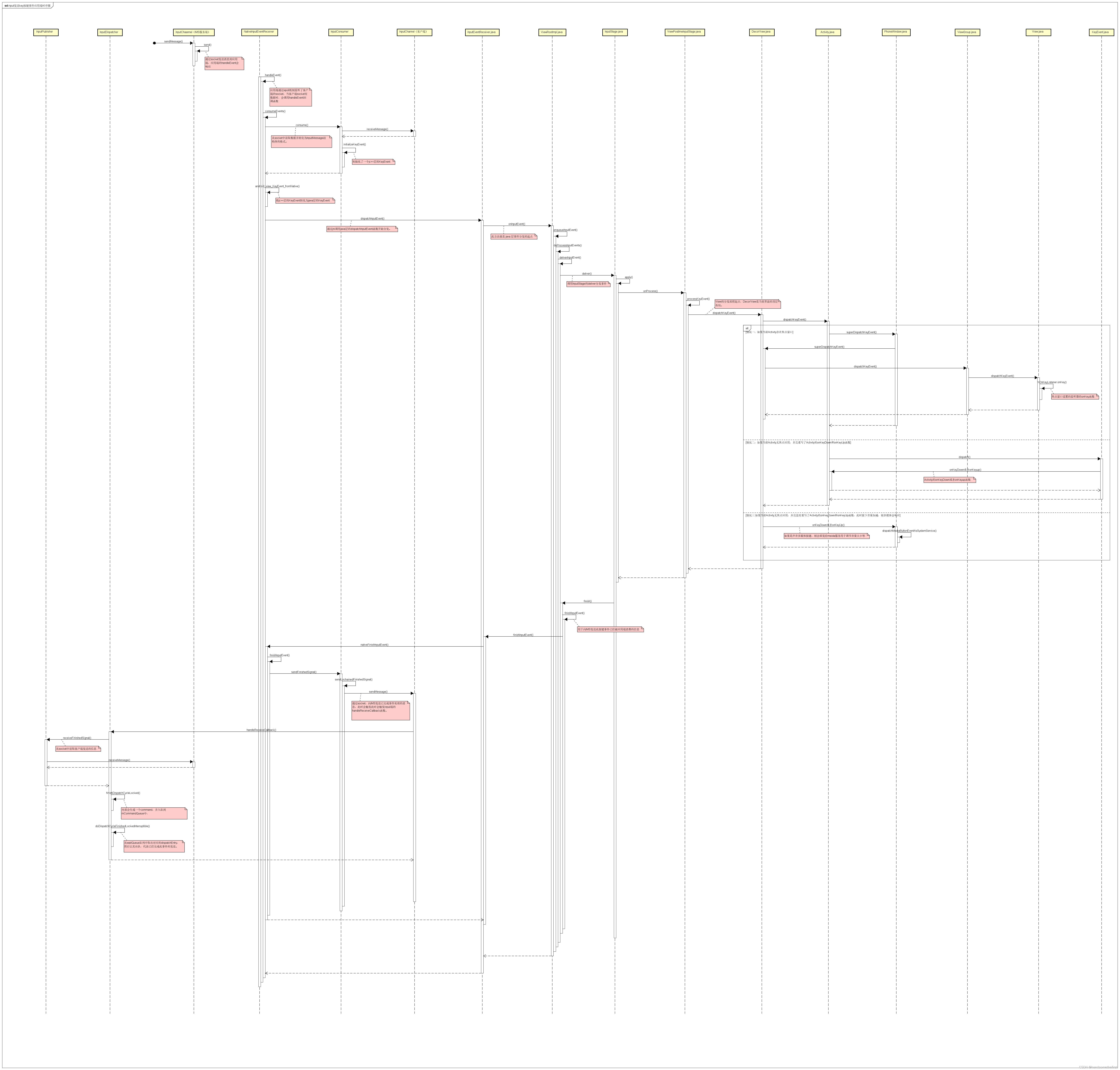

2.2 时序图

（可保存到本地放大观看）

2.3 源码分析

在【android 9】【input】【8.发送按键事件2——InputDispatcher线程】篇中，我们知道当发送普通按键时，IMS最终会通过socket将按键消息发送给应用端，而在【android 9】【input】【9.发送按键事件3——Inputchannel的创建过程】篇中，我们知道应用端会监听来自IMS的消息。

2.3.1 Looper::addFd

上文中我们知道此函数的主要作用为调用epoll_ctl监听此应用的socket，即监听来自IMS的输入事件。

int Looper::addFd(int fd, int ident, int events,
        const sp<LooperCallback>& callback, void* data) {
    {
        if (!callback.get()) {
            if (! mAllowNonCallbacks) {
                ALOGE("Invalid attempt to set NULL callback but not allowed for this looper.");
                return -1;
            }

            if (ident < 0) {
                ALOGE("Invalid attempt to set NULL callback with ident < 0.");
                return -1;
            }
        } else {
            ident = POLL_CALLBACK;
        }
        AutoMutex _l(mLock);
        Request request;
        request.fd = fd;
        request.ident = ident;
        request.events = events;
        request.seq = mNextRequestSeq++;
        request.callback = callback; // 是指 NativeInputEventReceiver
        request.data = data;
        if (mNextRequestSeq == -1) mNextRequestSeq = 0;

        struct epoll_event eventItem;
        request.initEventItem(&eventItem);

        ssize_t requestIndex = mRequests.indexOfKey(fd);
        if (requestIndex < 0) {
            // 通过 epoll 监听 fd
            int epollResult = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, fd, & eventItem);
            ......
            mRequests.add(fd, request); // 该fd 的 request 加入到 mRequests 队列
        } else {
            int epollResult = epoll_ctl(mEpollFd, EPOLL_CTL_MOD, fd, & eventItem);
            ......
            mRequests.replaceValueAt(requestIndex, request);
        }
    }
    return 1;
}

2.3.2 pollInner

Looper机制中线程循环调用pollInner函数。（后续本人会分析一篇关于Looper的机制）

int Looper::pollInner(int timeoutMillis)
{
    int result = POLL_WAKE;
    mResponses.clear();
    mResponseIndex = 0;
    mPolling = true;

    struct epoll_event eventItems[EPOLL_MAX_EVENTS];
    int eventCount = epoll_wait(mEpollFd.get(), eventItems, EPOLL_MAX_EVENTS, timeoutMillis);//当无消息的时候，会阻塞在此处


    //处理所有消息
    for (int i = 0; i < eventCount; i++)
    {
        int fd = eventItems[i].data.fd;
        uint32_t epollEvents = eventItems[i].events;
        if (fd == mWakeEventFd.get())
        {
        }
        else
        {
            ssize_t requestIndex = mRequests.indexOfKey(fd);//此时mRequests不为空，因为在监听的时候添加了socket的fd和对应的回调对象，
			//此时根据socket中的fd找到对应的回调对象。
            if (requestIndex >= 0)
            {
                int events = 0;
                if (epollEvents & EPOLLIN)
                    events |= EVENT_INPUT;
                if (epollEvents & EPOLLOUT)
                    events |= EVENT_OUTPUT;
                if (epollEvents & EPOLLERR)
                    events |= EVENT_ERROR;
                if (epollEvents & EPOLLHUP)
                    events |= EVENT_HANGUP;
                pushResponse(events, mRequests.valueAt(requestIndex));//往mResponses塞入了事件
            }
        }
    }
Done:;


    // Invoke all response callbacks.
    for (size_t i = 0; i < mResponses.size(); i++)
    {
        Response &response = mResponses.editItemAt(i);
        if (response.request.ident == POLL_CALLBACK)//在addFd中ident就是POLL_CALLBACK
        {
            int fd = response.request.fd;
            int events = response.events;
            void *data = response.request.data;

            int callbackResult = response.request.callback->handleEvent(fd, events, data);//执行回调函数
            if (callbackResult == 0)
            {
                removeFd(fd, response.request.seq);
            }

            response.request.callback.clear();
            result = POLL_CALLBACK;
        }
    }
    return result;
}

void Looper::pushResponse(int events, const Request& request) {
    Response response;
    response.events = events;
    response.request = request;
    mResponses.push(response);
}

2.3.3 NativeInputEventReceiver::handleEvent

从上面我们知道，当应用端监听的socket下有输入事件时，此函数会被调用。

主要作用是：

1.应用端调用consumeEvents消费事件数据。

此函数的ALOOPER_EVENT_INPUT代表socket可读，即应用程序要开始分发来自IMS的输入事件。

ALOOPER_EVENT_OUTPUT代表socket可写，即应用程序向IMS发送完成输入事件的处理的消息。

int NativeInputEventReceiver::handleEvent(int receiveFd, int events, void* data) {

    if (events & ALOOPER_EVENT_INPUT) {//socket可读
        JNIEnv* env = AndroidRuntime::getJNIEnv();
        status_t status = consumeEvents(env, false, -1, NULL);
        mMessageQueue->raiseAndClearException(env, "handleReceiveCallback");//调用handleReceiveCallback告诉ims此消息已经被成功消费了。
        return status == OK || status == NO_MEMORY ? 1 : 0;
    }

	/**
    if (events & ALOOPER_EVENT_OUTPUT) {//socket可写
        for (size_t i = 0; i < mFinishQueue.size(); i++) {
            const Finish& finish = mFinishQueue.itemAt(i);
            status_t status = mInputConsumer.sendFinishedSignal(finish.seq, finish.handled);
            if (status) {
                mFinishQueue.removeItemsAt(0, i);

                if (status == WOULD_BLOCK) {
                    if (kDebugDispatchCycle) {
                        ALOGD("channel '%s' ~ Sent %zu queued finish events; %zu left.",
                                getInputChannelName().c_str(), i, mFinishQueue.size());
                    }
                    return 1; // keep the callback, try again later
                }

                ALOGW("Failed to send finished signal on channel '%s'.  status=%d",
                        getInputChannelName().c_str(), status);
                if (status != DEAD_OBJECT) {
                    JNIEnv* env = AndroidRuntime::getJNIEnv();
                    String8 message;
                    message.appendFormat("Failed to finish input event.  status=%d", status);
                    jniThrowRuntimeException(env, message.string());
                    mMessageQueue->raiseAndClearException(env, "finishInputEvent");
                }
                return 0; // remove the callback
            }
        }
        if (kDebugDispatchCycle) {
            ALOGD("channel '%s' ~ Sent %zu queued finish events; none left.",
                    getInputChannelName().c_str(), mFinishQueue.size());
        }
        mFinishQueue.clear();
        setFdEvents(ALOOPER_EVENT_INPUT);
        return 1;
    }
	*/


    return 1;
}

2.3.4 NativeInputEventReceiver::consumeEvents

此函数的主要作用是：

1.mInputConsumer的consume()函数从Inputchannel中读取一条InputMessage

2.将c++的inputEvent生成java的事件类型。

3.通过jni调用java层的dispatchInputEvent函数开始分发。

status_t NativeInputEventReceiver::consumeEvents(JNIEnv* env,
        bool consumeBatches, nsecs_t frameTime, bool* outConsumedBatch) {
			//consumeBatches是 false
			//outConsumedBatch是空


    ScopedLocalRef<jobject> receiverObj(env, NULL);
    bool skipCallbacks = false;
    for (;;) {
        uint32_t seq;
        InputEvent* inputEvent;
        int32_t displayId;
		//通边mInputConsumer的consume()函数从Inputchannel中读取一条InputMessage。
        //解析为InputEvent后，通过inputEvent参数传出*/
        status_t status = mInputConsumer.consume(&mInputEventFactory,
                consumeBatches, frameTime, &seq, &inputEvent, &displayId);
        assert(inputEvent);

        if (!skipCallbacks) {
			/**
            if (!receiverObj.get()) {
                receiverObj.reset(jniGetReferent(env, mReceiverWeakGlobal));
                if (!receiverObj.get()) {
                    ALOGW("channel '%s' ~ Receiver object was finalized "
                            "without being disposed.", getInputChannelName().c_str());
                    return DEAD_OBJECT;
                }
            }
			*/

            jobject inputEventObj;
            switch (inputEvent->getType()) {
            case AINPUT_EVENT_TYPE_KEY:
                inputEventObj = android_view_KeyEvent_fromNative(env,
                        static_cast<KeyEvent*>(inputEvent));//将c++的inputEvent生成java的事件类型
                break;

            default:
                assert(false); // InputConsumer should prevent this from ever happening
                inputEventObj = NULL;
            }

            if (inputEventObj) {//通过jni调用dispatchInputEvent函数开始分发inputEventObj
                env->CallVoidMethod(receiverObj.get(),
                        gInputEventReceiverClassInfo.dispatchInputEvent, seq, inputEventObj,
                        displayId);
                if (env->ExceptionCheck()) {
                    ALOGE("Exception dispatching input event.");
                    skipCallbacks = true;
                }
                env->DeleteLocalRef(inputEventObj);
            } else {
                ALOGW("channel '%s' ~ Failed to obtain event object.",getInputChannelName().c_str());
                skipCallbacks = true;
            }
        }

        if (skipCallbacks) {//如果发送异常，则直接发送完成信号
            mInputConsumer.sendFinishedSignal(seq, false);
        }
    }
}

2.3.5 InputConsumer::consume

主要作用是：

1.从socket中读取数据并转化为InputMessage结构体的格式。

status_t InputConsumer::consume(InputEventFactoryInterface* factory,
        bool consumeBatches, nsecs_t frameTime, uint32_t* outSeq, InputEvent** outEvent,
        int32_t* displayId) {

    *outSeq = 0;
    *outEvent = NULL;
    *displayId = -1;  // Invalid display.

    // //获取下一条输入消息。
	//循环，直到可以返回事件或没有接收到其他事件为止。
    while (!*outEvent) {
		/**
        if (mMsgDeferred) {//默认false不执行
		//mMsg包含上一次调用中尚未处理的有效输入消息。
            mMsgDeferred = false;
        }*/
		else {
            // 从inputchannel中接收一个数据
            status_t result = mChannel->receiveMessage(&mMsg);
			/**
            if (result) {//ok是0
                // Consume the next batched event unless batches are being held for later.
                if (consumeBatches || result != WOULD_BLOCK) {
                    result = consumeBatch(factory, frameTime, outSeq, outEvent, displayId);
                    if (*outEvent) {
                        break;
                    }
                }
