lvs反向代理tun模式

1.当用户向负载均衡器（Directory Server）发起请求，调度器将请求发往至内核空间

2.PREROUTING链首先会接受到用户请求，判断目标IP是本机IP，将数据包发往INOUT链

3.IPVS是工作在INPUT链上的，当用户请求和自己已经定好的集群服务进行对比，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址 和端口，并将新的数据包发网POSTOUTING链

4.POSTOUTING链接受数据包后发现目标IP刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器。

实验：

准备工作：

1.在server1上配置扩展yum源

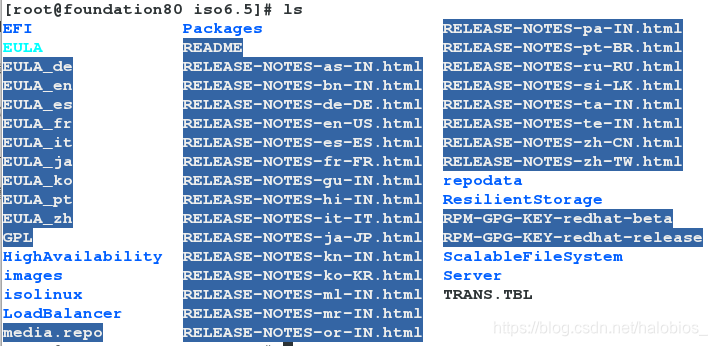

首先在yum源挂载的目录下可以看到下面的目录：

将这个HighAvailability加入到yum源:

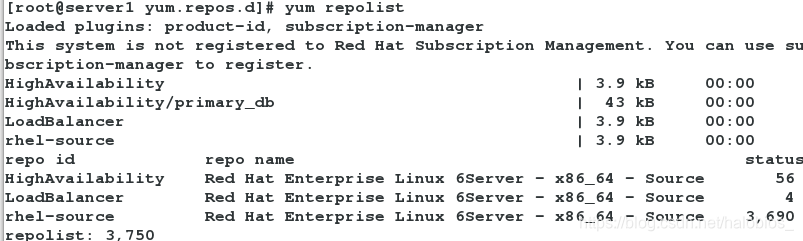

查看yum源可以看到有HighAvailability这个包。设置完成，将yum配置复制到另外的两台机器上。

scp rhel-source.repo root@172.25.6.3:/etc/yum.repos.d/rhel-source.repo

scp rhel-source.repo root@172.25.6.2:/etc/yum.repos.d/rhel-source.repo



在server6上配置：

将之前在eth1上面加的IP 删掉：

ip addr del 172.25.31.100/24 dev eth1

给server1加上隧道模式：

modprobe ipip         ####加上隧道模式

ip addr add 172.25.31.100/24 dev tunl0   ###给隧道加上IP

ip link set up tunl0               ####将隧道的链接打开

ip addr show   ###查看tunl0的配置;

此时可以但到tunl0的状态是UNKNOWN，IP是172.25.31.100/24 ，配置成功

将之间的ipvsadm的配置清空：

ipvsadm -C

ipvsadm -A -t 172.25.31.100:80 -s rr

ipvsadm -a -t 172.25.31.100 :80 -r 172.25.31.7 -i

ipvsadm -a -t 172.25.31.100:80 -r 172.25.31.8 -i              ###配置ipvsadm的规则

  此时配置就完成了：

查看ipvsadm配置的规则：

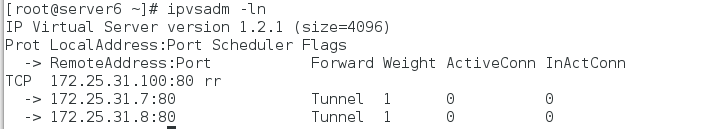

ipvsadm -ln

看到上面的图的时候配置完成。

在server7上的配置：

1.下载httpd软件：

yum install httpd -y

vim /var/www/html/index.html       ###文件中写server7作为标注

/etc/init.d/httpd start                     ###将httpd服务打开

删除eth1所配置的ip（如果是连着DR模式做的话要进行这一步）



modprobe ipip     ###加上网卡隧道模式

ip addr show       ###此时可以看到新的tunl0

ip addr add  172.25.31.100/32 dev tunl0      ##将ip加到这个隧道中

ip link set up dev tunl0      ####激活隧道模式

ip addr show    ##查看ip配置信息

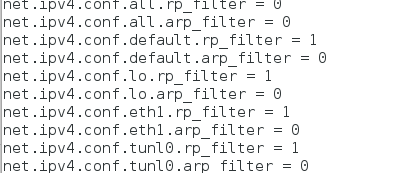

sysctl -a |grep rp_filter

此时可以看上面有四个1，将这四个1修改为0

sysctl -w net.ipv4.conf.default.rp_filter=0

sysctl  -w net.ipv4.conf.eth1.rp_filter=0

sysctl -w net.ipv4.conf.tunl0.rp_filter=0

sysctl  -p      ###保存修改

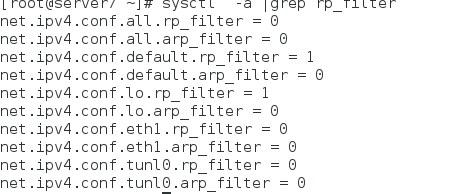

sysctl  -a |grep rp_filter     ####再次查看策略：

显示如上图的时候就表示修改成功。

server8上面的操作和server7的操作是一样的。

测试：

在真机上：

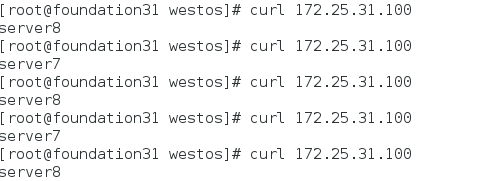

curl 172.25.31.100

得到下面的结果：

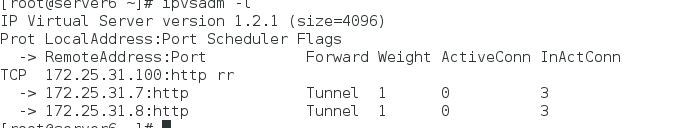

此时在server6上面查看，是否命中：
