lvs反向代理------DR

lvs(LB集群的一个实现)

如今反向代理的软件有：

lvs（工作在四层）

haproxy

nginx（工作在七层）

varnish

当今主流的应用是：lvs和nginx，主要是因为varnish有局限性，varnish是工作在内存的 ，所以到是反向代理的数量是有瓶颈的。haproxy用的比较少。

lvs附着与netfilter

五个内置的钩子函数

PREROUTING----->INPUT（流向内部）

PREROUTING----->FORWARD------>POSTROUTING（转发）

OUTPUT-------->POSTROUTING（流向外部）



lvs工作与INPUT

PREROUTING------>INPUT（lvs在此强行改变数据的流向）------>POSTROUTING



lv是由两部分组成的

ipvs（ip virtual server）:一段代码（工作在内核）是真正生效实现调度的代码 ipvsadm（工作在用户空间，负责为ipvs内核框架编写规则）



反向代理的DR模式：

操作步骤：

在server1上：

1.配置yum源：

在配置iso6.5 yum源的基础上加上LoadBalancer yum源：

vim /etc/yum.repos.d/rhel-source.repo

[rhel-source]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.6.250/iso6.5
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

[LoadBalancer]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.6.250/iso6.5/LoadBalancer
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

将yum源的配置发往另外两台主机：

scp rhel-source.repo root@172.25.6.3:/etc/yum.repos.d/rhel-source.repo

scp rhel-source.repo root@172.25.6.2:/etc/yum.repos.d/rhel-source.repo

2.安装ipvsadm软件：

yum install ipvsadm -y

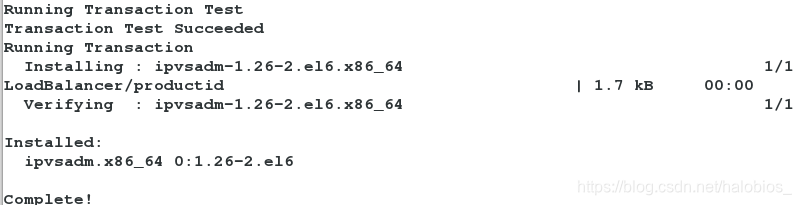

安装过程的截图：

3.给网卡上加上另外一条ip此ip负责接收请求

 ip addr add 172.25.6.100/24 dev eth0

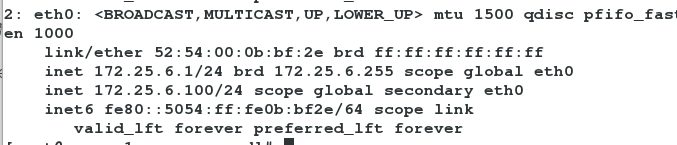

此时可以看到eth0网卡上已经加上了此ip。

4.配置ipvs的规则：

ipvsadm -A  -t  172.25.6.100:80 -s rr      ###意思就是访问172.25.6.100:80端口的信息做轮询处理

ipvsadm -a -t 172.25.6.100:80 -r 172.25.6.2:80 -g

ipvsadm -a -t 172.25.6.100:80 -r 172.25.6.3:80  -g    ###这两句的意思是将访问172.25.6.100的信息轮询到172.25.6.2 和172.25.6.3：80端口上

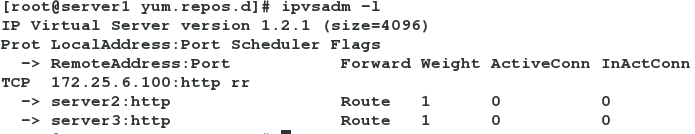

5.查看ipvsadm的规则：

ipvsadm -l



在server2上配置如下：

1.配置yum源：这个步骤和之前配置server1上的yum源是一样的

2.配置网卡上的ip地址：

ip adder add 172.25.6.100/32 dev eth0

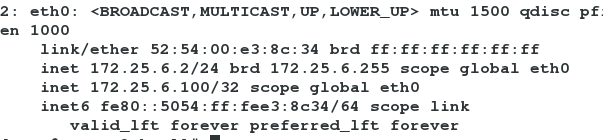

ip addr show

上面显示已经加上了。

3.下载arptables

yum install arptables -y

arptables -A IN -d 172.25.6.100 -j DROP      ###不回应二层的arp请求

arptables -A OUT -s 172.25.6.100 -j mangle --mangle-ip-s 172.25.6.2   ##将接受172.25.6.100的请求的数据用172.25.6.2回应

4.下载httpd用来测试：

yum install httpd -y

[root@server2 html]# vim /var/www/html/index.html

文件内容：server2

在server3上的配置和server2上的配置是只是最后在server3的index.html里面写的内容不一样，其他一样的

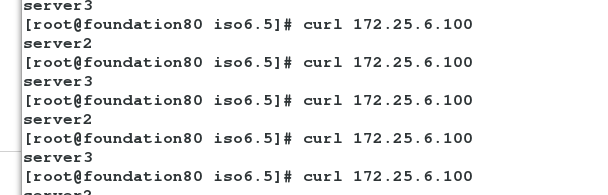

测试：在真机上

curl 172.25.6.100

每次curl到不同的机器表示实验结果是正确的

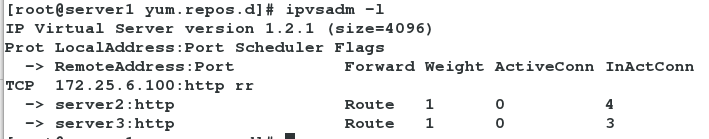

在server1上查看轮询的结果：

ipvsadm -l

可以看到在这七次的curl中4次命中了server23次命中了server3
