opencv基础55-获取轮廓的特征值及示例

轮廓自身的一些属性特征及轮廓所包围对象的特征对于描述图像具有重要意义。本节介绍几个轮廓自身的属性特征及轮廓所包围对象的特征。

宽高比

可以使用宽高比（AspectRation）来描述轮廓，例如矩形轮廓的宽高比为：

宽高比 = 宽度（Width）/高度（Height）

示例：编写程序计算矩形轮廓的宽高比。

import cv2
o = cv2.imread('cc.bmp')
cv2.imshow("original",o)
gray = cv2.cvtColor(o,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary,
 cv2.RETR_LIST,
cv2.CHAIN_APPROX_SIMPLE)
x,y,w,h = cv2.boundingRect(contours[0])
cv2.rectangle(o,(x,y),(x+w,y+h),(255,255,255),3)
aspectRatio = float(w)/h

print(aspectRatio)
cv2.imshow("result",o)
cv2.waitKey()
cv2.destroyAllWindows()

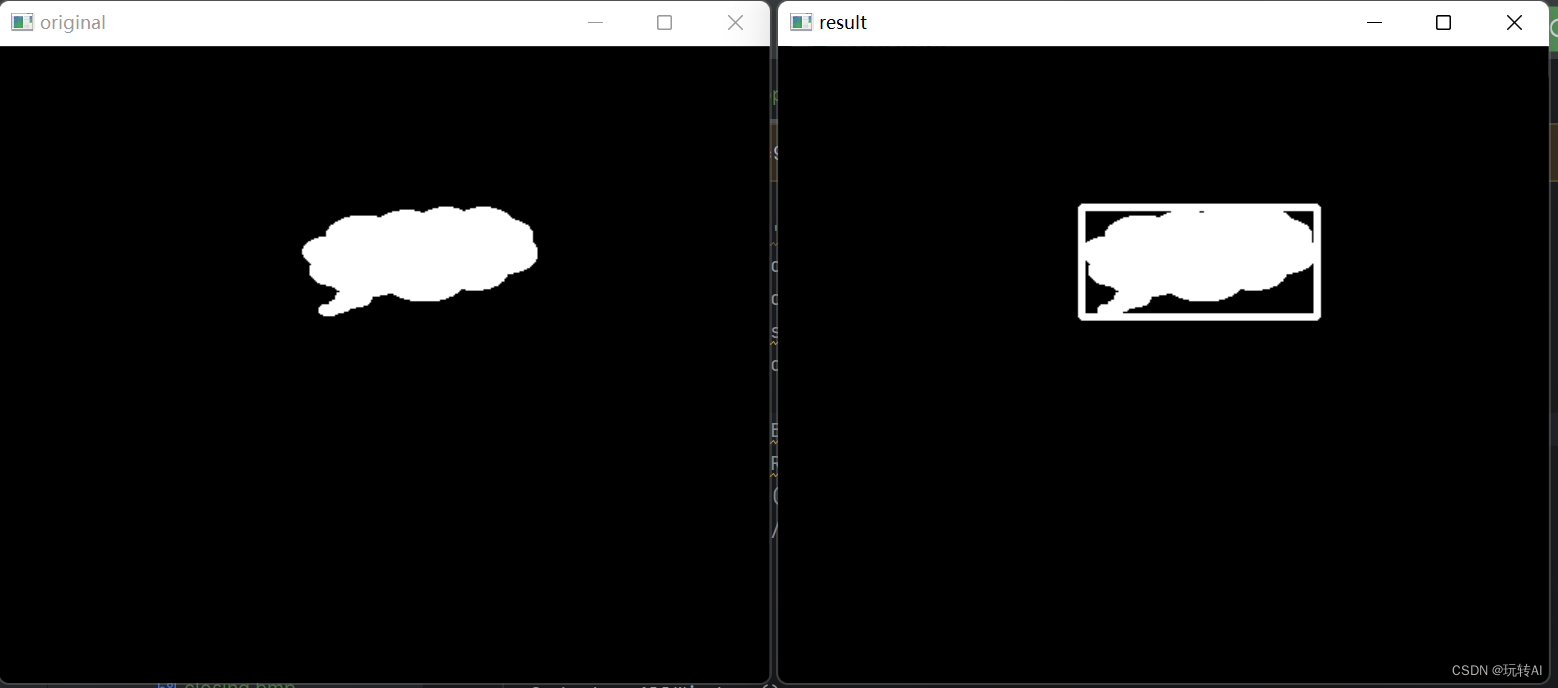

运行结果：
同时，程序还会显示如下的运行结果：

2.1506849315068495

可以看出，轮廓的宽高比约为 2。

Extent（用轮廓面积与矩形边界（矩形包围框、矩形轮廓）面积之比 ）

可以使用轮廓面积与矩形边界（矩形包围框、矩形轮廓）面积之比 Extend 来描述图像及
其轮廓特征。计算方法为：

示例：计算图像的轮廓面积与其矩形边界面积之比。

import cv2
o = cv2.imread('cc.bmp')
cv2.imshow("original",o)
gray = cv2.cvtColor(o,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary,
 cv2.RETR_LIST,
cv2.CHAIN_APPROX_SIMPLE)
x,y,w,h = cv2.boundingRect(contours[0])
cv2.drawContours(o,contours[0],-1,(0,0,255),3)
cv2.rectangle(o,(x,y),(x+w,y+h),(255,0,0),3)
#----------------计算轮廓的面积与边界矩形的面积-------------------------
rectArea=w*h
cntArea=cv2.contourArea(contours[0])

extend=float(cntArea)/rectArea
print(extend)
cv2.imshow("result",o)
cv2.waitKey()
cv2.destroyAllWindows()

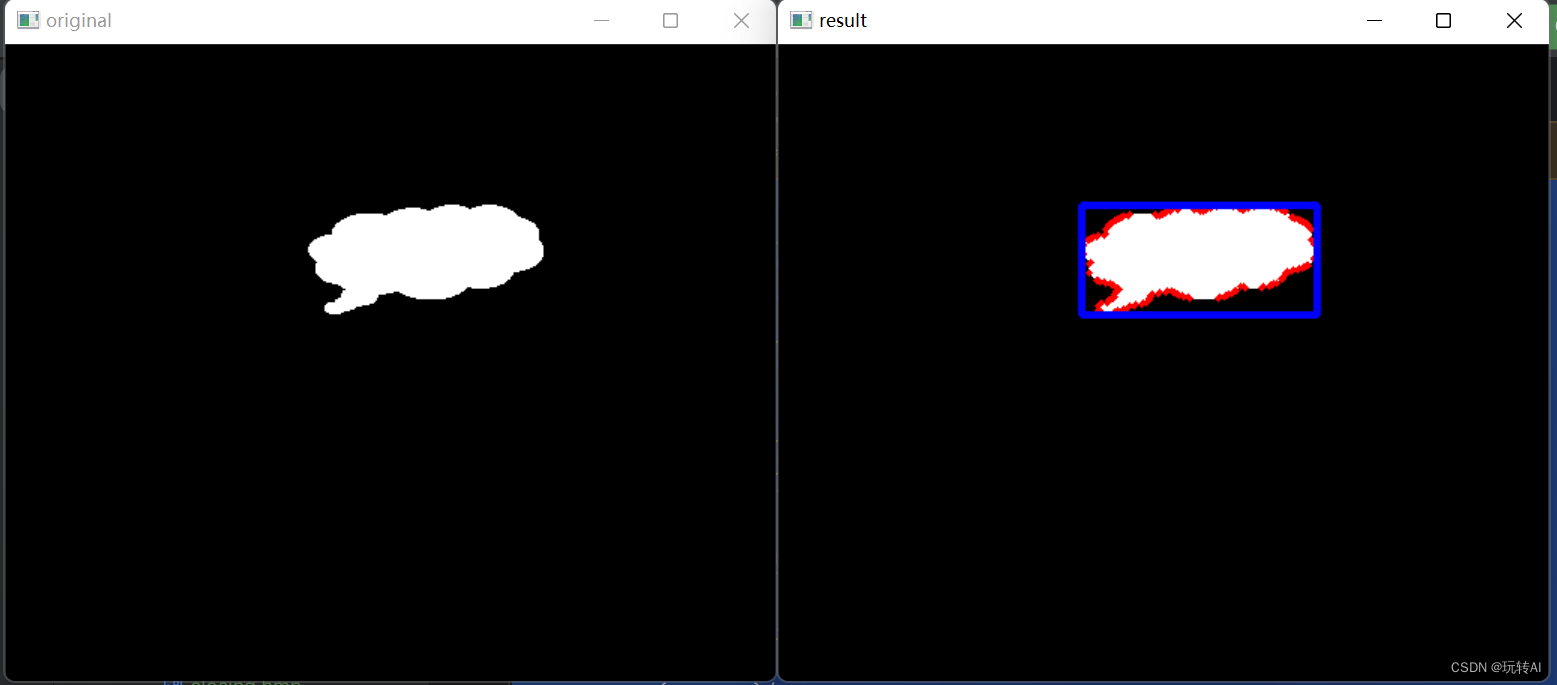

同时，程序还会显示如下的运行结果：

0.6717127650292296

可以看出，本例中图像的轮廓面积与矩形边界面积的比值大约为 0.7。

Solidity（轮廓面积与凸包面积之比）

可以使用轮廓面积与凸包面积之比 Solidity 来衡量图像、轮廓及凸包的特征。其计算方法为：

示例：编写程序计算图像轮廓面积与凸包面积之比。

import cv2
o = cv2.imread('hand.bmp')
cv2.imshow("original",o)
gray = cv2.cvtColor(o,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
contours, hierarchy =cv2.findContours(binary,cv2.RETR_LIST,cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(o,contours[0],-1,(0,0,255),3)
cntArea=cv2.contourArea(contours[0])
hull = cv2.convexHull(contours[0])
hullArea = cv2.contourArea(hull)
cv2.polylines(o, [hull], True, (0, 255, 0), 2)
solidity=float(cntArea)/hullArea
print(solidity)
cv2.imshow("result",o)
cv2.waitKey()
cv2.destroyAllWindows()

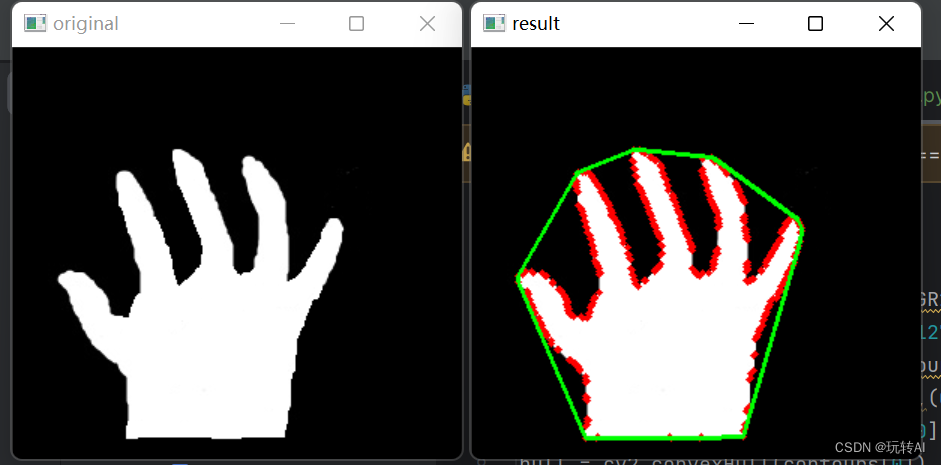

同时，程序还会显示如下的运行结果：

0.6752344564084751

可以看出，本例中图像的轮廓面积与凸包面积的比值约为 0.7。

就是绿色的跟红色的面积之比

等效直径（Equivalent Diameter）

可以用等效直径来衡量轮廓的特征值，该值是与轮廓面积相等的圆形的直径。其计算公式为：

示例：计算与轮廓面积相等的圆形的直径，并绘制与该轮廓等面积的圆。

import cv2
import numpy as np
o = cv2.imread('cc.bmp')
cv2.imshow("original",o)
gray = cv2.cvtColor(o,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary,
 cv2.RETR_LIST,
 cv2.CHAIN_APPROX_SIMPLE)

cv2.drawContours(o,contours[0],-1,(0,0,255),3)
cntArea=cv2.contourArea(contours[0])
equiDiameter = np.sqrt(4*cntArea/np.pi)
print(equiDiameter)
cv2.circle(o,(100,100),int(equiDiameter/2),(0,0,255),3) #展示等直径大小的圆
cv2.imshow("result",o)
cv2.waitKey()
cv2.destroyAllWindows()

同时，程序还会显示如下的运行结果：

99.00522529212108

可以看出，与本例中与轮廓面积相等的圆形的直径约为 99。

方向
