Matplotlib后台设定的方法及常见问题

• 问题

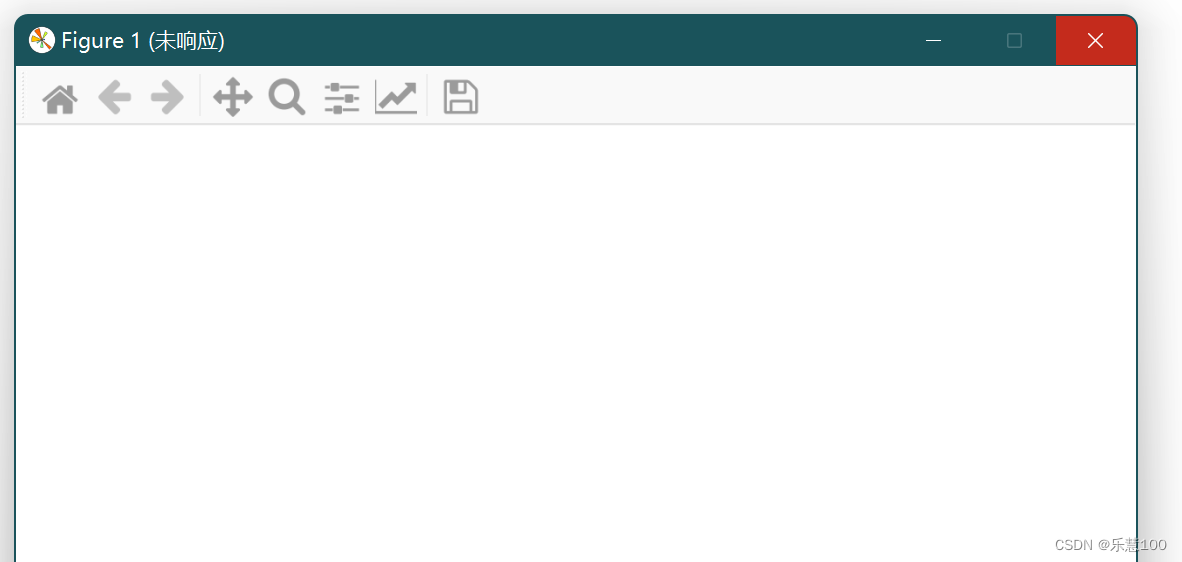

        使用Pycharm的Python控制端，绘图时出现图像空白，一直显示未响应，强制关闭后，显示进程已结束，退出代码。

 解决方法。设置Matplotlib的后端为Qt5Agg

import matplotlib
matplotlib.use('Qt5Agg')

• Matplotlib的前端与后端

        有些人在Python shell中交互式地使用Matplotlib，输入命令后就会弹出绘图窗口。有些人运行Jupyter notebook并绘制内联图来快速进行数据分析。还有人将Matplotlib嵌入到图形用户界面中，如PyQt或PyGObject，以构建丰富的应用程序。有些人在批处理脚本中使用Matplotlib从数值模拟中生成postscript图像，还有一些人运行web应用程序服务器来动态地提供图形。为了支持所有这些用例，Matplotlib可以有不同的输出，每一种功能都被称为后端。

        “前端”是面向用户的代码，即绘图代码，而“后端”在幕后完成所有辛苦的工作以生成图形。后端有两种类型:用户界面后端(用于PyQt/PySide、PyGObject、Tkinter、wxPython或macOS/Cocoa中);也称为“交互式后端”)和硬拷贝后端，用于制作图像文件(PNG、SVG、PDF、PS;也称为“非交互式后端”)。

• 如何查看当前后端的类型？

import matplotlib
matplotlib.get_backend()
matplotlib.matplotlib_fname()

        默认的后端是'QtAgg'，后一条语句是输出当前Matplotlib的配置文件的路径。


• 配置后端的方式

        有三种办法，第一种是代码配置法。

import matplotlib
matplotlib.use('Qt5Agg')
import matplotlib.pyplot as plt

      第二种是设置环境变量的方法。

#Linux系统中
> export MPLBACKEND=qtagg
> python simple_plot.py
> MPLBACKEND=qtagg python simple_plot.py

#window系统
> set MPLBACKEND=qtagg
> python simple_plot.py

另外也可通过修改Matplotlib的配置文件来实现。

backend : qtagg   # use pyqt with antigrain (agg) rendering

• Matplotlib内置的后端

非交互式的后端

Renderer	Filetypes	Description
AGG	png	raster graphics -- high quality images using the Anti-Grain Geometry engine
PDF	pdf	vector graphics -- Portable Document Format
PS	ps, eps	vector graphics -- Postscript output
SVG	svg	vector graphics -- Scalable Vector Graphics
PGF	pgf, pdf	vector graphics -- using the pgf package
Cairo	png, ps, pdf, svg	raster or vector graphics -- using the Cairo library

交互式的后端

Backend	Description
QtAgg	Agg rendering in a Qt canvas (requires PyQt or Qt for Python, a.k.a. PySide). This backend can be activated in IPython with %matplotlib qt.
ipympl	Agg rendering embedded in a Jupyter widget. (requires ipympl). This backend can be enabled in a Jupyter notebook with %matplotlib ipympl.
GTK3Agg	Agg rendering to a GTK 3.x canvas (requires PyGObject, and pycairo or cairocffi). This backend can be activated in IPython with %matplotlib gtk3.
GTK4Agg	Agg rendering to a GTK 4.x canvas (requires PyGObject, and pycairo or cairocffi). This backend can be activated in IPython with %matplotlib gtk4.
macosx	Agg rendering into a Cocoa canvas in OSX. This backend can be activated in IPython with %matplotlib osx.
TkAgg	Agg rendering to a Tk canvas (requires TkInter). This backend can be activated in IPython with %matplotlib tk.
nbAgg	Embed an interactive figure in a Jupyter classic notebook. This backend can be enabled in Jupyter notebooks via %matplotlib notebook.
WebAgg	On show() will start a tornado server with an interactive figure.
GTK3Cairo	Cairo rendering to a GTK 3.x canvas (requires PyGObject, and pycairo or cairocffi).
GTK4Cairo	Cairo rendering to a GTK 4.x canvas (requires PyGObject, and pycairo or cairocffi).
wxAgg	Agg rendering to a wxWidgets canvas (requires wxPython 4). This backend can be activated in IPython with %matplotlib wx.
