H265 是在 H264 的基础上，又做了优化改进。如果了解 H264 的数据结构，再去看 H265 的数据结构，就非常简单了。

图像帧序列

H264 的图像帧序列：00 00 00 01 + SEI + SPS + PPS + IDR帧+P帧+B帧…+ I帧+P帧+B帧…
H265 的图像帧序列：00 00 00 01 + VPS+SPS+PPS+SEI+IDR帧+P帧+B帧…+ I帧+P帧+B帧…
其中在有的视频文件中，SEI并不存在，是可选项。
H265 新增了 VPS 数据，视频参数集，主要用于传输视频分级信息，有利于兼容标准在可分级视频编码或多视点视频的扩展。
和H264相同，每一个VPS、SPS、PPS、SEI、一个I帧、一个P帧都可以称为一个NALU。

NALU 格式

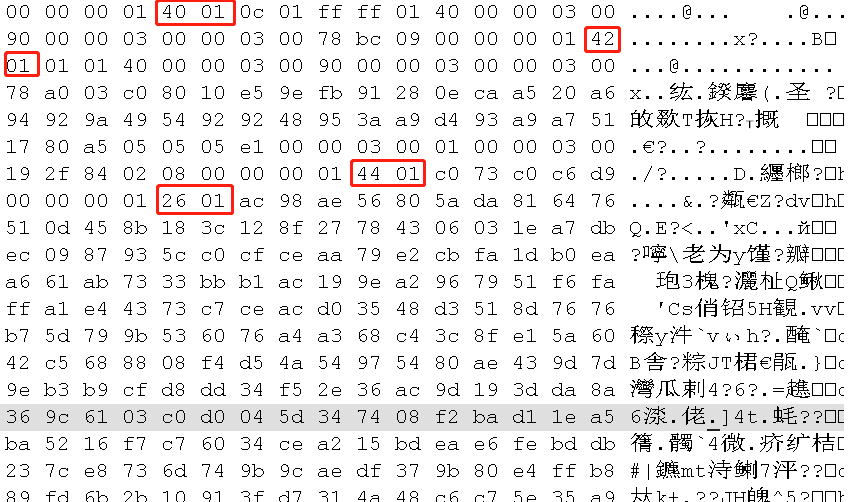

来看一个真正的 H265 的码流数据，具体分析一下：
在这里插入图片描述
NALU的格式都是：开始码+NALU头+NALU数据。

开始码：00 00 00 01
H265 的 NALU 的头部由两个字节组成：

  | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
  | A |       Nalu Type       |             B         |     C     |

  - A:forbidden_zero_bit,1 bit, value = 0;
  - Nalu Type: nal_unit_type,6 bits;
  - B:nuh_layer_id,6 bits;
  - c:nuh_temporal_id_plus1,3 bits;

所以判断NALU的类型方式如下：

H264 NALU类型判断方式： int type = (code & 0x1F)，这主要取决于 H264 的 NALU 的数据结构；
H265 NALU类型判断方式：int type = (code & 0x7E) >> 1;

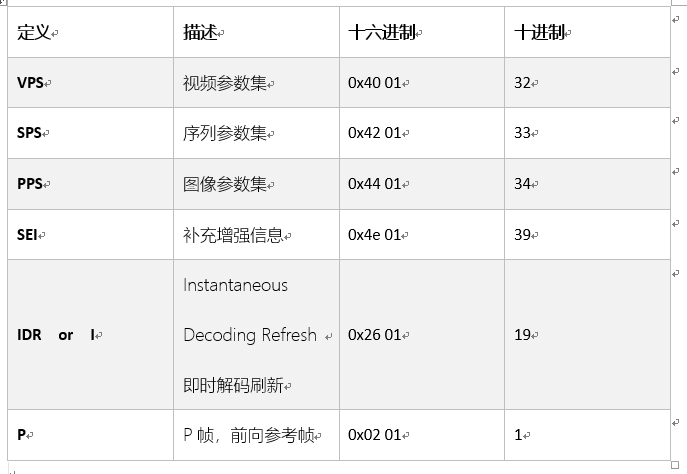

就可以得出一下结论：

在这里插入图片描述
在进行编解码时，就可以按照上面的结论进行了。

在应用层面，只要了解了NALU的类型判断和码流序列就好了。

————————————————
