单臂路由（思科、华为）

#交换设备

不同vlan属于不同广播域，不能互相通信，他们配置的是不同网段的IP地址，针对不同网段的IP地址进行通信，就需要用到路由技术

实现不同vlan之间的通信技术有两种

• 单臂路由
• 三层交换

单臂路由

一、思科设备的单臂路由配置

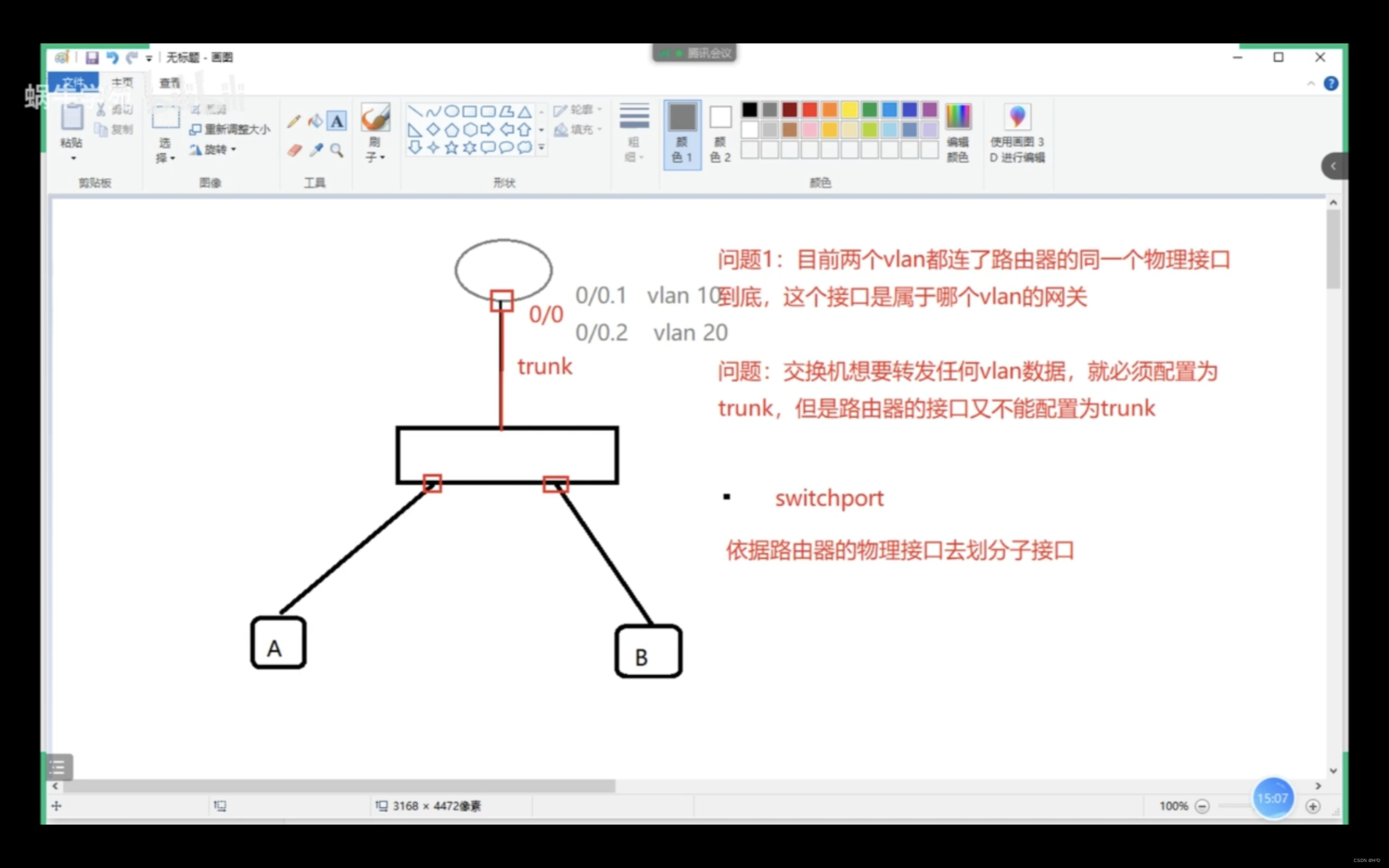

• 在路由器上划分子接口，每一个子接口作为一个vlan的网关，需要做vlan封装
• 交换机与主机连接的链路为：access
• 交换机与路由器连接的链路为trunk

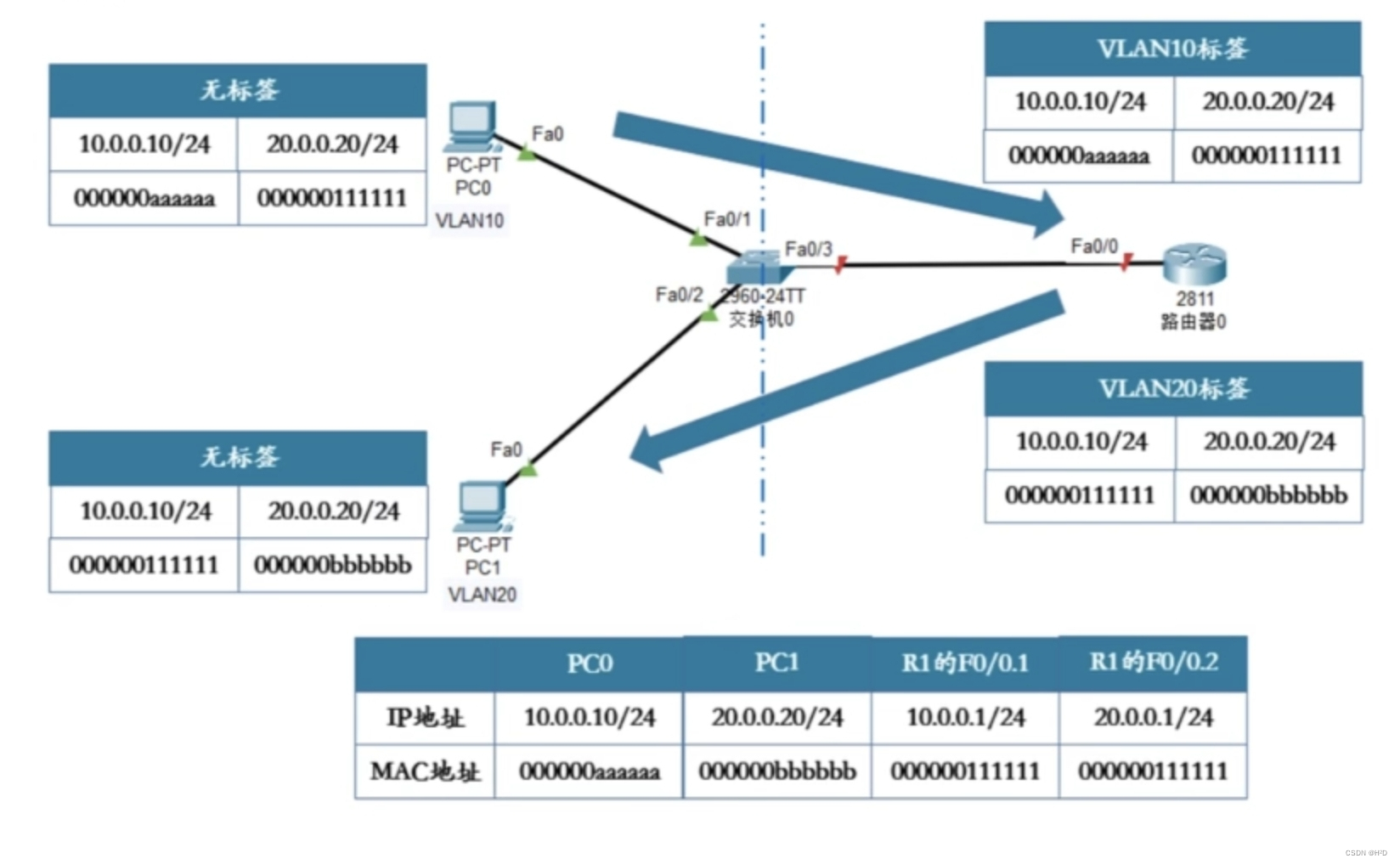

工作原理

配置过程

交换机
en
conf t
valn 10
vlan 20
exit
int f0/1
sw acc vlan 10
int f0/2
sw acc vlan 20
int f0/3
sw mo trun

路由器
en
conf t
int g0/0.1   #将g0/1接口划分为两个子接口，这个接口是逻辑接口，并不实际存在，但是功能却和物理接口是一样的
en
