防火墙

防火墙介绍

• 防火墙：在计算机领域，防火墙是用于保护内网信息安全的设备，其会依照用户定义的规则，允许或限制数据的传输

• 分类

  • 逻辑：

    • 主机防火墙：针对单个主机
    • 网络防火墙：针对网络进行防护，处于网络边缘，防火墙背后是局域网

  • 物理：

    • 硬件防火墙：在硬件级别实现防火墙，另一部分基于软件实现，性能高，成本高。常处于网络边缘

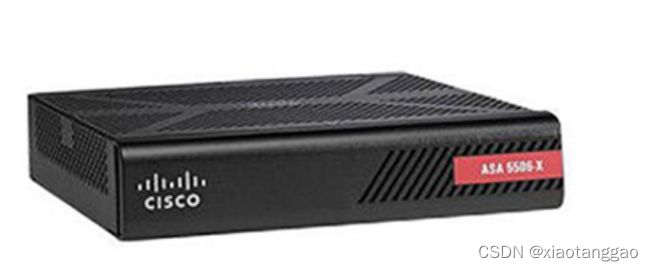

      • 如cisco（思科）ASA



    • 软件防火墙：单独使用 具备配置数据包通过规则 的软件来实现数据包过滤，其性能相较于硬件防火墙低，成本低，在一定程度上会影响到主机系统性能。对于Linux系统已自带，直接使用即可。多见于单主机系统，个人计算机或网络安全组

  • web应用防火墙（WAF）：Web应用防火墙是对web防护(网页保护)的安全防护设备(软件)，主要用于截获所有HTTP数据或仅仅满足某些规则的会话，多见于云平台中。

• 防火墙性能指标：

  • 吞吐量：在没有帧丢失的情况下，设备能接受并转发的最大数据速率，与防火墙的网卡速率，背板（主板）转发能力有关
  • 并发连接数：越大越好
  • 新建连接数：适宜
  • 时延：越小越好
  • 抖动：抖动会影响防火墙正常工作

iptables介绍

介绍

• iptables不是防火墙，是防火墙用户代理，用于把用户的安全设置添加到“安全框架”中
• “安全框架”是防火墙，名称为netfifilter
• netfifilter位于内核空间中，是Linux操作系统核心层内部的一个数据包处理模块
• iptables是用于在用户空间对内核空间的netfifilter进行操作的命令行工具

功能

• netfifilter/iptables可简称为iptables，为Linux平台下的包过滤防火墙。作用在OSI七层参考模型的第三层，可过滤源IP，目的IP，相关传输协议（TCP，UDP等）
• 具体功能
  • 数据包过滤（防火墙）
  • 数据包重定向（转发）
  • 网络地址转换（NAT）

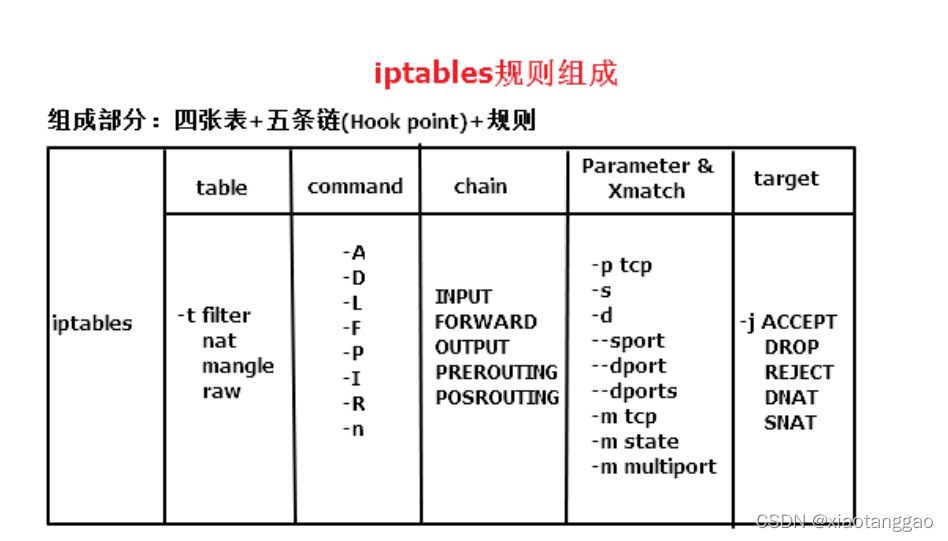

规则（rules）

• 规则是iptables的工作依据

• iptables是按照运维人员所定义的条件（规则rules）来工作的

• 规则存储在内核空间的数据包过滤表中，这些规则分别指定了源地址、目的地址，传输协议(TCP、UDP、ICMP)和服务类型(HTTP、FTP)等

• 当数据包与规则匹配时，iptables就根据规则所定义的方法来处理这些数据包，比如放行(ACCEPT)、拒绝(REJECT)、丢弃(DROP)等

• 配置防火墙主要工作就是对iptables规则进行增删改

链

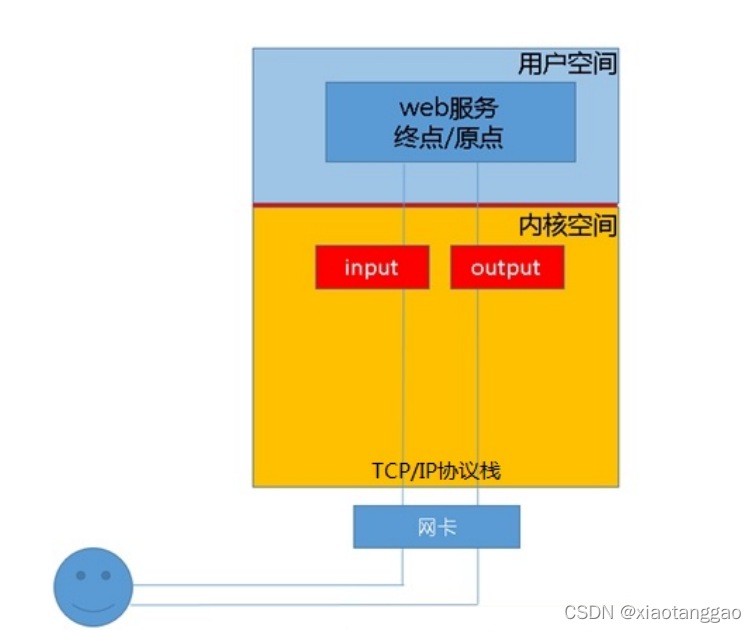

• 当客户端访问服务器端的web服务时，客户端发送访问请求报文至网卡，而tcp/ip协议栈是属于内核的一部分，所以，客户端的请求报文会通过内核的TCP协议传输到用户空间的web服务，而客户端报文的目标地址为web服务器所监听的套接字(ip:port)上，当web服务器响应客户端请求时，web服务所回应的响应报文的目标地址为客户端地址，我们说过，netfifilter才是真正的防火墙，属于内核的一部分，所以，我们要想让netfifilter起到作用，我们就需要在内核中设置“关口”，所有进出的数据报文都要通过这些关口，经检查，符合放行条件的准允放行，符合阻拦条件的则被阻止，于是就出现了input和output关口，在iptables中我们把关口叫做链（链由很多规则组成）

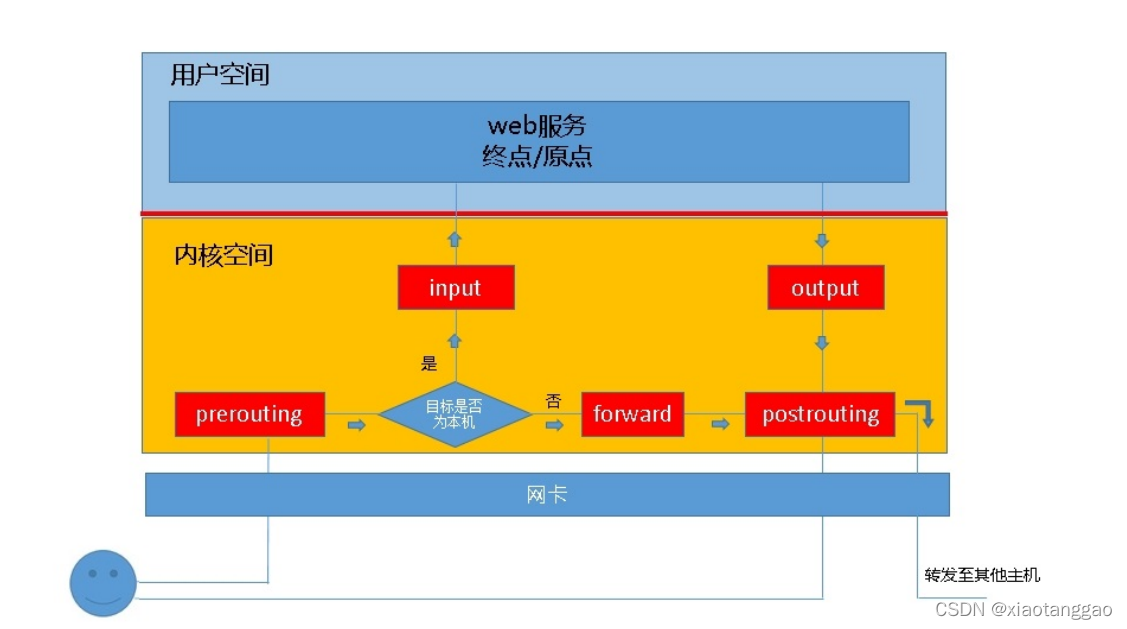

• 如果客户端发到本机的报文中包含的服务器地址并不是本机，而是其他服务器，此时本机就应该能够进行转发（内核支持的IP_FORWARD功能），此时我们的主机类似于路由器，所以我们会看到在iptables中，所谓的关口并只有上面所提到的input及output这两个，应该还有“路由前”，“转发”，“路由后”，它们所对应的英文名称分别为“prerouting”， “forward”， “postrouting” 这就是我们说到的==5链==



表

• 把不同的“规则链”组合成能够完成某一特定功能集合分类，而这个集合分类我们就称为表

• iptables中共有5张表

  • fifilter: 过滤功能，确定是否放行该数据包，属于真正防火墙，内核模块：iptables_fifilter
  • nat: 网络地址转换功能，修改数据包中的源、目标IP地址或端口；内核模块：iptable_nat
  • mangle: 对数据包进行重新封装功能，为数据包设置标记；内核模块：iptable_mangle
  • raw: 确定是否对数据包进行跟踪；内核模块：iptables_raw
  • security:是否定义强制访问控制规则（后来添加，我们常说的四表，不包括这个）

• 我们在应用防火墙时是以表为操作入口的，只要在相应的表中的规则链上添加规则即可实现某一功能

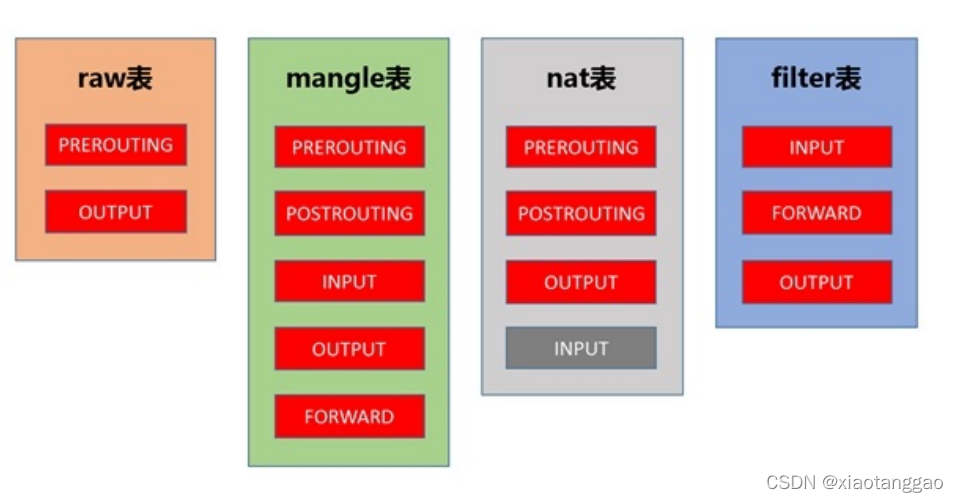

• 表中的链



  • CentOS7中，nat表新增INPUT规则链

• 表的优先级

  raw>mangle>nat>fifilter(由高至低)

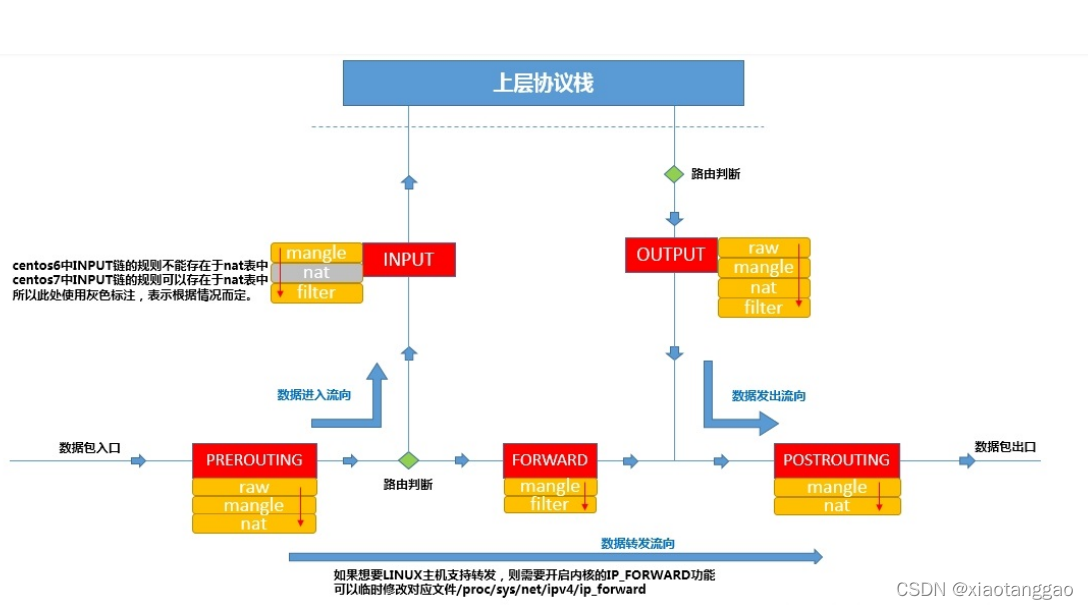

• 数据包流经iptables流程



匹配规则分类

基本匹配

• 无需加载扩展模块，可以匹配源地址，目标地址，源端口，目标端口等

• 常用选项

  -p 指定规则协议，tcp|udp|icmp|all
  -s 指定数据包的源地址，ip|hostname
  -d 指定目的地址
  -i 输入接口
  -o 输出接口
  !  取反


扩展匹配

• 需要加载扩展模块，匹配规则才能生效。分为显示匹配和隐式匹配

• 显示匹配：必须使用**-m选项指明要调用的扩展模块的扩展机制以及需要手动**加载扩展模块

  常用选项

  • multiport：多端口

  iptables -I INPUT -d 192.168.139.20 -p tcp -m multiport --dports 22,80 -j ACCEPT
  #在INPUT链中开放 目标地址 192.168.139.20的 tcp 22，tcp80 端口

  iptables -I OUTPUT -s 192.168.139.20 -p tcp -m multiport --sports 22,80 -j ACCEPT
  #在OUTPUT链中开放 源地址 192.168.139.20的 tcp 22，tcp80 端口


  • iprange：多ip地址

  iptables -A INPUT -d 192.168.139.20 -p tcp --dport 23 -m iprange --src-range 192.168.139.10-192.168.139.20 -j ACCEPT
  iptables -A OUTPUT -s 192.168.139.20 -p tcp --sport 23 -m iprange --dst-range 192.168.139.10-192.168.139.20 -j ACCEPT


  • time：指定访问时间

  iptables -A INPUT -d 192.168.139.20 -p tcp --dport 888 -m time --weekdays Mon,Tus,Wed,Thu,Fri --timestart 08:00:00 --timestop 17:00:00 -j ACCEPT


  • string：字符串，对报文中的应用层数据做字符串模式匹配检测(通过算法实现)

  --algo {
       bm|kmp}			字符匹配查找时使用算法
  --string "STRING"		要查找的字符串
  --hex-string "HEX-STRING"	要查找的字符，先编码成16进制格式


  • connlimit：连接限制

  --connlimit-upto n	连接数小于等于n时匹配
  --connlimit-above n	连接数大于n时匹配


  • state：追踪本机上的请求和响应之间的数据报文的状态

  --state state
  NEW			新连接请求
  ESTABLISHED	已建立的连接（连接态）
  INVALID		无法识别的连接（无效态）
  RELATED		相关联的连接，当前连接是一个新请求，但附属于某个已存在的连接（衍生态）
  UNTRACKED	未追踪的连接


  • 对于进入的状态为ESTABLISHED都应该放行

  • 对于出去的状态为ESTABLISHED都应该放行

  • 严格检查进入的状态为NEW的连接

  • 所有状态为INVALIED都应该拒绝

• 隐式匹配：使用**-p**选项指明协议时，无需再同时使用-m选项指明扩展模块以及不需要手动加载扩展模块

  常用选项

  • -p tcp
    	--sport 匹配报文源端口(可以是多个连续范围的端口)
        --dport 匹配报文目标端口(可以是多个连续范围的端口)
        --tcp-flags mask|comp 匹配报文中的tcp协议的标志位
    -p udp
    	--sport 匹配报文源端口(可以是多个连续范围的端口)
    	--dport 匹配报文目标端口(可以是多个连续范围的端口)
    --icmp-type
    	0/0:echo reply		允许其他主机ping
    	8/0:echo request	允许ping其他主机


动作（target）

• ACCEPT：允许数据包通过

• DROP：直接丢弃数据包，不回应信息

• REJECT：拒绝数据包通过，回应信息给客户端

• SNAT：源地址转换

  • 修改数据包源地址，当内网数据包到达防火墙后，防火墙会使用外部地址替换掉数据包的源IP地址（目的IP地址不变），使网络内部主机能够与网络外部主机通信

  • iptables -t nat -A POSTROUTING -s 192.168.139.20 -o eth1 -j SNAT --to-source 202.12.10.100


• DNAT：目标地址转换

  • 修改数据包目的地址，当防火墙收到来自外网的数据包后，会将该数据包的目的IP地址进行替换（源IP地址不变），重新转发到内网的主机

  • iptables -t nat -A PREROUTING -d 202.12.10.100 -p tcp --dport 80 -j DNAT --to- destination 192.168.139.20


• MASQUERADE：伪装。类似于SNAT，适用于动态的、临时会变的ip地址上，例如：家庭使用的宽带。用发送数据的网卡上的IP来替换源IP，对于IP地址不固定场合使用

• REDIRECT：在本机做端口映射

• LOG：在/var/log/message文件中记录日志信息，然后将数据包传递给下一条规则

制定规则策略

• 黑名单：没有被拒绝的流量都可以通过，这种策略下管理员必须针对每一种新出现的攻击，制定新的规则（不推荐）

• 白名单：没有被允许的流量都要拒绝，根据需要，将主机逐渐开放，目前一般都采用白名单策略（推荐）

• 制定iptables规则的思路

• 选表，此表决定了数据报文处理的方式

• 选链，此链决定了数据报文流经哪些位置

• 制定匹配条件

• 制定合适的动作，也就是相应的防火墙规则

语法结构

iptables [-t 表名] 管理选项 [链名] [条件匹配] [-j 目标动作]
表名：不指定表名时，默认filter表
管理选项：如A表示追加
链名：不指定链名时，默认表示该表内所有链，除非设置规则链的默认策略
条件匹配：如匹配源地址：-s 192.168.139.20
目标动作：如-j ACCEPT表允许数据包通过

# 案例：
iptables -t nat -A POSTROUTING -s 192.168.139.20 -o eth1 -j SNAT --to-source 202.12.10.100

• 规则管理

-A|--append chain	追加新规则于指定链的尾部
-I|--insert chain [rulenum]	插入新规则于指定链的指定位置，默认为首部
-D|--delete chain rulenum	根据规则编号删除规则

• 链管理

-N|--new chain		新建一个自定义的规则链
-X|--delete chain	删除用户自定义的引用计数为0的空链
-F|--flush [chain]	清空指定的规则链上的规则
-E|--rename-chain old-chain new-chain	重命名链
-P|--policy chain target	制定链表的默认策略(ACCEPT|DROP|REJECT)，不建议更改！

• 规则显示

-L|--list [chain [rulenum]]	列出规则
-v|--verbose	详细信息（常与L连用：-vL）
-n|--numeric	数字格式显示主机地址和端口号（常与L连用：-nL）
--line-numbers	列出规则时，显示其在链上的相应的编号
-S|--list-rules [chain [rulenum]]	显示指定链的所有规则

• 查看端口

/etc/services文件记录了所有端口信息

[root@server2 ~]# cat /etc/services |grep ssh
ssh             22/tcp                          # The Secure Shell (SSH) Protocol
ssh             22/udp                          # The Secure Shell (SSH) Protocol
x11-ssh-offset  6010/tcp                        # SSH X11 forwarding offset
ssh             22/sctp                 # SSH
sshell          614/tcp                 # SSLshell
sshell          614/udp                 #       SSLshell
netconf-ssh     830/tcp                 # NETCONF over SSH
netconf-ssh     830/udp                 # NETCONF over SSH
sdo-ssh         3897/tcp                # Simple Distributed Objects over SSH
sdo-ssh         3897/udp                # Simple Distributed Objects over SSH
snmpssh         5161/tcp                # SNMP over SSH Transport Model
snmpssh-trap    5162/tcp                # SNMP Notification over SSH Transport Model
tl1-ssh         6252/tcp                # TL1 over SSH
tl1-ssh         6252/udp                # TL1 over SSH
ssh-mgmt        17235/tcp               # SSH Tectia Manager
ssh-mgmt        17235/udp               # SSH Tectia Manager

• 常见端口及协议(空格的地方表示同上）

服务	协议	端口
ftp	ftp	20/tcp ：数据端口 21/tcp ：控制端口
sshd	ssh	22/tcp
telnet	telnet	23 /tcp
mail	smtp	25/tcp
	smtps	465/tcp
	pop3	110/tcp
	pop3s	995/tcp
	imap	143/tcp
	imaps	993/tcp
dns	domain	53/tcp 53/udp
dhcp	bootps	67/udp
httpd	http	80/tcp
	https	443/tcp
nginx	nginx	80/tcp
ntp	ntp	123/udp
smaba	\	137,138,139/tcp
rsyslog	rsyslog	514/udp
rsync	rsync	873/tcp
nfsd	nfs	2049/tcp
mysqld	mysql	3306/tcp
redis	redis	6379/tcp
tomcat	tomcat	8080访问web的端口， 8005tomcat本身自己的端口， 8009与http等服务器建立连接的端口
php	php-fpm	9000/tcp
zabbix	zabbix-agent	10050/tcp
	zabbix-server	10051/tcp
memcached	memcached	11211/tcp

iptables应用

iptables-services

• centos7系统中默认存在iptables命令，但此命令仅为简单查询及操作命令，不包含配置文件，安装iptables-services后，将直接生成配置文件，便于配置与保存

• 为防止firewalld影响，建议先关闭firewalld

• 在云平台，非必要时，不建议安装iptables-services。云平台自带安全组，安装iptables-services会降低性能

• 安装

[root@server2 ~]# yum install -y iptables-services.x86_64
[root@server2 ~]# rpm -ql iptables-services
/etc/sysconfig/ip6tables
/etc/sysconfig/iptables
/usr/lib/systemd/system/ip6tables.service
/usr/lib/systemd/system/iptables.service
