静态路由配置(升级版)

1.配置主机IP

2.配置防火墙IP

3.配置路由器IP

4.配置区域

5.配置安全策略

6.设置静态路由

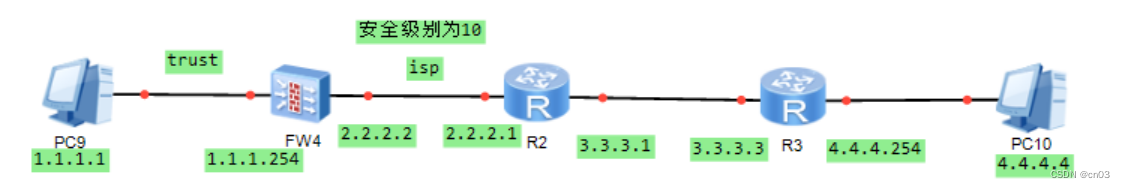

例子:

PC9 ping通 PC10
PC9 ping通 3.3.3.3
R2  ping通 pc9

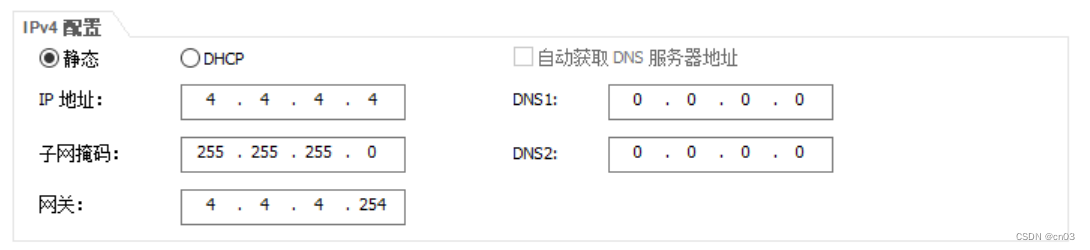

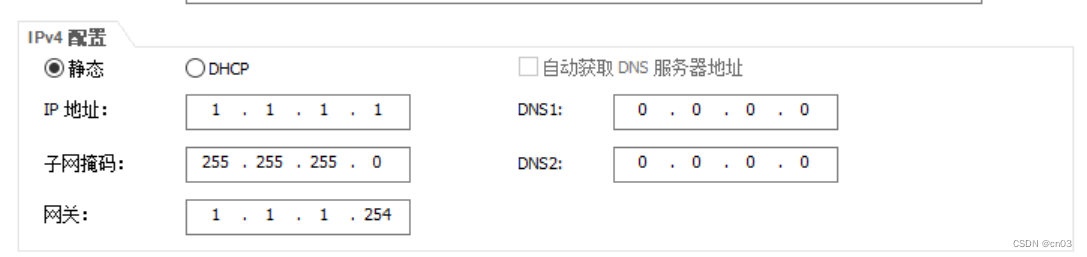

1.配置主机IP

2.配置防火墙IP

sys
sysname FW4
interface GigabitEthernet 1/0/0
ip address 1.1.1.254 24
interface GigabitEthernet 1/0/1
ip address 2.2.2.2 24

3.配置路由器IP

[R2]
sys
sysname R2
interface Ethernet 0/0/0
ip address 2.2.2.1 24
interface Ethernet 0/0/1
ip address 3.3.3.1 24
[R3]
sys
sysname R3
interface Ethernet 0/0/1
ip address 3.3.3.3 24
interface g 0/0/0
ip address 4.4.4.254 24

4.配置区域

firewall zone trust
add interface  GigabitEthernet 1/0/0
firewall zone name isp
set priority  10
add interface  GigabitEthernet 1/0/1

5.设置静态路由

【fw4】
ip route-static 4.4.4.0 24 2.2.2.1
ip route-static 3.3.3.0 24 2.2.2.1
【R2】
ip route-static 1.1.1.0 24 2.2.2.2
ip route-static 4.4.4.0 24 3.3.3.3
【R3】
ip route-static 1.1.1.0 24 3.3.3.1

6.配置安全策略

security-policy
rule name 1
source-zone trust
destination-zone isp
source-address 1.1.1.1 32
destination-address 4.4.4.4 32
service icmp
action permit

rule name 2
source-zone trust
destination-zone isp
source-address 1.1.1.1 32
destination-address 3.3.3.3 32
service icmp
action permit

rule name 3
source-zone isp
destination-zone trust
source-address 2.2.2.1 24
destination-address 1.1.1.1 32
service icmp
action permit
