文章介绍了在AD18中如何自定义原理图库的绘图工具栏，包括框选、对齐、放置器件和放置走线等命令。同时，也提供了当误操作导致界面混乱时，如何通过系统菜单的View->Reset功能恢复页面初始化布局的方法。

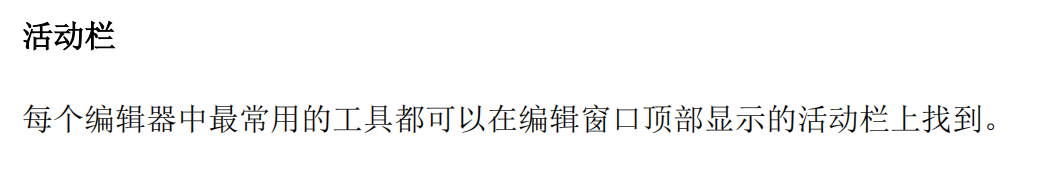

在画原理图库的时候会经常用到顶上的绘图工具栏（官方文档里叫做活动栏）：
版本不同，上面的命令是不同的
ad如何自定义绘图工具栏？
网上介绍工具栏和设置的文章还挺多的，但是没有看到ad18是怎么增减绘图工具栏里的工具。
关于如何编辑AD中的工具栏方法 - Altium Designer
【Altium小课专题 第057篇】原理图绘图工具栏每个选项主要代表作用什么？ - Protel|AD|DXP论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!
1）表示框选，光标移动到图标处后点击左键会显示选择元器件的一些方式，最常用到的是矩形接触到对象（框选）和直线接触到对象（线选）这两个命令，如图3-13所示。
2）表示对齐元器件，光标移动到图标处后点击左键会显示左对齐右对齐居中对齐等选项，如图3-14所示。
3）表示放置器件，点击图标会弹出放置器件的弹框，如图3-15所示。
4）代表放置走线，光标移动到图标处后点击左键会显示总线及入口选项。
一番瞎操作，整个桌面面目全非，被迫使用桌面恢复功能
【AD18如何恢复页面初始化布局】_ad18怎么恢复默认设置_新街口见的博客-优快云博客
system—>view—>Reset
注意：1、右上角的齿轮只有在pcbdoc文件界面才有
2、reset的时候点不点自动保存桌面都能恢复，不用纠结
