这是3D游戏编程的第五次作业

说明文档

本次实验完成了所有基本要求，尽量将步骤展示出。
闪光点：
附有详细类图以及详细的代码注释

作业内容

1、编写一个简单的鼠标打飞碟（Hit UFO）游戏

• 游戏内容要求：
  • 游戏有 n 个 round，每个 round 都包括10 次 trial；
  • 每个 trial 的飞碟的色彩、大小、发射位置、速度、角度、同时出现的个数都可能不同。它们由该 round 的 ruler 控制；
  • 每个 trial 的飞碟有随机性，总体难度随 round 上升；
  • 鼠标点中得分，得分规则按色彩、大小、速度不同计算，规则可自由设定。
• 游戏的要求：
  • 使用带缓存的工厂模式管理不同飞碟的生产与回收，该工厂必须是场景单实例的！具体实现见参考资源 Singleton模板类
  • 尽可能使用前面MVC 结构实现人机交互与游戏模型分离

效果展示

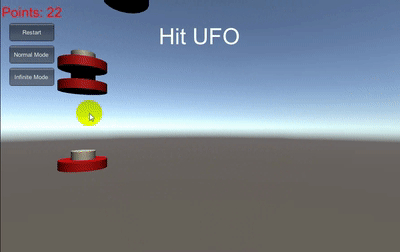

• 正常游戏：

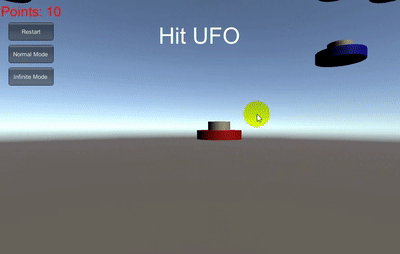

• 正确切换模式或重启游戏（注意回收正在运动的飞碟）：

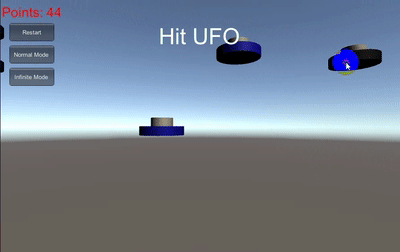

• 正确结束游戏：

  注意，这里细节在于不能以发送完飞碟作为游戏结束标志，而是要以所有运动的飞碟都离开屏幕后才结束游戏。

需求分析

• 本次实验的要求中有一点值得注意的就是，游戏中会出现很多的飞碟，而游戏对象的创建与销毁高成本，必须减少销毁次数。于是就引入了工厂对象。

  简单工厂又称为工厂方法，即类一个方法能够得到一个对象实例，使用者不需要知道该实例如何构建、初始化等细节。

• 使用工厂方法的优势在于：

  • 减少了对象的销毁次数，工厂管理可复用的游戏对象，仅在有需要的时候才去创建对象以及销毁对象。
  • 屏蔽创建与销毁的业务逻辑，使程序易于扩展。

• 这里就延续前两次练习的习惯，先分析如何将新的结构融合进入我们的MVC主架构中：

  • 整个游戏剧组：

    • 游戏由导演、场记、运动管理师、演员构成。
    • 新游戏中，场记请了记分员、飞碟管理员，由于这两个工作并不复杂，则间接合并到场景控制器的角色中。
    • 飞碟管理员（也就是工厂）管理飞碟的发放与回收，自己有个小仓库管理这些飞碟
    • 记分员（整合到了主场景控制器中）按飞碟的数据计分，记分员拥有计分规则
    • 场记只需要管理出飞碟规则与管理碰撞就可以了

  • 设计模式解读：


    • DiskFactory 类是一个单实例类，用前面场景单实例创建
    • DiskFactory 类有工厂方法 GetDisk 产生飞碟，有回收方法 Free(Disk)
    • DiskFactory 使用模板模式根据预制和规则制作飞碟
    • 对象模板包括飞碟对象与飞碟数据

设计与实现

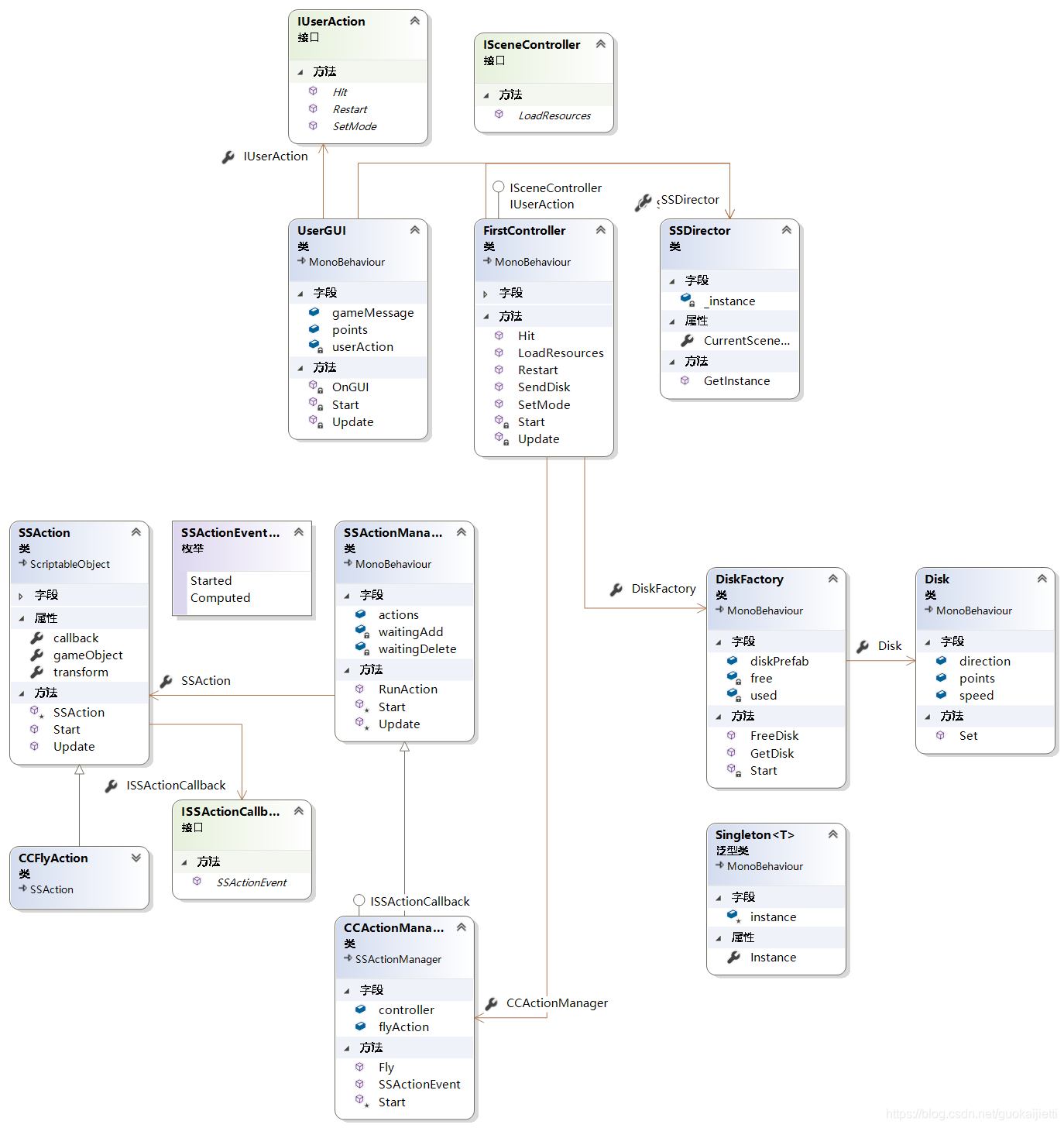

经过需求分析，我们可以整合工厂到我们的MVC架构中，最后形成如下的结构，注意，这里尽力使用了MVC架构，并维持前两次练习中的要求（外加Action）。

• 类图解释



  • 结合前面的分析，记分员的角色被整合到主场景控制器FirstController中，主要原因在于记分员的功能比较单一，毕竟游戏规则简单，所以没有考虑单独分出角色。
  • 继续按照第四次作业的动作分离来设计，这里由于用户动作是鼠标输入，所以动作管理只需要管理飞碟的飞行，飞碟的飞行是普通的抛物线运动，由CCFlyAction表征，它将接入到其管理者SSActionMagager中，并最终由CCActionManager对外暴露方法来使得飞碟动作与场记分离，也即动作管理类的功能。

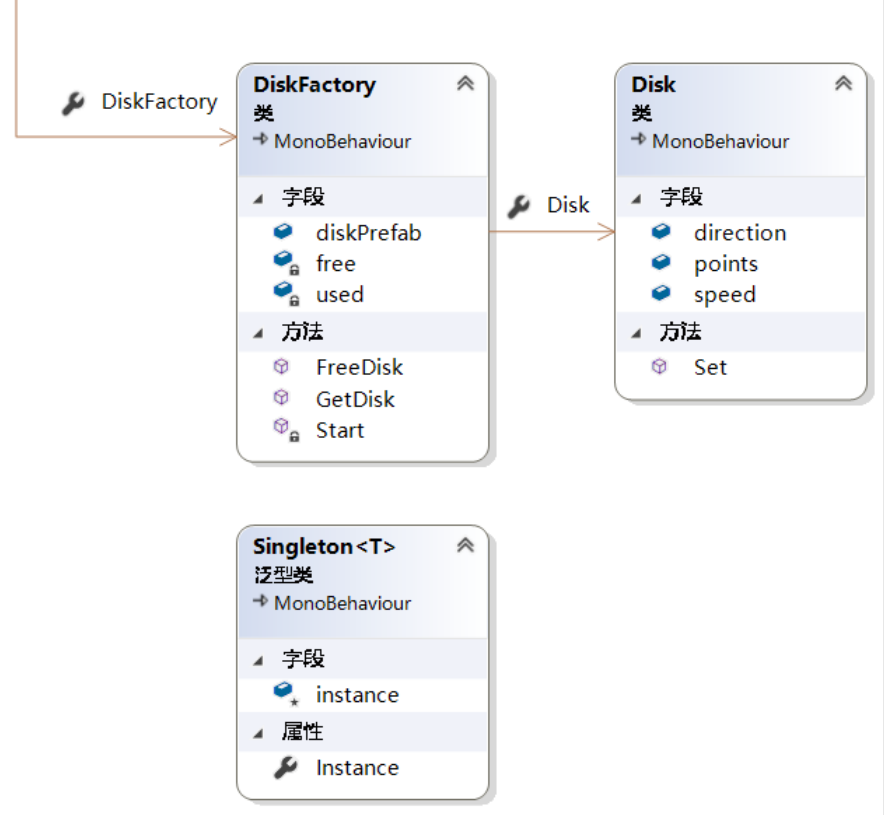

  • 右下角显示前面分析提到的单例工厂，它管理着闲置以及正在使用的飞碟游戏对象，并对外提供Get/Free方法，并自己面向具体的数据模型Disk，从而屏蔽了创建具体游戏对象的细节。
  • 前两点提到的动作管理类和飞碟工厂均被场景控制器组合，从而调度各自的运行逻辑。

• 文件结构

  Model	Controller	View	Action

• 详细细节

  • 工厂部分：
    • Singleton.cs：

      public class Singleton<T> : MonoBehaviour where T : MonoBehaviour {
        protected static T instance;

        public static T Instance {
          get {
            if (instance == null) {
              instance = (T)FindObjectOfType(typeof(T));
              if (instance == null) {
                Debug.LogError("An instance of " + typeof(T) + " is needed in the scene, but there is none");
              }
            }
            return instance;
          }
        }
      }


      场景单实例类，当所需的实例被请求时，第一次会在场景内搜索该实例，下一次使用时不需要搜索直接返回。
    • Disk.cs：

      public class Disk : MonoBehaviour {
        public float speed;         //水平速度
        public int points;          //得分
        public Vector3 direction;   //初始方向
        public void Set(float speed, int points, Vector3 direction) {
          this.speed = speed;
          this.points = points;
          this.direction = direction;
        }
      }


      飞碟模型，含有飞碟的飞行速度、得分、以及初始飞行方向。
    • DiskFactory：

      public class DiskFactory : MonoBehaviour {

        public GameObject diskPrefab; // 飞碟预制

        private List<Disk> used; // 正在使用的飞碟
        private List<Disk> free; // 空闲的飞碟

        // Start is called before the first frame update
        void Start() {
          used = new List<Disk>();
          free = new List<Disk>();
          diskPrefab = GameObject.Instantiate<GameObject>(Resources.Load<GameObject>("Prefabs/Disk"));
          diskPrefab.SetActive(false);
        }

        // 根据轮数获取对应难度的飞碟游戏对象
        public GameObject GetDisk(int round) {
          GameObject disk;

          if (free.Count > 0) {
            // 如果有空闲的飞碟，直接使用
            disk = free[0].gameObject;
            free.Remove(free[0]);
          } else {
            // 否则生成新的预制克隆
            disk = GameObject.Instantiate<GameObject>(diskPrefab, Vector3.zero, Quaternion.identity);
            disk.AddComponent<Disk>();
          }

          // 根据轮数设计飞碟的属性，对应不同难度
          // 照顾无限模式，不能一味增加难度，同时增加随机难度
          float hard = UnityEngine.Random.Range(0, 2f) * (round + 1);
          Vector3 randDire = new Vector3(UnityEngine.Random.Range(-1f, 1f) > 0 ? 2 : -2, 1, 0);
          if (hard < 4) {
            disk.GetComponent<Disk>().Set(2.0f, 1, randDire);
            disk.GetComponent<Renderer>().material.color = Color.red;
          } else if (hard < 8) {
            disk.GetComponent<Disk>().Set(3.0f, 2, randDire);
            disk.GetComponent<Renderer>().material.color = Color.blue;
          } else {
            disk.GetComponent<Disk>().Set(4.0f, 3, randDire);
            disk.GetComponent<Renderer>().material.color = Color.black;
          }
          // 添加到使用的飞碟
          used.Add(disk.GetComponent<Disk>());
          return disk;
        }

        public void FreeDisk(GameObject disk) {
          // 在used中找到该飞碟
          foreach (Disk diskModel in used) {
            if (diskModel.gameObject.GetInstanceID() == disk.GetInstanceID()) {
              disk.SetActive(false);
              free.Add(diskModel);
              used.Remove(diskModel);
              break;
            }
          }
        }
        // 快速回收，用于重启和设置模式时快重启
        public void FastClear() {
          foreach (Disk diskModel in used) {
            diskModel.gameObject.SetActive(false);
            free.Add(diskModel);
            // used.Remove(diskModel);
          }
          used.Clear();
        }
        // 全部都空闲才代表游戏结束
        public bool AllFree() {
          return used.Count == 0;
        }
      }


      飞碟工厂，使用数据结构列表来管理空闲与使用的飞碟，使用复用来降低创建的游戏对象的数目。它暴露的两个关键函数为：
      • GetDisk：用于生产飞碟，首先从free列表中查找是否有可用的飞碟，如果没有则新建一个飞碟。飞碟属性的设置依赖轮次数，使得轮次增大时，飞碟速度分数一起提到，循序渐进增加游戏难度。
      • FreeDisk：用于释放飞碟，将飞碟从used列表中移除并添加到free列表中。

      ---

  • 动作管理部分：
    • 动作基类SSAction.cs：

      // 动作基类SSAction
      // ScriptableObject 是不需要绑定 GameObject 对象的可编程基类。
      // 这些对象受 Unity 引擎场景管理
      public class SSAction : ScriptableObject {

        public bool enable = true;
        public bool destroy = false;

        public GameObject gameObject { get; set; }
        public Transform transform { get; set; }
        // 利用接口（ISSACtionCallback）实现消息通知，
        // 避免与动作管理者直接依赖
        public ISSActionCallback callback { get; set; }
        // protected 防止用户自己 new 抽象的对象
        protected SSAction() { }

        // 使用 virtual 申明虚方法，通过重写实现多态。
        // 这样继承者就明确使用 Start 和 Update 编程游戏对象行为
        // Start is called before the first frame update
        public virtual void Start() {
          throw new System.NotImplementedException();
        }

        // Update is called once per frame
        public virtual void Update() {
          throw new System.NotImplementedException();
        }
      }


    • 飞碟简单行动类CCFlyAction：

      public class CCFlyAction : SSAction {
        float speed;   // 水平速度
        float gravity; // 重力
        float time;    // 记录运动时间
        Vector3 direction; // 飞行方向

        // 生产函数
        public static CCFlyAction GetSSAction(float speed, Vector3 direction) {
          CCFlyAction action = ScriptableObject.CreateInstance<CCFlyAction>();
          action.speed = speed;
          action.direction = direction;
          action.time = 0;
          action.gravity = 2.5f;
          return action;
        }

        // Start is called before the first frame update
        public override void Start() {

        }

        // Update is called once per frame
        public override void Update() {
          time += Time.deltaTime;
          // 根据v = gt计算当前竖直方向速度
          // 随后以该瞬时速度移动
          transform.Translate(Vector3.down * gravity * time * Time.deltaTime);
          // 水平移动
          transform.Translate(direction * speed * Time.deltaTime);
          if(this.transform.position.y < -5) {
            this.destroy = true;
            this.enable = false;
            this.callback.SSActionEvent(this);
          }
        }
      }


    • 动作事件接口定义ISSActionCallback.cs：
      接口作为接收通知对象（参数source）的抽象类型。

      // 定义事件类型
      public enum SSActionEventType : int { Started, Computed }
      public interface ISSActionCallback {
        // 事件处理接口，所有事件管理者都必须实现这个接口
        // 来实现事件调度。
        // 所以sequenceAction、ActionManager都必须实现它
        void SSActionEvent(SSAction source, SSActionEventType events = SSActionEventType.Computed, int intParam = 0, string strParam = null, Object objectParam = null);
      }


    • 动作管理基类SSActionManager.cs：
      这是动作对象管理器的基类，实现了所有动作的基本管理。

      public class SSActionManager : MonoBehaviour {

        // 动作字典集
        public Dictionary<int, SSAction> actions = new Dictionary<int, SSAction>();
        // 等待被加入的动作队列，这是即将开始的动作
        private List<SSAction> waitingAdd = new List<SSAction>();
        // 等待被删除的动作队列，这是已经完成的动作
        private List<int> waitingDelete = new List<int>();

        // Start is called before the first frame update
        protected void Start() {

        }

        // Update is called once per frame
        protected void Update() {
          // 首先将waitingAdd中的动作保存
          foreach (SSAction action in waitingAdd) {
            actions[action.GetInstanceID()] = action;
          }
          waitingAdd.Clear();

          // 运行被保存的动作
          foreach (KeyValuePair<int, SSAction> kv in actions) {
            SSAction ac = kv.Value;
            if (ac.destroy) {
              waitingDelete.Add(ac.GetInstanceID());
            } else if (ac.enable) {
              ac.Update();
            }
          }

          // 删除waitingdelete中的动作
          foreach (int key in waitingDelete) {
            SSAction ac = actions[key];
            actions.Remove(key);
            Destroy(ac);
          }
          waitingDelete.Clear();
        }

        // 此方法用于添加新动作，该方法把游戏对象与动作绑定
        // 并绑定该动事件的消息接收者
        public void RunAction(GameObject gameObject, SSAction action, ISSActionCallback manager) {
          action.gameObject = gameObject;
          action.transform = gameObject.transform;
          action.callback = manager;
          waitingAdd.Add(action);
          action.Start();
        }
      }


    • 动作管理的总控类CCActionManager.cs：

      public class CCActionManager : SSActionManager, ISSActionCallback {

        // 飞行动作基对象
        public CCFlyAction flyAction;
        // 场景控制器
        public FirstController controller;
        // Start is called before the first frame update
        protected new void Start() {
          controller = (FirstController)SSDirector.GetInstance().CurrentSceneController;
          controller.actionManager = this;
        }

        public void Fly(GameObject disk, float speed, Vector3 direction) {
          flyAction = CCFlyAction.GetSSAction(speed, direction);
          RunAction(disk, flyAction, this);
        }

        //回调函数
        public void SSActionEvent(SSAction source,
        SSActionEventType events = SSActionEventType.Computed,
        int intParam = 0,
        string strParam = null,
        Object objectParam = null) {
          //飞碟结束飞行后进行回收
          controller.diskFactory.FreeDisk(source.gameObject);
        }
      }


      飞行动作管理者，负责生成飞行动作，并接受飞行动作的回调信息，使飞碟被回收。

  ---

  • 场景控制部分：
    • IUserAction.cs：

      public interface IUserAction {
        void Restart();
        void Hit(Vector3 position); // 点击飞碟打落
        void SetMode(bool isInfinite); // 设置模式：（普通/无限）
      }


      用户动作接口，提供打飞碟、重置游戏、选择模式（普通/无限）三个函数的接口。
    • 导演类SSDirector.cs：

      public class SSDirector : System.Object {
        private static SSDirector _instance;
        public ISceneController CurrentSceneController { get; set; }

        public static SSDirector GetInstance() {
          if (_instance == null) {
            _instance = new SSDirector();
          }
          return _instance;
        }
      }


    • 主场景控制器FirstController.cs：

      public class FirstController : MonoBehaviour, ISceneController, IUserAction {

        public CCActionManager actionManager;  //动作管理者
        public DiskFactory diskFactory;        //飞碟工厂
        int[] roundDisks;           //各轮次的飞碟数量
        bool isInfinite;            //当前模式
        int points;                 //当前分数
        int round;                  //当前轮次
        int sendCnt;                //当前轮次已经发出的飞碟数量
        float sendTime;             //计时器，用于定时发送飞碟

        public void Hit(Vector3 position) {
          // 获取主摄像头
          Camera ca = Camera.main;
          Ray ray = ca.ScreenPointToRay(position);

          // position是鼠标位置
          // 下面的到鼠标射线得到的碰撞物体
          RaycastHit[] hits;
          hits = Physics.RaycastAll(ray);

          for(int i = 0; i < hits.Length; i++) {
            RaycastHit hit = hits[i];
            if (hit.collider.gameObject.GetComponent<Disk>() != null) {
              Debug.Log("hit" +  hit.collider.transform.position);
              // 飞碟移动到底端，从而触发飞行动作的回调。
              hit.collider.gameObject.transform.position = new Vector3(0, -7, 0);
              // 算分
              points += hit.collider.gameObject.GetComponent<Disk>().points;
              // 更新显示
              gameObject.GetComponent<UserGUI>().points = points;
            }
          }
        }

        public void LoadResources() {
          SSDirector.GetInstance().CurrentSceneController = this;
          gameObject.AddComponent<DiskFactory>();
          gameObject.AddComponent<CCActionManager>();
          gameObject.AddComponent<UserGUI>();
          diskFactory = Singleton<DiskFactory>.Instance;
          sendCnt = 0;
          round = 0;
          sendTime = 0;
          points = 0;
          isInfinite = false;
          roundDisks = new int[] { 3, 5, 7, 9, 11, 13, 15 };
        }

        public void Restart() {
          round = 0;
          sendCnt = 0;
          points = 0;
          sendTime = 0;
          gameObject.GetComponent<UserGUI>().gameMessage = "";
          gameObject.GetComponent<UserGUI>().points = points;
          // 快速回收场上的飞碟
          diskFactory.FastClear();
        }

        public void SetMode(bool isInfinite) {
          this.isInfinite = isInfinite;
        }

        // Start is called before the first frame update
        void Start() {
          LoadResources();
        }

        public void SendDisk() {
          //从工厂生成一个飞碟
          GameObject disk = diskFactory.GetDisk(round);
          //设置飞碟的随机位置
          disk.transform.position = new Vector3(-disk.GetComponent<Disk>().direction.x * 7, UnityEngine.Random.Range(0f, 8f), 0);
          disk.SetActive(true);
          //设置飞碟的飞行动作
          actionManager.Fly(disk, disk.GetComponent<Disk>().speed, disk.GetComponent<Disk>().direction);
        }


        // Update is called once per frame
        void Update() {
          sendTime += Time.deltaTime;
          // 间隔1s发送飞碟
          if (sendTime >= 2) {
            sendTime = 0;
            // 每次至多发送5个飞碟
            for(int i = 0; i < 5 && sendCnt < roundDisks[round]; i++) {
              sendCnt++;
              SendDisk();
            }
            // 如果在最后一轮并且已经发送完所有该轮的所有飞碟
            if(round == roundDisks.Length - 1 && sendCnt == roundDisks[round]) {
              if(isInfinite) {
                // 如果是无限模式
                // 则重复循环
                round = 0;
                sendCnt = 0;
                gameObject.GetComponent<UserGUI>().gameMessage = "";
              } else {
                // 否则游戏结束，注意这里必须全部飞碟消失才是游戏结束
                if (!diskFactory.AllFree())
                  return;
                gameObject.GetComponent<UserGUI>().gameMessage = "Game Over!";
              }
            }

            // 如果发完本轮的飞碟，更新轮次
            if (sendCnt == roundDisks[round] && round < roundDisks.Length - 1) {
              sendCnt = 0;
              round++;
            }
          }
        }
      }


      主要函数：
      • SendDisk：用于发射一个飞碟。从工厂获得一个飞碟，再为其设置初始位置和飞行动作。
      • Hit：用于处理用户的点击动作。移除用户点击到的飞碟并更新分数。
      • Update：用于发射飞碟与更新状态，飞碟每2s发射一次，每次做多5只，避免太过拥挤，当飞碟发射完毕后判断是否重置或者结束游戏。
