小白能读懂的 《手把手教你学DSP(TMS320X281X)》第六章 时钟和系统控制

目录

1 时钟和系统概述

2 时钟信号

2.1 CPU时钟（振荡器OSC和锁相环PLL）

2.2 外部时钟（振荡器OSC和锁相环PLL）

3 看门狗电路

4 时钟和系统控制寄存器

4.1 外设时钟控制寄存器

​4.2 系统控制和状态寄存器

4.3 高速外设预定标寄存器

4.4 低速外设预定标寄存器

4.5 PLL控制寄存器

4.6 低功耗寄存器

4.7 看门狗寄存器

5 系统初始化函数

---

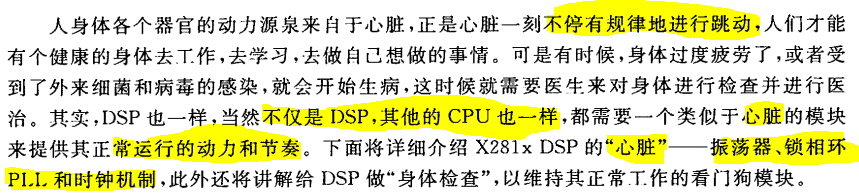

振荡器OSC和锁相环PLL相当于“心脏地位”，提供运行的时钟；当dsp受到干扰程序“跑飞”或者“进入死循环”时需要重新复位，这时候需要“看门狗”模块。

1 时钟和系统概述

2 时钟信号

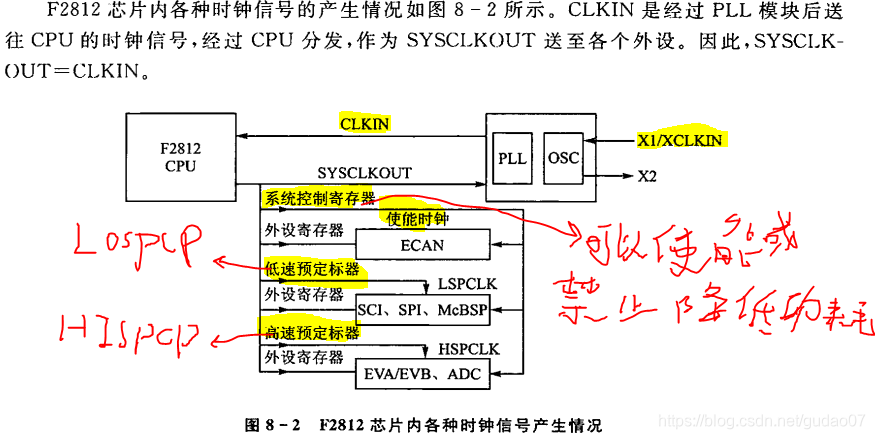

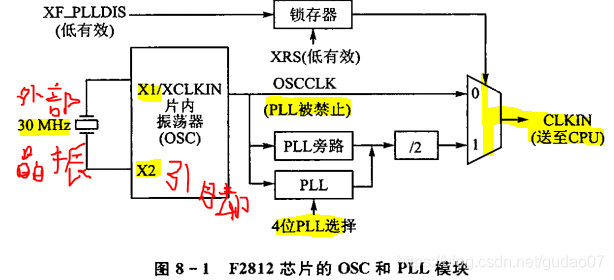

2.1 CPU时钟（振荡器OSC和锁相环PLL）

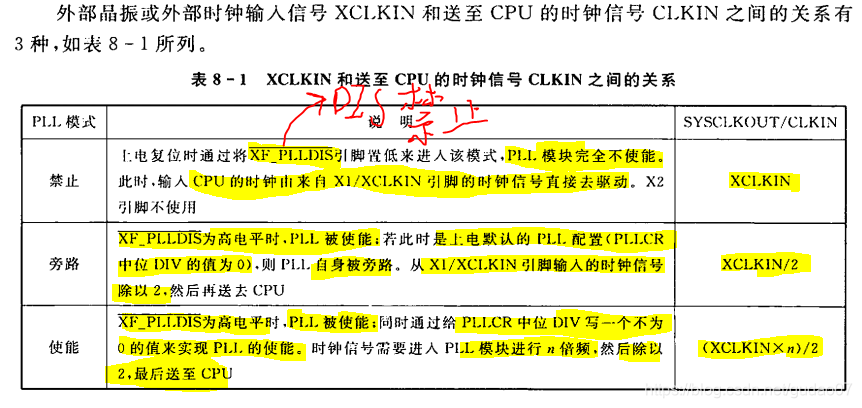

下图代表PLL工作的三种模式：

锁相环的作用是使晶振相对参考信号保持恒定的电路；配置外设时钟，提高系统的灵活性和可靠性；软件可编程的锁相环能够提供较为可靠的系统时钟，降低对外部时钟的依赖和电磁干扰，提高运行和启动的可靠性，降低硬件设计的要求。

2.2 外部时钟（振荡器OSC和锁相环PLL）

3 看门狗电路

"WATCH DOG",防止程序“跑飞”或者“进入死循环”，当进入异常状态时，直接复位电路使其重新恢复正轨。

应用：使单片机可以在无人监控的状态下连续工作。

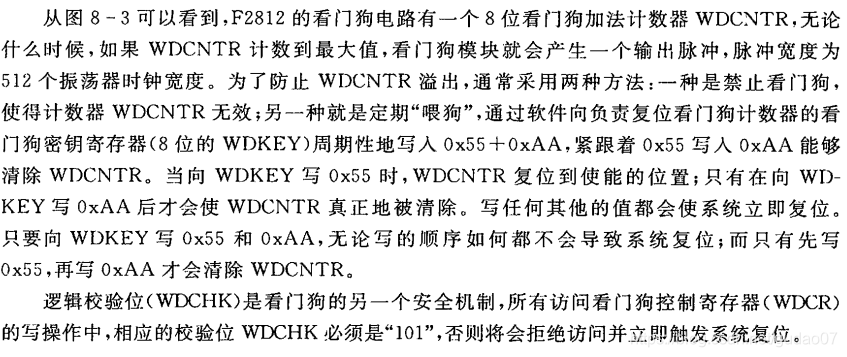

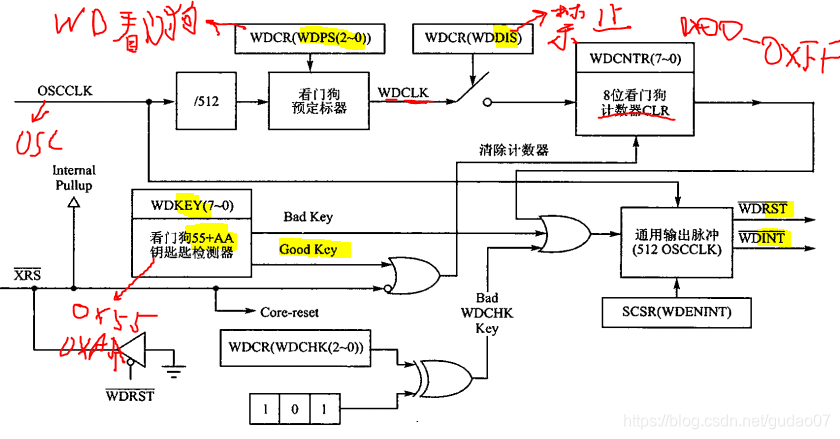

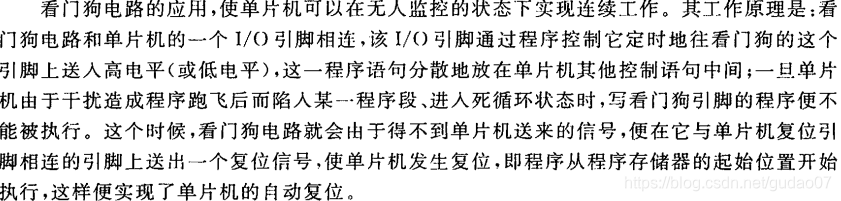

原理如下所述：

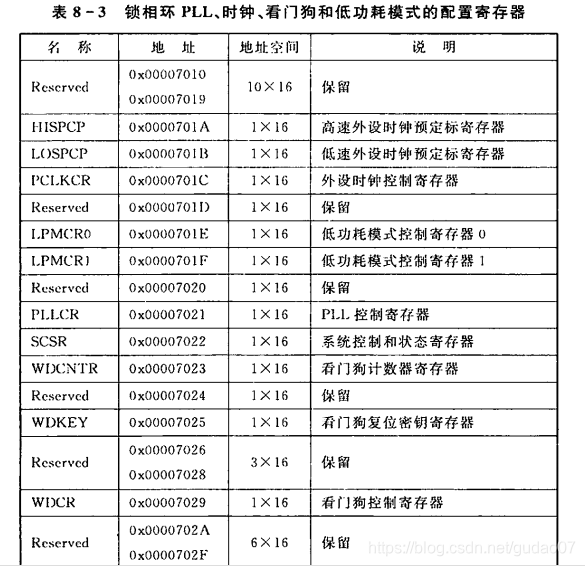

4 时钟和系统控制寄存器

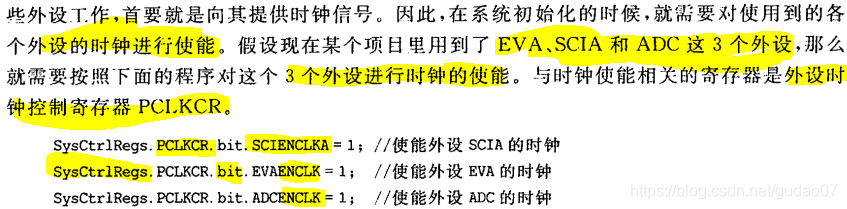

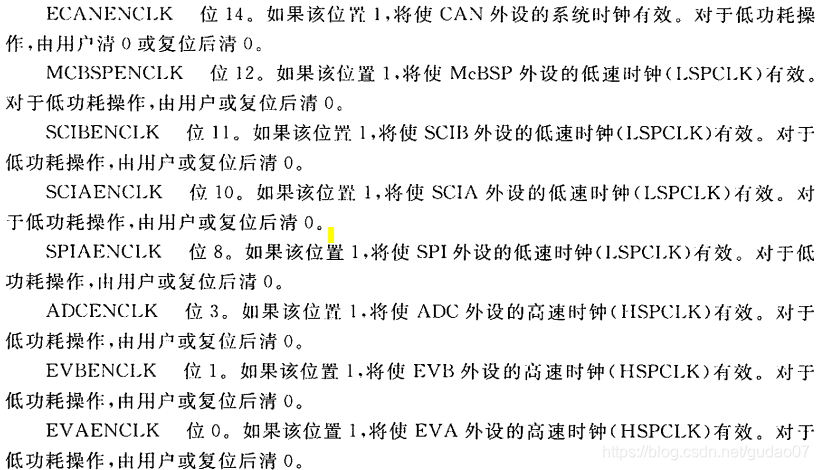

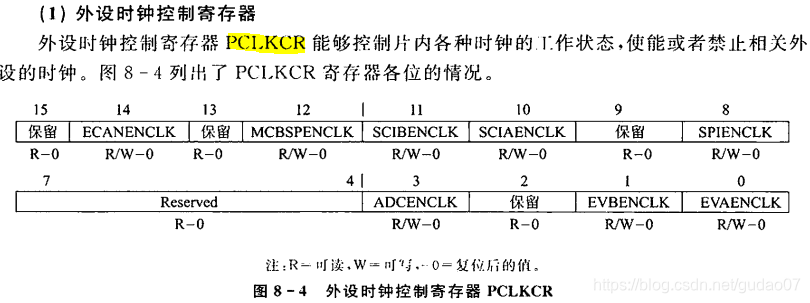

4.1 外设时钟控制寄存器

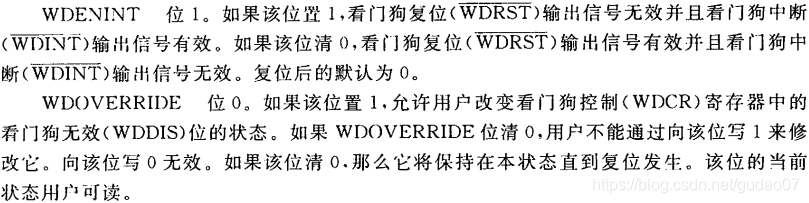

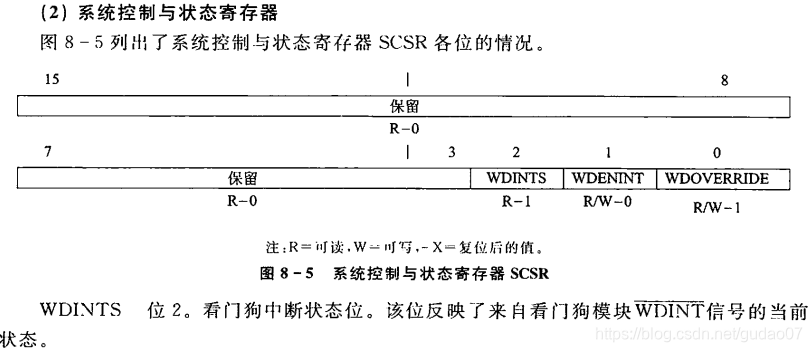

4.2 系统控制和状态寄存器

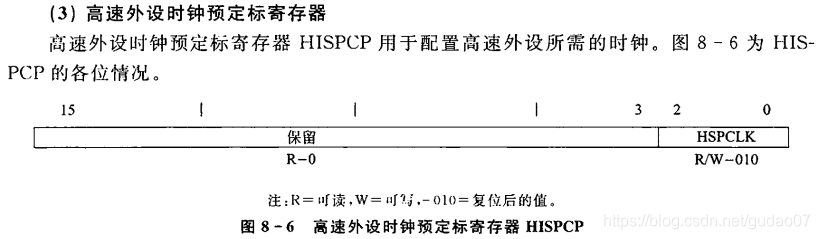

4.3 高速外设预定标寄存器

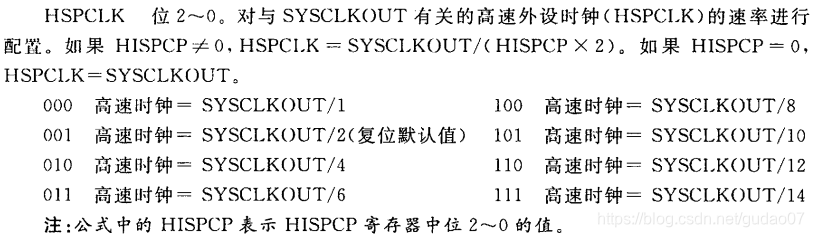

SYSCLCOUT经过HISPCP产生HSPCLK。

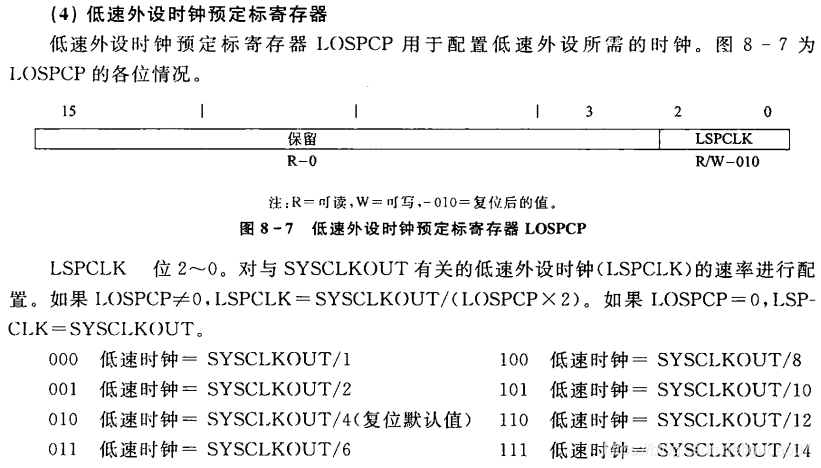

4.4 低速外设预定标寄存器

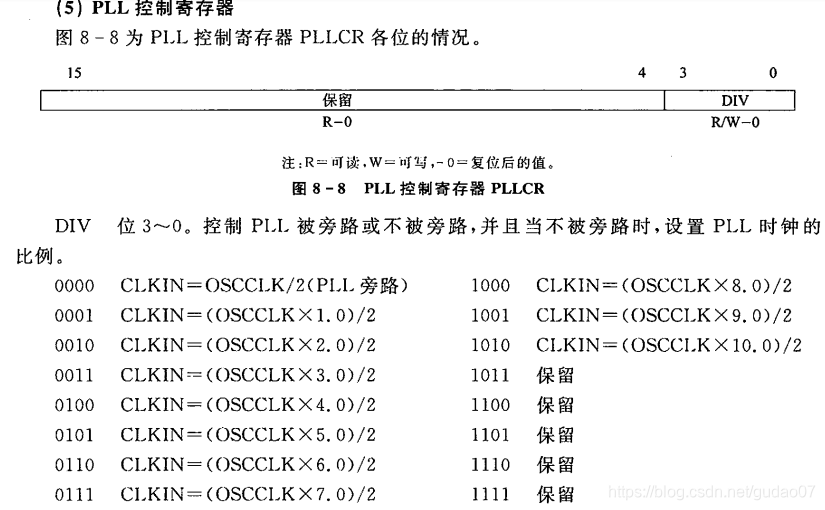

4.5 PLL控制寄存器

一般取10，使2812工作在最高的频率下面。

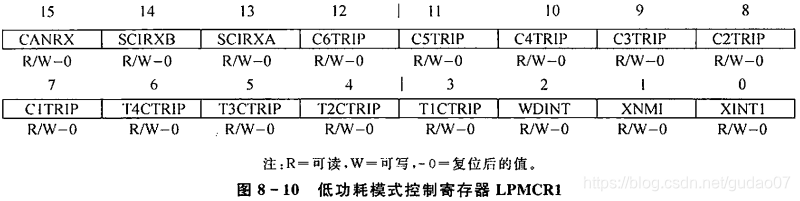

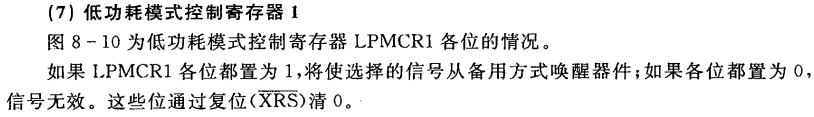

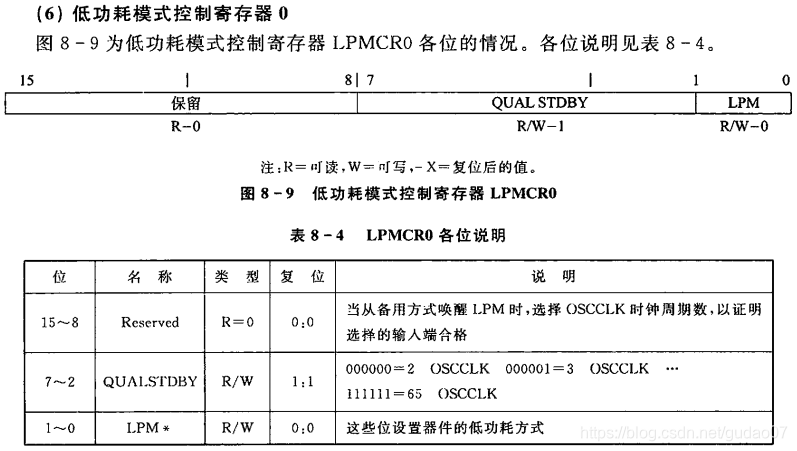

4.6 低功耗寄存器

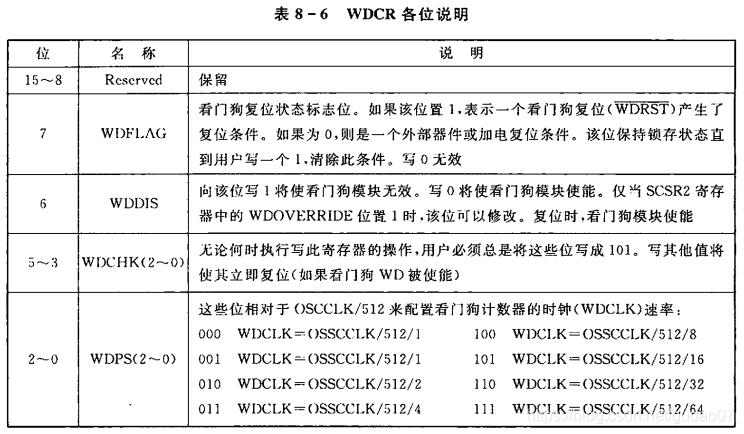

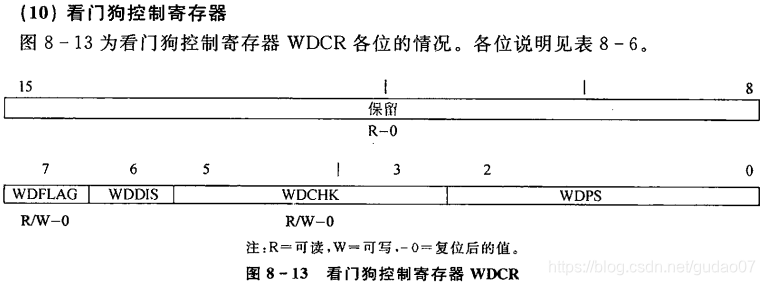

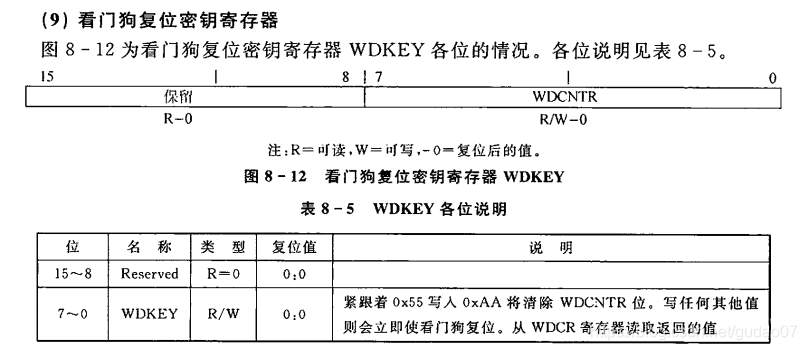

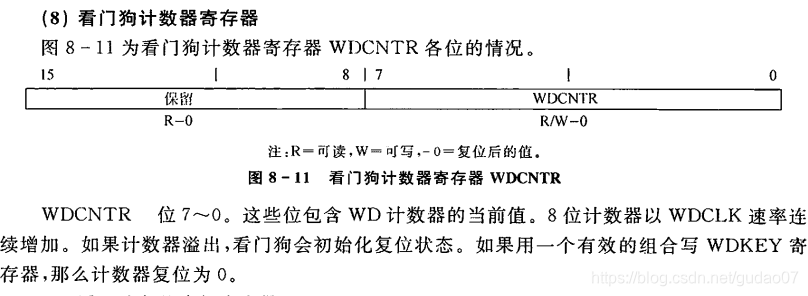

4.7 看门狗寄存器

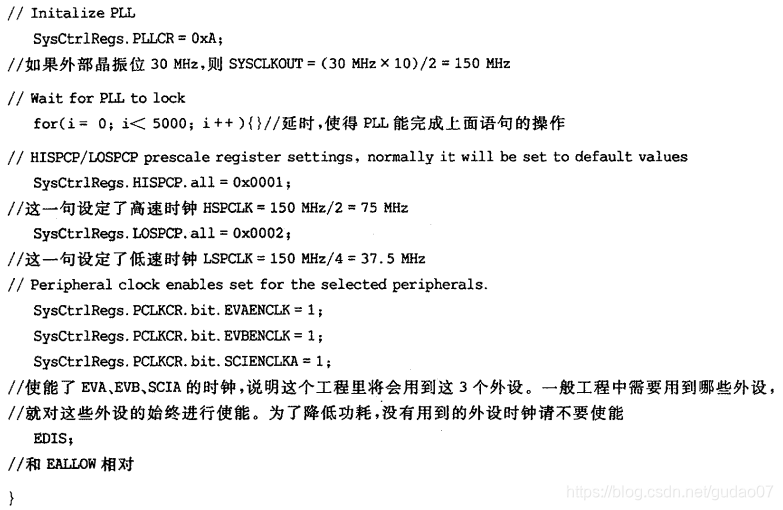

5 系统初始化函数

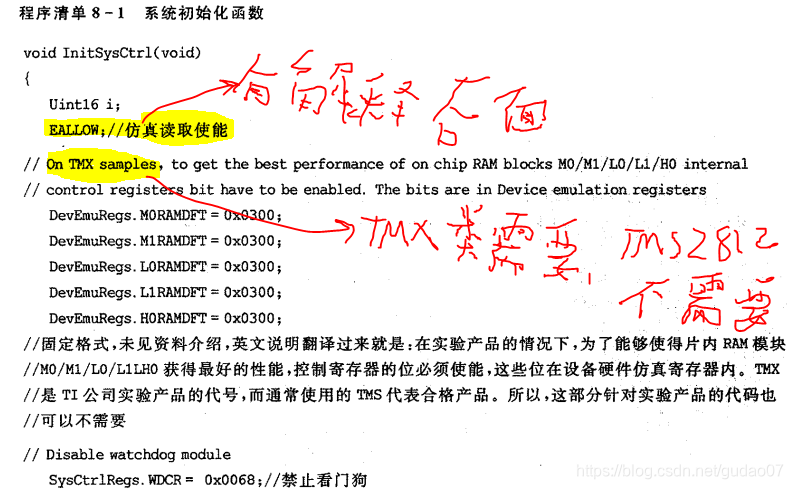

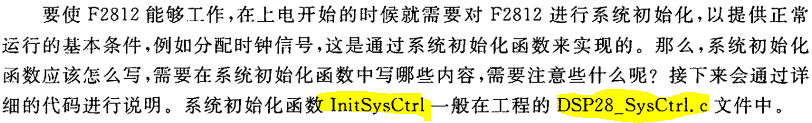

初始化函数InitSysCtrl一般在头文件DSP28_SysCtrl.c中。

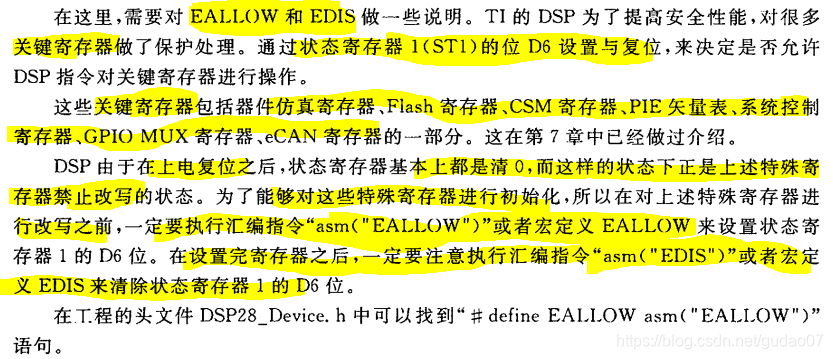

ELLOW和EDIS是很多关键寄存器修改的开关，先打开，允许改修初始化关键寄存器，随后关闭，禁止修改。
