Netty架构图

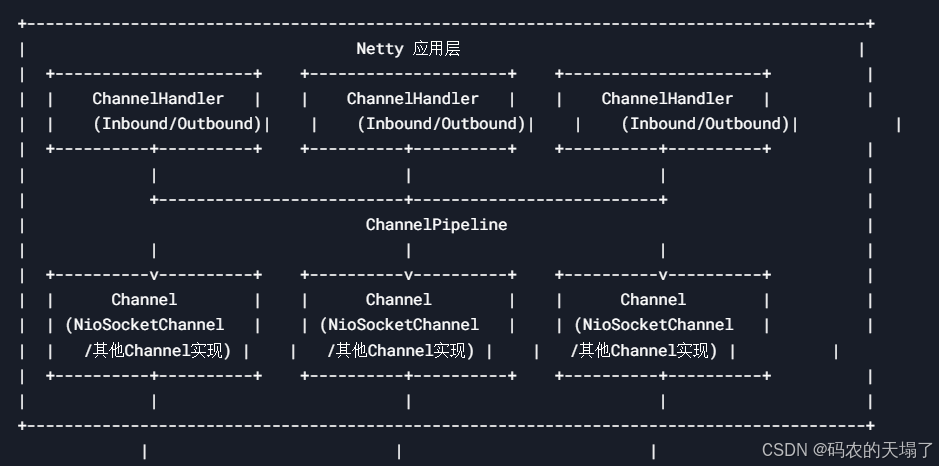

Netty 架构图概览

---

核心组件详解

1. 应用层（Application Layer）

• ChannelHandler

  • 职责：处理入站（Inbound）和出站（Outbound）事件（如数据解码、业务逻辑）。

  • 链式调用：通过 ChannelPipeline 将多个 Handler 串联，形成处理链。

  • 示例：StringDecoder（解码）、LoggingHandler（日志记录）。

• ChannelPipeline

  • 结构：双向链表，包含多个 ChannelHandlerContext，每个节点对应一个 Handler。

  • 事件传播：通过 fireChannelRead() 或 write() 方法触发事件在链中的传递。

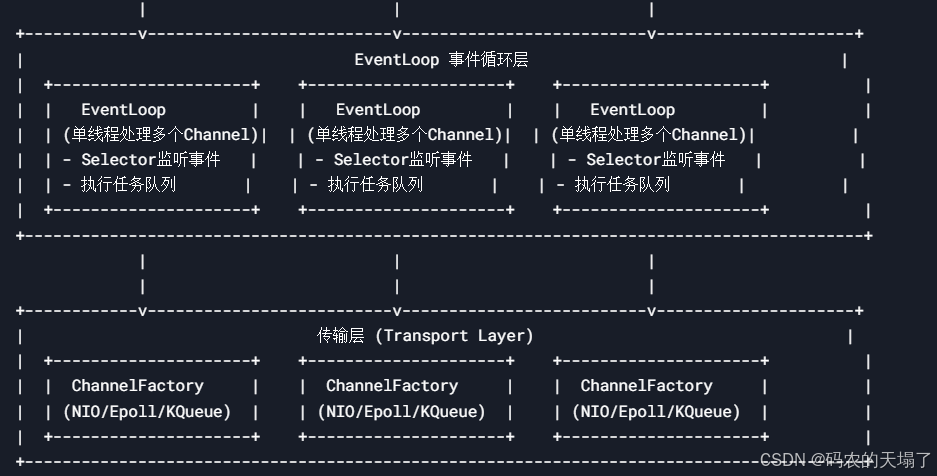

2. 事件循环层（EventLoop Layer）

• EventLoop

  • 线程模型：每个 EventLoop 绑定一个线程，处理多个 Channel 的 I/O 事件和异步任务。

  • 核心任务：

    • 通过 Selector 监听 Channel 的就绪事件（如 OP_READ、OP_WRITE）。

    • 执行提交到任务队列的异步操作（如 channel.write()）。

  • 优化：避免线程切换，保证同一 Channel 的事件由同一线程处理（无锁化设计）。

• EventLoopGroup

  • 角色：管理一组 EventLoop，通常分为 BossGroup（处理连接）和 WorkerGroup（处理 I/O）。

  • 线程分配：默认线程数为 CPU 核心数 × 2，可通过构造函数指定。

3. 传输层（Transport Layer）

• Channel

  • 抽象：表示一个网络连接（如 NioSocketChannel、EpollSocketChannel）。

  • 功能：封装底层 Socket 操作（如 bind()、connect()、read()、write()）。

  • 实现差异：

    • NIO：基于 JDK 的 Selector，跨平台但性能略低。

    • Epoll：仅限 Linux，使用 epoll 系统调用，性能更高。

• ChannelFactory

  • 作用：根据配置创建不同类型的 Channel（如 NioServerSocketChannel.class）。

  • 扩展性：支持自定义传输实现（如 UDP、Unix Domain Socket）。

---

Netty 数据流处理流程

1. 客户端连接建立

   • BossGroup 的 EventLoop 处理 OP_ACCEPT 事件，创建 SocketChannel。

   • 将 SocketChannel 注册到 WorkerGroup 的某个 EventLoop。

2. 数据读取（Read）

   • EventLoop 监听到 OP_READ 事件，触发 ChannelPipeline 的 InboundHandler 链：

     • 解码（如 ByteToMessageDecoder）→ 业务处理 → 结果响应。

3. 数据写出（Write）

   • 调用 channel.write() 提交数据到 OutboundHandler 链：

     • 编码（如 MessageToByteEncoder）→ 通过 Channel 写入 Socket 缓冲区。

4. 异步任务处理

   • 通过 eventLoop.execute() 提交任务到 EventLoop 的任务队列，由绑定线程执行。

---

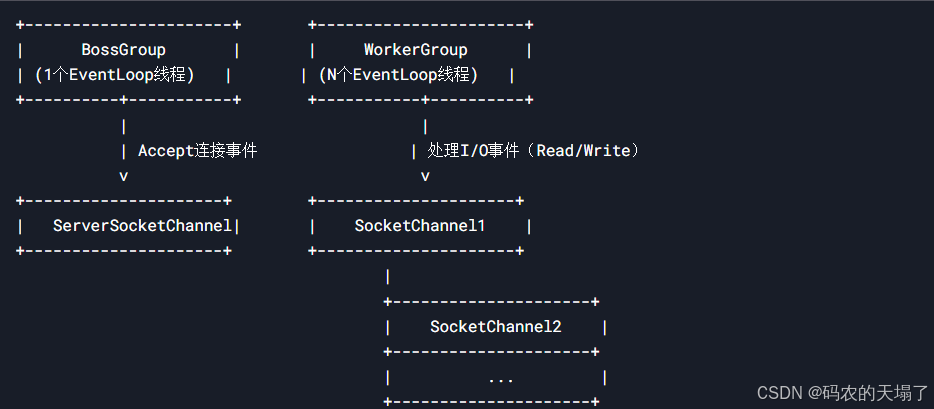

Netty 线程模型示意图

关键设计思想

1. Reactor 模式：主从多线程模型，分离连接建立与 I/O 处理。

2. 无锁化串行设计：同一 Channel 的所有事件由同一线程处理，避免并发问题。

3. 零拷贝优化：通过 FileRegion 和 CompositeByteBuf 减少内存复制。

4. 内存池化：使用 PooledByteBufAllocator 重用 ByteBuf，降低 GC 压力。

---

总结

Netty 的架构通过分层设计和高效线程模型，实现了高吞吐、低延迟的网络通信。理解其 EventLoop 调度机制、Pipeline 处理链 和 内存管理优化 是掌握 Netty 的核心。实际开发中需根据业务场景选择合适的传输方式和线程配置。
